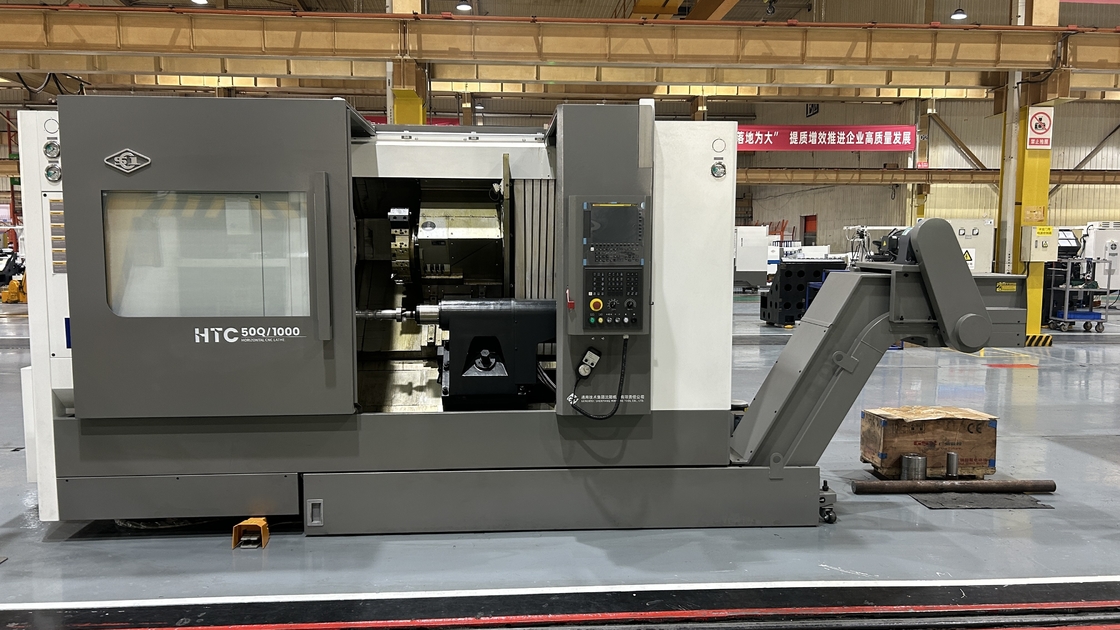

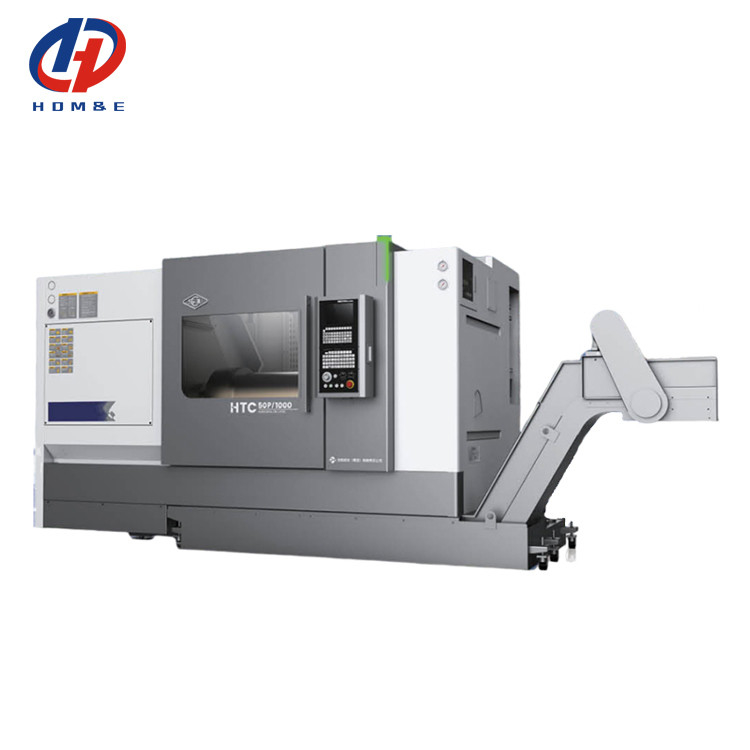

SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado

SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado

Torno CNC de lecho inclinado de alta rigidez

Torno CNC de alta precisión con lecho inclinado

45° de lecho Torno CNC horizontal

Lugar de origen:

China

Nombre de la marca:

SYMG

Certificación:

ISO certification

Número de modelo:

HTC63n Series45°Bed

Contacta con nosotros
Solicitar una cita
SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado
SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado
Detalles del producto
Product name:
HTC50Q/H
Maximum cutting diameter：:
500/550 mm
Maximun cutting length：:
500/1000/1500/2000/2500mm
Maximum diameter of swing over bed：:
∅650
Maximum turning diameter on the slide：:
∅500
Spindle hole diameter：:
90 mm
Maximum diameter of through bar ：:
80/104 mm
Spindle speed range ：:
50-3500r/min
Standard chuck diameter：:
10"
Standard tool turret type：:
12 stations horizontal tool turret
Condiciones de pago y envío
Cantidad de orden mínima
1 sistema
Precio
Negociable
Detalles de empaquetado
El caso de madera, tronco de la lata, el otro embalaje marinero
Tiempo de entrega
30-45 días
Condiciones de pago
T/T, L/C, Western Union
Capacidad de la fuente
45 sistemas por mes
PRODUCTOS RELACIONADOS
Un buen precio. SMTCL Hard Rail CNC Lathe HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min Lecho inclinado CNC Lathe en línea El video

SMTCL Hard Rail CNC Lathe HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min Lecho inclinado CNC Lathe

Obtenga el mejor precio
Un buen precio. Máquina de fresado de torno CNC SMTCL Combo T5.2-500Q Diámetro oscilante 560mm Fanuc Cama inclinada Torno CNC en línea El video

Máquina de fresado de torno CNC SMTCL Combo T5.2-500Q Diámetro oscilante 560mm Fanuc Cama inclinada Torno CNC

Obtenga el mejor precio
Un buen precio. Las piezas de pequeño tamaño del torno CNC SMTCL procesamiento T5.1-500Q precisión del torno de cama inclinada de metal CNC en línea El video

Las piezas de pequeño tamaño del torno CNC SMTCL procesamiento T5.1-500Q precisión del torno de cama inclinada de metal CNC

Obtenga el mejor precio
Un buen precio. SMTCL CNC Torno T5.2-1000Q Torno y fresado Combo Y Eje Tipo Centro de Torno Dormitorio inclinado de metal Torno CNC en línea El video

SMTCL CNC Torno T5.2-1000Q Torno y fresado Combo Y Eje Tipo Centro de Torno Dormitorio inclinado de metal Torno CNC

Obtenga el mejor precio
Contacta con nosotros
+8613916455787
sales@huidijd.com
86-021-61195255
Contacta ahora
Descripción del producto

SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado 0

Descripción del producto
SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado
El torno CNC HTC-Q/H/S de nueva generación, el análisis y la optimización se llevan a cabo mediante un diseño y un software profesionales,y el montaje y la verificación se llevan a cabo con tecnología avanzada de fabricación y ensayo.
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernaderoLas estructuras de rieles de rodadura y de rieles duros pueden satisfacer diferentes condiciones de trabajo, adecuadas para las necesidades de automóviles, maquinaria de ingeniería y otras industrias.
Características del producto
1, Alta precisión
◆ Tornos y riel de guía de alta precisión
◆ rodamientos de husillo de alta precisión
◆ Cuantificación de las normas de proceso
◆ Línea de rejilla de alta precisión
2, Alta eficiencia
Aplicación del código modular del sistema
◆ Configuración funcional completa, que permite
Producción intelectual
◆ Torreta de seguridad de alta eficiencia
◆ Eje de corte de alto rendimiento y de uso pesado
3, Alta rigidez
◆ Cama de hierro fundido de alta calidad, etc.
◆ Fundidos de llaves: caja de noche de largo alcance
◆ Eje de alta potencia y torsión
◆ Torreta de herramientas de alta rigidez
Detalles del producto
SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado 1

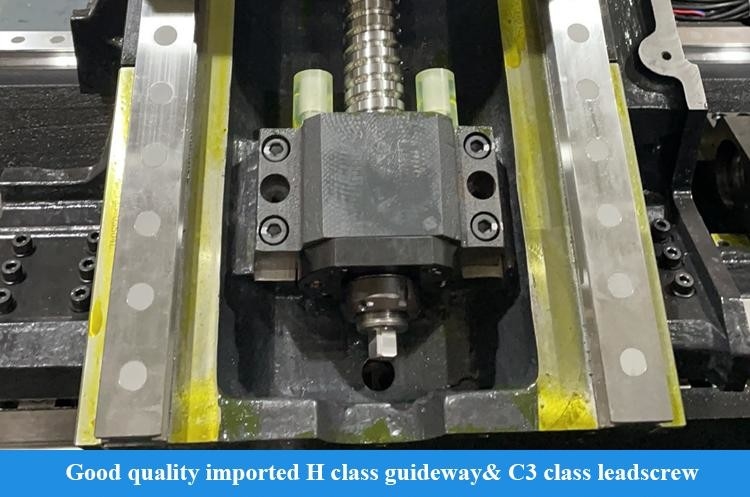

Parafusos y rieles de guía de alta precisión

Utiliza tornillos importados de alta calidad de grado C3 y rieles de guía de grado H y es accionado directamente por servomotores para lograr una excelente precisión de funcionamiento
SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado 2

Los demás rodamientos de rodillos cilíndricos de eje de alta precisión

Adopta rodamientos de rodillos cilíndricos importados de alta calidad de grado P4 y coopera con un husillo de alta precisión para lograr una excelente precisión de rotación.
SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado 3

Dos ejes de alta velocidad

Los dos ejes utilizan tornillos importados y utilizan tecnología de pre-estiramiento para garantizar el funcionamiento rápido y estable de la máquina herramienta
SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado 4
Configuración funcional completa, que permite
Producción inteligente
Diferentes configuraciones de módulos tales como reposo constante, sub-equipo, servo de cola, y el eje Y puede
El procesamiento de piezas de trabajo puede realizarse en varias secuencias, y también puede estar equipado con medidas de piezas de trabajo, herramientas de
El sistema de control de la calidad de los productos es un sistema de control de la calidad de los productos.

SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado 5

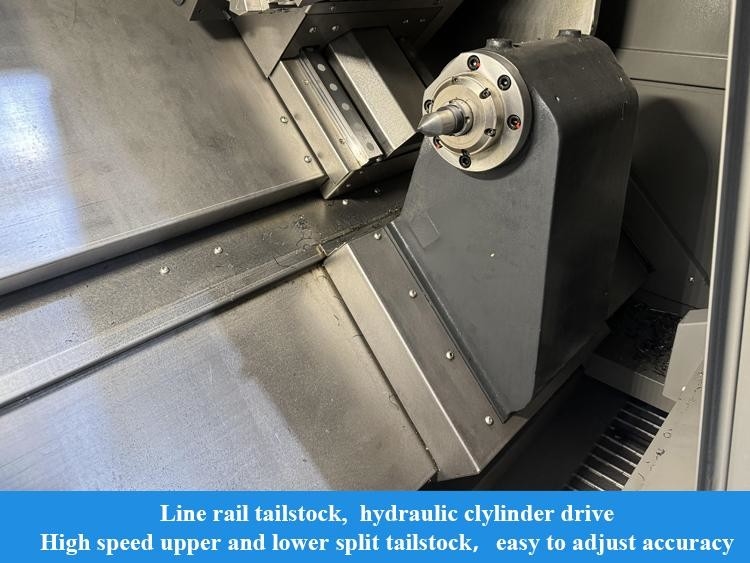

Las demás máquinas de la categoría 84
Está equipado con una pequeña estructura de husillo de cola, y el rodillo cónico instalado internamente
rodamientos y rodamientos de bolas de contacto angulares para mejorar la rigidez de corte del extremo de la colay garantizar el efecto de corte de las piezas de eje largo.
SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado 6
Cama de alta rigidez
La cama es una cama inclinada a 45°, con una estructura de costillas optimizada y reforzada en el interior.que mejora eficazmente la rigidez dinámicaLa unión entre el lecho y el cabezal se raspa y molienda mediante una superficie de doble reposo, lo que mejora aún más la rigidez de corte de toda la máquina.

SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado 7

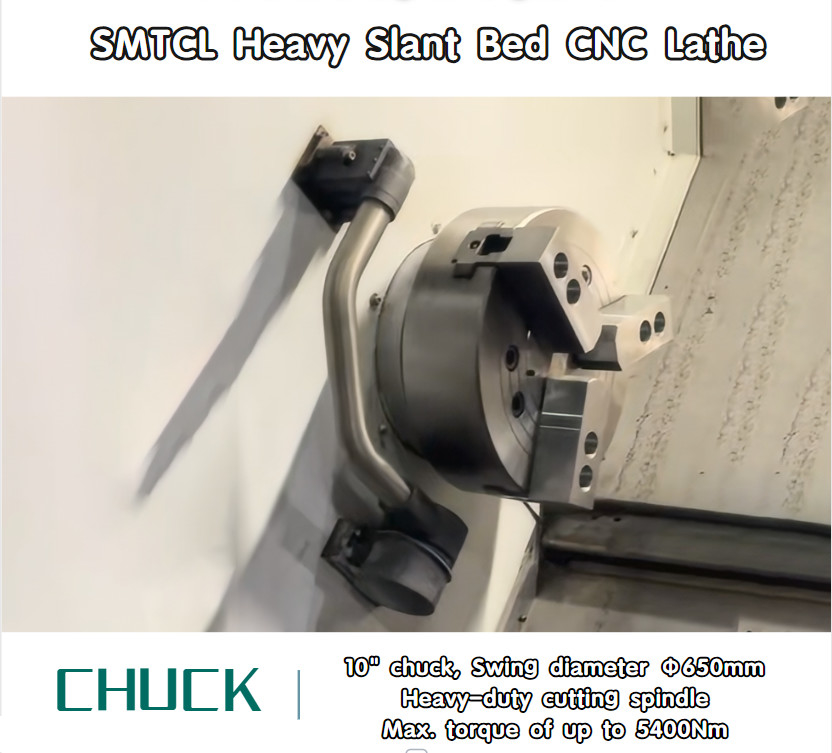

Las demás máquinas y aparatos de corte El motor de alta potencia está emparejado con un eje de corte de uso pesado, con un par máximo
de hasta 5400Nm y una profundidad de corte superior a 10 mm en un lado, mejorando el cortela eficiencia.



Aplicación en la industria

SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado 8

Parámetros del producto
Las partidas
Unidades
El HTC 50H
El HTC 50H
Max. dia de corte. (eje / disco)
En el caso de los
Se aplicará el método de ensayo.
Se aplicará el método de ensayo.
Duración máxima de corte
En el caso de los
Se trata de las empresas de servicios de información y comunicación.
Se trata de las empresas de servicios de información y comunicación.
Max, mueve el dia. Sobre la cama.
En el caso de los
F650
F650
Max. Swing dia. sobre el hueco de la cama
En el caso de los
Φ500
Φ500
El eje
Modelo de nariz de husillo
-
A2 a 8
A2-11
Diámetro interno del rodamiento delantero.
En el caso de los
Φ120
Φ160
Conicidad del husillo y tamaño del orificio

1:20;Φ90
1:20;Φ120
Dia. del agujero del husillo Max.
En el caso de los
F80
F104
Max. Es el día.
En el caso de los
Frm 65
El número de unidades
El dia de chuck estándar.
pulgadas
10" de largo.
12" de largo.
Rango de velocidad del husillo
r/min
50-3500 años
35 a 3000
Torque máximo del husillo
Nm
343
890
Serie de velocidad del husillo

Primera velocidad
Primera velocidad
Potencia de salida del motor principal continua/30 min.
En kW
El 22/30
El 22/30
Eje X/Z
Velocidad de travesía rápida del eje X
En el caso de los
20
20
Velocidad de travesía rápida del eje Z
En el caso de los
20
20
Viaje en el eje X
En el caso de los
285
285
Viaje en el eje Z
En el caso de los
Se aplicará el procedimiento siguiente:
Se aplicará el procedimiento siguiente:
Las aves de corral
Viajes de ganado de cola
En el caso de los
Las demás partidas del anexo II
Las demás partidas del anexo II
Método de conducción de la cola

Tracción en el sillín
Tracción en el sillín
Viaje en manga de cola
En el caso de los
150
150
El dia de la manga de la cola.
En el caso de los
Φ120
Φ120
Conicidad de la cola conicidad del orificio

Morse 5 #
Morse 5 #
Torreta de herramientas
Forma de la torreta de herramientas

Torreta de servo horizontal de 12 estaciones
Torreta de servo horizontal de 12 estaciones
Altura del centro
En el caso de los
100
100
Tamaño de la herramienta
En el caso de los
25 × 25
25 × 25
Si pudiera elegir una herramienta cerca
En el caso de los
- ¿ Qué?
- ¿ Qué?
Capacidad máxima de carga
piezas de trabajo de disco
En kg
300
500
piezas de trabajo de eje
En kg
800
1300
Las demás
Distancia entre el centro del husillo y el suelo
En el caso de los
1050
1050
Peso de la máquina
En kg
5500/7000/8500/10000/11500
5500/7000/8500/10000/11500
Configuración estándar:

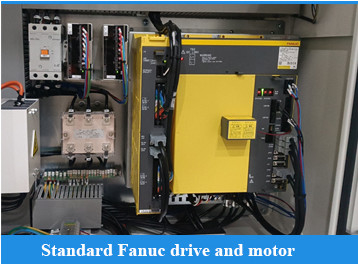

FANUC 0i ̊TF más
Carruaje de herramientas de 12 estaciones
Filtro de aceite de chuck sólido
Configuración estándar:
Cuadro central hidráulico
Las demás máquinas de la partida 8411
Puertas neumáticas
Medidor de ajuste de herramientas
Medición de la pieza de trabajo
Recolector de niebla de aceite
Detección de daños en la herramienta

SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado 9

Eje de alta rigidez
El componente de la cabeza de gran longitud adopta
soporte compuesto de rodamientos de rodillos cilíndricos de dos filas importados y contacto angular
rodamientos de bolas en la parte delantera y trasera, lo que mejora la rigidez y el par del husillo
y consigue excelentes efectos de corte pesadodel husillo.
SMTCL Universal CNC Torno Horizontal HTC50Q Eje de alto par de torsión Dorno CNC de lecho inclinado pesado 10

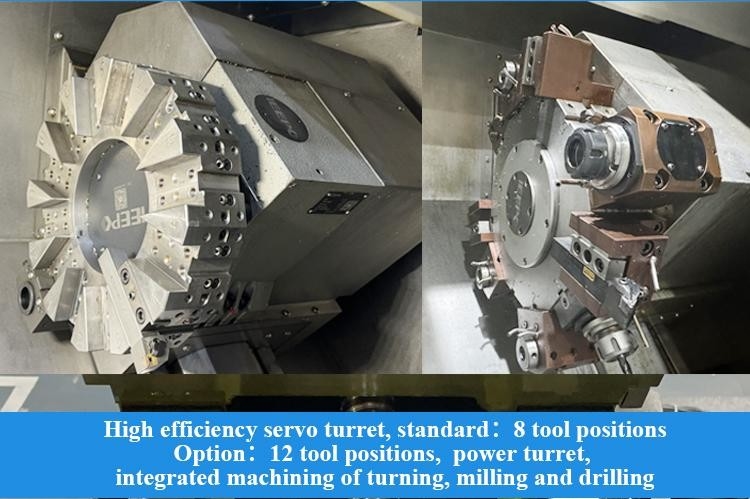

Torreta de servo eficiente El servomotor de alta eficiencia se adopta para controlar la indicación precisa de la cabeza de corte, asegurando que mantiene fuerte
El cambio de herramienta más rápido en las estaciones adyacentes toma sólo 0,4 segundos, lo que es rápido y
tiene una alta eficiencia de procesamiento.
