Torno de torneado del torno de CDS6150B CDS6250B del motor manual convencional de la máquina
Detalles del producto
| Nombre de producto: | Máquina horizontal del torno de CDS6150B/CDS6250B | Diámetro máximo del oscilación sobre cama: | Ø500mm |
|---|---|---|---|
| Diámetro de Max.swing sobre diapositiva cruzada: | Ø290mm | Diámetro de Max.swing en hueco: | —/Ø760mm |
| Longitud máxima del objeto: | 750/1000/1500/2000/3000m m | Longitud que corta máxima: | 700/950/1450/1950/2950m m |
| Diámetro interior de eje: | Ø82 (barra permisible diameter≤Ø80) milímetro | Gamas de velocidad del eje: | 26-2000 (16 velocidades) RPM |
| Poder del motor del eje: | 7,5 (10 HP) kilovatios | Diámetro de la canilla del residuos de mezcla: | Ø75mm |
| Resaltar |
Máquina convencional del torno de CDS6150B,Máquina convencional del torno de CDS6250B,Torno de torneado del motor manual |
||
Descripción del producto

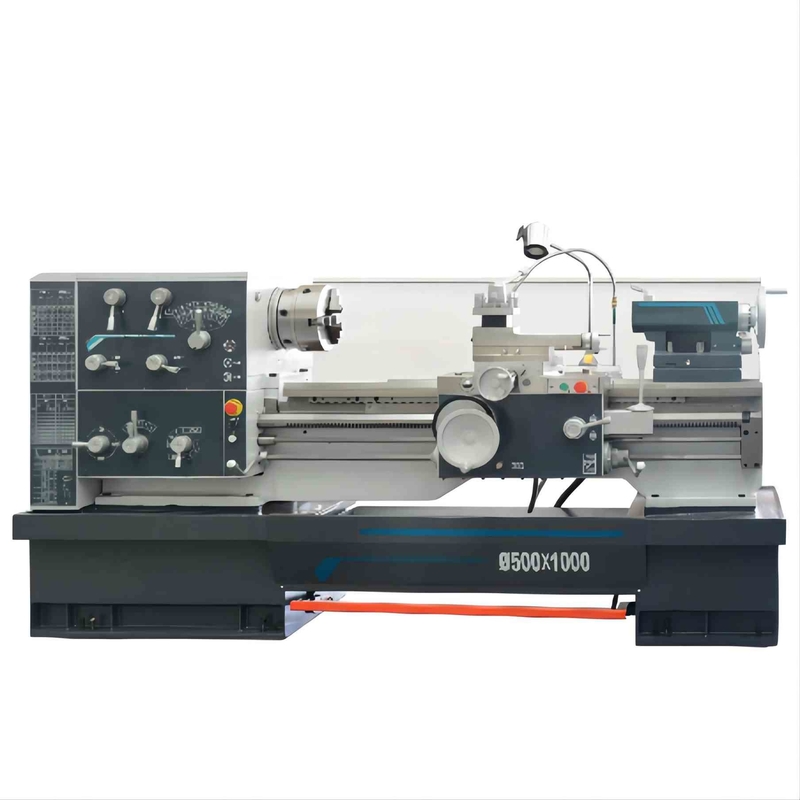

Torno manual del metal de la máquina del torno de la máquina de CDS6150B/CDS6250B China del torno convencional del motor
Características principales

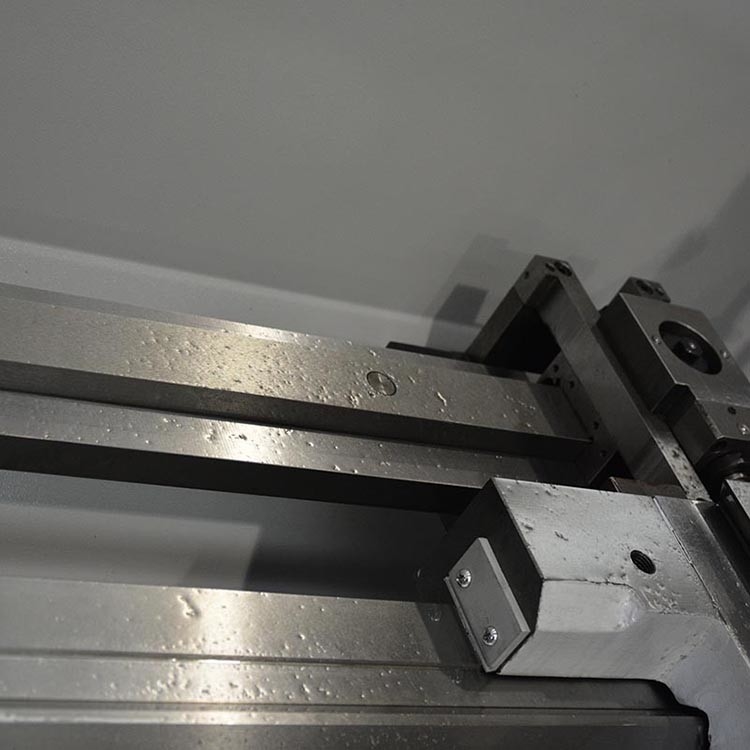

1. El cuerpo de máquina casted con arrabio de alta resistencia, y el carril de guía de la cama de la máquina adopta una disposición montaña-formada y plana del carril de guía.
La sección portadora grande, por lo tanto, tiene la buenas rigidez y amortiguación de choque, que pueden asegurar el corte de alta precisión.
2. El embrague de placa mecánico de la fricción se utiliza en la caja principal del eje de la máquina-herramienta: a través de la palanca de mando, no hay necesidad de cambiar la velocidad del motor
Y pare el motor puede realizar que el cambio de la velocidad del eje, la parada, la inversión, y la caja del eje está forzado para lubricar.

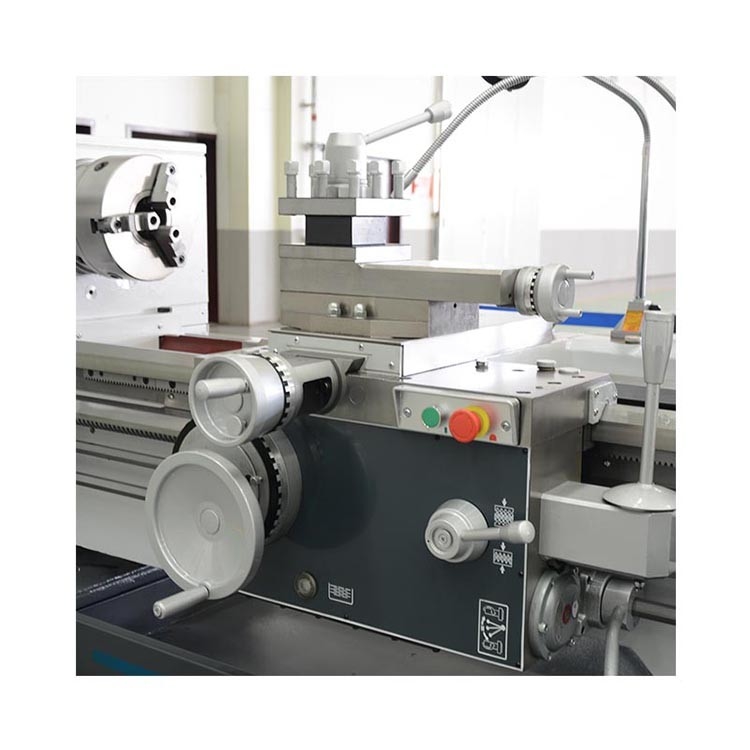

3. tenedor de herramienta mecánico de la Alto-rigidez con alta confiabilidad.
Configuración de producto
| Modelo del producto | UNIDAD | CDS6150B | CDS6250B | CDS6156B | CDS6256B | CDS6166B | CDS6266B | |
| especificación | ||||||||
| Diámetro máximo del oscilación sobre cama | milímetro | Ø500 | Ø560 | Ø660 | ||||
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø290 | Ø350 | Ø440 | ||||
| Diámetro de Max.swing en hueco | milímetro | — | Ø760 | — | Ø800 | — | Ø870 | |
| Longitud en hueco | milímetro | — | 280 | — | 280 | — | 280 | |
| Longitud máxima del objeto | milímetro | 750/1000/1500/2000/3000 | ||||||
| Longitud que corta máxima | milímetro | 700/950/1450/1950/2950 | ||||||
| Eje | ||||||||
| nariz del eje | D8 | |||||||
| Diámetro interior de eje | milímetro | Ø82 (diámetro permisible ≤Ø80 de la barra) | ||||||
| Tamaño de la tirada | milímetro | Ø250 | Ø315 | |||||
| Forma cónica del diámetro interior de eje | 90 mm/1: 20 | |||||||
| Esfuerzo de torsión de Max.Spindle | Nanómetro | 1100 | ||||||
| Gamas de velocidad del eje | RPM | 26-2000 (16 velocidades) | ||||||
| Altura del centro del eje | milímetro | 250 | 280 | 325 | ||||
| Poder del motor del eje | kilovatio | 7,5 (10 HP) | ||||||
| Residuos de mezcla | ||||||||
| Diámetro de la canilla del residuos de mezcla | milímetro | Ø75 | ||||||
| Viaje de la canilla del residuos de mezcla | milímetro | 150 | ||||||
| Forma cónica de la canilla del residuos de mezcla | TA No.5 | |||||||
| Feeds&Threads (tornillo métrico del *inch del tornillo) | ||||||||
| Alimentación longitudinal | 0.044-1.48〜 *0.044 0,148 in/rpm de mm/rpm (45 clases) (45 clases) | |||||||
| Alimentación cruzada | 0.022~0.74mm/rpm (45 clases) *0.031-0.092 in/rpm (45 clases) | |||||||
| Hilos métricos | milímetro | 0.5-80 (73 clases de las clases *53) | ||||||
| Hilos modulares | milímetro | 0.5-40 (45 clases de las clases *66) | ||||||
| Hilos de la pulgada | TPI | 7/16-80 (47 clases de las clases *47) | ||||||
| Hilos diametrales de la echada | DP | 7/8~160 (47 clases de las clases *48) | ||||||
| Poste de la herramienta | ||||||||
| Tamaño de la caña de Max.tool | milímetro | 25X25 | ||||||
| Viaje de la diapositiva superior | milímetro | 150 | ||||||
| dimensiones de la máquina (L*W*H) |
milímetro | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Peso de la máquina | kilogramo | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
Configuraciones estándar
tirada 3-Jaw
Centro fijo del residuos de mezcla
Freno de pie
Resto constante (≥1500mm disponibles)
Resto del seguidor (≥1500mm disponibles)
cubierta del tornillo de posicionamiento
poste de la herramienta 4-way
Juego de herramientas estándar
Configuraciones opcionales
tirada 4-Jaw
Guardia de la tirada
Guardia de chapoteo posterior
Placa frontal
Placa de la impulsión
DRO
Cojines ajustables
Centro del eje y manga de centro
Resto constante del rest&Follow (≤1000mm disponibles)
Poste transformista de la herramienta
Guardia del poste de la herramienta
Centro vivo del residuos de mezcla
Dial del hilo
accesorio de Forma-torneado
Parada del carro
Pernos de ancla
