Torno resistente horizontal CW61100M CW62100M de torno de Torno
Detalles del producto
| Nombre de producto: | Máquina horizontal del torno de CW61100M/CW62100M | Diámetro máximo del oscilación sobre cama: | Ø1000mm |
|---|---|---|---|
| Diámetro de Max.swing sobre diapositiva cruzada: | Ø630mm | Diámetro de Max.swing en hueco: | —/Ø1400mm |
| Longitud máxima del objeto: | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) milímetro | Longitud que corta máxima: | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) milímetro |
| Diámetro interior de eje: | Ø130 (permitido pasar a través del diámetro ≤Ø128 de la barra) | Gamas de velocidad del eje: | 3.15-315* (21Speeds) (〜 390 de la revocación 4,5 12 velocidades) |
| Poder del motor del eje: | 22 opte: 30 | Diámetro de la canilla del residuos de mezcla: | Ø160 (peso máximo 6T del objeto); Opte: Ø200 (peso máximo 8T) Ø240 (peso máximo 10T del objeto del o |
| Resaltar |
Torno resistente de Torno,Máquina de CW61100M Heavy Duty Turning,Torno de torneado horizontal de Torno |
||
Descripción del producto

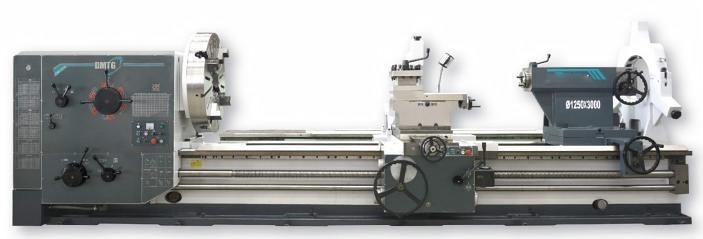

Máquina de torneado del torno de Torno del deber de CW61100M/CW62100M Machine Tool Heavy
Presentación del producto
El torno horizontal de la serie de CW-M tiene la estructura madura, el poder más elevado, la rigidez fuerte, y gama de velocidad ancha del eje. Es conveniente para el corte potente o de alta velocidad. Puede terminar la superficie cilíndrica interna y externa, la superficie cónica y la superficie del extremo del diversos eje y piezas del disco. , El acanalar, el chaflanar, la perforación y procesos que golpean ligeramente y los otros, y pueden procesar los hilos métricos, los hilos de la pulgada, los hilos del módulo, los hilos diametrales de la echada y los hilos de la forma cónica (los hilos especiales deben consultar), mostrando el proceso de la superioridad grande y compleja de las piezas.
| Configuraciones estándar | |
| tirada 4-Jaw | poste de la herramienta 4-way |
| Resto constante (≥3000mm-Standard <3000mm-option> | |
| Siga el resto (≥3000mm-Standard <3000mm-option> | |
| Centro | |
| Manga de centro del eje | |
| Juego de herramientas estándar | |
| Configuraciones opcionales | ||
| Guardia de la tirada | Guardia del poste de la herramienta | Guardia de chapoteo posterior |
| accesorio de Forma-torneado | motor del eje 30kW | DRO |
| Dial del hilo | Resto constante de gran tamaño | |
| Dispositivo del rodillo | Residuos de mezcla embriagador del deber | |
| Residuos de mezcla eléctrico | ||
Configuración de producto
| Modelo del producto | UNIDAD | CW61100M | CW62100M | CW61125M | CW62125M | |
| especificación | ||||||
| Diámetro máximo del oscilación sobre cama | milímetro | Ø1000 | Ø1250 | |||
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø630 | Ø880 | |||
| Diámetro de Max.swing en hueco | milímetro | — | Ø1400 | — | Ø1650 | |
| Longitud en hueco | milímetro | — | 772 | — | 772 | |
| Longitud máxima del objeto | milímetro | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| Longitud que corta máxima | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| Peso máximo del objeto | kilogramo | 6000 (opte: 8000 10000) | ||||
| Anchura de la vía guía de la cama | milímetro | 755 | ||||
| Eje | ||||||
| nariz del eje | A2-15 | |||||
| Diámetro interior de eje | milímetro | Ø130 (permitido pasar a través del diámetro ≤Ø128 de la barra) | ||||
| Tamaño de la tirada | milímetro | Ø1000 | Ø1000 | |||
| Forma cónica del diámetro interior de eje | 140 métricos (1:20) (140m m, con No.6MT reduciendo la manga) |
|||||
| Esfuerzo de torsión de Max.Spindle | kNm | 10,5 (22kW) opta: 12,5 (30 kilovatios) | ||||
| Gamas de velocidad del eje | RPM | 3.15-315* (21Speeds) (〜 390 de la revocación 4,5 12 velocidades) | ||||
| Altura del centro del eje | milímetro | 500 | 625 | |||
| Poder del motor del eje | kilovatio | 22 opte: 30 | ||||
| Residuos de mezcla | ||||||
| Diámetro de la canilla del residuos de mezcla | milímetro | Ø160 (peso máximo 6T del objeto); Opte: Ø200 (peso máximo 8T del objeto) Ø240 (peso máximo 10T del objeto) |
||||
| Viaje de la canilla del residuos de mezcla | milímetro | 300 | ||||
| Forma cónica de la canilla del residuos de mezcla | milímetro | 80 métricos (80m m, con N0.6MT reduciendo la manga); (TA de no. Ø240 6 de Ø200 x) | ||||
| Feeds&Threads (tornillo métrico del *inch del tornillo) | ||||||
| Alimentación longitudinal | 0.1-12 mm/rpm (56 clases); *0.0032 ~ 0,40 in/rpm (56 clases) | |||||
| Alimentación cruzada | 0.05-6 clases de mm/rpm 56; *0.0016 〜 0,20 in/rpm (56 clases) | |||||
| Hilos métricos | milímetro | 1-120 (52 clases); *1-120 (52 clases) | ||||
| Hilos modulares | milímetro | 0.5-60 (46 clases); *0.5〜 60 (46 clases) | ||||
| Hilos de la pulgada | TPI | 1/4-30 (43 clases); *1/4〜 30 (43 clases) | ||||
| Hilos diametrales de la echada | DP | 1/2-60 (49 clases); *1/2-60 (49 clases) | ||||
| Poste de la herramienta | ||||||
| Tamaño de la caña de la herramienta | milímetro | 45X45 | ||||
| Viaje de la diapositiva superior | milímetro | 300 | ||||
| dimensiones de la máquina (L*W*H) |
milímetro | 4450X1855X 1890(1500) 4950X1855X 1890(2000) 5950X1855X 1890(3000) 6950X1855X 1890(4000) 7950X1855X 1890(5000) 8950X1855X 1890(6000) 10950X1855X 1890(8000) |
4450X1955X 2015(1500) 4950X1955X 2015(2000) 5950X1955X 2015(3000) 6950X1955X 2015(4000) 7950X1955X 2015(5000) 8950X1955X 2015(6000) 10950X1955X 2015(8000) |
|||
| Peso de la máquina | kilogramo | 9650/10100/11000/ 11900/12800/13700/15500 |
10650/11100/12000/ 12900/13800/14700/16500 |
|||
Nota: El límite de la tirada, el límite de velocidad máximo del eje es Ø315r/min cuando la tirada de Ø1000mm está instalada, y el límite de velocidad máximo del eje es Ø200r/min cuando Ø1250mm, tirada de Ø1600mm está instalado
