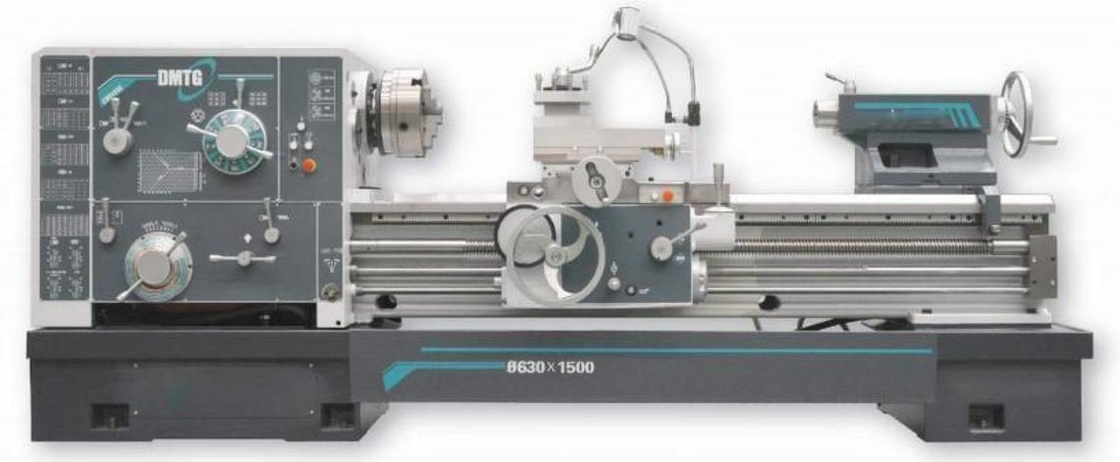

Torno resistente horizontal CW6163E CW6263E de la precisión de Torno
Detalles del producto
| Nombre de producto: | Máquina horizontal del torno de CW6163E/CW6263E | Diámetro máximo del oscilación sobre cama: | Ø630mm |
|---|---|---|---|
| Diámetro de Max.swing sobre diapositiva cruzada: | Ø350mm | Diámetro de Max.swing en hueco: | —/Ø800mm |
| Longitud máxima del objeto: | 1000/1500/2000/3000/4000/5000/6000m m | Longitud que corta máxima: | CW6163E: 850/1350/1850/2850/3850/4850/5850m m CW6263E: 600/1100/1600/2600/3600/4600/5600m m |
| Diámetro interior de eje: | Ø100 (C11) (barra permisible diameter≤Ø98) *Ø105 (D11) (barra permisible diameter≤Ø103) optan: Ø130 | Gamas de velocidad del eje: | 7.5-1000 (18 velocidades) |
| Diámetro de la canilla del residuos de mezcla: | Ø100mm | Viaje de la canilla del residuos de mezcla: | 250m m |
| Resaltar |
Torno resistente de la precisión de Torno,Torno resistente de la precisión de CW6163E,Torno horizontal resistente de CW6263E |
||
Descripción del producto
Precio resistente Torno CW6163E/CW6263E de la máquina del torno de la alta precisión
Presentación del producto
Los tornos horizontales de la serie de CW-E pueden emprender diversos trabajos de torneado, principalmente para dar vuelta a superficies cilíndricas internas y externas, a superficies cónicas y a otras piezas con las superficies giratorias. Torneado de las caras del extremo, el acanalar, el cortar, perforación, y torneado de diverso métrico de uso general, de la pulgada, del módulo y de hilos diametrales. Esta máquina-herramienta es especialmente conveniente para los pequeños talleres del proceso de producción de lote y los talleres mecánicos de la reparación, y puede procesar el acero, el arrabio y los metales no ferrosos y otros materiales. La diferencia principal entre un torno horizontal y un torno de la silla de montar es que el torno de la silla de montar tiene una cama con una silla de montar desmontable, que amplía la gama de procesar diámetros, y es muy conveniente para el proceso de las piezas del disco y de las piezas deformadas. Puede proporcionar diversas combinaciones de máquinas-herramientas métricas, de máquinas-herramientas de la pulgada y de diversas funciones especiales. La exactitud dimensional de las partes procesadas en esta máquina-herramienta puede alcanzar IT7 llano, y la aspereza superficial puede alcanzar el nivel Ra1.6.
| Configuraciones estándar | |
| tirada 3-Jaw | poste de la herramienta 4-way |
| Resto constante (≥3000mm-Standard <3000mm-option> | |
| Siga el resto (≥3000mm-Standard <3000mm-option> | |
| Juego de herramientas estándar | |
| Configuraciones opcionales | ||
| tirada 4-Jaw | Guardia de la tirada | |
| Guardia del poste de la herramienta | Guardia de chapoteo posterior | |
| Ø130Diameter del diámetro interior de eje | motor del eje 15kW | |
| Centro del residuos de mezcla | Placa frontal | Dial del hilo |
| Placa de la impulsión | accesorio de Forma-torneado | DRO |
| Pernos de ancla | Centro del eje y manga de centro | |
| Cojines ajustables | Freno de pie (1000mm~3000m m disponibles) | |
Configuración de producto
| Modelo del producto | UNIDAD | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| especificación | ||||||||
| Diámetro máximo del oscilación sobre cama | milímetro | Ø630 | Ø800 | Ø1000 | ||||
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø350 | Ø480 | Ø710 | ||||
| Diámetro de Max.swing en hueco | milímetro | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| Longitud en hueco | milímetro | — | 350 | — | 350 | — | 350 | |
| Longitud máxima del objeto | milímetro | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| Longitud que corta máxima | CW61xxx | milímetro | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| Eje | ||||||||
| nariz del eje | C11 *D11 | |||||||
| Diámetro interior de eje | milímetro | Ø100 (C11) (diámetro permisible ≤Ø98 de la barra) *Ø105 (D11) (barra permisible diameter≤Ø103) opte: Ø130 (barra permisible diameter≤Ø128) |
||||||
| Tamaño de la tirada | milímetro | Ø315 | Ø400 | Ø400 | ||||
| Forma cónica del diámetro interior de eje | 120 métricos (1:20) Opte: Diámetro interior de eje Ø130- 140 métricos (1:20) |
|||||||
| Esfuerzo de torsión de Max.Spindle | Nanómetro | 2400 | ||||||
| Gamas de velocidad del eje | RPM | 7.5-1000 (18 velocidades) | ||||||
| Altura del centro del eje | milímetro | 315 | 400 | 515 | ||||
| Poder del motor del eje | 11kw/1460rpm (50HZ) optan: 15kw/1460rpm (50HZ) | |||||||
| Residuos de mezcla | ||||||||
| Diámetro de la canilla del residuos de mezcla | milímetro | Ø100 | ||||||
| Viaje de la canilla del residuos de mezcla | milímetro | 250 | ||||||
| Forma cónica de la canilla del residuos de mezcla | TA No.6 | |||||||
| Feeds&Threads (tornillo métrico del *inch del tornillo) | ||||||||
| Alimentación longitudinal | tornillo métrico | mm/r | 64 velocidades 1/1 0.1-1.52; 16/1 1.6-24.3 | |||||
| tornillo de la pulgada | in/r | 64〜 0,0612 de las velocidades *1/1 0,0019; *16/1 0.0305-0.98 | ||||||
| Alimentación cruzada | tiempos del 1/2 de la alimentación longitudinal | |||||||
| Hilos métricos | milímetro | 0,5〜 240 (52 clases) *1-256 (57 clases) |
1-240 (50 clases) *1-256 (57 clases) |
0,5〜 240 (52 clases) *1-256 (57 clases) |
||||
| Hilos modulares | milímetro | 0,5 〜 *0.5 128 del 〜 120 (53 clases) (57 clases) | ||||||
| Hilos de la pulgada | TPI | 28-1 (34 clases) *32〜 1/16 (67 clases) |
14-1 (26 clases) *32-1/16 (67 clases) |
28-1 (34 clases) *32-1/16 (67 clases) |
||||
| Hilos diametrales de la echada | DP | 28-1 (24 clases) *32〜 1/8 (57 clases) | ||||||
| Poste de la herramienta | ||||||||
| Tamaño de la caña de Max.tool | milímetro | 30X30 | ||||||
| Viaje de la diapositiva superior | milímetro | 200 | ||||||
| Ángulo del eslabón giratorio de la diapositiva superior | ±90° | |||||||
| dimensiones de la máquina (L*W*H) |
milímetro | 3180X1340X 1830(1000) 3630X1340X1830 (1500) 4230X1340X 1830(2000) 5130X1340X 1830(3000) 6040X1430X 1830(4000) 7120X1430X 1830(5000) 8240X1430X 1830(6000) | 3180X1380X 1830(1000) 3630X1380X 1830(1500) 4230X1380X1830 (2000) 5130X1380X1830 (3000) 6040X1470X1830 (4000) 7120X1470X1830 (5000) 8240X1470X 1830(6000) | 3180X1460X 1830(1000) 3630X1460X1830 (1500) 4230X1460X 1830(2000) 5130X1460X 1830(3000) 6040X1550X1830 (4000) 7120X1550X 1830(5000) 8240X1550X 1830(6000) | ||||
| Peso de la máquina | CW61xxx | kilogramo | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
