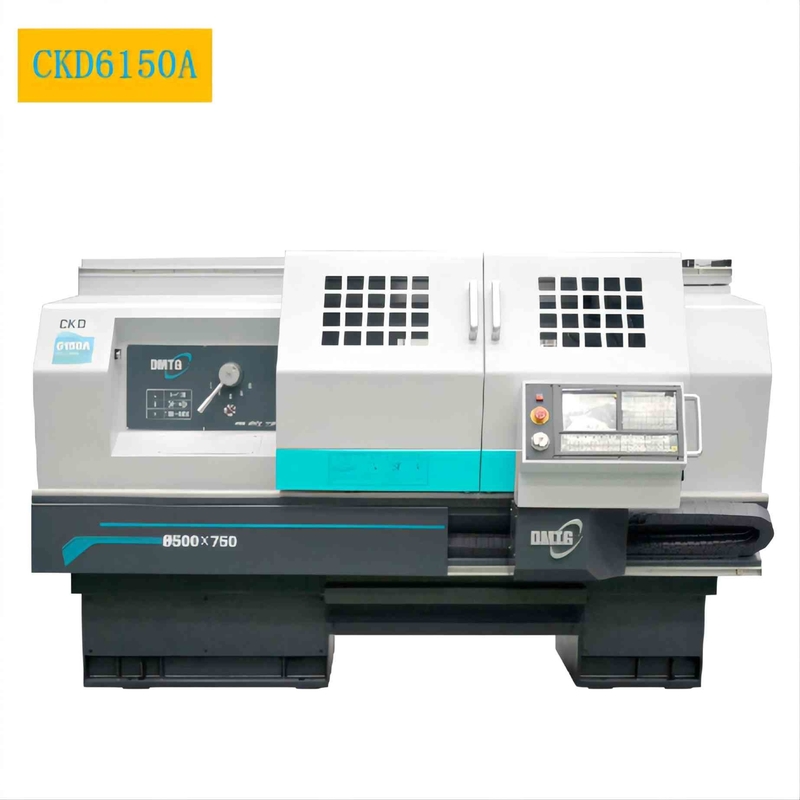

Máquina horizontal del torno del CNC Torno del torno CKD6150A del CNC de la cama plana
Detalles del producto
| Nombre de producto: | Torno del CNC de la cama plana de CKD6150A | Diámetro máximo del oscilación sobre cama: | Ø500mm |
|---|---|---|---|
| Diámetro de Max.swing sobre diapositiva cruzada: | Ø280mm | Longitud máxima del objeto: | 750/1000/1500/2000m m |
| Longitud que corta máxima: | 680/930/1430/1930m m | Poder del motor del eje: | 7.5/11 (motor servo) |
| Diámetro interior de eje: | Ø82mm | Tamaño de la tirada: | Ø250mm |
| Gamas de velocidad del eje: | 7-100/30-400/110-1600r/min | Travesía rápida del eje de X/Z: | 4/8 (、 1000 de 750、 1500) 4 6(2000) m/min |
| Resaltar |
Torno horizontal del CNC de la cama plana,Torno del CNC de la cama plana de CKD6150A,Máquina del torno del CNC Torno |
||
Descripción del producto
CNC horizontal Torno del torno del CNC de la cama plana del torno de la fábrica de máquina CKD6150A
Presentación del producto
Los tornos del CNC de la serie de la CKD son tornos horizontales del CNC controlados por el (z) vertical y (x) los coordenadas horizontales. Puede terminar automáticamente el proceso que corta de la superficie cilíndrica interna y externa, de la superficie cónica, de la superficie del arco, de la superficie del extremo, de acanalar, de chaflanar, del etc., para las diversas piezas del eje y del disco, y puede realizar el hilo recto métrico, el hilo recto del hilo de la cara del extremo y de la pulgada y el torneado de los hilos de la forma cónica. Es conveniente para la producción de productos de la multi-variedad, pequeños y medios del lote, y puede mostrar superioridad especialmente para las piezas complejas y de alta precisión.
| Configuraciones estándar | Configuraciones opcionales | ||
| tirada manual 3-Jaw | tirada manual 4-Jaw | ||

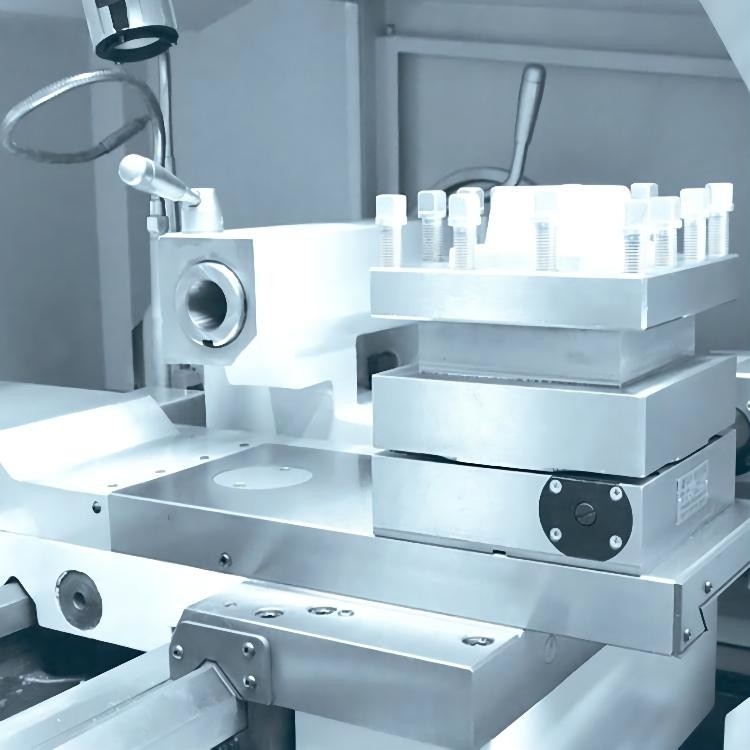

| Estación de la vertical 4 | Poste horizontal de la herramienta 6 | ||
| Juego de herramientas estándar | Tirada hidráulica | ||
| Residuos de mezcla manual | Residuos de mezcla hidráulico | ||

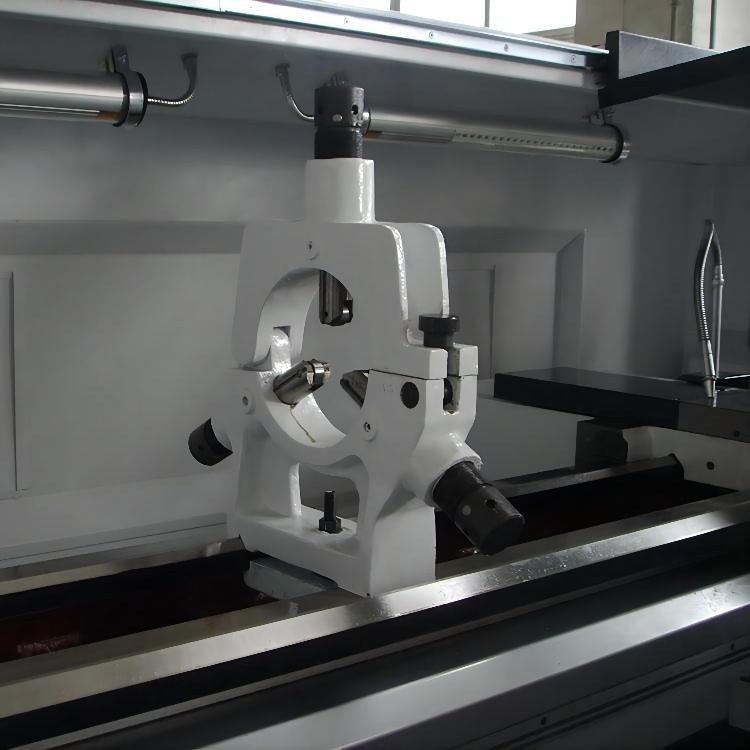

| Resto constante |
Configuración de producto
| Modelo del producto | UNIDAD | CKD6136i | CKD6140i | CKD6150A | |
| Diámetro máximo del oscilación sobre cama | milímetro | Ø360 | Ø400 | Ø500 | |
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø180 | Ø200 | Ø280 | |
| Longitud máxima del objeto | milímetro | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Longitud que corta máxima | milímetro | 580/830 | 580/830 | 680/930/1430/1930 | |
| Diámetro de Max.turning | Posición de la vertical 4 | milímetro | Ø360 | Ø400 | Ø500 |
| Posición horizontal 6 | milímetro | Ø300 | Ø300 | Ø400 | |
| Altura de centro del eje | milímetro | 186 | 200 | 250 | |
| Poder del motor del eje | kilovatio | 5,5 (motor servo) | 5,5 (motor servo) | 7.5/11 (motor servo) | |
| Diámetro interior de eje | milímetro | Ø52 | Ø52 | Ø82 | |
| tamaño de la tirada | milímetro | Ø205 | Ø205 | Ø250 | |
| Forma cónica del diámetro interior de eje | TA No.6 | TA No.6 | 1:20 Ø90 | ||
| Tipo de nariz del eje | A2-6 | A2-6 | C8 | ||
| Gamas de velocidad del eje | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Diámetro de la canilla de Taistock | milímetro | Ø63 | Ø63 | Ø75 | |
| Viaje de la canilla del residuos de mezcla | milímetro | 140 | 140 | 150 | |
| Forma cónica de la canilla del residuos de mezcla | TA No.4 | TA No.4 | TA No.5 | ||
| Max.travel de X-AXIS | milímetro | 230 | 240 | 280 | |
| Max.travelof Z-AXIS | milímetro | 580/830 | 580/830 | 685/935/1435/1935 | |
| Travesía rápida del eje de X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Tamaño de la caña de la herramienta (positon de la vertical 4) | milímetro | 20X20 | 20X20 | 25X25 | |
| Eje de X/Z que coloca exactitud | milímetro | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Exactitud del axisrepeatability de X/Z | milímetro | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| dimensiones de la máquina (L*W*H) |
milímetro | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Peso de la máquina | kilogramo | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
PACKING&SHIPPING
Muestra del objeto
