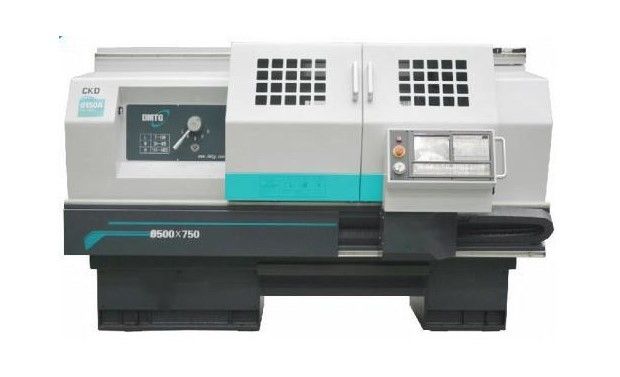

Motor servo 3000rpm 5.5KW de la máquina del torno del CNC de la cama plana de CKD6140i
Detalles del producto
| Nombre del producto: | Máquina de torno cnc de cama plana CKD6140i | Max. Swing Diameter sobre cama: | Ø400 mm |
|---|---|---|---|
| Diámetro máximo de oscilación sobre el deslizamiento transversal: | Ø200mm | Max. Workpiece Length: | 750/1000 mm |
| máx. longitud de corte: | 580/830 mm | Potencia del motor del husillo: | 5,5 KW (servomotor) |
| Orificio del husillo: | Ø52 mm | Tamaño de Chuck: | Ø205mm |
| Tipo de nariz del eje: | A2-6 | Gamas de velocidad del eje: | 20-3000 rpm |
| Resaltar |
Máquina del torno del CNC de la cama plana de CKD6140i,Torno del CNC de la cama plana del motor servo,Máquina del CNC de la cama plana 5.5KW |
||
Descripción del producto
Máquina del torno del CNC de la cama plana del motor servo 3000rpm de CKD6140i
Características de la máquina
Eje de la caja de engranajes con el motor servo, 20~3000rpm;
el solo-eje es opcional
X-AXIS que coloca exactitud: 0.018m m
Z-AXIS que coloca exactitud: 0.024m m
X-AXIS que coloca exactitud de nuevo: 0.006m m
Z-AXIS que coloca exactitud de nuevo: 0.011m m
C-AXIS es opcional
la tirada y el residuos de mezcla hidráulicos son opcionales
Configuración de producto
| Modelo del producto | UNIDAD | CKD6136i | CKD6140i | CKD6150A | |
| Diámetro máximo del oscilación sobre cama | milímetro | Ø360 | Ø400 | Ø500 | |
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø180 | Ø200 | Ø280 | |
| Longitud máxima del objeto | milímetro | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Longitud que corta máxima | milímetro | 580/830 | 580/830 | 680/930/1430/1930 | |
| Diámetro de Max.turning | Posición de la vertical 4 | milímetro | Ø360 | Ø400 | Ø500 |
| Posición horizontal 6 | milímetro | Ø300 | Ø300 | Ø400 | |
| Altura de centro del eje | milímetro | 186 | 200 | 250 | |
| Poder del motor del eje | kilovatio | 5,5 (motor servo) | 5,5 (motor servo) | 7.5/11 (motor servo) | |
| Diámetro interior de eje | milímetro | Ø52 | Ø52 | Ø82 | |
| tamaño de la tirada | milímetro | Ø205 | Ø205 | Ø250 | |
| Forma cónica del diámetro interior de eje | TA No.6 | TA No.6 | 1:20 Ø90 | ||
| Tipo de nariz del eje | A2-6 | A2-6 | C8 | ||
| Gamas de velocidad del eje | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Diámetro de la canilla de Taistock | milímetro | Ø63 | Ø63 | Ø75 | |
| Viaje de la canilla del residuos de mezcla | milímetro | 140 | 140 | 150 | |
| Forma cónica de la canilla del residuos de mezcla | TA No.4 | TA No.4 | TA No.5 | ||
| Max.travel de X-AXIS | milímetro | 230 | 240 | 280 | |
| Max.travelof Z-AXIS | milímetro | 580/830 | 580/830 | 685/935/1435/1935 | |
| Travesía rápida del eje de X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Tamaño de la caña de la herramienta (positon de la vertical 4) | milímetro | 20X20 | 20X20 | 25X25 | |
| Eje de X/Z que coloca exactitud | milímetro | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Exactitud del axisrepeatability de X/Z | milímetro | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| dimensiones de la máquina (L*W*H) |
milímetro | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Peso de la máquina | kilogramo | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
| Configuraciones estándar | Configuraciones opcionales | ||
| tirada manual 3-Jaw | tirada manual 4-Jaw | ||
| Estación de la vertical 4 | Poste horizontal de la herramienta 6 | ||
| Juego de herramientas estándar | Tirada hidráulica | ||
| Residuos de mezcla manual | Residuos de mezcla hidráulico | ||
| Resto constante |
FAQ
1. ¿Podemos pagar por L/C u otros?
Sí, usted puede hacer el pago por T/T, l/C etc.
2. ¿Cuál es sus condiciones de pago?
señal del 30% después del contrato, y pago del 70% antes del envío, Meanwhite puede ser discutido según su situación.
3. ¿Cuál es su plazo de expedición?
La entrega depende de diversas máquinas con diversas configuraciones. Éntrenos en contacto con por favor para confirmarla está en existencia o no.
4. ¿Usted tiene certificado del CE?
Sí, tenemos certificación del CE, calidad de la máquina nos garantizamos.
5. ¿Cuál es el período de garantía?
El período de garantía es 12 meses generales después de la fecha de B/L. Durante el período de garantía, proporcionaremos las piezas de recambio libres (EXW) que son fáciles dañadas.
