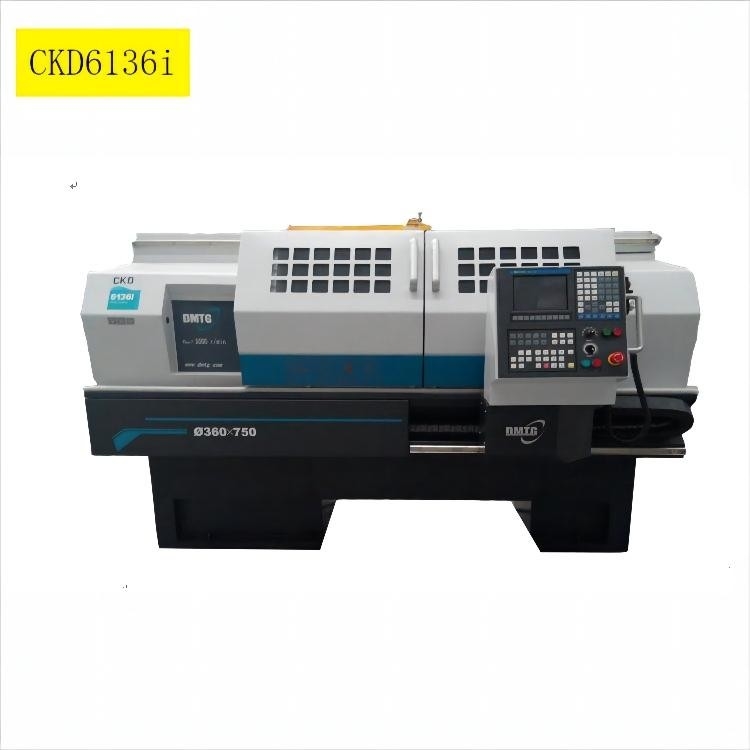

El torno horizontal del CNC de la cama plana trabaja a máquina CKD6136i 20 - 3000r/Min Spindle Speed
Detalles del producto
| Nombre del producto: | Torno CNC de cama plana CKD6136i | Max. Swing Diameter sobre cama: | Ø360mm |
|---|---|---|---|
| Diámetro máximo de oscilación sobre el deslizamiento transversal: | Ø180mm | Max. Workpiece Length: | 750/1000 mm |
| máx. longitud de corte: | 580/830 mm | Potencia del motor del husillo: | 5,5 (servomotor) |
| Orificio del husillo: | Ø52 mm | Tamaño de Chuck: | Ø205mm |
| Tipo de nariz del eje: | A2-6 | Gamas de velocidad del eje: | 20-3000 rpm |
| Resaltar |
Máquinas horizontales del torno del CNC,máquinas del torno del CNC 3000r/Min,Máquina horizontal del torno del CNC de la cama plana |
||
Descripción del producto
Calidad superior ampliamente utilizada del torno del CNC de la cama plana de China CKD6136i
Características de la máquina e indicadores técnicos dominantes
1) La máquina-herramienta adopta la disposición horizontal tradicional del torno. El diseño total tiene buena hermeticidad y cumple estándares de seguridad. Las partes básicas principales tales como la cama y las piernas todas se echan con la arena de la resina, tratamiento artificial de envejecimiento, y la estabilidad de la máquina entera es superior.
2) Las hachas del movimiento longitudinal y lateral de la máquina-herramienta son conducidas por un motor servo, un par del tornillo de la bola de la precisión, una impulsión que lleva compuesta de la alta precisión de la rigidez, y un sistema de control semi-cerrado de lazo con la detección y la reacción de la posición del codificador del pulso.
3) La velocidad del eje es alta, y la gama de regla de la velocidad variable de la frecuencia puede ser seleccionada, y el ruido de la máquina entera es bajo.
4) El diámetro del agujero directo del eje es grande, la capacidad de pasar la barra es fuerte, y el alcance del uso es ancho.
5) Equipado de un lubricador centralizado para la lubricación automática forzada de la superficie común del carril del tornillo y de guía de la bola, que puede mejorar con eficacia las características de la reacción dinámica de la máquina-herramienta y la vida de servicio del carril de guía del tornillo.
6) El tipo de espray interno opcional sin la elevación del poste de la herramienta es más conducente a mejorar la calidad superficial del objeto y a evitar que el líquido refrigerador salpique.
7) La configuración estándar de la máquina-herramienta adopta la torrecilla vertical de la cuatro-estación de la marca famosa nacional. La configuración especial puede elegir la torrecilla horizontal tal como seis estaciones;
Configuración de producto
| Modelo del producto | UNIDAD | CKD6136i | CKD6140i | CKD6150A | |
| Diámetro máximo del oscilación sobre cama | milímetro | Ø360 | Ø400 | Ø500 | |
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø180 | Ø200 | Ø280 | |
| Longitud máxima del objeto | milímetro | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Longitud de corte máxima | milímetro | 580/830 | 580/830 | 680/930/1430/1930 | |
| Diámetro de Max.turning | Posición de la vertical 4 | milímetro | Ø360 | Ø400 | Ø500 |
| Posición horizontal 6 | milímetro | Ø300 | Ø300 | Ø400 | |
| Altura de centro del eje | milímetro | 186 | 200 | 250 | |
| Poder del motor del eje | kilovatio | 5,5 (motor servo) | 5,5 (motor servo) | 7.5/11 (motor servo) | |
| Diámetro interior de eje | milímetro | Ø52 | Ø52 | Ø82 | |
| tamaño de la tirada | milímetro | Ø205 | Ø205 | Ø250 | |
| Forma cónica del diámetro interior de eje | TA No.6 | TA No.6 | 1:20 Ø90 | ||
| Tipo de nariz del eje | A2-6 | A2-6 | C8 | ||
| Gamas de velocidad del eje | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Diámetro de la canilla de Taistock | milímetro | Ø63 | Ø63 | Ø75 | |
| Viaje de la canilla del residuos de mezcla | milímetro | 140 | 140 | 150 | |
| Forma cónica de la canilla del residuos de mezcla | TA No.4 | TA No.4 | TA No.5 | ||
| Max.travel de X-AXIS | milímetro | 230 | 240 | 280 | |
| Max.travelof Z-AXIS | milímetro | 580/830 | 580/830 | 685/935/1435/1935 | |
| Travesía rápida del eje de X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Tamaño de la caña de la herramienta (positon de la vertical 4) | milímetro | 20X20 | 20X20 | 25X25 | |
| Eje de X/Z que coloca exactitud | milímetro | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Exactitud del axisrepeatability de X/Z | milímetro | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| dimensiones de la máquina (L*W*H) |
milímetro | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Peso de la máquina | kilogramo | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
Nuestro servicio
Servicio de las preventas
* investigación y ayuda asesor.
* muestree la ayuda de prueba.
* vea nuestra fábrica
Servicio post-venta
* entrenando a cómo instalar la máquina, entrenando a cómo utilizar la máquina.
* los ingenieros están disponibles mantener la maquinaria en ultramar.
* la garantía es un año, nosotros ofrecería las piezas (problema de la calidad) gratuitamente durante este período.
