CKA61100A controló el CNC de la cama plana tornea 10 horizontales - 1000r/min
Detalles del producto
| Nombre: | Torno del CNC de la cama plana de CKA61100A | Diámetro máximo del oscilación sobre cama: | Ø1000mm |
|---|---|---|---|
| Diámetro de Max.swing sobre diapositiva cruzada: | Ø700mm | Longitud máxima del objeto: | 1000/1500m m |
| Longitud que corta máxima: | 795/1245m m (posición de la vertical 4) 690/1140/m m (6/8-position horizontales) | Poder del motor del eje: | 11KW |
| Diámetro interior de eje: | Ø100mm | Tipo de nariz del eje: | C11 |
| Gamas de velocidad del eje: | 10-1000r/min (motor inversor-conducido) (manual de 4 gamas) | Sistema de control: | GSK/Fanuc/Simens |
| Resaltar |
torno del CNC de la cama plana 1000r/min,Torno del CNC de la cama plana de CKA61100A,El CNC horizontal controló el torno plano |
||
Descripción del producto

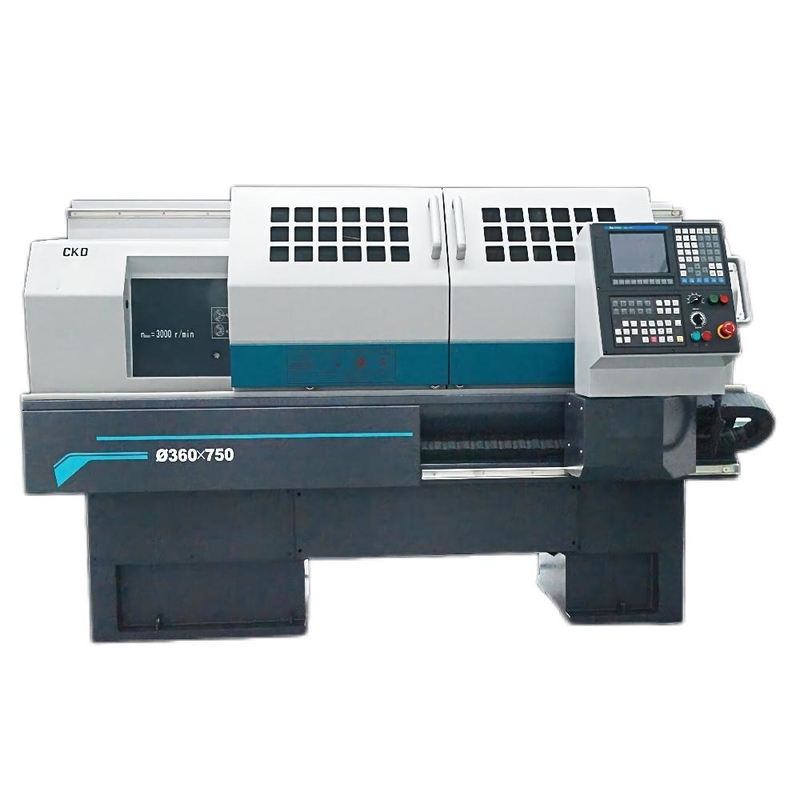

Torno horizontal chino rentable del CNC de la cama plana de CKA61100A
Presentación del producto
Los tornos de CKAseries tienen una forma plana de ángulo recto popular con las piernas delanteras y traseras anchas. La cama ha experimentado la superficie de alta frecuencia que apagaba y que molía, con una dureza de amortiguamiento de G50. El engranaje del headbox ha experimentado el amortiguamiento y el pulido de alta frecuencia de la precisión de los dientes, y la exactitud del engranaje puede alcanzar llano 7.
La exactitud dimensional de las piezas procesadas en esta máquina puede alcanzar IT7 llano, y la aspereza superficial puede alcanzar el nivel 1,6.
Especificación principal
| Modelo del producto | UNIDAD | CKA6163A | CKA6180A | CKA61100A | |
| Diámetro máximo del oscilación sobre cama | milímetro | Ø630 | Ø800 | Ø1000 | |
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø320 | Ø490 | Ø700 | |
| Longitud máxima del objeto | milímetro | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Longitud que corta máxima | milímetro | 795/1245/1845/2745/3785/4745 (posición de la vertical 4) 690/1140/1740/2640/3680/4640 (6/8-position horizontal) |
795/1245 (posición de la vertical 4) 690/1140 (6/8-position horizontal) |
||
| Diámetro de Max.turning | Posición de la vertical 4 | milímetro | Ø630 | Ø800 | Ø800 |
| Posición horizontal 6 | milímetro | Ø620 | Ø620 | Ø620 | |
| Posición horizontal 8 | milímetro | Ø620 | Ø620 | Ø620 | |
| Altura de centro del eje | milímetro | 315 | 400 | 515 | |
| Poder del motor del eje | kilovatio | 11 | |||
| Diámetro interior de eje | milímetro | Ø100 | |||
| Forma cónica del diámetro interior de eje | 1:20 Ø120 | ||||
| Tipo de nariz del eje | C11 | ||||
| Gamas de velocidad del eje | r/min | 10-1000 (motor inversor-conducido) manual de 4 gamas |
|||
| Diámetro de la canilla de Taistock | milímetro | Ø100 | |||
| Viaje de la canilla del residuos de mezcla | milímetro | 240 | |||
| Forma cónica de la canilla del residuos de mezcla | Ninguna TA 6 | ||||
| Max.travel de X-AXIS | milímetro | 320 | 400 | 400 | |
| Max.travelof Z-AXIS | milímetro | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Travesía rápida del eje de X/Z | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Tamaño de la caña de la herramienta (positon de la vertical 4) | milímetro | 32X25 | |||
| Eje de X/Z que coloca exactitud | milímetro | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| Exactitud del axisrepeatability de X/Z | milímetro | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 o más) |
0,006/0.011(1000) 0.014(1500) |
||
| dimensiones de la máquina (L*W*H) |
milímetro | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Peso de la máquina | kilogramo | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/600 |
|
Configuración de producto
| Configuración | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Tipo de la manera de la guía | Manera de la caja | ● | ● | ● | ● | ● | ● | ● |
| Forma del cambio de la velocidad de la impulsión principal | Motor servo manual | ● | ● | ● | ● | O | O | O |
| Motor servo automático | O | O | O | O | O | O | O | |
| Motor de la velocidad doble | — | — | O | O | — | — | — | |
| Motor común | — | — | — | — | O | O | O | |
| Motor inversor-conducido manual | O | O | O | O | ● | ● | ● | |
| Motor inversor-conducido automático | O | O | O | O | O | O | O | |
| Solo eje | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |

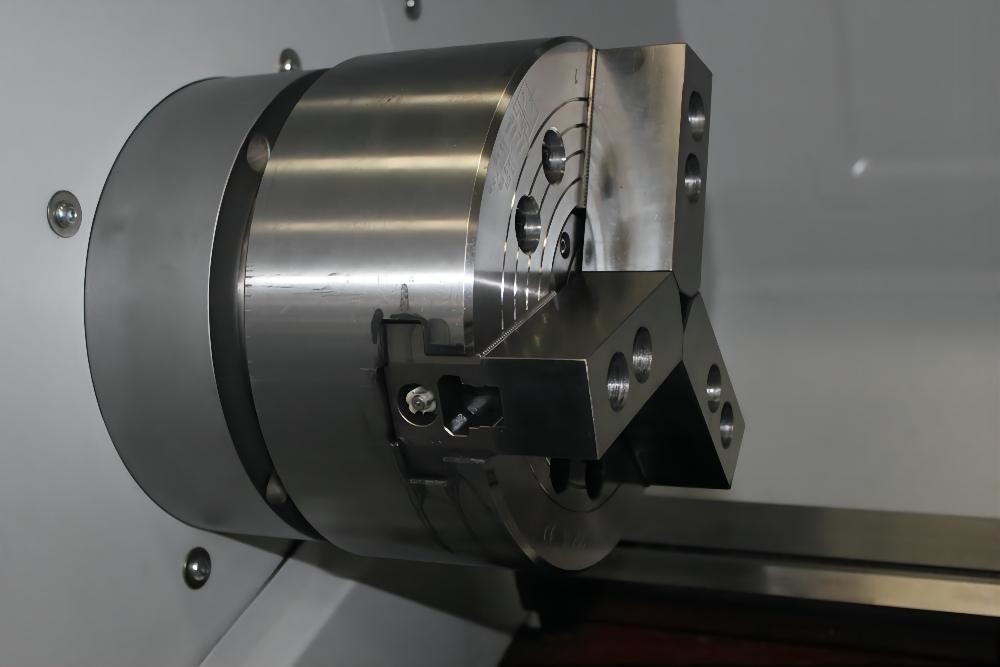

| Tirada | Manual | ● | ● | ● | ● | ● | ● | ● |
| Tirada hidráulica hueco nacional | O | O | O | O | — | — | — | |
| Tirada hidráulica sólida nacional | O | O | — | — | — | — | — | |
| Tirada hidráulica hueco importada | O | O | O | O | O | O | O | |
| Tirada hidráulica sólida importada | O | O | O | O | O | O | O | |
| Residuos de mezcla | Residuos de mezcla manual | ● | ● | ● | ● | ● | ● | ● |
| Residuos de mezcla hidráulico | O | O | O | O | O | O | O | |

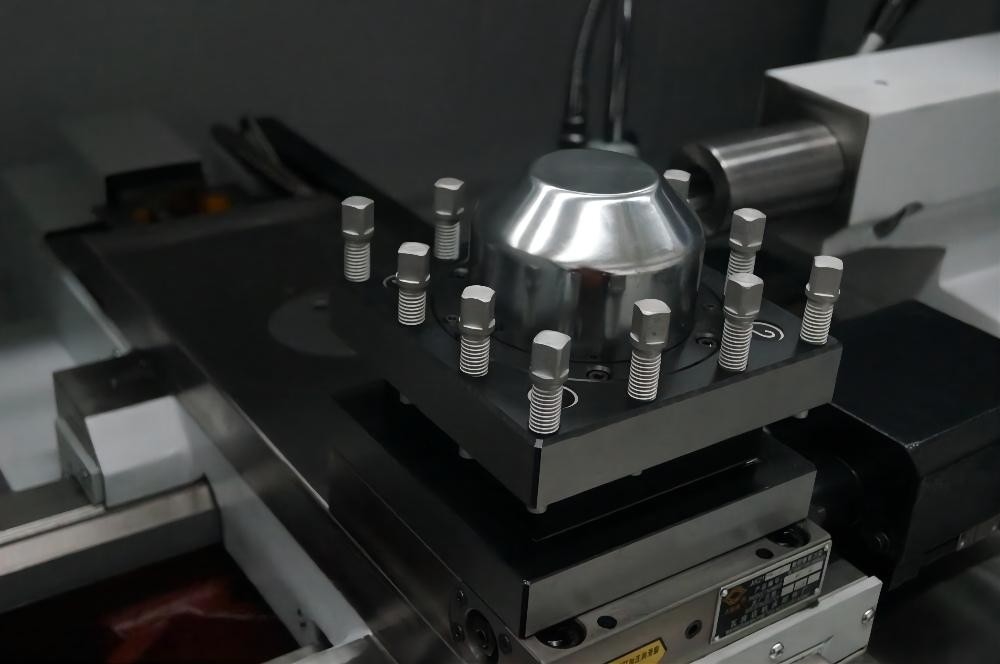

| Poste de la herramienta | Positon de la vertical 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon horizontal 8 | — | — | O | O | O | O | O | |
| Sistema de líquido refrigerador | Enfriamiento de aire forzado | ● | ● | ● | ● | — | — | — |
| Cambiador de calor para el panel eléctrico | O | O | O | O | ● | ● | ● | |
| Unidad de control termal eléctrica | O | O | O | O | O | O | O | |
| las otras opciones o característica | Resto constante | O | O | O | O | O | O | O |
| Resto del seguidor | O | O | O | O | O | O | O | |
| tirada 4-Jaw | O | O | O | O | O | O | O | |
| Volante de dirección externo | O | O | O | O | O | O | O | |
●---Estándar O---Opcional —--N/A
Packing&Shipping
FAQ
1: ¿Cómo puedo elegir las máquinas más convenientes?
: Por favor dígame sus especificaciones (o envíenos su objeto que dibuja), nosotros puede elegir el mejor modelo para usted, o usted puede elegir el modelo exacto. Usted puede también enviarnos los productos que dibujan, nosotros elegirá las máquinas más convenientes para usted.
2: ¿Cuál es sus productos principales de su compañía?
: Nos especializamos en la máquina del torno del CNC, fresadora del CNC, centro de mecanización vertical, máquinas del torno, perforadora, perforadora radial, máquina de la sierra de la banda, máquina de la talladora y así sucesivamente.
3: ¿Cuánto tiempo es plazo de expedición?
Para las máquinas estándar, sería alrededor 30-50 días; Para las máquinas no estándar y la máquina modificada para requisitos particulares según los requisitos de las especificaciones del cliente, él wouble ser un poco más largo.
¿4.What son sus términos comerciales?
: MANDO, CFR y CIF todo aceptable.
5: ¿Cuál es las condiciones de pago?
: T/T, pago inicial del 30% cuando orden, pago de la balanza del 70% antes del envío; LC irrevocable a primera vista.
6. ¿Cuál es el MOQ?
: 1 sistema.
