El CNC de alta velocidad de la cama plana de la precisión tornea el motor del eje de CKA6180A 11KW
Detalles del producto
| Nombre: | Torno del CNC de la cama plana de CKA6180A | Diámetro máximo del oscilación sobre cama: | Ø800mm |
|---|---|---|---|
| Diámetro de Max.swing sobre diapositiva cruzada: | Ø490mm | Longitud máxima del objeto: | 1000/1500/2000/3000/4000/5000m m |
| Longitud que corta máxima: | 795/1245/1845/2745/3785/4745m m (posición de la vertical 4) 690/1140/1740/2640/3680/4640m m (6/8-pos | Poder del motor del eje: | 11KW |
| Diámetro interior de eje: | Ø100mm | Tipo de nariz del eje: | C11 |
| Gamas de velocidad del eje: | 10-1000r/min (motor inversor-conducido) (manual de 4 gamas) | Sistema de control: | GSK/Fanuc/Simens |
| Resaltar |
Torno del CNC de la cama plana de la precisión,Torno del CNC de la cama plana de CKA6180A,Torno de alta velocidad del CNC 11KW |
||
Descripción del producto
El CNC de alta velocidad de la cama plana de la serie de la precisión mayor de CKA6180A tornea venta directa
Descripción de producto
La máquina para el (z) vertical, (x) los dos coordenadas horizontales controla el torno horizontal del CNC. Puede acabar trabajar a máquina de la superficie cilíndrica interna y externa, superficie cónica, superficie circular, cara del extremo, surco, chaflán y así sucesivamente, y puede dar vuelta al hilo recto métrico, el hilo del extremo y el hilo recto inglés y el hilo de la forma cónica y el otro torneado. El uso FANUC de CKA6180A, el CNC de Siemens, de Dalian, y el otro sistema nacional y de las empresas extranjeras bien conocido del CNC, el objeto pueden ser proceso de ciclo repetido repetido. Conveniente para la producción multiespecies, pequeña y del medio-volumen de productos, el complejo, las piezas de alta precisión pueden mostrar superioridad.
Especificación principal
| Modelo del producto | UNIDAD | CKA6163A | CKA6180A | CKA61100A | |
| Diámetro máximo del oscilación sobre cama | milímetro | Ø630 | Ø800 | Ø1000 | |
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø320 | Ø490 | Ø700 | |
| Longitud máxima del objeto | milímetro | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Longitud que corta máxima | milímetro | 795/1245/1845/2745/3785/4745 (posición de la vertical 4) 690/1140/1740/2640/3680/4640 (6/8-position horizontal) |
795/1245 (posición de la vertical 4) 690/1140 (6/8-position horizontal) |
||
| Diámetro de Max.turning | Posición de la vertical 4 | milímetro | Ø630 | Ø800 | Ø800 |
| Posición horizontal 6 | milímetro | Ø620 | Ø620 | Ø620 | |
| Posición horizontal 8 | milímetro | Ø620 | Ø620 | Ø620 | |
| Altura de centro del eje | milímetro | 315 | 400 | 515 | |
| Poder del motor del eje | kilovatio | 11 | |||
| Diámetro interior de eje | milímetro | Ø100 | |||
| Forma cónica del diámetro interior de eje | 1:20 Ø120 | ||||
| Tipo de nariz del eje | C11 | ||||
| Gamas de velocidad del eje | r/min | 10-1000 (motor inversor-conducido) manual de 4 gamas |
|||
| Diámetro de la canilla de Taistock | milímetro | Ø100 | |||
| Viaje de la canilla del residuos de mezcla | milímetro | 240 | |||
| Forma cónica de la canilla del residuos de mezcla | Ninguna TA 6 | ||||
| Max.travel de X-AXIS | milímetro | 320 | 400 | 400 | |
| Max.travelof Z-AXIS | milímetro | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Travesía rápida del eje de X/Z | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Tamaño de la caña de la herramienta (positon de la vertical 4) | milímetro | 32X25 | |||
| Eje de X/Z que coloca exactitud | milímetro | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| Exactitud del axisrepeatability de X/Z | milímetro | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 o más) |
0,006/0.011(1000) 0.014(1500) |
||
| dimensiones de la máquina (L*W*H) |
milímetro | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Peso de la máquina | kilogramo | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/6000 | |
Configuración de producto
| Configuración | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Tipo de la manera de la guía | Manera de la caja | ● | ● | ● | ● | ● | ● | ● |
| Forma del cambio de la velocidad de la impulsión principal | Motor servo manual | ● | ● | ● | ● | O | O | O |
| Motor servo automático | O | O | O | O | O | O | O | |
| Motor de la velocidad doble | — | — | O | O | — | — | — | |
| Motor común | — | — | — | — | O | O | O | |
| Motor inversor-conducido manual | O | O | O | O | ● | ● | ● | |
| Motor inversor-conducido automático | O | O | O | O | O | O | O | |
| Solo eje | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |

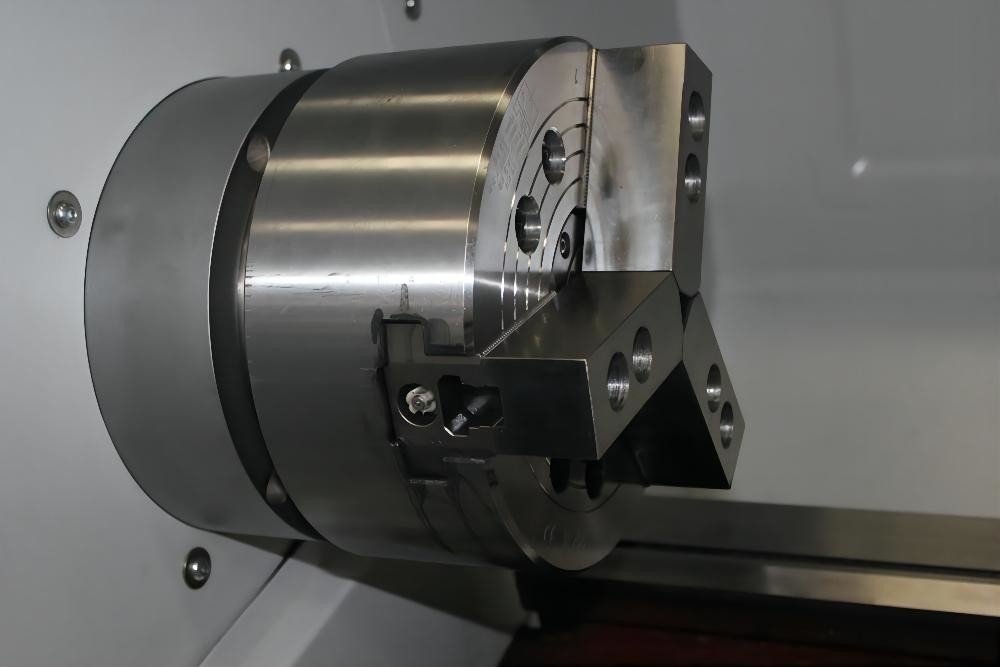

| Tirada | Manual | ● | ● | ● | ● | ● | ● | ● |
| Tirada hidráulica hueco nacional | O | O | O | O | — | — | — | |
| Tirada hidráulica sólida nacional | O | O | — | — | — | — | — | |
| Tirada hidráulica hueco importada | O | O | O | O | O | O | O | |
| Tirada hidráulica sólida importada | O | O | O | O | O | O | O | |

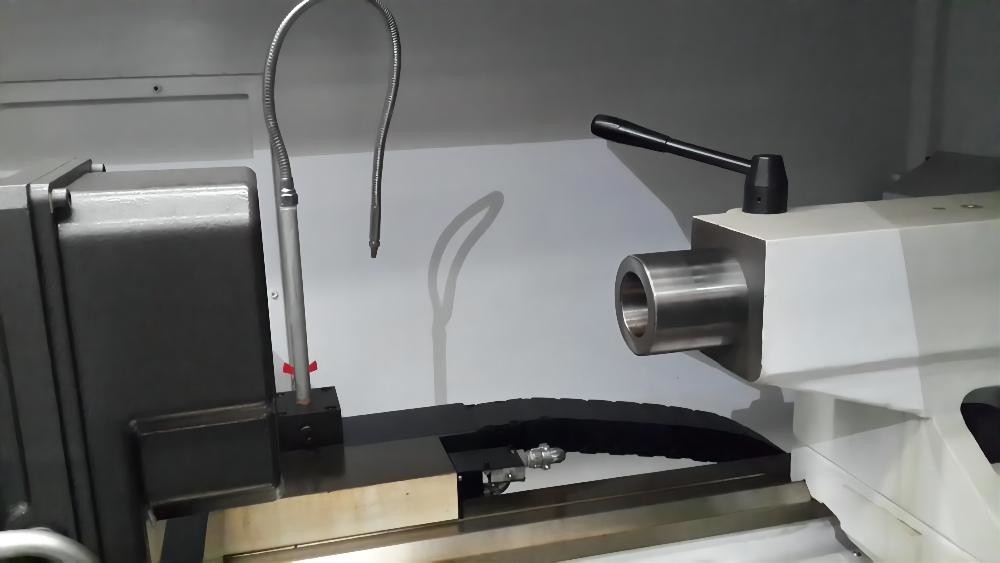

| Residuos de mezcla | Residuos de mezcla manual | ● | ● | ● | ● | ● | ● | ● |
| Residuos de mezcla hidráulico | O | O | O | O | O | O | O | |

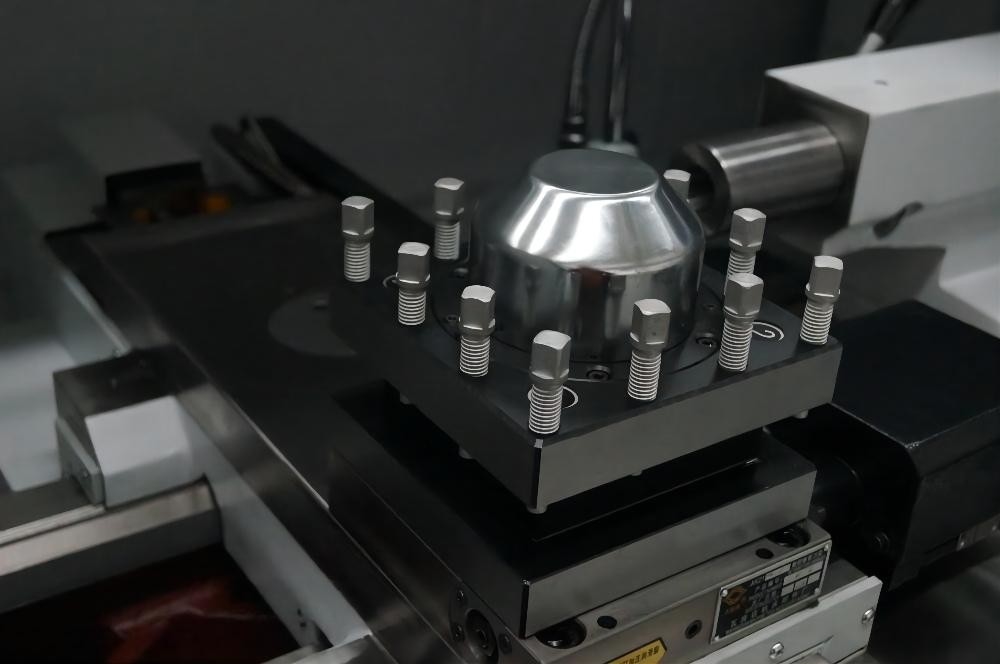

| Poste de la herramienta | Positon de la vertical 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon horizontal 8 | — | — | O | O | O | O | O | |
| Sistema de líquido refrigerador | Enfriamiento de aire forzado | ● | ● | ● | ● | — | — | — |
| Cambiador de calor para el panel eléctrico | O | O | O | O | ● | ● | ● | |
| Unidad de control termal eléctrica | O | O | O | O | O | O | O | |
| las otras opciones o característica | Resto constante | O | O | O | O | O | O | O |
| Resto del seguidor | O | O | O | O | O | O | O | |
| tirada 4-Jaw | O | O | O | O | O | O | O | |
| Volante de dirección externo | O | O | O | O | O | O | O | |
●---Estándar O---Opcional —--N/A
