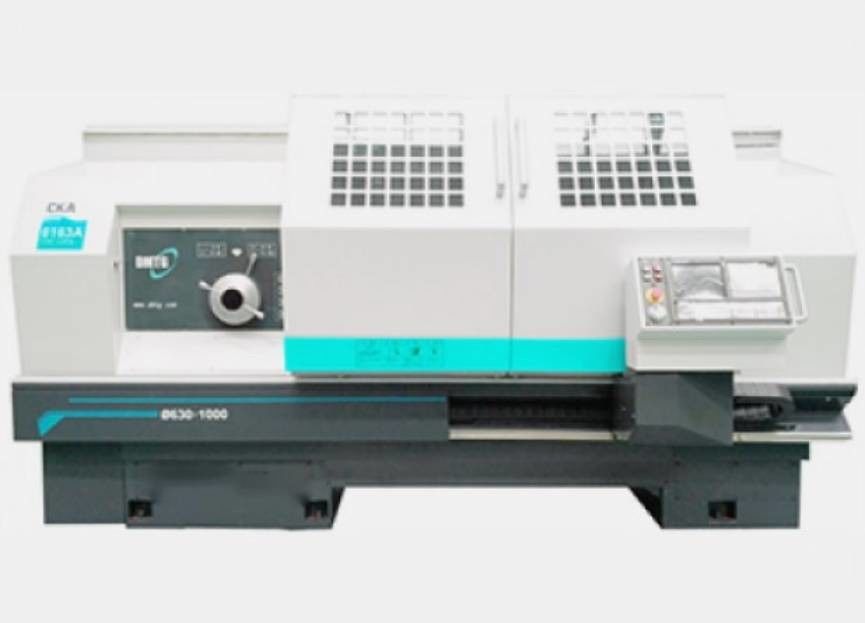

El CNC de la cama plana de CKA6163A tornea 10 - máquina universal del CNC 1000r/min
Detalles del producto
| Nombre: | Torno del CNC de la cama plana de CKA6163A | Diámetro máximo del oscilación sobre cama: | Ø630mm |
|---|---|---|---|
| Diámetro de Max.swing sobre diapositiva cruzada: | Ø320mm | Longitud máxima del objeto: | 1000/1500/2000/3000/4000/5000m m |
| Longitud de corte máxima: | 795/1245/1845/2745/3785/4745m m (posición de la vertical 4) 690/1140/1740/2640/3680/4640m m (6/8-pos | Poder del motor del eje: | 11kw |
| Diámetro interior de eje: | Ø100mm | Tipo de nariz del eje: | C11 |
| Gamas de velocidad del eje: | 10-1000r/min (motor inversor-conducido) (manual de 4 gamas) | Travesía rápida del eje de X/Z: | 4/7.5 (、 1000 del、 1500 2000)、 4/3.5 (4000、 5000) del、 4 4(3000) |
| Resaltar |
Torno del CNC de la cama plana de CKA6163A,torno del CNC de la cama plana 1000r/min,Máquina universal del CNC de CKA6163A |
||
Descripción del producto
Precio del torno del CNC de la cama plana de universal de la serie CKA6163A de CKA en venta
Presentación del producto

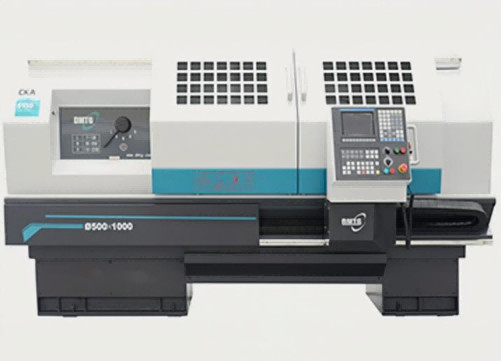

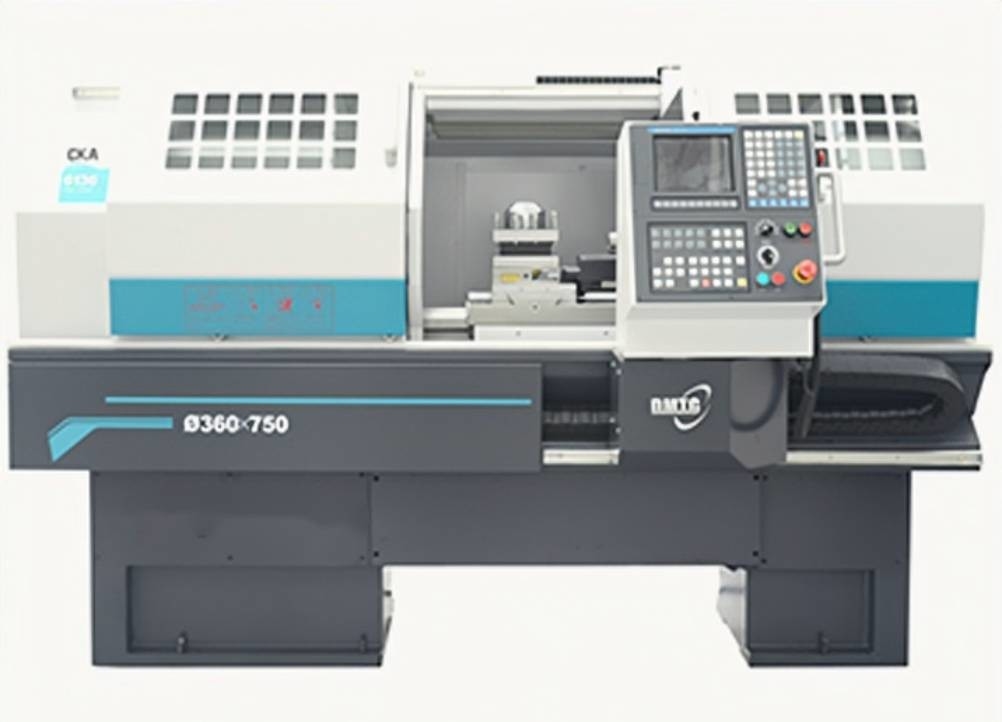

Los tornos del CNC de la serie de CKA se diseñan con FANUC, SIEMENS y otros sistemas del CNC de las compañías famosas. Las máquinas pueden trabajar bajo la forma de ciclo múltiple de la réplica. Como el tipo general, estas máquinas se pueden utilizar para trabajar a máquina del semi-acabamiento y del final de muchas clases de ejes y de piezas del disco. Además, dentro y fuera de ferroso, cara cónica del cara, principal, el acanalar, el chaflanar, agujero del taladro de la rosca de tornillo, escariando el agujero y toda clase de curva axialmente simétricos.
Configuración de producto
| Configuración | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Tipo de la manera de la guía | Manera de la caja | ● | ● | ● | ● | ● | ● | ● |
| Forma del cambio de la velocidad de la impulsión principal | Motor servo manual | ● | ● | ● | ● | O | O | O |
| Motor servo automático | O | O | O | O | O | O | O | |
| Motor de la velocidad doble | — | — | O | O | — | — | — | |
| Motor común | — | — | — | — | O | O | O | |
| Motor inversor-conducido manual | O | O | O | O | ● | ● | ● | |
| Motor inversor-conducido automático | O | O | O | O | O | O | O | |
| Solo eje | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Tirada | Manual | ● | ● | ● | ● | ● | ● | ● |
| Tirada hidráulica hueco nacional | O | O | O | O | — | — | — | |
| Tirada hidráulica sólida nacional | O | O | — | — | — | — | — | |
| Tirada hidráulica hueco importada | O | O | O | O | O | O | O | |
| Tirada hidráulica sólida importada | O | O | O | O | O | O | O | |
| Residuos de mezcla | Residuos de mezcla manual | ● | ● | ● | ● | ● | ● | ● |
| Residuos de mezcla hidráulico | O | O | O | O | O | O | O | |
| Poste de la herramienta | Positon de la vertical 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon horizontal 8 | — | — | O | O | O | O | O | |
| Sistema de líquido refrigerador | Enfriamiento de aire forzado | ● | ● | ● | ● | — | — | — |
| Cambiador de calor para el panel eléctrico | O | O | O | O | ● | ● | ● | |
| Unidad de control termal eléctrica | O | O | O | O | O | O | O | |
| las otras opciones o característica | Resto constante | O | O | O | O | O | O | O |
| Resto del seguidor | O | O | O | O | O | O | O | |
| tirada 4-Jaw | O | O | O | O | O | O | O | |
| Volante de dirección externo | O | O | O | O | O | O | O | |
●---Estándar O---Opcional —--N/A
Especificación principal
| Modelo del producto | UNIDAD | CKA6163A | CKA6180A | CKA61100A | |
| Diámetro máximo del oscilación sobre cama | milímetro | Ø630 | Ø800 | Ø1000 | |
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø320 | Ø490 | Ø700 | |
| Longitud máxima del objeto | milímetro | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Longitud que corta máxima | milímetro | 795/1245/1845/2745/3785/4745 (posición de la vertical 4) 690/1140/1740/2640/3680/4640 (6/8-position horizontal) |
795/1245 (posición de la vertical 4) 690/1140 (6/8-position horizontal) |
||
| Diámetro de Max.turning | Posición de la vertical 4 | milímetro | Ø630 | Ø800 | Ø800 |
| Posición horizontal 6 | milímetro | Ø620 | Ø620 | Ø620 | |
| Posición horizontal 8 | milímetro | Ø620 | Ø620 | Ø620 | |
| Altura de centro del eje | milímetro | 315 | 400 | 515 | |
| Poder del motor del eje | kilovatio | 11 | |||
| Diámetro interior de eje | milímetro | Ø100 | |||
| Forma cónica del diámetro interior de eje | 1:20 Ø120 | ||||
| Tipo de nariz del eje | C11 | ||||
| Gamas de velocidad del eje | r/min | 10-1000 (motor inversor-conducido) manual de 4 gamas |
|||
| Diámetro de la canilla de Taistock | milímetro | Ø100 | |||
| Viaje de la canilla del residuos de mezcla | milímetro | 240 | |||
| Forma cónica de la canilla del residuos de mezcla | Ninguna TA 6 | ||||
| Max.travel de X-AXIS | milímetro | 320 | 400 | 400 | |
| Max.travelof Z-AXIS | milímetro | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Travesía rápida del eje de X/Z | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Tamaño de la caña de la herramienta (positon de la vertical 4) | milímetro | 32X25 | |||
| Eje de X/Z que coloca exactitud | milímetro | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| Exactitud del axisrepeatability de X/Z | milímetro | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 o más) |
0,006/0.011(1000) 0.014(1500) |
||
| dimensiones de la máquina (L*W*H) |
milímetro | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Peso de la máquina | kilogramo | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/6000 | |
