Eje universal de torneado de la máquina CKA6150i del torno del CNC de la cama plana solo
Detalles del producto
| Nombre: | Torno del CNC de la cama plana de CKA6150i | Diámetro máximo del oscilación sobre cama: | Ø500mm |
|---|---|---|---|
| Diámetro de Max.swing sobre diapositiva cruzada: | Ø280mm | Longitud máxima del objeto: | 750/1000m m |
| Longitud de corte máxima: | 680/930m m | Poder del motor del eje: | 11/15Kw |
| Diámetro interior de eje: | Ø82mm | Tipo de nariz del eje: | A2-8 |
| Gamas de velocidad del eje: | 30-3000 solo eje | Travesía rápida del eje de X/Z: | 4/8m/min |
| Resaltar |
Máquina de torneado del torno del CNC de CKA6150i,Máquina de torneado universal del torno del CNC,Torno plano del CNC del solo eje |
||
Descripción del producto

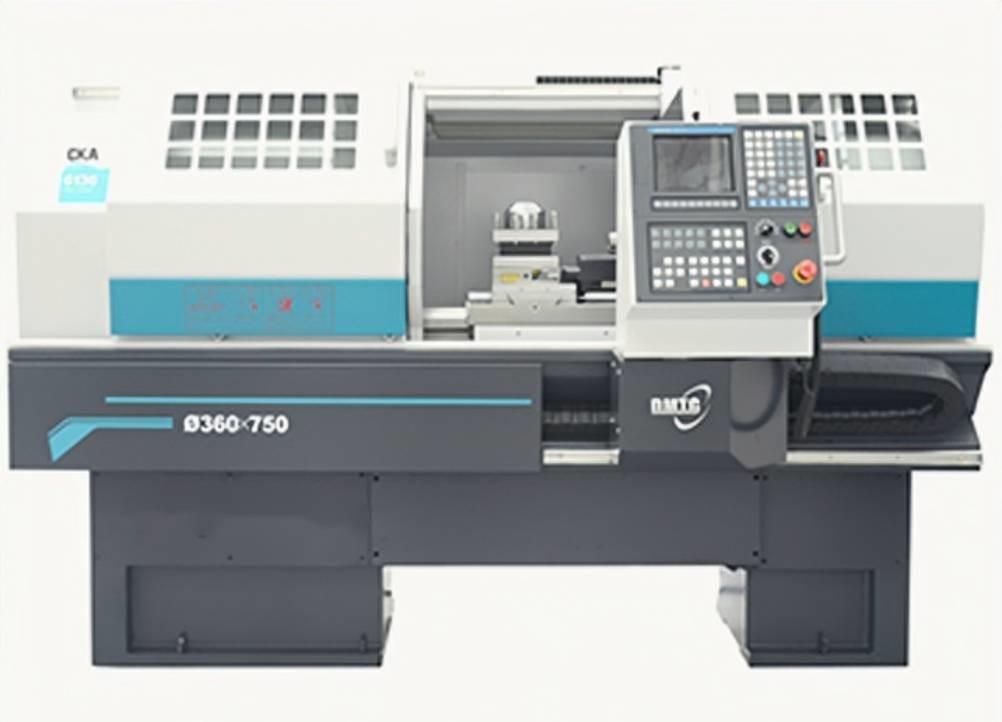

Torno universal del CNC de la cama plana de la serie de CKA
Presentación del producto
Esta máquina-herramienta es un torno horizontal del CNC controlado por el (z) vertical y (x) los coordenadas horizontales. Puede cortar automáticamente cilíndrico interno y externo, afilado, ronda, extremo, los procesos el acanalar, el chaflanar y otro de las diversas piezas del eje y del disco. Puede dar vuelta a los hilos rectos métricos, a los hilos del extremo, a los hilos rectos de la pulgada y a los diversos procesos de torneado. Por ejemplo el hilo afilado. Es conveniente para la producción de multi-variedad, de medio y de pequeños productos del lote, y muestra superioridad a las piezas complejas y de alta precisión.
Configuración de producto
| Configuración | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Tipo de la manera de la guía | Manera de la caja | ● | ● | ● | ● | ● | ● | ● |
| Forma del cambio de la velocidad de la impulsión principal | Motor servo manual | ● | ● | ● | ● | O | O | O |
| Motor servo automático | O | O | O | O | O | O | O | |
| Motor de la velocidad doble | — | — | O | O | — | — | — | |
| Motor común | — | — | — | — | O | O | O | |
| Motor inversor-conducido manual | O | O | O | O | ● | ● | ● | |
| Motor inversor-conducido automático | O | O | O | O | O | O | O | |
| Solo eje | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Tirada | Manual | ● | ● | ● | ● | ● | ● | ● |
| Tirada hidráulica hueco nacional | O | O | O | O | — | — | — | |
| Tirada hidráulica sólida nacional | O | O | — | — | — | — | — | |
| Tirada hidráulica hueco importada | O | O | O | O | O | O | O | |
| Tirada hidráulica sólida importada | O | O | O | O | O | O | O | |
| Residuos de mezcla | Residuos de mezcla manual | ● | ● | ● | ● | ● | ● | ● |
| Residuos de mezcla hidráulico | O | O | O | O | O | O | O | |
| Poste de la herramienta | Positon de la vertical 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon horizontal 8 | — | — | O | O | O | O | O | |
| Sistema de líquido refrigerador | Enfriamiento de aire forzado | ● | ● | ● | ● | — | — | — |
| Cambiador de calor para el panel eléctrico | O | O | O | O | ● | ● | ● | |
| Unidad de control termal eléctrica | O | O | O | O | O | O | O | |
| las otras opciones o característica | Resto constante | O | O | O | O | O | O | O |
| Resto del seguidor | O | O | O | O | O | O | O | |
| tirada 4-Jaw | O | O | O | O | O | O | O | |
| Volante de dirección externo | O | O | O | O | O | O | O | |
●---Estándar O---Opcional —--N/A
Especificación principal
| Modelo del producto | UNIDAD | CKA6150 | CKA6166 | CKA6150i | |
| Diámetro máximo del oscilación sobre cama | milímetro | Ø500 | Ø660 | Ø500 | |
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø280 | Ø430 | Ø280 | |
| Longitud máxima del objeto | milímetro | 750/1000/1500/2000 | 750/1000/1500/2000 | 750/1000 | |
| Longitud de corte máxima | milímetro | 680/930/1430/1930 | 680/930/1430/1930 | 680/930 | |
| Diámetro de Max.turning | Posición de la vertical 4 | milímetro | Ø500 | Ø560 | Ø500 |
| Posición horizontal 6 | milímetro | Ø400 | Ø400 | Ø400 | |
| Posición horizontal 8 | milímetro | Ø370 | Ø370 | Ø370 | |
| Altura de centro del eje | milímetro | 250 | 330 | 250 | |
| Poder del motor del eje | kilovatio | 7.5/11 | 7.5/11 | 11/15 | |
| Diámetro interior de eje | milímetro | Ø82 | |||
| Forma cónica del diámetro interior de eje | 1:20 Ø90 | 1:20 Ø90 | 1:20 Ø100 | ||
| Tipo de nariz del eje | D8 | D8 | 2-8 | ||
| Gamas de velocidad del eje | r/min | 7-2200 manual de 3 gamas |
7-2200 manual de 3 gamas |
30-3000 Solo eje |
|
| Diámetro de la canilla de Taistock | milímetro | Ø75 | |||
| Viaje de la canilla del residuos de mezcla | milímetro | 150 | |||
| Forma cónica de la canilla del residuos de mezcla | Ninguna TA 5 | ||||
| Max.travel de X-AXIS | milímetro | 280 | 305 | 280 | |
| Max.travelof Z-AXIS | milímetro | 685/935/1435/1935 | 685/935/1435/1935 | 685/935 | |
| Travesía rápida del eje de X/Z | m/min | 4/8 (750-1500) 4 6(2000) |
4/8 (750-1500) 4 6(2000) |
4/8 | |
| Tamaño de la caña de la herramienta (positon de la vertical 4) | milímetro | 25X25 | |||
| Eje de X/Z que coloca exactitud | milímetro | 0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) |
|
| Exactitud del axisrepeatability de X/Z | milímetro | 0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) |
|
| dimensiones de la máquina (L*W*H) |
milímetro | 2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) |
|
| Peso de la máquina | kilogramo | 2550/2600/2700/2800 | 2700/2750/2850/2950 | 2550/2600 | |
