Lugar de origen:
China
Certificación:
CE, ISO certification
Número de modelo:
CKA6166
El video
El video
El video
El video

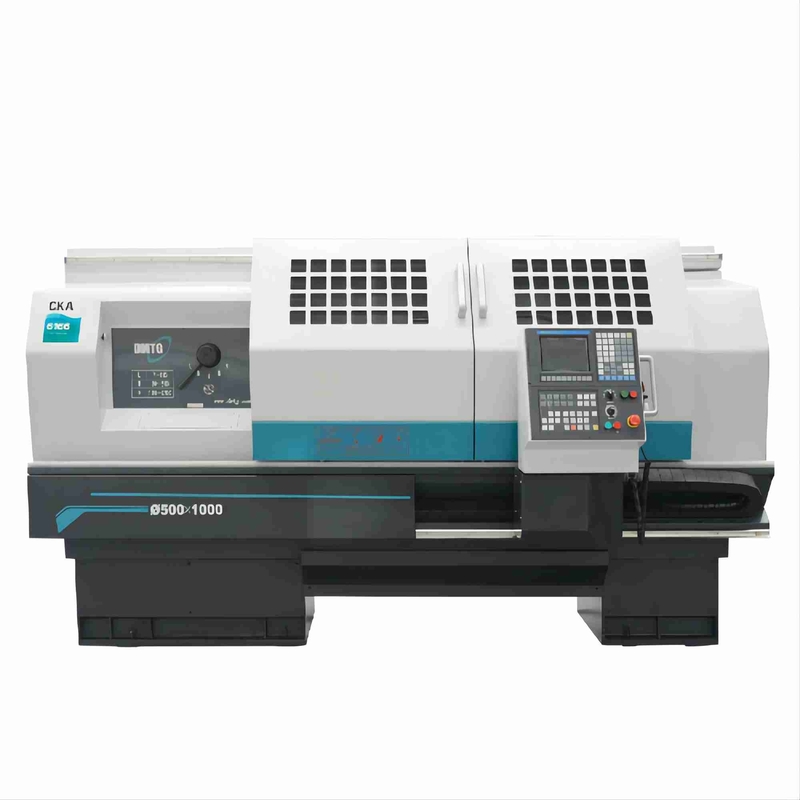

El CNC de la cama plana de la serie CKA6166 de China CKA tornea precio de la máquina del torno del CNC de Torno
Configuración de producto
| Configuración | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Tipo de la manera de la guía | Manera de la caja | ● | ● | ● | ● | ● | ● | ● |
| Forma del cambio de la velocidad de la impulsión principal | Motor servo manual | ● | ● | ● | ● | O | O | O |
| Motor servo automático | O | O | O | O | O | O | O | |
| Motor de la velocidad doble | — | — | O | O | — | — | — | |
| Motor común | — | — | — | — | O | O | O | |
| Motor inversor-conducido manual | O | O | O | O | ● | ● | ● | |
| Motor inversor-conducido automático | O | O | O | O | O | O | O | |
| Solo eje | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Tirada | Manual | ● | ● | ● | ● | ● | ● | ● |
| Tirada hidráulica hueco nacional | O | O | O | O | — | — | — | |
| Tirada hidráulica sólida nacional | O | O | — | — | — | — | — | |
| Tirada hidráulica hueco importada | O | O | O | O | O | O | O | |
| Tirada hidráulica sólida importada | O | O | O | O | O | O | O | |
| Residuos de mezcla | Residuos de mezcla manual | ● | ● | ● | ● | ● | ● | ● |
| Residuos de mezcla hidráulico | O | O | O | O | O | O | O | |

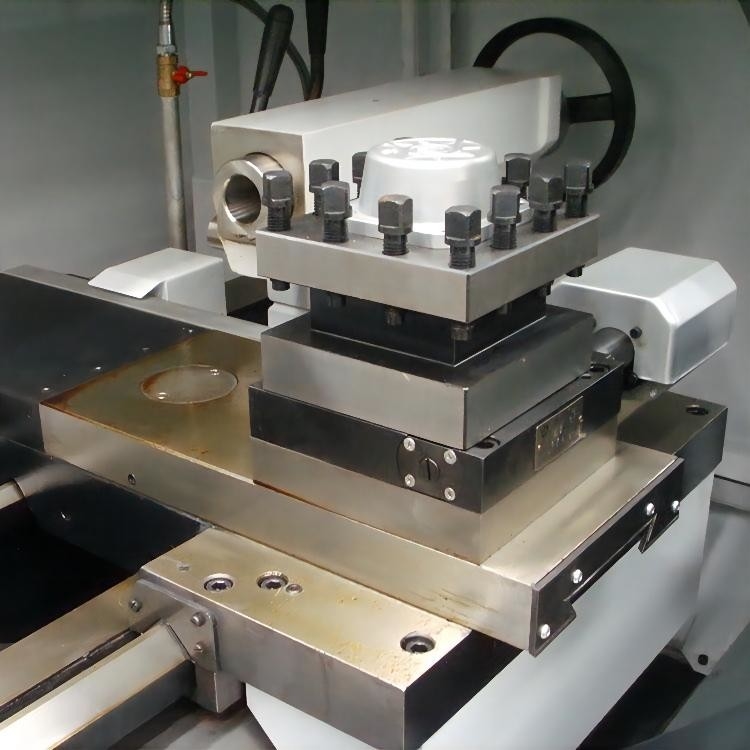

| Poste de la herramienta | Positon de la vertical 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon horizontal 8 | — | — | O | O | O | O | O | |
| Sistema de líquido refrigerador | Enfriamiento de aire forzado | ● | ● | ● | ● | — | — | — |
| Cambiador de calor para el panel eléctrico | O | O | O | O | ● | ● | ● | |
| Unidad de control termal eléctrica | O | O | O | O | O | O | O | |

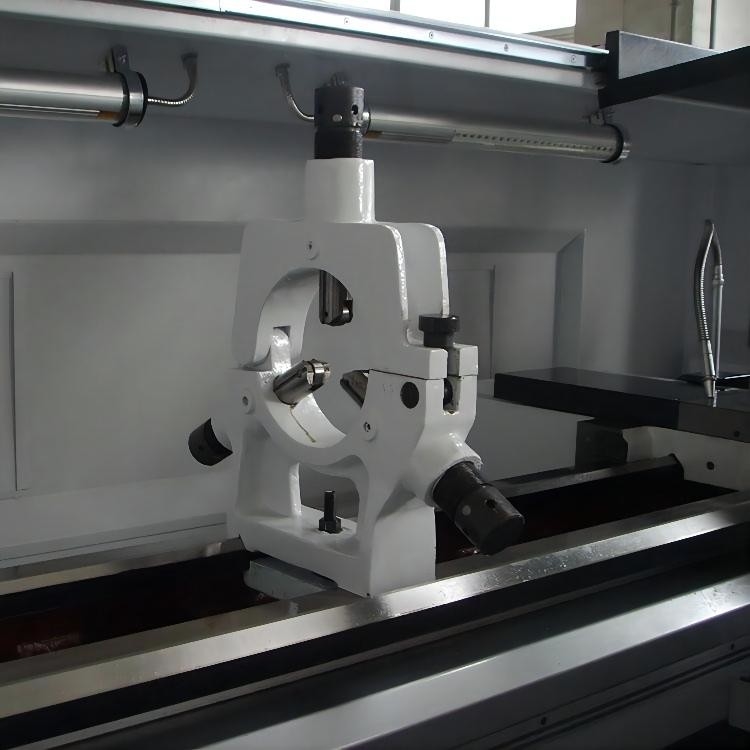

| las otras opciones o característica | Resto constante | O | O | O | O | O | O | O |
| Resto del seguidor | O | O | O | O | O | O | O | |
| tirada 4-Jaw | O | O | O | O | O | O | O | |
| Volante de dirección externo | O | O | O | O | O | O | O | |
●---Estándar O---Opcional —--N/A
Especificación principal
| Modelo del producto | UNIDAD | CKA6150 | CKA6166 | CKA6150i | |
| Diámetro máximo del oscilación sobre cama | milímetro | Ø500 | Ø660 | Ø500 | |
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø280 | Ø430 | Ø280 | |
| Longitud máxima del objeto | milímetro | 750/1000/1500/2000 | 750/1000/1500/2000 | 750/1000 | |
| Longitud de corte máxima | milímetro | 680/930/1430/1930 | 680/930/1430/1930 | 680/930 | |
| Diámetro de Max.turning | Posición de la vertical 4 | milímetro | Ø500 | Ø560 | Ø500 |
| Posición horizontal 6 | milímetro | Ø400 | Ø400 | Ø400 | |
| Posición horizontal 8 | milímetro | Ø370 | Ø370 | Ø370 | |
| Altura de centro del eje | milímetro | 250 | 330 | 250 | |
| Poder del motor del eje | kilovatio | 7.5/11 | 7.5/11 | 11/15 | |
| Diámetro interior de eje | milímetro | Ø82 | |||
| Forma cónica del diámetro interior de eje | 1:20 Ø90 | 1:20 Ø90 | 1:20 Ø100 | ||
| Tipo de nariz del eje | D8 | D8 | 2-8 | ||
| Gamas de velocidad del eje | r/min | 7-2200 manual de 3 gamas |
7-2200 manual de 3 gamas |
30-3000 Solo eje |
|
| Diámetro de la canilla de Taistock | milímetro | Ø75 | |||
| Viaje de la canilla del residuos de mezcla | milímetro | 150 | |||
| Forma cónica de la canilla del residuos de mezcla | Ninguna TA 5 | ||||
| Max.travel de X-AXIS | milímetro | 280 | 305 | 280 | |
| Max.travelof Z-AXIS | milímetro | 685/935/1435/1935 | 685/935/1435/1935 | 685/935 | |
| Travesía rápida del eje de X/Z | m/min | 4/8 (750-1500) 4 6(2000) |
4/8 (750-1500) 4 6(2000) |
4/8 | |
| Tamaño de la caña de la herramienta (positon de la vertical 4) | milímetro | 25X25 | |||
| Eje de X/Z que coloca exactitud | milímetro | 0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) |
|
| Exactitud del axisrepeatability de X/Z | milímetro | 0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) |
|
| dimensiones de la máquina (L*W*H) |
milímetro | 2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) |
|
| Peso de la máquina | kilogramo | 2550/2600/2700/2800 | 2700/2750/2850/2950 | 2550/2600 | |
Muestra del objeto
