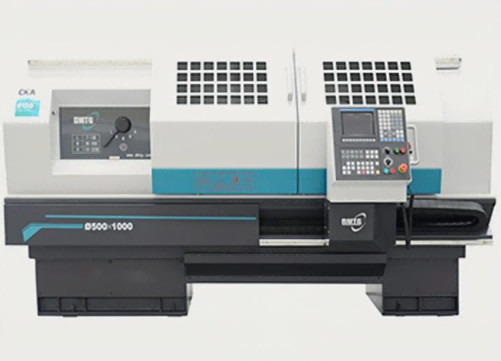

El torno universal del CNC de la cama plana trabaja a máquina 5.5KW el motor CKA6140/CKA6140i
Detalles del producto
| nombre: | Torno CNC de cama plana CKA6140/CKA6140i | Max. Swing Diameter sobre cama: | Ø400 mm |
|---|---|---|---|
| Diámetro máximo de oscilación sobre el deslizamiento transversal: | Ø200mm | Max. Workpiece Length: | 750/1000 mm |
| máx. longitud de corte: | 580/830 mm | Potencia del motor del husillo: | 5,5 kw |
| Orificio del husillo: | Ø52/Ø40mm | Tipo de nariz del eje: | A2-6/A2-5 |
| Gamas de velocidad del eje: | 20-2500 (manual de 2 rangos)/20-3500 (husillo único) | Desplazamiento rápido del eje X/Z: | 4/6m/min. |
| Resaltar |
Máquinas del torno del CNC de la cama plana,Máquinas del torno del CNC 5.5KW,Torno universal del CNC del ISO |
||
Descripción del producto
Proveedor de China del torno del CNC de la cama plana de universal de la serie CKA6140/CKA6140i de CKA
Presentación del producto
Esta máquina es un torno horizontal del control numérico controlado por (z) vertical y (x) coordenadas horizontales. Puede cortar automáticamente la superficie cilíndrica interna y externa, la superficie cónica, la superficie circular, la superficie del extremo, los procesos acanalar, chaflanar y otro para las diversas piezas del eje y del disco, y puede dar vuelta al hilo recto métrico, al hilo recto del hilo del extremo y de la pulgada y a diversas operaciones de torneado tales como hilos de la forma cónica. Es conveniente para la producción de multi-variedad, de medio y de pequeños productos del lote, y puede mostrar superioridad a las piezas complejas y de alta precisión.
Configuración de producto

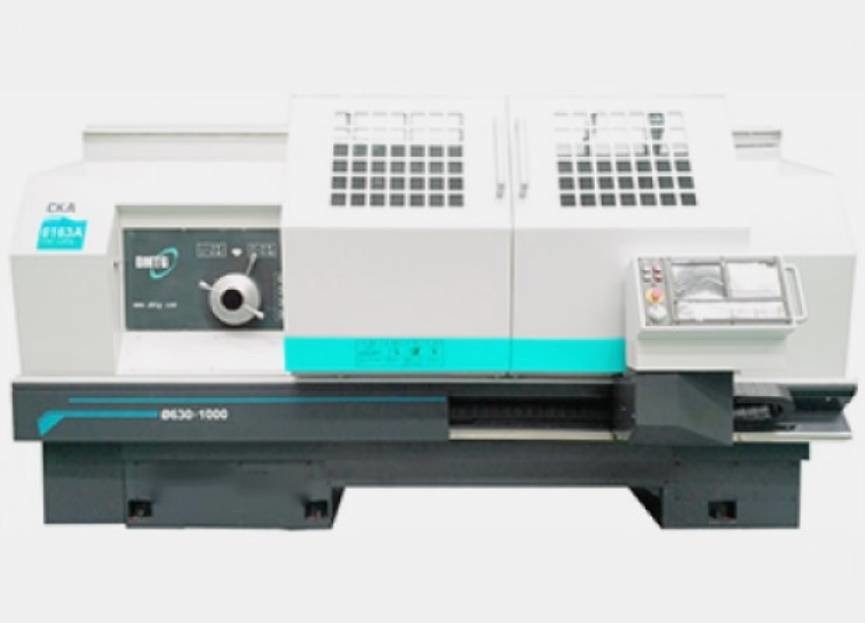

| Configuración | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Tipo de la manera de la guía | Manera de la caja | ● | ● | ● | ● | ● | ● | ● |
| Forma del cambio de la velocidad de la impulsión principal | Motor servo manual | ● | ● | ● | ● | O | O | O |
| Motor servo automático | O | O | O | O | O | O | O | |
| Motor de la velocidad doble | — | — | O | O | — | — | — | |
| Motor común | — | — | — | — | O | O | O | |
| Motor inversor-conducido manual | O | O | O | O | ● | ● | ● | |
| Motor inversor-conducido automático | O | O | O | O | O | O | O | |
| Solo eje | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Tirada | Manual | ● | ● | ● | ● | ● | ● | ● |
| Tirada hidráulica hueco nacional | O | O | O | O | — | — | — | |
| Tirada hidráulica sólida nacional | O | O | — | — | — | — | — | |
| Tirada hidráulica hueco importada | O | O | O | O | O | O | O | |
| Tirada hidráulica sólida importada | O | O | O | O | O | O | O | |
| Residuos de mezcla | Residuos de mezcla manual | ● | ● | ● | ● | ● | ● | ● |
| Residuos de mezcla hidráulico | O | O | O | O | O | O | O | |
| Poste de la herramienta | Positon de la vertical 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon horizontal 8 | — | — | O | O | O | O | O | |
| Sistema de líquido refrigerador | Enfriamiento de aire forzado | ● | ● | ● | ● | — | — | — |
| Cambiador de calor para el panel eléctrico | O | O | O | O | ● | ● | ● | |
| Unidad de control termal eléctrica | O | O | O | O | O | O | O | |
| las otras opciones o característica | Resto constante | O | O | O | O | O | O | O |
| Resto del seguidor | O | O | O | O | O | O | O | |
| tirada 4-Jaw | O | O | O | O | O | O | O | |
| Volante de dirección externo | O | O | O | O | O | O | O | |
●---Estándar O---Opcional —--N/A
Especificación principal

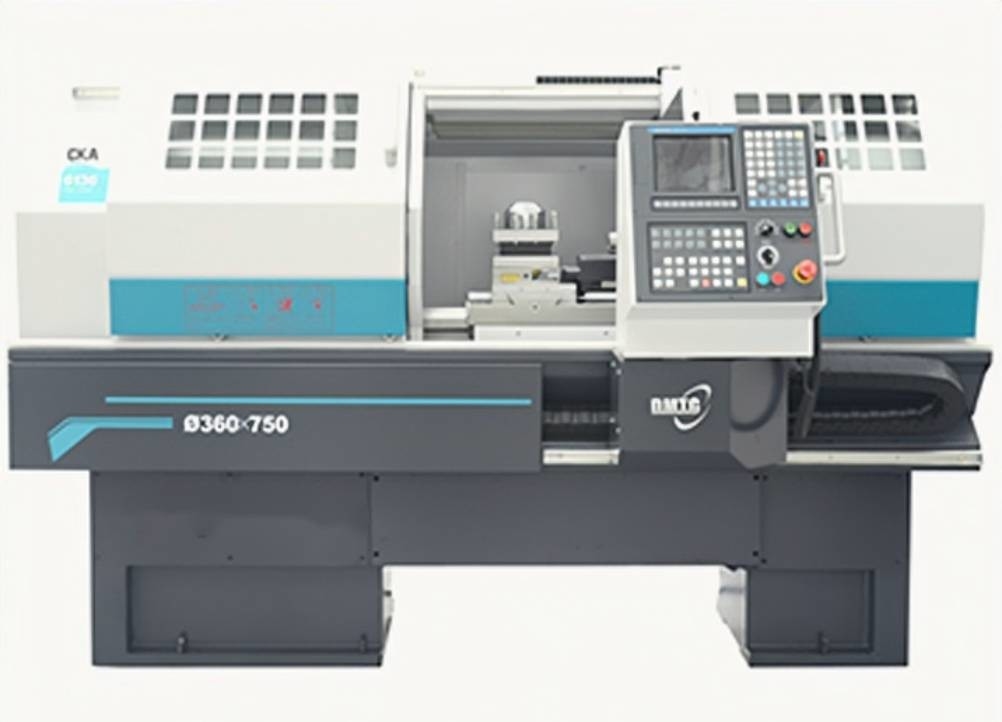

| Modelo del producto | UNIDAD | CKA6136 | CKA6136i | CKA6140 | CKA6140i | |
| Diámetro máximo del oscilación sobre cama | milímetro | Ø360 | Ø400 | |||
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø180 | Ø200 | |||
| Longitud máxima del objeto | milímetro | 750/1000 | 750/1000 | |||
| Longitud que corta máxima | milímetro | 580/830 | 580/830 | |||
| Diámetro de Max.turning | Posición de la vertical 4 | milímetro | Ø360 | Ø400 | ||
| Posición horizontal 6 | milímetro | Ø300 | Ø300 | |||
| Posición horizontal 8 | milímetro | — | — | |||
| Altura de centro del eje | milímetro | 186 | 200 | |||
| Poder del motor del eje | kilovatio | 5,5 | 5,5 | 5,5 | 5,5 | |
| Diámetro interior de eje | milímetro | Ø52 | Ø40 | Ø52 | Ø40 | |
| Forma cónica del diámetro interior de eje | TA 6 | TA 5 | TA 6 | TA 5 | ||
| Tipo de nariz del eje | 2-6 | 2-5 | 2-6 | 2-5 | ||
| Gamas de velocidad del eje | r/min | 20-2500 manual de 2 gamas |
20-3500 Solo eje |
20-2500 manual de 2 gamas |
20-3500 Solo eje |
|
| Diámetro de la canilla de Taistock | milímetro | Ø63 | Ø63 | |||
| Viaje de la canilla del residuos de mezcla | milímetro | 140 | 140 | |||
| Forma cónica de la canilla del residuos de mezcla | Ninguna TA 4 | Ninguna TA 4 | ||||
| Max.travel de X-AXIS | milímetro | 230 | 240 | |||
| Max.travelof Z-AXIS | milímetro | 580/830 | 580/830 | |||
| Travesía rápida del eje de X/Z | m/min | 4/6 | 4/6 | |||
| Tamaño de la caña de la herramienta (positon de la vertical 4) | milímetro | 20X20 | 20X20 | |||
| Eje de X/Z que coloca exactitud | milímetro | 0,018/ 0.021(750) 0.024(1000) |
0,018/ 0.021(750) 0.024(1000) |
|||
| Exactitud del axisrepeatability de X/Z | milímetro | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
|||
| dimensiones de la máquina (L*W*H) |
milímetro | 2300X1480X 1520(750) 2550X1480X 1520(1000) |
2300X1480X 1520(750) 2550X1480X 1520(1000) |
|||
| Peso de la máquina | kilogramo | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
|||
Packing&Shipping
FAQ
1: ¿Cómo puedo elegir las máquinas más convenientes?
: Por favor dígame sus especificaciones, podemos elegir el mejor modelo para usted, o usted puede elegir el modelo exacto. Usted puede también enviarnos los productos que dibujan, nosotros elegirá las máquinas más convenientes para usted.
2: ¿Cuál es sus productos principales de su compañía?
: Nos especializamos en toda clase de máquinas, tales como máquina del torno del CNC, fresadora del CNC, centro de mecanización vertical, máquinas del torno, perforadora, perforadora radial, máquina que aserraba, máquina de la talladora y así sucesivamente.
3: ¿Cuál es sus términos comerciales?
: MANDO, CFR y CIF todo aceptable.
4: ¿Cuál es las condiciones de pago?
: T/T, pago inicial del 30% cuando orden, pago de la balanza del 70% antes del envío; LC irrevocable a primera vista.
5: ¿Cuál es el MOQ?
: 1 sistema.
