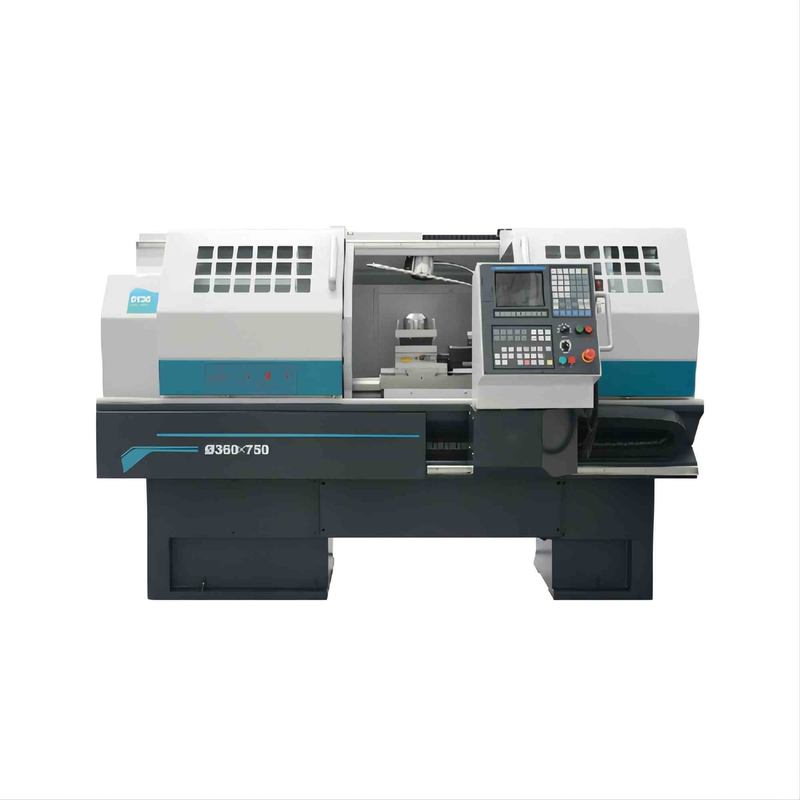

Máquina horizontal del CNC de la máquina CKA6136 CKA6136i del torno de la cama plana del eje 5.5KW
Detalles del producto
| Nombre: | Torno del CNC de la cama plana de CKA6136/CKA6136i | Diámetro máximo del oscilación sobre cama: | Ø360mm |
|---|---|---|---|
| Diámetro de Max.swing sobre diapositiva cruzada: | Ø180mm | Longitud máxima del objeto: | 750/1000m m |
| Longitud de corte máxima: | 580/830m m | Poder del motor del eje: | 5.5KW |
| Diámetro interior de eje: | Ø52/Ø40mm | Tipo de nariz del eje: | A2-6 /A2-5 |
| Gamas de velocidad del eje: | 20-2500 (2)/20-3500 del manual de la gama (solo eje) | Travesía rápida del eje de X/Z: | 4/6m/min |
| Resaltar |
Máquina del torno de la cama plana CKA6136,Máquina del torno de la cama plana 5.5KW,Máquina horizontal del CNC CKA6136 |
||
Descripción del producto
Máquina del torno de la cama plana del precio de la máquina del CNC de la serie CKA6136/CKA6136i China de CKA en venta
Presentación del producto

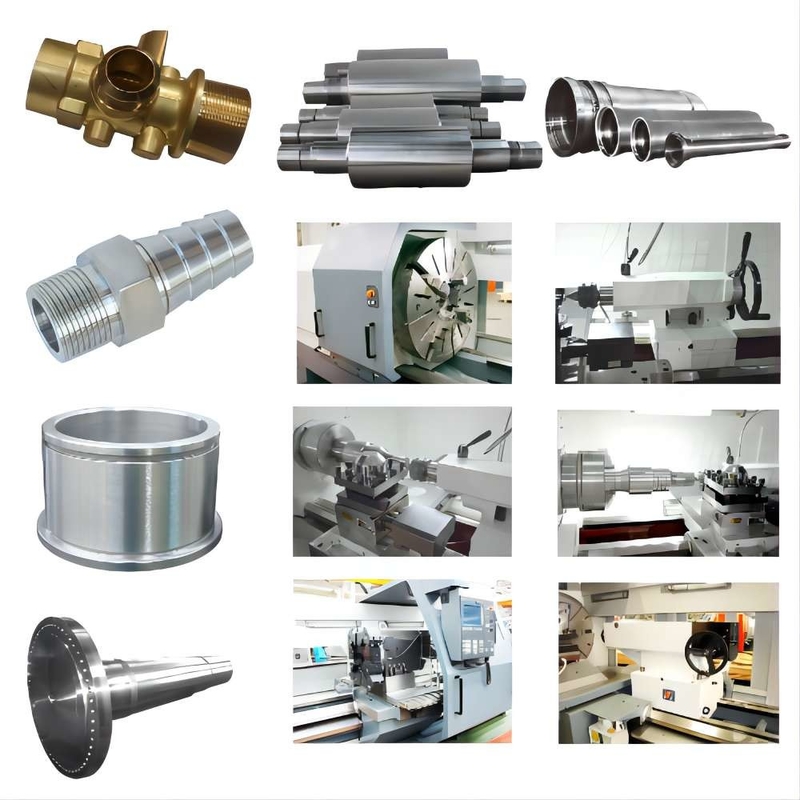

Los tornos del CNC de la serie de CKA son tornos horizontales del CNC controlados por (z) longitudinal y (x) coordenadas transversales. Puede terminar automáticamente la superficie cilíndrica interna y externa, la superficie cónica, la superficie del arco, la superficie del extremo, los procesos acanalar, chaflanar y otro para las diversas piezas del eje y del disco. Puede también dar vuelta a los hilos rectos métricos, a los hilos del extremo y a los hilos de la pulgada y a diverso rectos dando vuelta al proceso tal como hilo de la forma cónica. Es conveniente para la producción de productos de la multi-variedad, pequeños y medios del lote, y puede mostrar su superioridad especialmente para las piezas complejas y de alta precisión.
Configuración de producto
| Configuración | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Tipo de la manera de la guía | Manera de la caja | ● | ● | ● | ● | ● | ● | ● |
| Forma del cambio de la velocidad de la impulsión principal | Motor servo manual | ● | ● | ● | ● | O | O | O |
| Motor servo automático | O | O | O | O | O | O | O | |
| Motor de la velocidad doble | — | — | O | O | — | — | — | |
| Motor común | — | — | — | — | O | O | O | |
| Motor inversor-conducido manual | O | O | O | O | ● | ● | ● | |
| Motor inversor-conducido automático | O | O | O | O | O | O | O | |
| Solo eje | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Tirada | Manual | ● | ● | ● | ● | ● | ● | ● |
| Tirada hidráulica hueco nacional | O | O | O | O | — | — | — | |
| Tirada hidráulica sólida nacional | O | O | — | — | — | — | — | |
| Tirada hidráulica hueco importada | O | O | O | O | O | O | O | |
| Tirada hidráulica sólida importada | O | O | O | O | O | O | O | |
| Residuos de mezcla | Residuos de mezcla manual | ● | ● | ● | ● | ● | ● | ● |
| Residuos de mezcla hidráulico | O | O | O | O | O | O | O | |
| Poste de la herramienta | Positon de la vertical 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon horizontal 8 | — | — | O | O | O | O | O | |
| Sistema de líquido refrigerador | Enfriamiento de aire forzado | ● | ● | ● | ● | — | — | — |
| Cambiador de calor para el panel eléctrico | O | O | O | O | ● | ● | ● | |
| Unidad de control termal eléctrica | O | O | O | O | O | O | O | |
| las otras opciones o característica | Resto constante | O | O | O | O | O | O | O |
| Resto del seguidor | O | O | O | O | O | O | O | |
| tirada 4-Jaw | O | O | O | O | O | O | O | |
| Volante de dirección externo | O | O | O | O | O | O | O | |
●---Estándar O---Opcional —--N/A
Especificación principal
| Modelo del producto | UNIDAD | CKA6136 | CKA6136i | CKA6140 | CKA6140i | |
| Diámetro máximo del oscilación sobre cama | milímetro | Ø360 | Ø400 | |||
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø180 | Ø200 | |||
| Longitud máxima del objeto | milímetro | 750/1000 | 750/1000 | |||
| Longitud de corte máxima | milímetro | 580/830 | 580/830 | |||
| Diámetro de Max.turning | Posición de la vertical 4 | milímetro | Ø360 | Ø400 | ||
| Posición horizontal 6 | milímetro | Ø300 | Ø300 | |||
| Posición horizontal 8 | milímetro | — | — | |||
| Altura de centro del eje | milímetro | 186 | 200 | |||
| Poder del motor del eje | kilovatio | 5,5 | 5,5 | 5,5 | 5,5 | |
| Diámetro interior de eje | milímetro | Ø52 | Ø40 | Ø52 | Ø40 | |
| Forma cónica del diámetro interior de eje | TA 6 | TA 5 | TA 6 | TA 5 | ||
| Tipo de nariz del eje | 2-6 | 2-5 | 2-6 | 2-5 | ||
| Gamas de velocidad del eje | r/min | 20-2500 manual de 2 gamas |
20-3500 Solo eje |
20-2500 manual de 2 gamas |
20-3500 Solo eje |
|
| Diámetro de la canilla de Taistock | milímetro | Ø63 | Ø63 | |||
| Viaje de la canilla del residuos de mezcla | milímetro | 140 | 140 | |||
| Forma cónica de la canilla del residuos de mezcla | Ninguna TA 4 | Ninguna TA 4 | ||||
| Max.travel de X-AXIS | milímetro | 230 | 240 | |||
| Max.travelof Z-AXIS | milímetro | 580/830 | 580/830 | |||
| Travesía rápida del eje de X/Z | m/min | 4/6 | 4/6 | |||
| Tamaño de la caña de la herramienta (positon de la vertical 4) | milímetro | 20X20 | 20X20 | |||
| Eje de X/Z que coloca exactitud | milímetro | 0,018/ 0.021(750) 0.024(1000) |
0,018/ 0.021(750) 0.024(1000) |
|||
| Exactitud del axisrepeatability de X/Z | milímetro | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
|||
| dimensiones de la máquina (L*W*H) |
milímetro | 2300X1480X 1520(750) 2550X1480X 1520(1000) |
2300X1480X 1520(750) 2550X1480X 1520(1000) |
|||
| Peso de la máquina | kilogramo | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
|||
