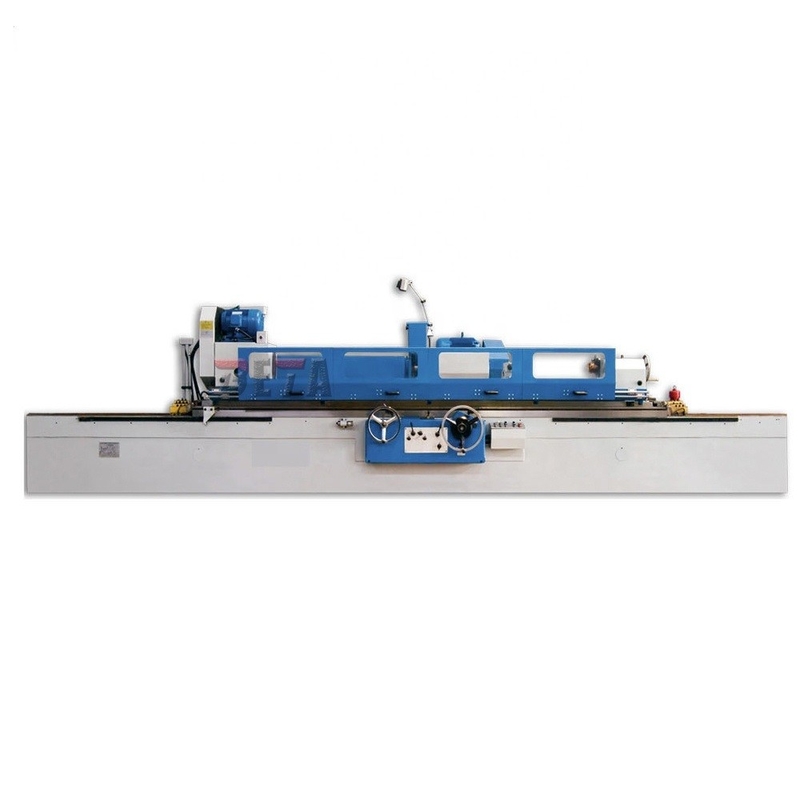

M1463 amoladora cilíndrica universal Machine del metal del viaje de la máquina de pulir 450m m
Detalles del producto
| Nombre de producto: | Máquina de pulir cilíndrica M1463 | Distancia entre los centros: | 2000/3000/4000/5000m m |
|---|---|---|---|
| Tierra del diámetro: | 30-630m m | Peso máximo del pedazo del trabajo: | 3000kg |
| Velocidad del eje de Workhead: | 50HZ: 14-140 Stepless r/min | Ángulo que gira sobre un eje de la cabeza de la rueda: | 1100/550 r/min |
| Viaje máximo: | 450m m | Peso bruto: | 18(2000). 19(3000)、 del、 24(4000) 26(5000) t |
| Resaltar |
Máquina de pulir cilíndrica universal,Máquina de pulir cilíndrica M1463,amoladora Machine del metal del viaje de 450m m |
||
Descripción del producto
M14 amoladora cilíndrica del metal de la máquina de pulir del universal de la serie M1463
Esta serie de amoladoras cilíndricas utiliza mecanismos que entrelazan eléctricos e hidráulicos con las diversas piezas móviles, que son seguras y confiables actuar. Es conveniente para moler la precisión IT6-IT5 los objetos rotatorios cilíndricos o cónicos. Es conveniente para los talleres de la producción de la pieza única y de lote.
CARACTERÍSTICAS ESTRUCTURALES
| Accesorios estándar | Accesorios opcionales | ||
| El tanque de agua de enfriamiento | Hierro del cojín de nivelación | Soporte de equilibrio de la rueda | Resto de posición central de cierre |
| Aparador externo del círculo | Luz de trabajo | Sepatator magnético | Aparador de la rueda de cara del extremo |
| Tirada de la muela abrasiva y manipulación de las herramientas |
Marco de centro abierto | Separador magnético filtro de la correa |
Aparador de la rueda del radio |
| Estándar abierto del marco de centro | centro | dispositivo de centro de pulido | |
| Eje de la balanza | abrasivos redondos internos (solamente series M14) | ||
Parámetros técnicos principales
| ARTÍCULO | UNIDAD | M1463 | |
| Distancia entre los centros | milímetro | 2000, 3000, 4000, 5000 | |
| Altura de centro | milímetro | 370 | |
| Dia. Ground (O.D) | milímetro | 30-630 | |
| Dia. Ground (identificación) | milímetro | 30-250 | |
| Tierra máxima de la longitud (O.D) | milímetro | 2000, 3000, 4000, 5000 | |
| Tierra máxima de la longitud (identificación) | milímetro | 320 | |
| Peso máximo del pedazo del trabajo | kilogramo | 3000 | |
| Ángulo que gira sobre un eje | ° | +90° | |
| Forma cónica de centro | TA | 80 métricos # | |
| Velocidad del eje | r/min | 50HZ: 14~140 stepless | |
| Ángulo que gira sobre un eje | r/min | 1100/550 | |
| Viaje rápido de Wheelhead | milímetro | 100 | |
| Viaje máximo | milímetro | 450 | |
| Ángulo que gira sobre un eje | ° | -30° | |
| Alimentación de mano por. | rev | 4/finish áspero 0,5 | |
| Alimentación de mano por. | gra | Áspero: 0,02 finales: 0,0025 | |
| Tamaño de la rueda (ODxWxID) | milímetro | 600x75x305 | |
| Velocidad periférica | m/s | 35/17.5 | |
| Velocidad del eje | r/min | 10000 | |
| Tamaño de la rueda | milímetro | Máximo: minuto 175x32x32: 30x25x10 | |
| Alimentación de mano por. | rev | 5 | |
| Ángulo que gira sobre un eje máximo de la tabla | Cockwise | ° | 2° (2000), 1 ° (3000,4000,5000) |
| En sentido contrario a las agujas del relojdejktw'n | ° | 4° (2000), 3° (3000) 2.5° (4000), 1.5° (5000) |
|
| Gama de velocidad longitudinal de tabla | m/min | 0.1-2.5 | |
| Forma cónica de centro | TA | 80 métricos # | |
| Viaje de la canilla | milímetro | 70 | |
| Poder del motor de Wheelhead | kilovatio | 7/11 | |
| Pulido interno | kilovatio | 1,5 | |
| Poder del motor de Workhead | kilovatio | 15 | |
| Peso bruto | t | 18(2000), 19(3000) 24(4000), 26(5000) |
|
| Dimensión que embala | cm | 640 x 240 x 226(2000) 826 x 240 x 226(3000) 1050 x 240 x 226(4000) 1250 x 240 x 226(5000) |
|
