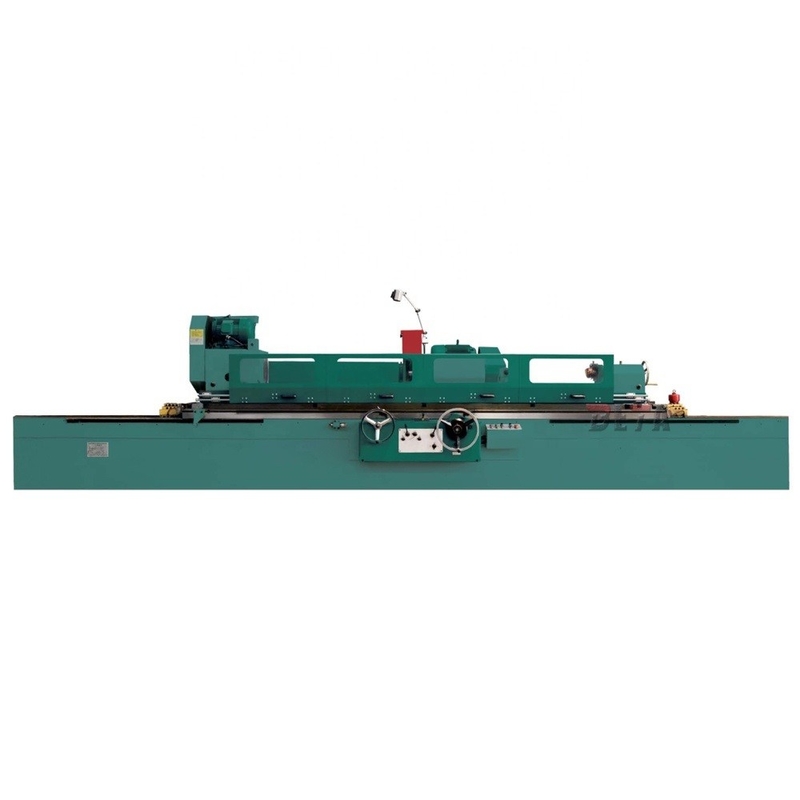

Alta precisión cilíndrica universal M1432B de la máquina de pulir
Detalles del producto
| Nombre de producto: | Máquina de pulir cilíndrica de M1432B | Distancia entre los centros: | 1000/1500/2000/3000m m |
|---|---|---|---|
| Tierra del diámetro: | 8-320m m | Peso máximo del pedazo del trabajo: | 150kg |
| Velocidad del eje de Workhead: | 50HZ: 25-220 Stepless r/min | Ángulo que gira sobre un eje de la cabeza de la rueda: | 1670 r/min |
| Viaje máximo: | 246m m | Peso bruto: | 5.3(1000). 6.1(1500)、 del、 7.9(2000) 9.9(3000) t |
| Resaltar |
Máquina de pulir cilíndrica de M1432B,Máquina de pulir cilíndrica del ISO,Máquina de pulir universal de la alta precisión |
||
Descripción del producto
Máquina de pulir cilíndrica del universal de la serie M1432B de la alta precisión M14
Esta serie de amoladoras cilíndricas utiliza mecanismos que entrelazan eléctricos e hidráulicos con las diversas piezas móviles, que son seguras y confiables actuar. Es conveniente para moler la precisión IT6-IT5 los objetos rotatorios cilíndricos o cónicos. Es conveniente para los talleres de la producción de la pieza única y de lote.
CARACTERÍSTICAS ESTRUCTURALES
| Accesorios estándar | Accesorios opcionales | ||
| El tanque de agua de enfriamiento | Hierro del cojín de nivelación | Soporte de equilibrio de la rueda | Resto de posición central de cierre |
| Aparador externo del círculo | Luz de trabajo | Sepatator magnético | Aparador de la rueda de cara del extremo |
| Tirada de la muela abrasiva y manipulación de las herramientas |
Marco de centro abierto | Separador magnético filtro de la correa |
Aparador de la rueda del radio |
| Estándar abierto del marco de centro | centro | dispositivo de centro de pulido | |
| Eje de la balanza | abrasivos redondos internos (solamente series M14) | ||
Parámetros técnicos principales
| ARTÍCULO | UNIDAD | M1432B | |
| Distancia entre los centros | milímetro | 1000, 1500, 2000, 3000 | |
| Altura de centro | milímetro | 180 | |
| Dia. Ground (O.D) | milímetro | 8-320 | |
| Dia. Ground (identificación) | milímetro | 30-100 | |
| Tierra máxima de la longitud (O.D) | milímetro | 1000, 1500, 2000, 3000 | |
| Tierra máxima de la longitud (identificación) | milímetro | 125 | |
| Peso máximo del pedazo del trabajo | kilogramo | 150 | |
| Ángulo que gira sobre un eje | ° | +90° | |
| Forma cónica de centro | TA | 4 | |
| Velocidad del eje | r/min | 50HZ: 25~220 Stepless | |
| Ángulo que gira sobre un eje | r/min | 1670 | |
| Viaje rápido de Wheelhead | milímetro | 50 | |
| Viaje máximo | milímetro | 246 | |
| Ángulo que gira sobre un eje | ° | -30° | |
| Alimentación de mano por. | rev | 2/finish áspero 0,5 | |
| Alimentación de mano por. | gra | Áspero: 0,01 finales: 0,0025 | |
| Tamaño de la rueda (ODxWxID) | milímetro | 400x50x203 (1000, 1500) 500x50x203 (2000,3000) |
|
| Velocidad periférica | m/s | 35 | |
| Velocidad del eje | r/min | 10000/15000 | |
| Tamaño de la rueda | milímetro | Máximo: minuto 50x25x13: 17x20x6 | |
| Alimentación de mano por. | rev | 6 | |
| Ángulo que gira sobre un eje máximo de la tabla | Cockwise | ° | 3° |
| En sentido contrario a las agujas del relojdejktw'n | ° | 7°(1000), 6° (1500) 5° (2000), 3° (3000) |
|
| Gama de velocidad longitudinal de tabla | m/min | 0.1-4 | |
| Forma cónica de centro | TA | 4 | |
| Viaje de la canilla | milímetro | 30 | |
| Poder del motor de Wheelhead | kilovatio | 5,5 (1000,1500), 7,5 (2000,3000) | |
| Pulido interno | kilovatio | 1,1 | |
| Poder del motor de Workhead | kilovatio | 1,5 | |
| Peso bruto | t | 5.3(1000). 6.1(1500) 7.9(2000), 9.9(3000) |
|
| Dimensión que embala | cm | 326 x 200 x 205(1000) 426 x 200 x 205(1500) 540 x 200 x 205(2000) 739 x 200 x 205(3000) |
|
