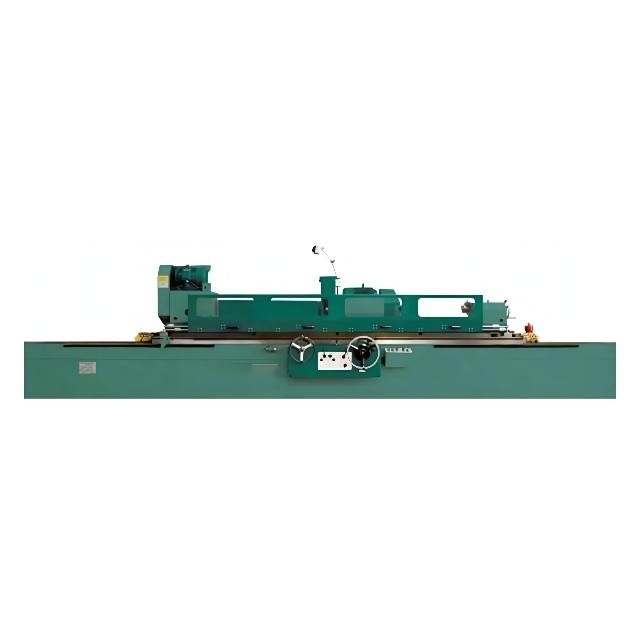

M1363 máquina de pulir externa circular 3000kg con exactitud de IT5 IT6
Detalles del producto
| Nombre de producto: | Máquina de pulir cilíndrica M1363 | Distancia entre los centros: | 2000/3000/4000/5000m m |
|---|---|---|---|
| Tierra del diámetro: | 30-630m m | Peso máximo del pedazo del trabajo: | 3000kg |
| Velocidad del eje de Workhead: | 50HZ: 6.5~65 Stepless r/min | Ángulo que gira sobre un eje de la cabeza de la rueda: | 870 r/min |
| Viaje máximo: | 475m m | Peso bruto: | 18(2000)、 del、 22(3000) 23(4000) 26(5000) |
| Resaltar |
máquina de pulir externa 3000kg,Máquina de pulir externa IT5,Máquina de pulir circular IT6 |
||
Descripción del producto
M13 precio de Cylindrical Grinding Machine del fabricante de la serie M1363 China
- La máquina se diseña y se fabrica para moler superficies externas cilíndricas o cónicas con la exactitud de IT5 y de IT6.
- El viaje longitudinal de la mesa de trabajo es controlado steplessly por el sistema hydráulico, y también a mano la rueda. El acercamiento y el retiro rápidos de la cabeza de la rueda es haber controlado hidráulico, la entrada es realizada por hidráulico y el volante de dirección.
| Accesorios estándar | Accesorios opcionales | ||
| El tanque de agua de enfriamiento | Hierro del cojín de nivelación | Soporte de equilibrio de la rueda | Resto de posición central de cierre |
| Aparador externo del círculo | Luz de trabajo | Sepatator magnético | Aparador de la rueda de cara del extremo |
| Tirada de la muela abrasiva y manipulación de las herramientas |
Marco de centro abierto | Separador magnético filtro de la correa |
Aparador de la rueda del radio |
| Estándar abierto del marco de centro | centro | dispositivo de centro de pulido | |
| Eje de la balanza | abrasivos redondos internos (solamente series M14) | ||
Parámetros técnicos principales
| Capacidad general | ARTÍCULO | UNIDAD | M1363 | MQ1363 | |
| Distancia entre los centros | milímetro | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Altura de centro | milímetro | 370 | 350 | ||
| Dia. Ground (O.D) | milímetro | 30-630 | 30-630 | ||
| Tierra máxima de la longitud (O.D) | milímetro | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Peso máximo del pedazo del trabajo | kilogramo | 3000 | 1500 | ||
| Cabeza del trabajo | Forma cónica de centro | TA | 80 métricos # | 6 | |
| Velocidad del eje | r/min | 50HZ: 6.5~65 Stepless | 50HZ: 10~100 Stepless | ||
| Cabeza de la rueda | Ángulo que gira sobre un eje | r/min | 870 | 870 | |
| Viaje rápido de Wheelhead | milímetro | 100 | 100 | ||
| Viaje máximo | milímetro | 475 | 438 | ||
| Alimentación de mano por. | rev | 4/finish áspero 0,5 | 4/finish áspero 0,5 | ||
| Alimentación de mano por. | gra | Áspero: 0,02 finales: 0,0025 | Áspero: 0,02 finales: 0,0025 | ||
| Tamaño de la rueda (ODxWxID) | milímetro | 750x75x305 | 750x75x305 | ||
| Velocidad periférica | m/s | 35 | 35 | ||
| Tabla | Alimentación de mano por. | rev | 5 | 5 | |
| Ángulo que gira sobre un eje máximo de la tabla | Cockwise | ° | 2° (2000), 1° (3000,4000,5000) | 3° (1500), 2° (2000,3000), 1° (4000) |
|
| En sentido contrario a las agujas del relojdejktw'n | ° | 4°(2000), 3° (3000) 2° (4000), 1.5° (5000) |
6° (1500), 5° (2000) 3° (3000), 2° (4000) |
||
| Gama de velocidad longitudinal de tabla | m/min | 0.1-2.5 | 0.1-3 | ||
| Residuos de mezcla | Forma cónica de centro | TA | 80 métricos # | 6 | |
| Viaje de la canilla | milímetro | 70 | 70 | ||
| Motor | Poder del motor de Wheelhead | kilovatio | 22 | 18,5 | |
| Poder del motor de Workhead | kilovatio | 15 | 5,5 | ||
| Máquina | Peso bruto | t | 18(2000), 22(3000) 23(4000), 26(5000) |
10(1500), 11(2000) 17 (3000), 20(4000) |
|
| Dimensión que embala | cm | 640 x 240 x 226(2000) 826 x 240 x 226(3000) 1050 x 240 x 226(4000) 1250 x 240 x 226(5000) |
456 x 209 x 210(1500) 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
Aspectos destacados del producto
M13 precio de Cylindrical Grinding Machine del fabricante de la serie M1363 China - La máquina se diseña y se fabrica para moler superficies externas cilíndricas o cónicas con la exactitud de IT5 y de IT6. - El viaje longitudinal de la mesa de trabajo es controlado steplessly por el sistema hydr...
