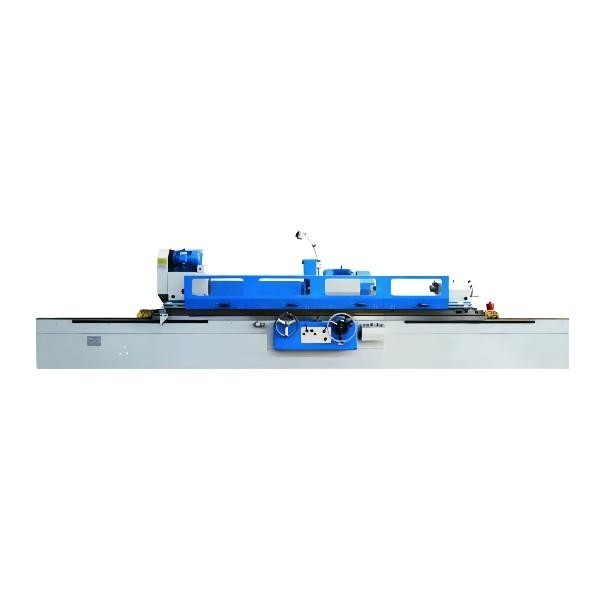

Máquina de pulir cilíndrica resistente M1350A universal M1350B
Detalles del producto
| Nombre de producto: | Máquina de pulir cilíndrica de M1350A/B | Distancia entre los centros: | 2000/3000/4000m m |
|---|---|---|---|
| Tierra del diámetro: | 25-500m m | Peso máximo del pedazo del trabajo: | 2000kg |
| Velocidad del eje de Workhead: | 50HZ: 10~100 Stepless r/min | Ángulo que gira sobre un eje de la cabeza de la rueda: | 870 r/min |
| Viaje máximo: | 438m m | Peso bruto: | 13(2000)、 del、 17.4(3000) 20(4000) |
| Resaltar |
Máquina de pulir cilíndrica resistente,Máquina de pulir cilíndrica de M1350B,Amoladora universal resistente Machine |
||
Descripción del producto
M13 máquina de pulir cilíndrica resistente del universal de la serie M1350A/B
Esta serie de amoladora cilíndrica adopta eléctrico y el mecanismo que entrelaza hidráulico, todas las piezas móviles, y la operación es seguros y confiables. Es conveniente para moler la precisión IT6-IT5 los objetos rotatorios cilíndricos o cónicos. Conveniente para los talleres de la producción de la pieza única y de lote.
La alimentación horizontal de la cabeza de la rueda es conducida por la presión hydráulica de realizar la alimentación periódica micro-automática y el avance y el retratamiento rápidos. La alimentación gruesa y fina se puede también hacer manualmente.
Las mesas de trabajo de la serie M1350, M1450, y M1363 y los carriles principales de la rueda adoptan los carriles estáticos, que pueden moverse suavemente a las velocidades bajas.
Las ruedas de la serie M1350, M1450, y M1363 adoptan los ejes principales de la alto-rigidez con alta exactitud de la rotación y buena rigidez. La cabeza de trabajo adopta el convertidor de frecuencia para realizar la regulación stepless de la velocidad.
| Accesorios estándar | Accesorios opcionales | ||
| El tanque de agua de enfriamiento | Hierro del cojín de nivelación | Soporte de equilibrio de la rueda | Resto de posición central de cierre |
| Aparador externo del círculo | Luz de trabajo | Sepatator magnético | Aparador de la rueda de cara del extremo |
| Tirada de la muela abrasiva y manipulación de las herramientas |
Marco de centro abierto | Separador magnético filtro de la correa |
Aparador de la rueda del radio |
| Estándar abierto del marco de centro | centro | dispositivo de centro de pulido | |
| Eje de la balanza | abrasivos redondos internos (solamente series M14) | ||
Parámetros técnicos principales
| Capacidad general | ARTÍCULO | UNIDAD | M1350A/B | |
| Distancia entre los centros | milímetro | 2000, 3000, 4000 | ||
| Altura de centro | milímetro | 270 | ||
| Dia. Ground (O.D) | milímetro | 25-500 | ||
| Tierra máxima de la longitud (O.D) | milímetro | 2000, 3000, 4000 | ||
| Peso máximo del pedazo del trabajo | kilogramo | 2000 | ||
| Cabeza del trabajo | Forma cónica de centro | TA | 6 | |
| Velocidad del eje | r/min | 50HZ: 10~100 Stepless | ||
| Cabeza de la rueda | Ángulo que gira sobre un eje | r/min | 870 | |
| Viaje rápido de Wheelhead | milímetro | 100 | ||
| Viaje máximo | milímetro | 438 | ||
| Alimentación de mano por. | rev | 4/finish áspero 0,5 | ||
| Alimentación de mano por. | gra | Áspero: 0,02 finales: 0,0025 | ||
| Tamaño de la rueda (ODxWxID) | milímetro | 750x75x305 | ||
| Velocidad periférica | m/s | 35 | ||
| Tabla | Alimentación de mano por. | rev | 5 | |
| Ángulo que gira sobre un eje máximo de la tabla | Cockwise | ° | 2° (2000,3000), 1° (4000) | |
| En sentido contrario a las agujas del relojdejktw'n | ° | 5° (2000), 3° (3000) 2° (4000) |
||
| Gama de velocidad longitudinal de tabla | m/min | 0.1-3 | ||
| Residuos de mezcla | Forma cónica de centro | TA | 6 | |
| Viaje de la canilla | milímetro | 70 | ||
| Motor | Poder del motor de Wheelhead | kilovatio | 15 | |
| Poder del motor de Workhead | kilovatio | 7,5 | ||
| Máquina | Peso bruto | t | 13(2000), 17.4(3000), 20(4000) | |
| Dimensión que embala | cm | 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
