Lugar de origen:
China
Certificación:
CE, ISO certification
Número de modelo:
MW1320
El video
El video
El video
El video

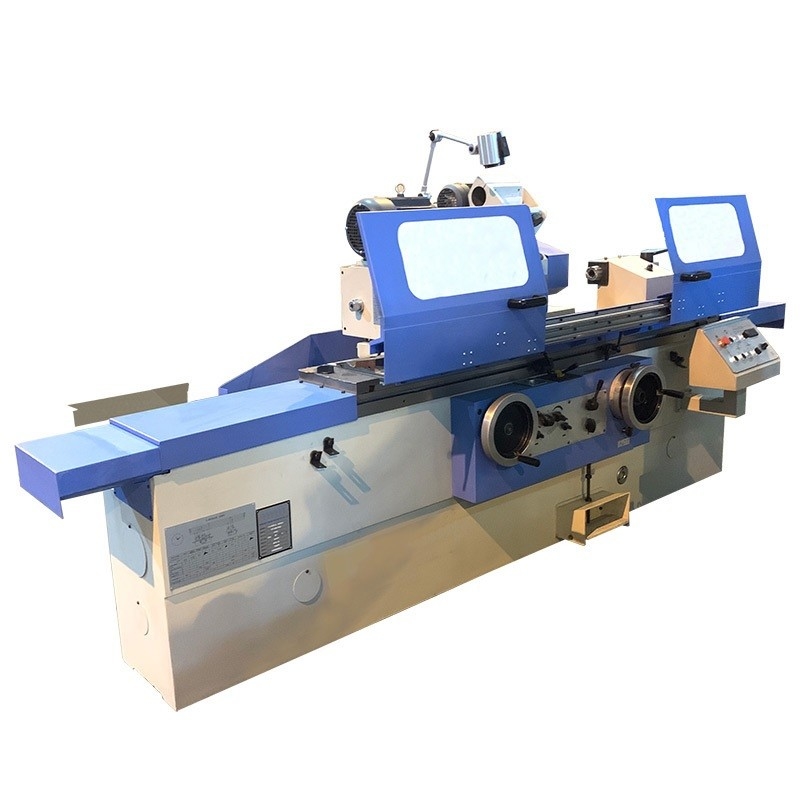

Máquina de pulir cilíndrica universal de la serie M13 MW1320 de la alta precisión
Esta serie de amoladoras cilíndricas utiliza mecanismos que entrelazan eléctricos e hidráulicos con las diversas piezas móviles, que son seguras y confiables actuar. Es conveniente para moler la precisión IT6-IT5 los objetos rotatorios cilíndricos o cónicos. Es conveniente para los talleres de la producción de la pieza única y de lote.
| Accesorios estándar | Accesorios opcionales | ||
| El tanque de agua de enfriamiento | Hierro del cojín de nivelación | Soporte de equilibrio de la rueda | Resto de posición central de cierre |
| Aparador externo del círculo | Luz de trabajo | Sepatator magnético | Aparador de la rueda de cara del extremo |
| Tirada de la muela abrasiva y manipulación de las herramientas |
Marco de centro abierto | Separador magnético filtro de la correa |
Aparador de la rueda del radio |
| Estándar abierto del marco de centro | centro | dispositivo de centro de pulido | |
| Eje de la balanza | abrasivos redondos internos (solamente series M14) | ||
Parámetros técnicos principales
| Capacidad general | ARTÍCULO | UNIDAD | MW1320 | |
| Distancia entre los centros | milímetro | 500.750 | ||
| Altura de centro | milímetro | 135 | ||
| Dia. Ground (O.D) | milímetro | 8-200 | ||
| Tierra máxima de la longitud (O.D) | milímetro | 500.750 | ||
| Peso máximo del pedazo del trabajo | kilogramo | 100 | ||
| Cabeza del trabajo | Forma cónica de centro | TA | 4 | |
| Velocidad del eje | r/min | 50HZ: 25~380 Stepless | ||
| Cabeza de la rueda | Ángulo que gira sobre un eje | r/min | 1335 | |
| Viaje rápido de Wheelhead | milímetro | 50 | ||
| Viaje máximo | milímetro | 205 | ||
| Alimentación de mano por. | rev | 2/finish áspero 0,5 | ||
| Alimentación de mano por. | gra | Áspero: 0,01 finales: 0,0025 | ||
| Tamaño de la rueda (ODxWxID) | milímetro | 500x50x203 | ||
| Velocidad periférica | m/s | 35 | ||
| Tabla | Alimentación de mano por. | rev | 6 | |
| Ángulo que gira sobre un eje máximo de la tabla | Cockwise | ° | 3° | |
| En sentido contrario a las agujas del relojdejktw'n | ° | 9° (500), 8° (750) | ||
| Gama de velocidad longitudinal de tabla | m/min | 0.1-4 | ||
| Residuos de mezcla | Forma cónica de centro | TA | 4 | |
| Viaje de la canilla | milímetro | 30 | ||
| Motor | Poder del motor de Wheelhead | kilovatio | 6 | |
| Poder del motor de Workhead | kilovatio | 1,1 | ||
| Máquina | Peso bruto | t | 3(500), 3.1(750) | |
| Dimensión que embala | cm | 235x203x 205(500) 275x203x 205(750) | ||
