El CNC vertical de la alta exactitud de V2C V2S tornea velocidad horizontal de 8 estaciones
Detalles del producto
| Nombre de producto: | Torno vertical del CNC V2 | Diámetro máximo del oscilación: | 430/500m m |
|---|---|---|---|
| Altura que corta máxima: | 350 milímetros | Diámetro que corta máximo: | 280/330 milímetro |
| Forma de la nariz del eje: | A2-6, A2-8 | Gama de velocidad del eje: | 50-4000 r/min, 50-3000 r/min |
| salida del motor principal: | 11/15,15/18.5 | esfuerzo de torsión de max.output del eje: | motor de 272β motor/400α, motor de 447β motor/680α |
| diámetro de la tirada: | 8/10 pulgada | De tipo standard de la torrecilla: | 8 estaciones horizontales de la herramienta |
| Resaltar |
El CNC vertical de V2S tornea,8 tornos verticales del CNC de las estaciones,El trabajar a máquina de alta velocidad del CNC de V2C |
||
Descripción del producto

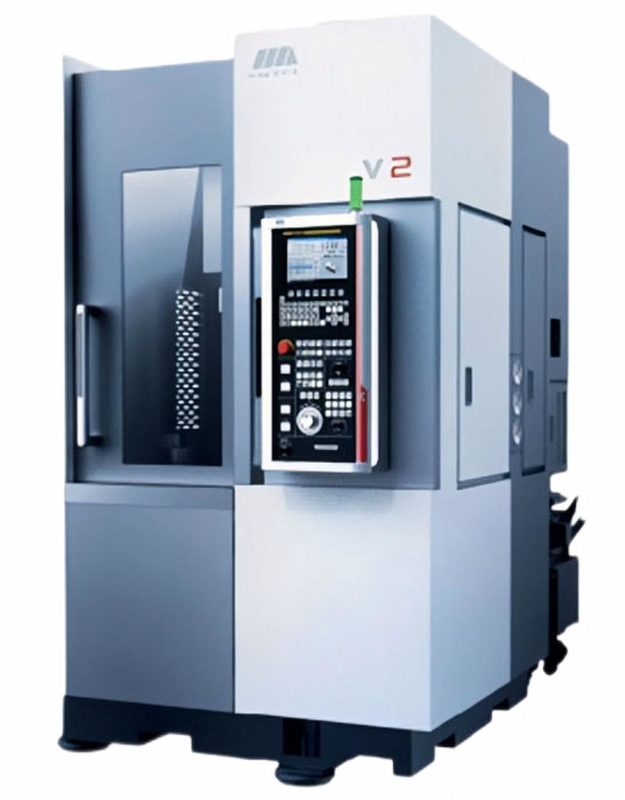

El CNC vertical directo de las ventas V2C/V2S tornea velocidad y exactitud
Introducción de productos

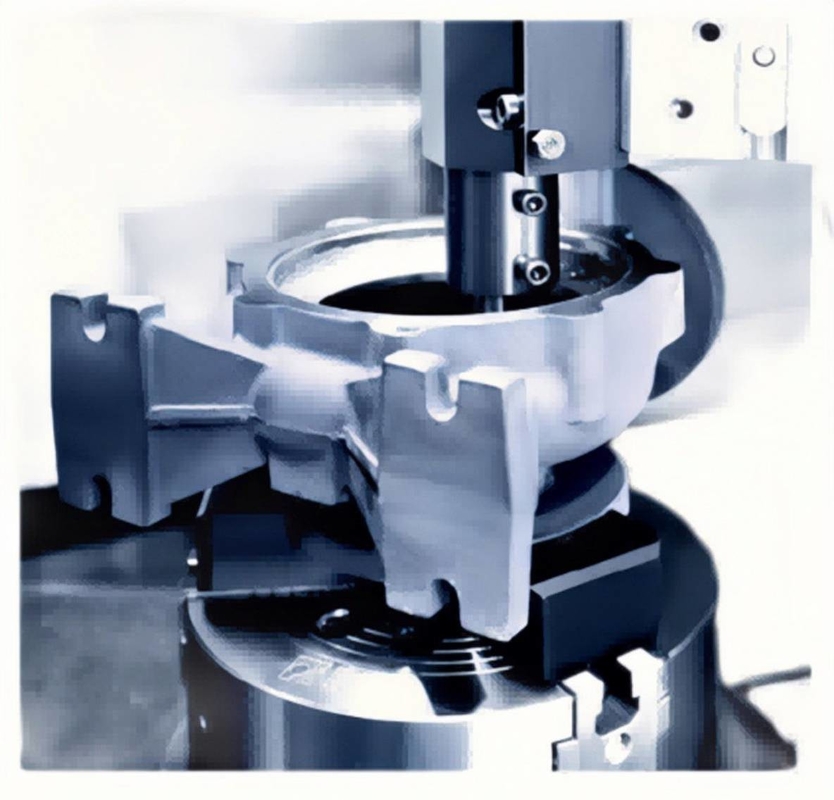

estructura de la Alto-rigidez de conveniente compacto y fuerte para procesar a las piezas de automóvil tales como discos tamaño pequeño del freno,
ruedas volantes .etc y vivienda del motor, de la bomba de agua así como de suave eléctricos y difícilmente torneado de transportes pequeños,
y el torneado en vez del pulido podía ser observado.
Parámetros técnicos principales
| Artículos | Unidad | V2C | V2S | ||
| Diámetro máximo del oscilación | milímetro | Ø430 | Ø500 | ||
| Altura que corta máxima | milímetro | 350 | 350 | ||
| Diámetro que corta máximo | milímetro | Ø280 | Ø330 | ||
| Forma de la nariz del eje | A2-6 | A2-8 | |||
| Gama de velocidad del eje | r/min | 50-4000 | 50-3000 | ||
| salida del motor principal | Kilovatio | 11/15 | 15/18.5 | ||
| esfuerzo de torsión de max.output del eje | Nanómetro | motor de 272β motor/400α | motor de 447β motor/680α | ||
| diámetro de la tirada | pulgada | 8' ‘ | 10" | ||
| velocidad transversal rápida de X-AXIS | m/min | 30 | 30 | ||
| velocidad transversal rápida de Z-AXIS | m/min | 30 | 30 | ||
| movimiento de X-AXIS | milímetro | 200 | 200 | ||
| movimiento de Z-AXIS | milímetro | 400 | 400 | ||
| Tipo de Torret | Estación horizontal 8 | Estación horizontal 8 | |||
| Tamaño de la herramienta | milímetro | 25x25/Ø40 | 25x25/Ø40 | ||
| Exactitud que trabaja a máquina | IT6 | IT6 | |||
| aspereza superficial del objeto | μm | Ra1.25 | Ra1.25 | ||
| Colocación de exactitud | Eje de X | milímetro | 0,008 | 0,008 | |
| Eje de Z | milímetro | 0,008 | 0,008 | ||
| Repita la exactitud de la posición | Eje de X | milímetro | 0,004 | 0,004 | |
| Eje de Z | milímetro | 0,005 | 0,005 | ||
| Max.load Tipo del disco (tiradas incluyendo y abrazaderas) |
kilogramo | 200 | 300 | ||
| Peso de la máquina | cuerpo principal | kilogramo | 3800 | 4500 | |
| Dimensiones totales | Altura del × de la anchura del × de la longitud | milímetro | 2000x1370x2275 | 2000x1370x2275 | |
Ventaja de la máquina
movimiento 1.Large y gama que corta grande
| V2C | V2S | V4C | V4S | V6C | V6S | |
| Diámetro máximo del oscilación | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| Diámetro de torneado máximo | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
Aumento de la función de FANUC
Exactitud del eje ↗ el 55% RPM máxima del eje ↗ el 11%
Diámetro de torneado máximo ↗ el 14% Diámetro de torneado máximo ↗ el 10%
Travesía rápida del eje de X ↗ 100% Travesía rápida del eje de Z ↗ el 33%
Colocación de la exactitud del eje de X ↗ el 33% Colocación de la exactitud del eje de Z ↗ el 25%
Cascada-tipo independiente mecanismo que limpia con un chorro de agua del microprocesador
Puerto de extractor grande para el proceso centralizado del microprocesador del hierro y del líquido de corte
Proporcione la diversas procesabilidad, forma y disposición de cortadores para asegurar efecto que corta perfecto.
Sistema de alimentación: conducido por el motor servo, el eje de X y el eje de Z están conectados directamente con el tornillo de la bola a través del acoplamiento flexible. El tornillo de la bola está instalado con el un extremo para fijar y el otro extremo para que la ayuda evite el alargamiento del tornillo debido a la subida de la temperatura en funcionamiento que puede causar la deformación longitudinal y alcanzar alta rigidez, velocidad, alta durabilidad y larga vida.
Estructura principal de la transmisión: el motor principal se puede colocar directamente en el cuerpo del torno, que puede proporcionar una mejor rigidez de proceso.
| Diversas bandas transportadoras que cortan | |||||
| Tipo de cadena | Tipo del raspador | Raspador magnético | Tipo de cadena doble | ||
|
materiales que trabajan a máquina | De acero, de cobre, de aluminio, el carbono y el otro metal y no meta |
Aluminio, arrabio, etc. | Acero, arrabio | El acero, el carbono, y el otro metal y no metal |
| Retiro posterior del microprocesador | Funcionamiento ambiente |
Aplicable a todas las clases de microprocesadores tales como rollos, terrones, y bloques |
Aplicable para transportación continua de trituradores y de microprocesadores |
Aplicable para transportar del acero y del arrabio con los microprocesadores una longitud de menos de 150 milímetros en el proceso mojado |
Aplicable para transportar del metal o del no metal del terrón que son difíciles ser descargado por el tipo de cadena ordinario transportador de microprocesador y a la situación de una gran cantidad de microprocesadores |
|
El sistema de la balanza del nitrógeno minimiza el impacto del movimiento del eje de Z Comparado con el sistema hidráulico anterior de la balanza, el sistema de la balanza del nitrógeno tiene las ventajas siguientes: No se necesita ningún equipo de alimentación externa, energía de ahorro; Adáptese suavemente a la elevación rápida y a la baja en velocidad; sin ruido; mejore la balanza del peso y corrija la desventaja del sistema hydráulico; Promueva dramáticamente la precisión y la suavidad en el proceso, elimine la vibración micro, y amplíe la vida del tornillo y del motor. |
|||
Campo del uso
|
|
|
|
| Yugo del reborde | Engranaje de transmisión auto | Vivienda de la bomba de aceite | Nudillo |
|
|
|
|
| Vivienda diferenciada | Disco del freno | Los dientes del extremo ensanchan | Vivienda diferenciada |
