Lugar de origen:
China
Certificación:
ISO certification
Número de modelo:
CK5234/C5234T
El video
El video
El video
El video

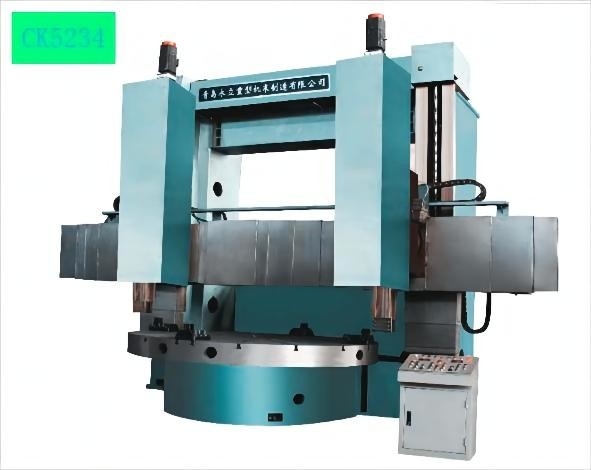

Torno vertical del CNC del torno vertical de la máquina CK5234/C5234T de la columna grande del doble
Descritption del producto
las series 1.This de máquinas tienen el tipo convencional y tipo del CNC. Se representa el tipo convencional como " C52_T” el NC-tipo representó como “CK52_”. Es conveniente para finalmente y áspero el trabajar a máquina de la forma cónica cilíndrica interna y externa de la superficie, interior y exterior, emergiendo, el acanalar de los metales ferrosos, de los metales no ferrosos y de algunos materiales nos-metálico con acero de alta velocidad, herramientas de corte del carburo.
el eje de la mesa de trabajo 2.The es centrado por los rodamientos de rodillos cilíndricos cortos de la doble-fila de alta precisión cuyo la liquidación radial es ajustable, la mesa de trabajo se equipa de la vía guía hidrostática actual constante, él puede de tal modo alcanzar una alta exactitud rotatoria, cargamento grande, pequeña deformación del calor.
la cabeza del carril 3.The adopta el espolón cuadrado que configura el tanque hidrostático de la balanza, carro de diapositiva móvil rápido horizontal es realizada por tecnología estática actual constante. La alimentación horizontal y vertical es conducida por el sistema de servo de la CA. La velocidad variable se observa con la conexión del reductor planetario con el tornillo de la bola de la precisión.
el torno 4.The con 20 toneladas de carga no se equipa de la plataforma de trabajo movible, y el torno con 32 toneladas de carga se equipa de la plataforma de trabajo movible, el haz y la columna bajo haz se equipa de la cubierta de seguridad de acero.
Parámetros técnicos principales
| Artículos | Unidad | CK5234/C5234T | |||
| Diámetro de Max.turning | milímetro | 3400 | |||
| Diámetro de la tabla | milímetro | 2800 | 2800 | 3080 | |
| Altura máxima del trabajo | milímetro | 1600/2000 | 1600/2000/2500 | 1600/2000/2500 | |
| Peso máximo de trabajo | t | 12 | 20 | 32 | |
| Tamaño de la barra de la herramienta | milímetro | 40x50 | |||
| Fuerza que corta máxima de la cabeza correcta del carril | KN | 35 | |||
| Fuerza que corta máxima de la cabeza izquierda del carril | KN | 30 | |||
| Esfuerzo de torsión máximo de la tabla | KN | 45 | 55 | 63 | |
| Pasos de la tabla | Paso | 2 | |||
| Velocidad de la tarifa de la tabla | r/min | 2-65 | 2-63 | 2-50 | |
| Gama de nivel de entrada | mm/min | 2-2000 | 2-2500 | 2-2500 | |
| Viaje horizontal de la cabeza principal | milímetro | 1800 | 1850 | 1850 | |
| Viaje vertical de la cabeza del carril | milímetro | 1000 | 1200 | 1200 | |
| Eslabón giratorio de la cabeza del carril | grado | ±30° | |||
| Tamaño del espolón | milímetro | 190 | 200 | 200 | |
| Vía guía de la tabla | Hidrostático | ||||
| Poder del motor principal | kilovatio | 37 | 45 | 45 | |
| Dimensión total (altura del × de la anchura del × de la longitud) | milímetro | 6500x4950x6400 | 6700x5150x6600 | 6700x5150x6600 | |
FAQ:
1: ¿Cómo puedo elegir las máquinas más convenientes?
: Por favor dígame sus especificaciones, podemos elegir el mejor modelo para usted, o usted puede elegir el modelo exacto.
Usted puede también enviarnos los productos que dibujan, nosotros elegirá las máquinas más convenientes para usted.
2: ¿Cuál es sus productos principales de su compañía?
: Nos especializamos en toda clase de máquinas, tales como máquina del torno del CNC, fresadora del CNC, centro de mecanización vertical, máquinas del torno, perforadora, perforadora radial, máquina que aserraba, máquina de la talladora y así sucesivamente.
3. ¿Cuál es sus términos comerciales?
: MANDO, CFR y CIF todo aceptable.
4: ¿Cuál es las condiciones de pago?
: T/T, pago inicial del 30% cuando orden, pago de la balanza del 70% antes del envío;
LC irrevocable a primera vista.
5: ¿Cuál es el MOQ?
: 1 sistema
