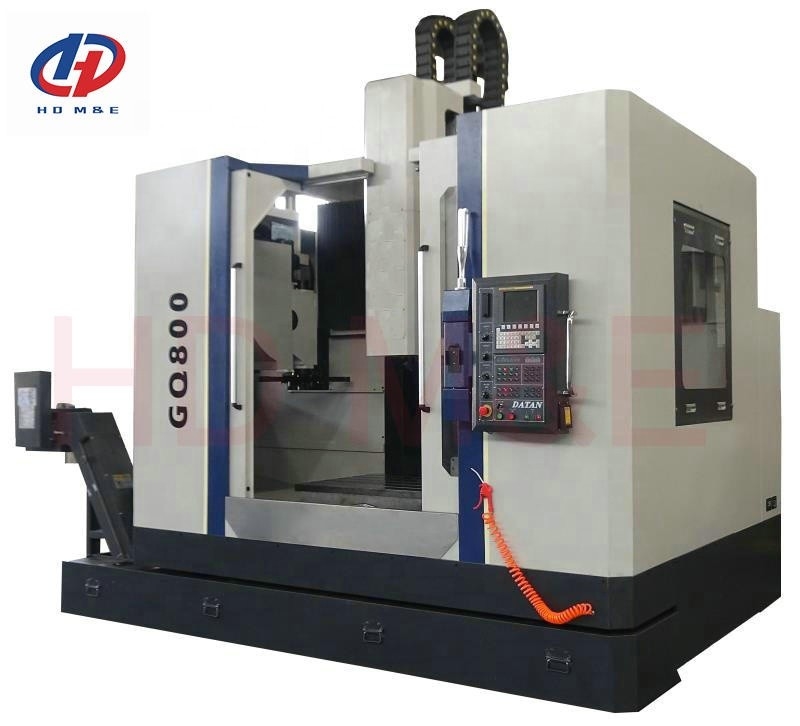

Centro de mecanización vertical del CNC de la estructura del pórtico GQ800 160 - 6000rpm
Detalles del producto
| Nombre de producto: | Máquina herramienta CNC vertical GQ800 con la estructura del pórtico | Tamaño de la tabla (milímetros): | 1300*800 |
|---|---|---|---|
| Viaje de la tabla (X/Y/Z) (milímetros): | 1300/800/600 | Poder (kilovatios): | 11 |
| Distancia de la nariz del eje a presentar: | 150-750m m | Velocidad del eje: | 160-6000rpm |
| X, travesía rápida de Y: | 36 M/min | Nivel de entrada que corta máximo: | 10 M/min |
| Poder (W): | 11/15 KILOVATIO | Diámetro interno del eje máximo: | 80m m |
| Resaltar |
centro de mecanización vertical 6000rpmCNC,Centro de mecanización vertical del CNC GQ800,Máquina del CNC del pórtico GQ800 |
||
Descripción del producto
Alta precisión de la serie HDGQ800 y CNC vmc de la rigidez con la estructura del pórtico

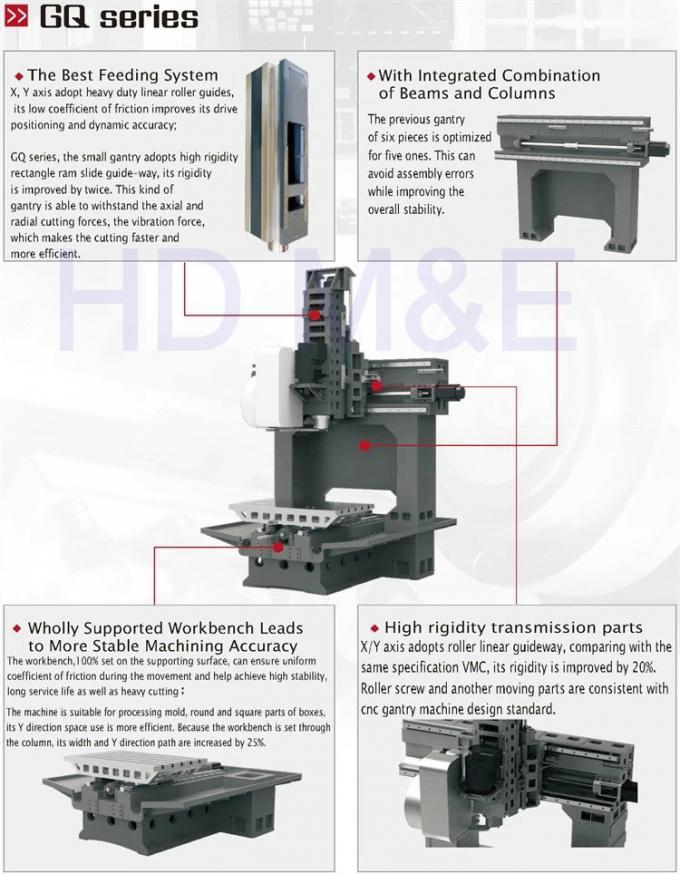

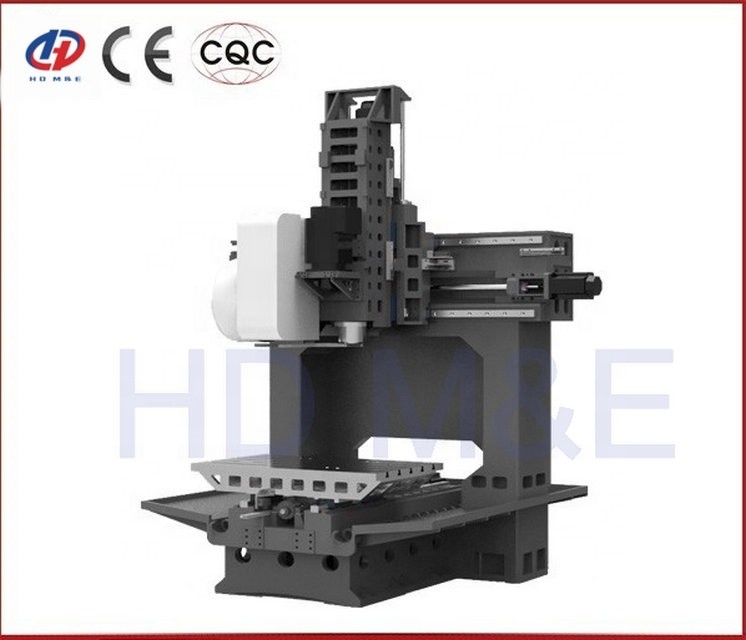

Características de la estructura
- Z-AXIS adopta la estructura cuadrada patentada del espolón del pequeño pórtico, la superficie de contacto del carril de la diapositiva agranda por el 400%, la rigidez es mejor, configura la alta precisión y el eje de la carga pesada, tiempo de retención de la exactitud del carril se mejora grandemente.
- peso de balanza del nitrógeno de Z-AXIS, conveniente para la operación de alta velocidad, un proceso más estable
- Profundidad corta de la garganta. La distancia entre el carril de guía de Z-AXIS y el eje en dirección de X y Y es corta, y la vida total de la rigidez y de servicio grandemente se mejora comparada con las de las mismas especificaciones de vmc grande.
- Sturcture patentado de la puerta de atrás curvada. Diseño cuidadoso de estructura de puerta multi-acanalada porosa del grande-palmo. La rigidez es mejor de VMC. Los ejes horizontales múltiples se pueden instalar en columnas compuestas
| Modelo no. | GQ600 | GQ700 | GQ800 | GQ1300 | GQ1500 | ||
| Capacidad | Viaje del eje de X | milímetro | 1000 | 1100 | 1300 | 1300 | 1600 |
| Viaje del eje de Y | milímetro | 600 | 700 | 800 | 1300 | 1500 | |
| Viaje del eje de Z | milímetro | 50 | 600 | 600 | 600 | 600 | |
| Nariz del eje a la superficie de la mesa de trabajo | milímetro | 100~600 | 150-750 | 150-750 | 150-750 | 150-750 | |
| Mesa de trabajo | Tamaño de la mesa de trabajo (L*W) | milímetro | 1000×600 | 1100*700 | 1300*800 | 1300*1300 | 1500*1500 |
| Carga máxima en la tabla | Kilogramo | 500 | 900 | 1000 | 1500 | 1800 | |
| tamaño de la T-ranura | milímetro | 5*18*120 | 5*18*120 | 5*18*140 | 9*18*90 | 13*22*100 | |
| Eje | Velocidad del eje | RPM | 100-10000 | 100-10000 | 100-10000 | 160-8000 | 160-8000 |
| Forma cónica del eje/caña del eje | NO.40 | NO.40 | NO.40 | NO.50 | NO.50 | ||
| Diámetro interno del eje máximo | milímetro | 70 | 70 | 80 | 100 | 100 | |
| Motor del eje | kilovatio | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | |
| Nivel de entrada | Travesía rápida de X.Y.Z | m/min | 36/36/24 | 36/36/24 | 36/36/24 | 20/20/15 | 20/20/15 |
| Nivel de entrada que corta máximo | mm/min | 10-10000 | 10-10000 | 10-10000 | 10-10000 | 10-10000 | |
| A.T.C | Memoria de la herramienta | PC | Brazo type24 | Brazo type24 | Brazo type24 | Brazo type24 | Brazo type24 |
| Diámetro máximo de la herramienta | milímetro | 150(80) | 150(80) | 150(80) | 150(80) | 150(80) | |
| Longitud máxima de la herramienta | milímetro | 300 | 300 | 300 | 300 | 300 | |
| Tiempo del cambio de la herramienta (T-T) | sec | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Exactitud | Colocación de exactitud | milímetro | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 |
| Repetibilidad que coloca exactitud | milímetro | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | |
| Tamaño de la máquina | Altura de la máquina | milímetro | 4300 | 4300 | 4300 | 4600 | 4600 |
| Requisito de alimentación | KVA | 25 | 25 | 30 | 30 | 30 | |
| Requisito de espacio (L*W) | milímetro | 3000*2200 | 3200*2400 | 3400*2600 | 4000*4500 | 4500*4600 | |
| Peso neto de la máquina | T | 6 | 8 | 9 | 13 | 15,5 | |
| Motor impulsor del eje de X.Y.Z | Kilovatio | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | |
| Sistema de Contorl | Doctor en Medicina del compañero de FAUNC-0i | ||||||
