Lugar de origen:
China
Certificación:
CE, ISO certification
Número de modelo:
TN500
El video
El video
El video

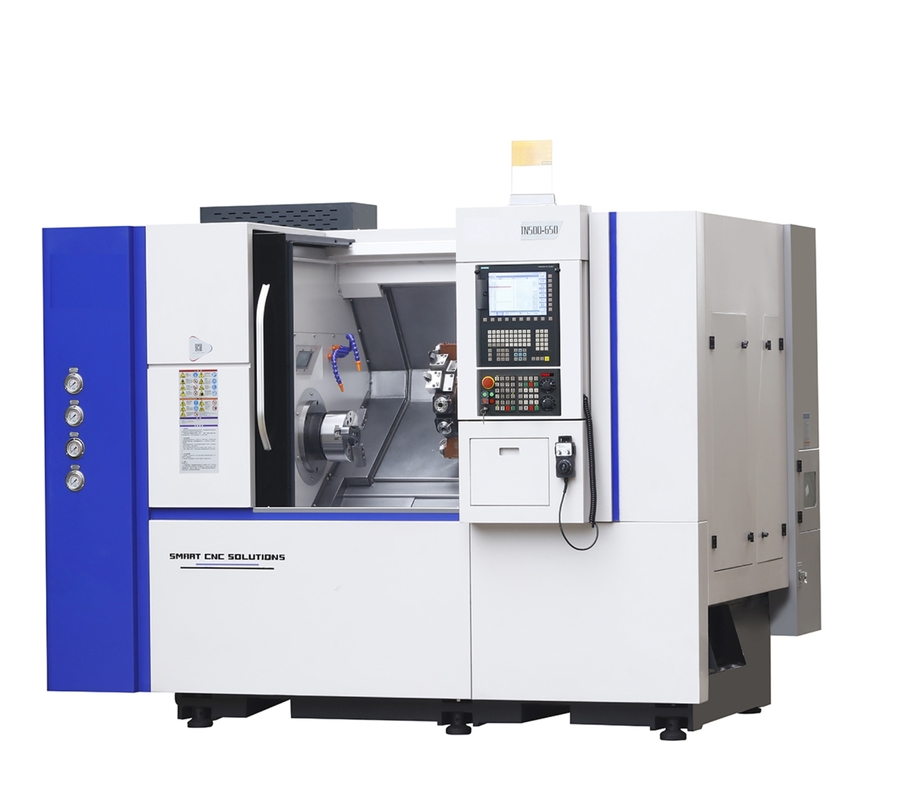

Centros de torneado triaxiales TN500

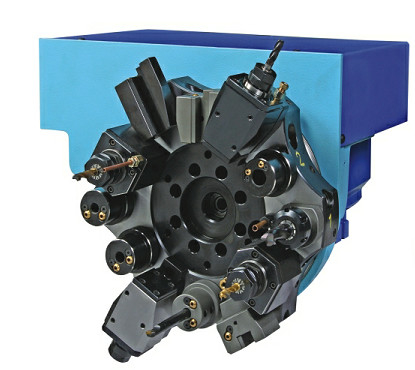

La torrecilla del poder de 12 estaciones permite al operador trabajar a máquina simple a los objetos complejos con una operación de la fácil instalación. Estos modelos también ofrecen un eje de impulsión directa (motor integrado) que alcance velocidad mientras que mantiene rigidez estricta y la exactitud excepcional de C-AXIS. Los modelos pueden satisfacer a una amplia gama de usuarios de principiantes de la sociedad del grupo de la producción de la tienda con los técnicos experimentados.

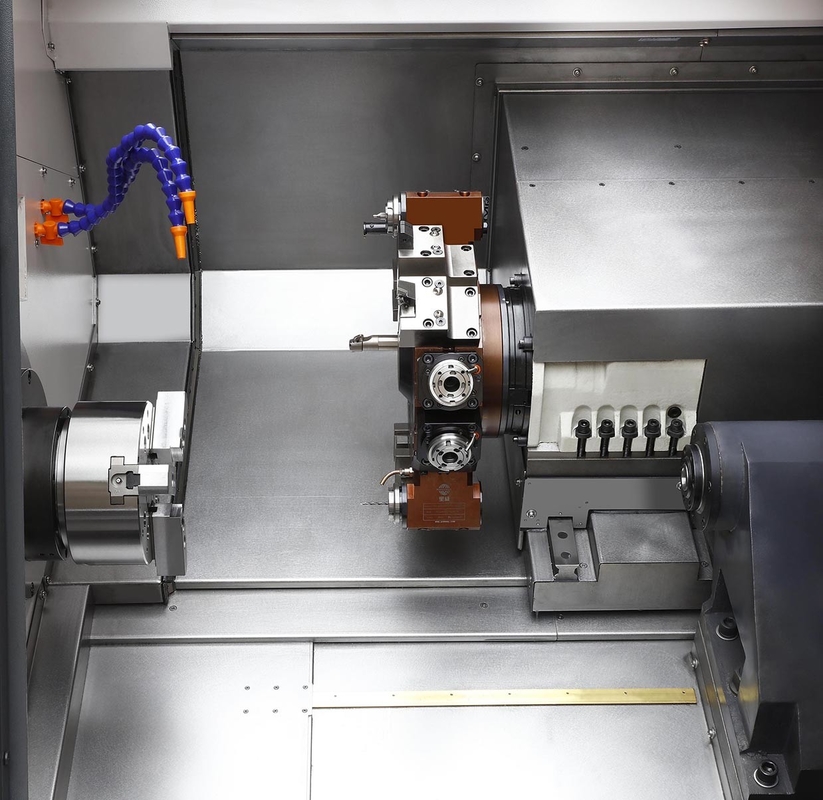

Este centro de torneado TN500 tiene una base resistente del molde con " verdad alinea " diseño inclinado de la cama. La cama de la máquina, la acción principal, la torrecilla y el residuos de mezcla se alinean en el mismo avión. Esta característica del diseño única reduce la acumulación del calor y la extensión termal resultante
El cuerpo del residuos de mezcla es colocado por la barra hidráulica de la tracción en vía guía linear del rodillo. Enorme reducción en la disposición, comparada al tipo hidráulico residuos de mezcla manual de la manga.
El tipo cilíndrico vías guías del rodillo y el ballscrew de la alta precisión del diámetro grande proporciona rigidez y exactitud más alta mejoradas. Con un coeficiente de fricción muy bajo, él consume menos poder y no requiere el ajuste.
Workpieses de las muestras
Especificaciones principales
Capacidad
Chuck Size: 8"
Max. Workpiece Length: 650m m
Diámetro de Max.Swing. Sobre cama: Ø500mm
Diámetro de Max. Swing. Sobre diapositiva: Ø280mm
Eje
Diámetro interior de eje: Ø66mm
Diámetro máximo del agujero directo: Ø52mm
Nariz del eje: A2-6
Velocidad de Max. Spindle: 4000rpm
Poder del motor principal: 15kW
AXIS
Viaje del eje de X: 265m m
Viaje del eje de Z: 650m m
Travesía rápida del eje de X/Z: 15/20m/min
Velocidad de alimentación máxima: 8m/min
Herramientas
No. de estaciones de la herramienta: estación 12
Tamaño de la caña de la herramienta: BMT45
Velocidad máxima de conducir la herramienta: 5000rpm
Cambio de la herramienta y tiempo adyacentes de la cerradura: 0.45s
Enfrente de cambio de la herramienta y de tiempo de la cerradura: 2.3s
Residuos de mezcla
Tipo residuos de mezcla del ot: *LM hidráulico
Forma cónica de la canilla del residuos de mezcla: MT4
Tavel del residuos de mezcla: 650m m
Otros
Grado inclinado de la cama: 35°
Tipo de la vía guía: Movimiento linear
Capacidad de poder: 24kWA
Dimensión total (LxWxH): 3050x1720x1890m m
Cargue (alrededor): 4400kg
