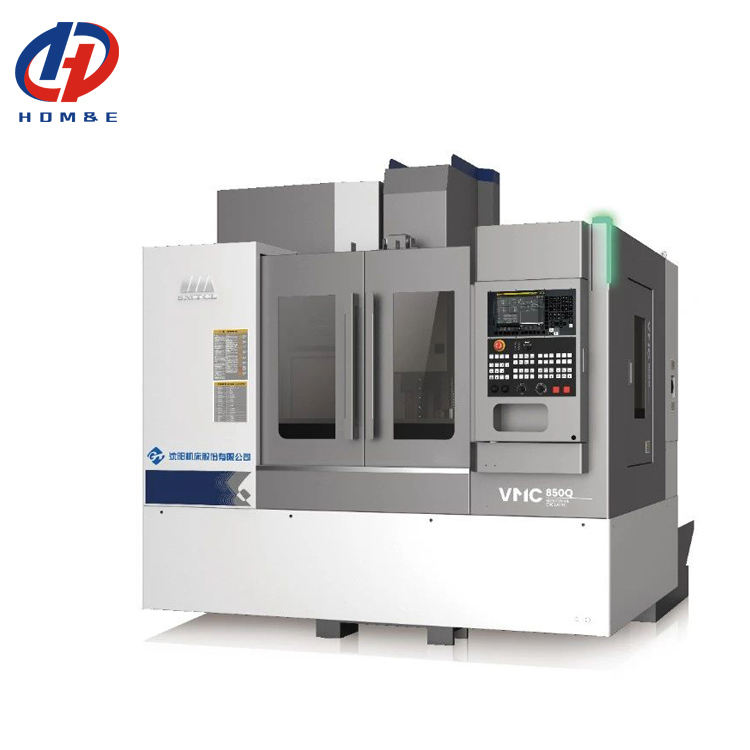

Centro de mecanización vertical del CNC del metal de alta velocidad 11kW VMC850Q
Detalles del producto
| Nombre del producto:: | Centro de mecanizado vertical VMC850Q | dimensión de la cama:: | 1000x500 mm |
|---|---|---|---|
| Carga máxima sobre la mesa:: | 600 kg | Recorrido del eje X/Y/Z:: | 850/500/540 mm |
| Cono del husillo/vástago del husillo:: | (7:24), BT40 | Máx. velocidad del husillo:: | 10000R/Min |
| Par máximo de salida:: | 35,8/70（S215 ）Nm | Motor de husillo:: | 7.5/11kW |
| Revista de herramientas y cantidad:: | 24 manipuladores | Peso:: | 4500 kg |
| Resaltar |
Centro de mecanización vertical del CNC de VMC850Q,Centro de mecanización vertical del CNC del metal,centros de mecanización verticales de alta velocidad 11kW |
||
Descripción del producto
Precio de alta velocidad del centro de mecanización de la vertical del CNC del metal VMC850Q
Este nuevo centro de mecanización vertical de la generación VMC850Q adopta la disposición vertical del marco, estructura cruzada de la diapositiva, alta columna rígida de los arenques, caja trapezoidal invertida del eje, centro de gravedad bajo, alta cama rígida, carril de guía de tres ejes del rodillo, para asegurar a la máquina buena estabilidad corriente de la exactitud, de alta resistencia y excelente de la precisión; La estructura de la máquina es simple y compacto, la superficie cubierta es pequeña, es conducente al montaje de la línea automática; Pueden moler la superficie, la perforación, agujerear, el escariado, el 2.o y la superficie 3D los procesos procesando, el golpear ligeramente y otro de la integración de trabajar a máquina de alta precisión. Operación simple, velocidad y eficacia alta, inteligente y estable.
Parámetros técnicos principales:
| Modelo | VMC850Q | ||
| Capacidad | Viaje del eje de X | milímetro | 850 |
| Viaje del eje de Y | milímetro | 500 | |
| Viaje del eje de Z | milímetro | 540 | |
| Nariz del eje para presentar la superficie | milímetro | 120-660 | |
| Nariz del eje a la superficie de la columna | milímetro | 640 | |
| Mesa de trabajo | Tamaño de la tabla (L×W) | milímetro | 1000×500 |
| Carga máxima en la tabla | kilogramo | 600 | |
| tamaño de la T-ranura | milímetro | 18×5 | |
| Eje | Velocidad del eje | RPM | 10000 |
| Forma cónica del eje/caña del eje | milímetro | 7/24 forma cónica | |
| BT40 | |||
| Motor del eje | kilovatio | 7.5/11 | |
| Esfuerzo de torsión de la salida máxima | N.m | 35.8/70 | |
| Tipo de impulsión del eje | Correa síncrona del diente | ||
| Nivel de entrada | X, Y, travesía rápida de Z | M/min | 48/48/48 |
| Nivel de entrada que corta máximo | M/min | 20 | |
| A.T.C | Memoria de la herramienta | PC | Arme el tipo 24 |
| Diámetro máximo de la herramienta | milímetro | 150(80) | |
| Longitud máxima de la herramienta | milímetro | 250 | |
| Tiempo del cambio de la herramienta (T-T) | sec | 2,5 | |
| Exactitud | Colocación de la exactitud X/Y/Z | milímetro | 0.008/0.006/0.006 |
| Repetibilidad que coloca X/Y/Z | milímetro | 0.005/0.004/0.004 | |
| Otros | Dimensiones totales (L×WxH) | milímetro | 2400x2650x2700 |
| Peso neto de la máquina | kilogramo | 5800 | |
| Requisito de alimentación total | KVA | 18 | |
Estándar:

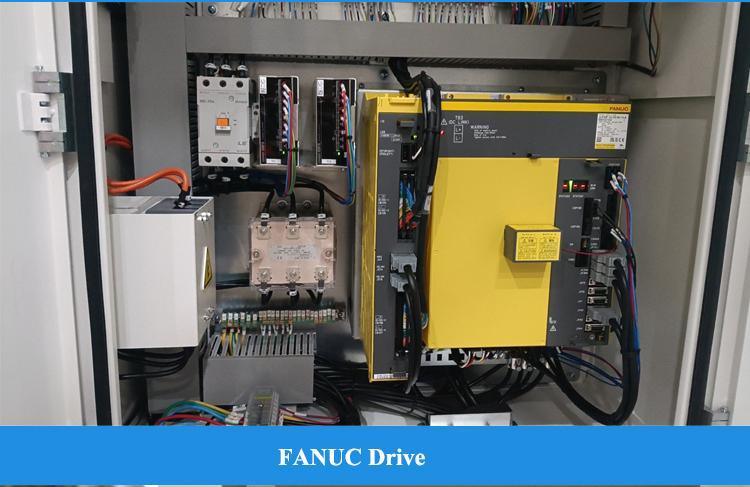

1. TIPO de FANUC OI-MF (5) sistema de control del β
2. eje de 10000 RPM, correa conectada

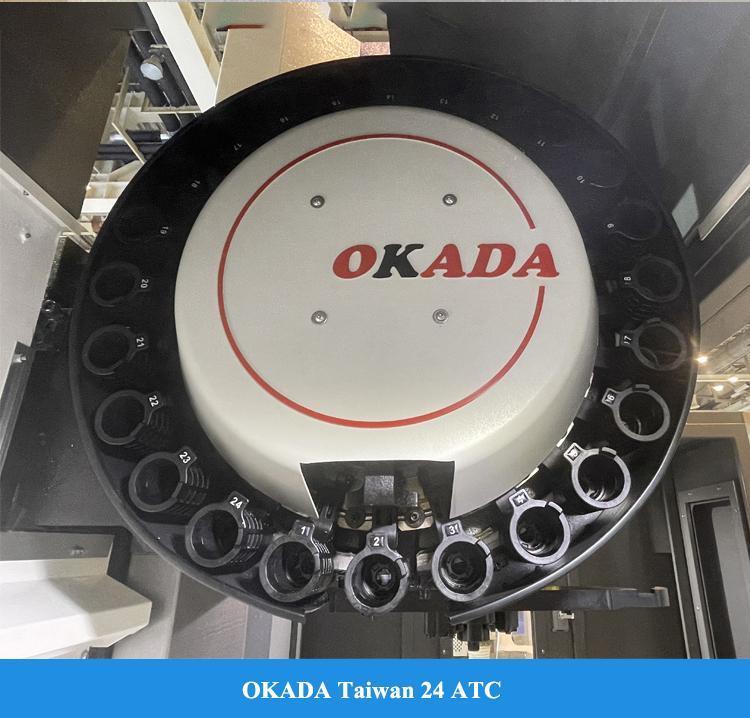

3. 24 revistas de la herramienta del manipulante del disco
4. El tanque de agua + microprocesador que limpia con un chorro de agua de la cama
5. Arma del aire limpio, luz de trabajo, piloto
Opcional:
1. Sistema de control del β de la CINTA de Fanuc Oi-frecuencia intermedia (l)
2. Sistema de control del α de la CINTA de Fanuc Oi-frecuencia intermedia (l)
sistema del CNC de 3.Siemens 828D

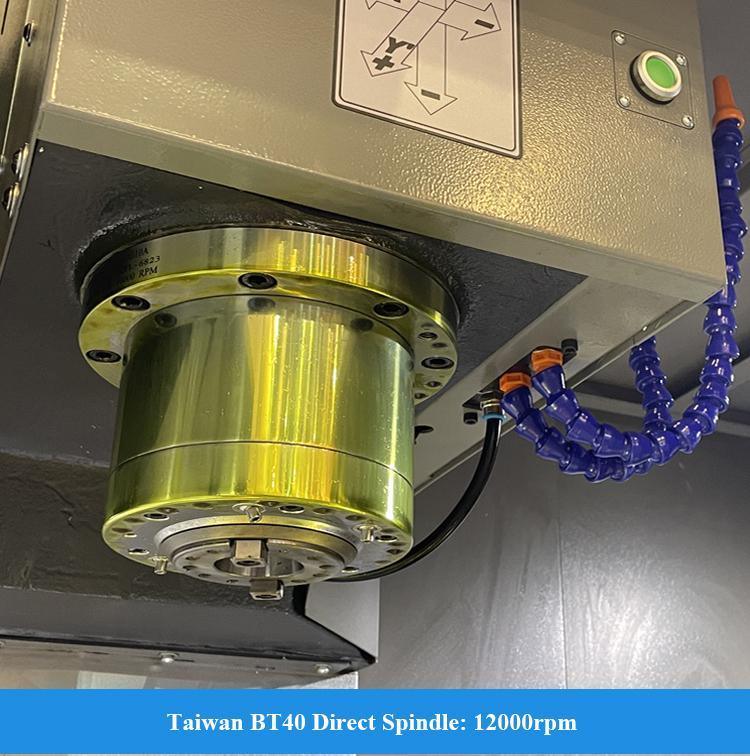

4. Eje mecánico directo de la conexión 12000 RPM
5,16000 RPM, eje motorizado 24000
6. 4ta placa giratoria del eje
7. Refrescándose dentro de 2MPa, 3MPa, 5MPa, 7MPa
separador 8.Oil-water

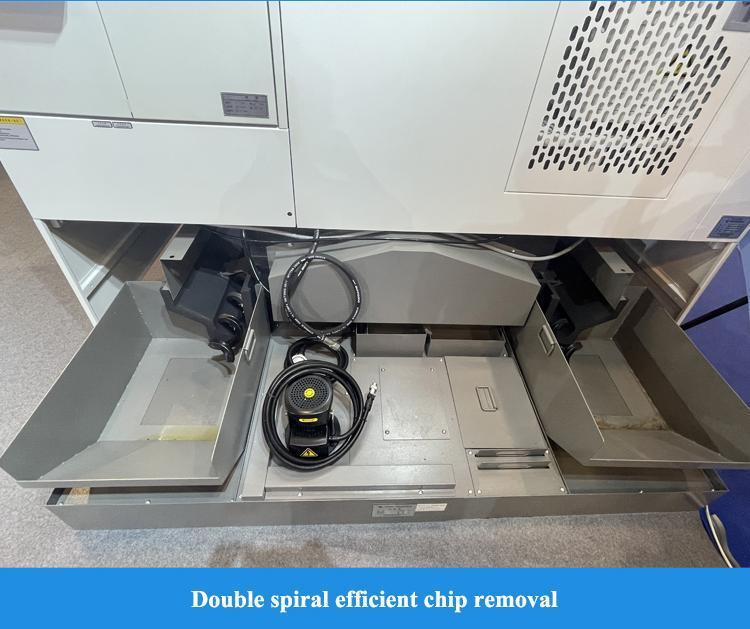

9. Removedor de cadena del microprocesador
arma de agua 10.Clean
11. Inspección de la herramienta y del objeto
puerta automática 12
13. Cerradura de puerta de la seguridad
14. Gabinete y aire acondicionado eléctricos
Ventajas de la estructura:
Estructura simple y excelente rendimiento

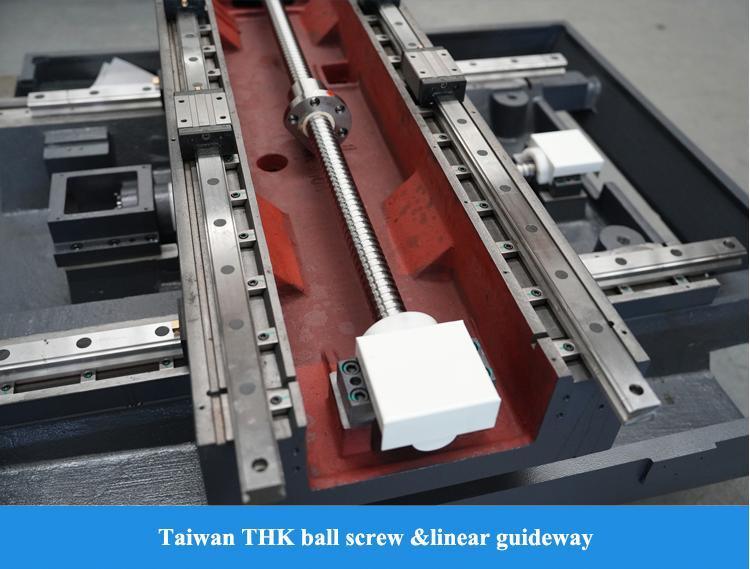

Un tornillo de posicionamiento: pre-dibujado
El tornillo de posicionamiento de tres ejes adopta el método de la instalación de dos extremos fijos, y con el tornillo de la bola de la alta precisión del diámetro grande 40, la mejor respuesta de la velocidad y la exactitud de la colocación se pueden obtener por el tratamiento pre-que estira.
Carril de guía de B: rodillo
El carril de guía linear del rodillo se selecciona para que tres hachas aumenten fuerza de sustentación y aumenten la rigidez y la confiabilidad totales de la máquina-herramienta. La guía linear tiene la pequeña vibración en la velocidad y no arrastre en de poca velocidad de asegurar exactitud que trabaja a máquina.
Eje de C: 10000 RPM
Eje de alta velocidad de 10000 RPM, llevando los transportes especiales importados P4, con la alta precisión, alta rigidez; El eje principal ha pasado la prueba de la corrección del equilibrio dinámico antes de salir de la fábrica.
Cabezal de D: alta rigidez
El alto diseño de la caja del eje de la estructura de la rigidez, mejora la resistencia que corta de la máquina-herramienta y reducir con eficacia la vibración del eje, para asegurar la exactitud que trabaja a máquina y el final superficial de las piezas.
Pilar de E: tipo de la raspa de arenque
El tipo “humano” clásico estructura, sólido y estable, mantiene con eficacia la estabilidad de proceso y la capacidad portadora en la dislocación de alta velocidad.
Cama de F: pendiente grande
Cama grande del ángulo de inclinación, promover eficazmente el retiro de la ruina. El interior de la cama adopta el diseño encajonado de la estructura, que es fuerte y confiable, con eficacia mejorando la rigidez y la estabilidad del producto.
Proceso de la caja:
