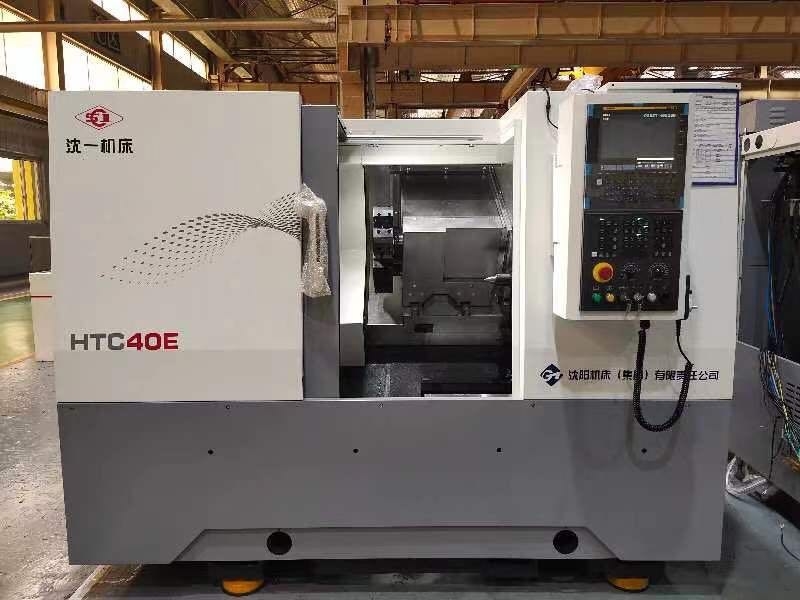

Torno inclinado horizontal bajo rentable estupendo del CNC de la cama del porcentaje de averías HTC40E
Máquina-herramienta Srtucture
La unidad integral del eje, reduce el apagón del comienzo mecánico de la transmisión, rápido y constante, con subida de la baja temperatura, pequeña deformación termal, características de la alta precisión.

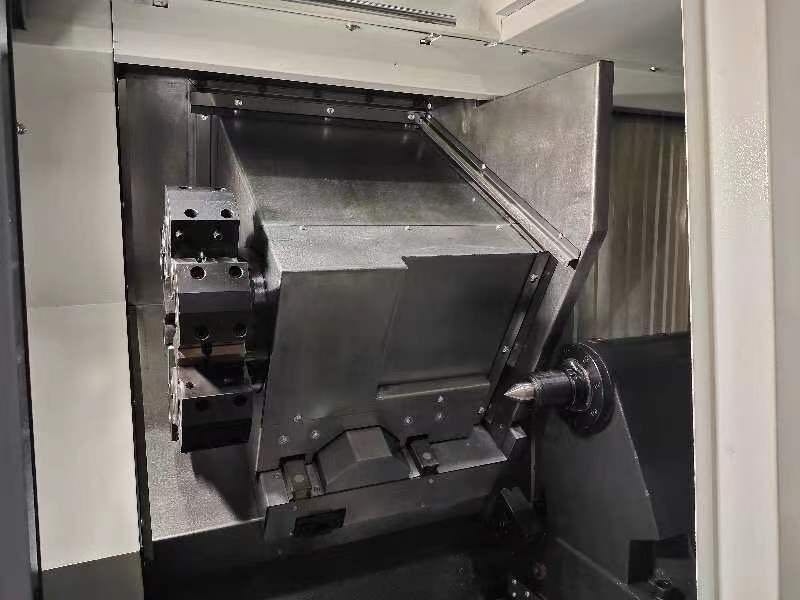

Adopta la cama integral con un ángulo oblicuo de 30°, y la fuerza es más estable al cortar. El material de la cama se hace del arrabio de alta densidad con la amortiguación de choque de alta resistencia y buena.
Cámara cerrada de la descarga del microprocesador, asegurarse de que no fluya el líquido que corta, fácil recoger microprocesadores del hierro.

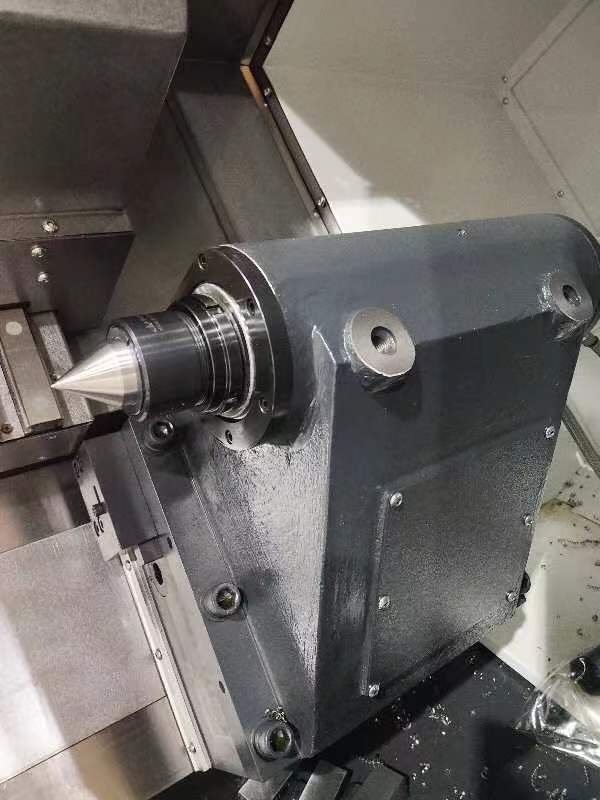

Asiento de la cola, con el carril de guía integral de desplazamiento de la cama, manga telescópica, fijación manual, buena rigidez.
La cubierta de una sola capa del tirón, cubierta de una sola capa independiente del tirón se arregla dentro de la máquina-herramienta para reducir niveles, reducir las faltas, no sólo impermeables y las limaduras del hierro, pero también puede moverse en de alta velocidad y de poco ruido.
Parámetros técnicos principales
| Artículos | Unidad | HTC40E/300 | HTC40E/500 | ||
| Diámetro máximo del oscilación sobre cama | milímetro | 500 | 500 | ||
| Longitud que corta máxima | milímetro | 300 | 500 | ||
| Diámetro que corta máximo | milímetro | 360 | 360 | ||
| Diámetro máximo del oscilación en la diapositiva | milímetro | 320 | 320 | ||
| Nariz del eje | A2-6 | A2-6 | |||
| Diámetro de agujero del eje | milímetro | 65 | 65 | ||
| Diámetro del máximo a través de la barra | milímetro | 50 | 50 | ||
| Solo eje | Gama de velocidad del eje | r/min/Nm | 50~4500/177 | 50~4500/177 | |
| Cabezal | Esfuerzo de torsión de la salida máxima del eje | ||||
| Motor principal | 30 minutos/continuos | kilovatio | 15/11 | 15/11 | |
| Tirada estándar | Diámetro de la tirada | pulgada | 8" | 8" | |
| velocidad rápida de X-AXIS | m/min | 30 | 30 | ||
| velocidad rápida de Z-AXIS | m/min | 30 | 30 | ||
| viaje de X-AXIS | milímetro | 200 | 200 | ||
| viaje de Z-AXIS | milímetro | 320 | 550 | ||
| Movimiento del residuos de mezcla | milímetro | _ | 350 | ||
| Forma cónica de la forma cónica del eje del residuos de mezcla | Morse | _ | 5# | ||
| Movimiento superior | milímetro | _ | 100 | ||
| Forma estándar del tenedor de herramienta | Estación horizontal 8 | Estación horizontal 8 | |||
| Tamaño de la herramienta | Cuchillo externo | milímetro | 25×25 | 25×25 | |
| Diámetro de la barra de taladro | milímetro | 40 | 40 | ||
| Exactitud que trabaja a máquina | IT6 | IT6 | |||
| Aspereza superficial del objeto trabajado a máquina | μm | Ra1.6 | Ra1.6 | ||
| Colocación de exactitud | Eje de X | milímetro | 0,008 | 0,008 | |
| Eje de Z | milímetro | 0,008 | 0,008 | ||
| Repita la exactitud de la posición | Eje de X | milímetro | 0,004 | 0,004 | |
| Eje de Z | milímetro | 0,004 | 0,004 | ||
| Capacidad de peso | Tipo del disco | kilogramo | 200 | 200 | |
| Piezas del eje | kilogramo | _ | 500 | ||
| Peso de la máquina | kilogramo | 3400 | 3650 | ||
| Aspecto de la máquina-herramienta | Altura del × de la anchura del × de la longitud | milímetro | 2400×1900×1850 | 2400×1900×1850 | |
Configuración estándar
Sistema GSK988TA del CNC
Taiwán 8" tirada sólida
servo-torrecilla 8-position
Residuos de mezcla hidráulico
Transporte importado
Tornillo de posicionamiento y vía guía nacionales
Sistema lubricante automático
Sistema de líquido refrigerador automático
Iluminación de la lámpara
Guardia de chapoteo completo del recinto
Cubiertas telescópicas
Configuración opcional
Sistema de control de Fanuc
Taiwán 8" tirada hueco
servo-torrecilla 12-position
Tornillo de posicionamiento y vía guía importados
Transportador de microprocesador y carta autos del microprocesador
Alimentador automático de la barra
Torrecilla de la herramienta eléctrica
Ventaja de la máquina

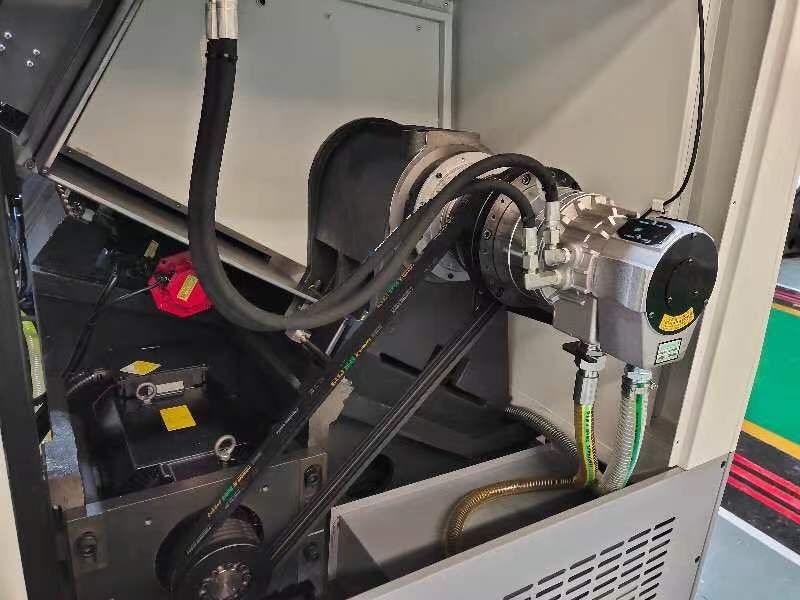

Yo. Estructura estrecha de la impulsión de correa de V
A través de la polea de correa directamente conducir la rotación del eje, reducir el apagón de la transmisión mecánica, comienza rápido y estable.
II. Resto servo de la herramienta
Conducido por el motor servo, la alta precisión y la alta confiabilidad, pueden cumplir los requisitos del alto rendimiento y del cambio rápido de la herramienta.
III. El codificador integrado del eje
El codificador especial del eje cancela el mecanismo de transmisión síncrono de la correa, reduce con eficacia el porcentaje de averías.
IV. Alimentación con dos ejes
El eje de X y el eje de Z son conducidos por el motor servo y conectados directamente con el tornillo de la bola a través del acoplamiento elástico.
El carril de guía con dos ejes adopta el carril de guía rodante, el carril de guía es tipo de la carga del igual de cuatro direcciones, la carga de la alta precisión mejora grandemente la exactitud y la eficacia de proceso de la producción
