SMTCL Sistema Fanuc multipropósito Torno CNC T5.2-500Q Procesamiento de metales Dorno CNC inclinado
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | T5.2-500Q |
|---|---|---|---|
| Sistema de control CNC: | GSK/FANUC/SIEMENS | CNC o no: | CNC |
| palabra clave: | Máquina CNC de torno de bancada inclinada | Recorrido (Eje X)(mm): | 200 |
| Recorrido (eje Z)(mm): | 560 | avance rápido X/Z: | 30 m/min |
| Estaciones de postes de herramientas: | 8 | Máx. Velocidad del husillo (rpm): | Máx. Velocidad del husillo (rpm) |
| Máx. Longitud torneada (mm): | 500 | Máx. Columpio sobre la cama: | Φ560 |
| Máx. balancearse sobre el tobogán: | Φ350 | Máx. diámetro de corte: | Φ360 |
| Resaltar |
Torno CNC de cama inclinada multipropósito,Torno CNC de precisión,3 Ejes de lecho inclinado Torno CNC |
||
Descripción del producto

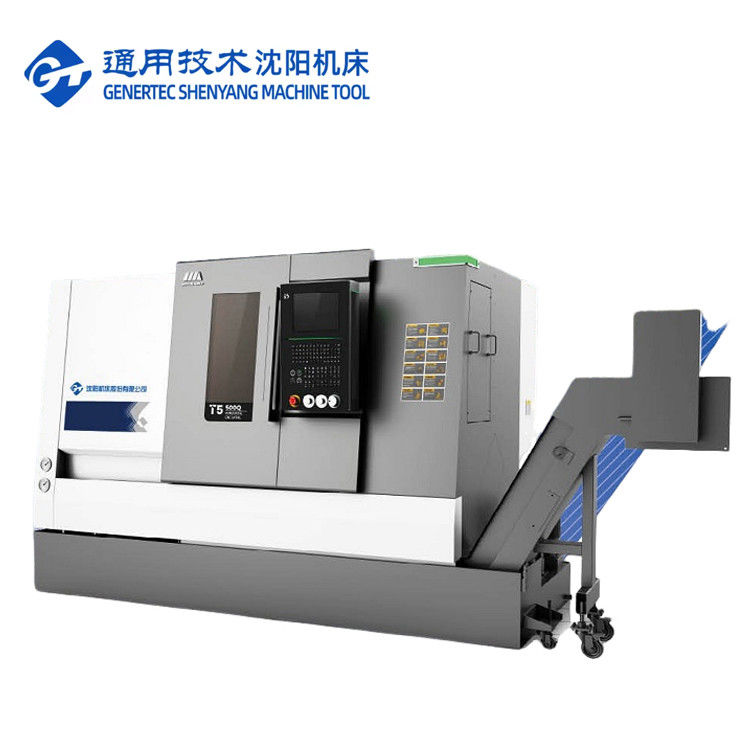

SMTCL Torno CNC multipropósito T5.2-500Q Sistema Fanuc Procesamiento de metales 3 Ejes Cama inclinada Torno CNC
El torno CNC horizontal de la serie T5Q, que combina tecnología de control inteligente y tecnología de fabricación avanzada, tiene una alta precisión, alta eficiencia y alta rigidez de corte.El software de análisis de elementos finitos se utiliza para optimizar el diseño, analizar la distribución de los puntos de tensión, reducir la deformación de las piezas y lograr la estructura óptima de toda la máquina.Las piezas principales están hechas de materiales de hierro fundido de alta resistencia, lo que garantiza la minimización de las vibraciones durante el proceso de corte y mejora la precisión de mecanizado y la estabilidad de corte.
- C3 tornillo de plomo pre-tirado
- Tecnología de compensación de errores
- Cuantificación de las normas de proceso
- Dos ejes de alta y velocidad de movimiento rápido
- Servocuello dividido
- Torre de servocutador de alta eficiencia

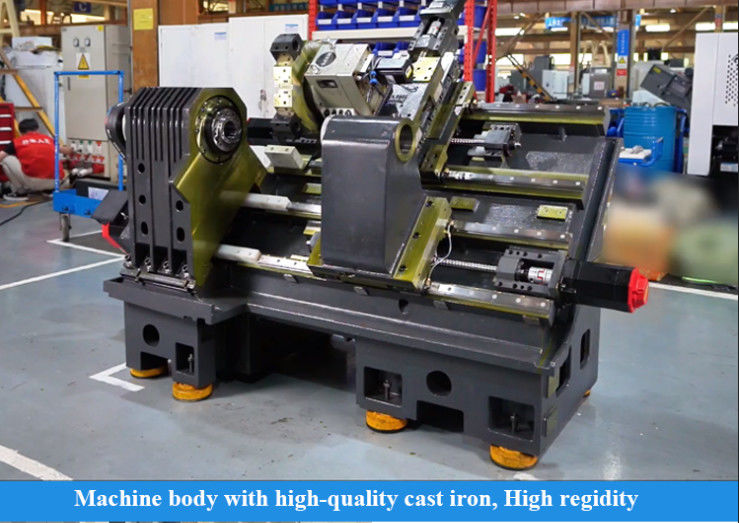

- Camas de hierro fundido de alta calidad y otras piezas fundidas
- Las partes de los rodamientos de rodillos cilíndricos de doble fila de gran envergadura
- Estructura de la silla de montar antidoblaje
| Punto de trabajo | Unidad | T5.2 - 500Q | T5.2-1000Q | |
| Diámetro de giro máximo | En el caso de los | Φ360 | Φ360 | |
| Duración máxima de giro | En el caso de los | 500 | 500 | |
| Diámetro máximo de oscilación sobre la cama | En el caso de los | Frase de la Comisión: | Frase de la Comisión: | |
| Diámetro máximo de oscilación sobre el deslizamiento transversal | En el caso de los | Φ350 | Φ350 | |
| El eje | Tipo de nariz del husillo | A2 a 6 | A2 a 6 | |
| Diámetro interno del rodamiento delantero | En el caso de los | 100 | 100 | |
| Conversor de la perforación del husillo | 1:20; Φ70 | 1:20; Φ70 | ||
| El agujero del husillo | En el caso de los | Frm 65 | Frm 65 | |
| Diámetro máximo de la barra | En el caso de los | Frente a la luz | Frente a la luz | |

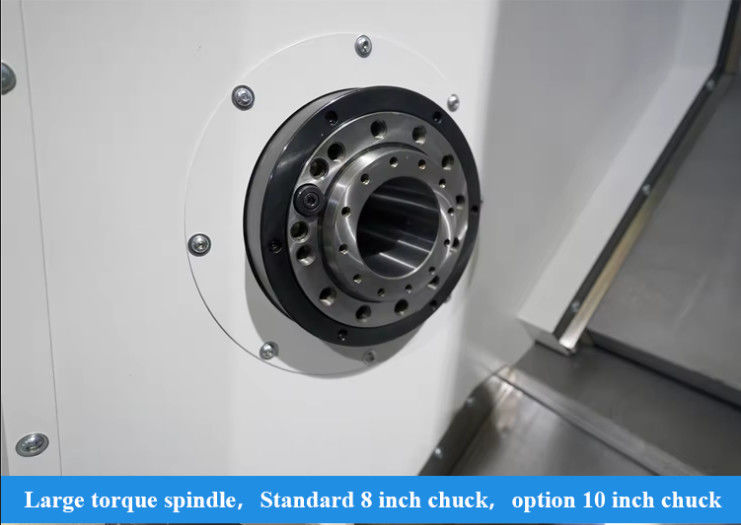

| Diámetro del mandril estándar | pulgadas | 8 | 8 | |
| Velocidad máxima del eje | r/min | 4500 | 4500 | |
| Torque nominal del husillo | Nm | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías A y B. | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías A y B. | |
| Par máximo del husillo | Nm | 245 ((576 r/min) | 245 ((576 r/min) | |
| Potencia de salida del motor principal continua /15 minutos | En kW | ¿Qué es el amor? | ¿Qué es el amor? | |
| Dos ejes | Transcurso rápido del eje X/Z | el número de unidades | 30 | 30 |
| Viaje en el eje X | En el caso de los | 200 | 200 | |
| Viaje en el eje Z | En el caso de los | 560 | 1050 | |
| Las aves de corral | Viajes de ganado de cola | En el caso de los | 500 | 950 |
| Cuello de pluma | El Morse | MT-5 | MT-5 | |
| Torreta | Forma de la torreta | Servo torreta de 8 posiciones horizontal | Servo torreta de 8 posiciones horizontal | |
| Altura central de la torreta | En el caso de los | 80 | 80 | |
| Precisión de posicionamiento de repetición de la rotación de la torreta | - ¿ Qué pasa? | ± 16 | ± 16 | |
| Si se puede seleccionar el cortador cerca | - ¿ Qué? | - ¿ Qué? | ||
| Las demás | Distancia desde el centro del husillo hasta el fondo del lecho | En el caso de los | 1015 | 1015 |
| Peso neto de la máquina | En kg | 4200 | 4750 | |
Las especificaciones estándar:
|
Las opciones:
|
|||
| Capacidad total de suministro de energía | el kVA | 27 | 27 | |
| Dimensiones generales (Largura X anchura X altura) | En el caso de los | 2750 × 1890 × 1900 | 3620 × 1890 × 1900 | |
- Cada pieza debe ser inspeccionada.
- Más de 100 controles de procesos de producción
- Más de 200 puntos de inspección
- Procesamiento de muestras de cada máquina
- 72 horas de prueba antes de la entrega
- Sentido de calidad superior, las peticiones de los clientes vienen primero
- 30 años + historia de I + D, la empresa fue fundada en 1993
- Fabricante de alta tecnología con capacidad de investigación y diseño
- Sistema de abastecimiento estable y maduro
- Jóvenes vendedores activos e ingenieros para servicios instantáneos ((24 horas en línea)
- Actualización del mecanismo de acuerdo con la ergonomía y fácil mantenimiento
- Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
- ¿Es usted una empresa comercial o una empresa de fabricación?
Somos una empresa de fabricación.
- ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
- ¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
- P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina. - ¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente - P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable. - P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
- P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
