Place of Origin:
CHINA
Nombre de la marca:
SMTCL
Certificación:
CE ISO certification
Model Number:

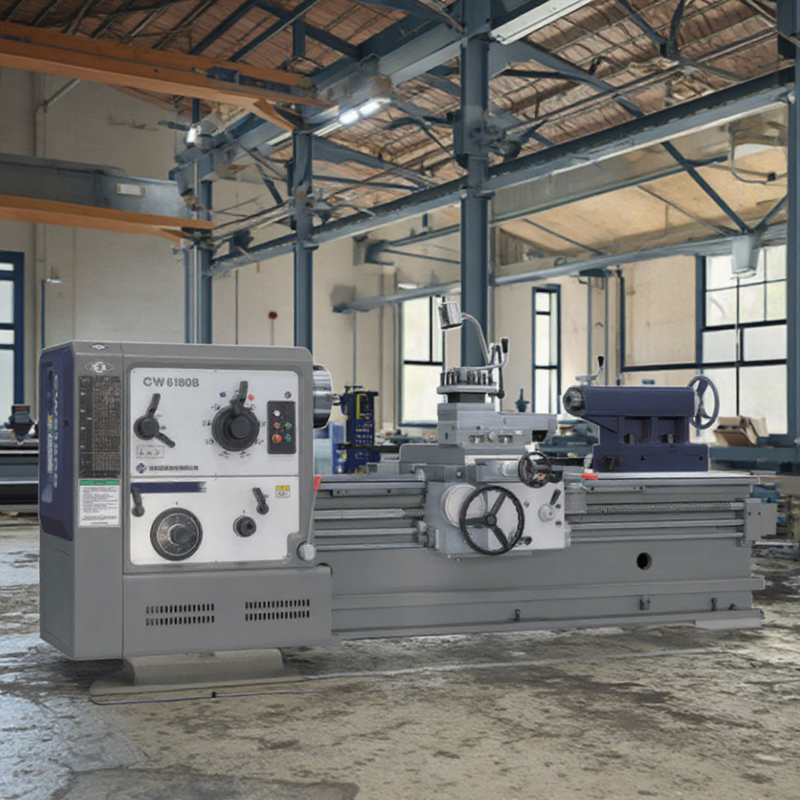

CW6180B
Descripción del producto:
Características del producto:
Artículo
|
Unidad
|
CW6180B
|
Diámetro máximo de giro sobre la bancada
|
mm
|
Φ800
|
Diámetro máximo de giro sobre la torreta
|
mm
|
Φ480
|
Longitud máxima de la pieza de trabajo
|
mm
|
1000, 3000, 4000, 5000.6000, 8000
|
Diámetro máximo de giro y ancho efectivo en el hueco
|
mm
|
Φ1000/310
|
Diámetro del orificio del husillo y tipo de cabezal del husillo
|
|
Φ104/D11
|
Conicidad de la nariz del husillo y del centro
|
|
120, 1:20. Morse 5#
|
Pasos y rango de velocidades del husillo
|
r/min
|
18 velocidades 5.4-720
|
Pasos y rango de avances longitudinales
|
mm/r
|
64 avances 0.06-24.3
|
Rango 1:1
|
mm/r
|
0.1-1.52
|
Rango 16:1
|
mm/r
|
1.6-24.3
|
Rango de avance fino con engranajes de cambio
|
mm/r
|
0.05-0.912
|
Relación de avance transversal a avance longitudinal
|
|
1/2
|
Avance rápido del carro
|
mm/min
|
4000
|
Paso del husillo de avance
|
|
12 (Métrico): 1/2'' (Sistema de pulgadas)
|
Número, rango de métrico
|
mm
|
50 tipos 1-240
|
Número de rosca, rango de rosca Whitworth
|
t.p.i
|
26 tipos 14-1
|
Número, rango de módulo
|
mm
|
53 tipos 0.5-120
|
Número de rosca, rango de rosca de paso diametral
|
DP
|
24 tipos 28-1
|
Carrera transversal máxima del carro inferior
|
mm
|
500
|
Carrera máxima del carro superior
|
mm
|
200
|

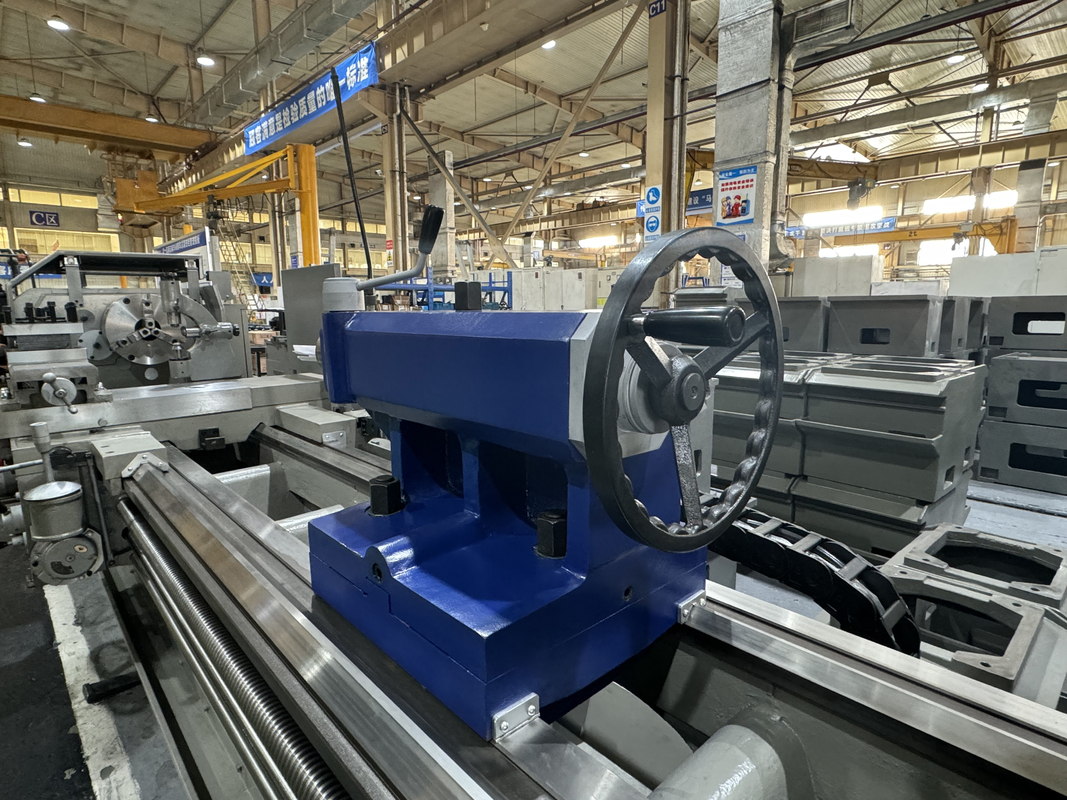

Carrera de la contrapunta
|
mm
|
250
|
Conicidad de la contrapunta
|
|
Morse 5#
|
Ancho de la guía de la bancada y dureza del temple
|
mm
|
550 RC52
|
Potencia del motor principal
|
KW
|
11/15
|
Potencia del motor rápido
|
KW
|
1.1
|
Potencia del motor de la bomba de refrigerante
|
W
|
180
|
Peso neto
|
kg
|
4900
|
Dimensión total
|
mm
|
3660x 1450x 1630
|
Carga máxima de la pieza de trabajo
|
T
|
2.5 (configuración estándar)
|
Configuración estándar: 1. Motor principal: YE3-160M-4 11kW 5. Rodamiento del eje principal:
(1) NN3032K/P5 160X240X60
(2) NN3026K/P5 130X200X52(3) 6028 140X210X33 |
Configuración selectiva:

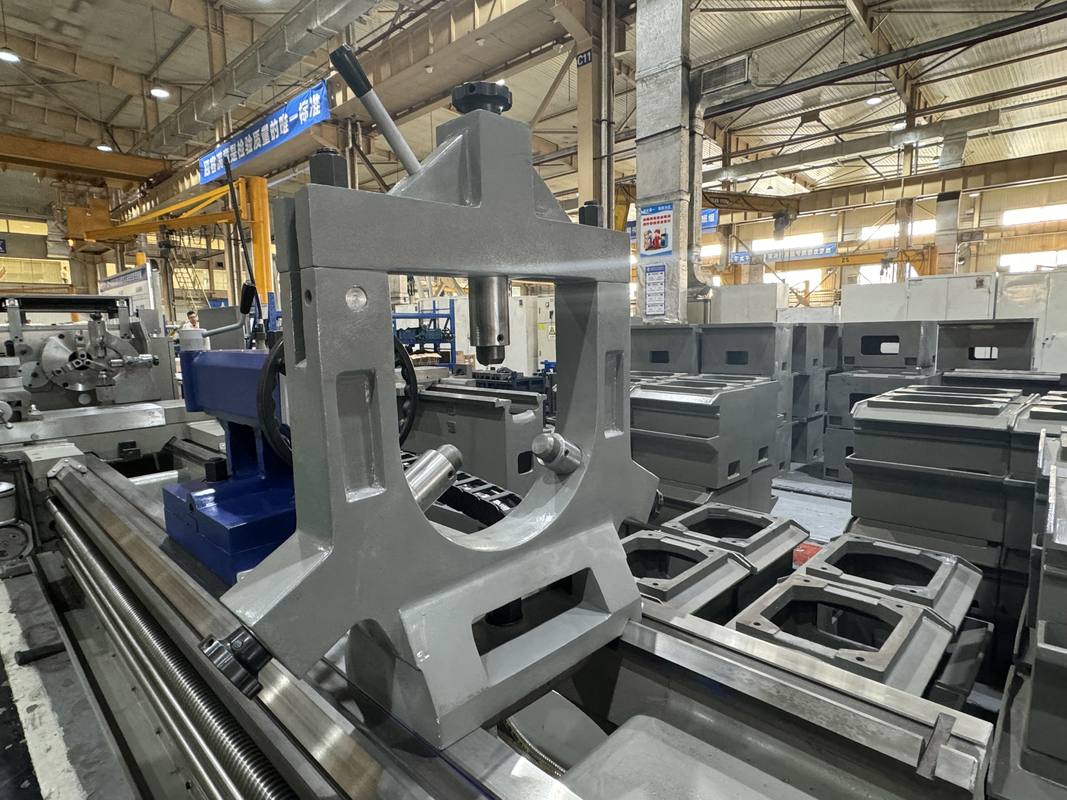

1. Luneta Φ40-Φ350

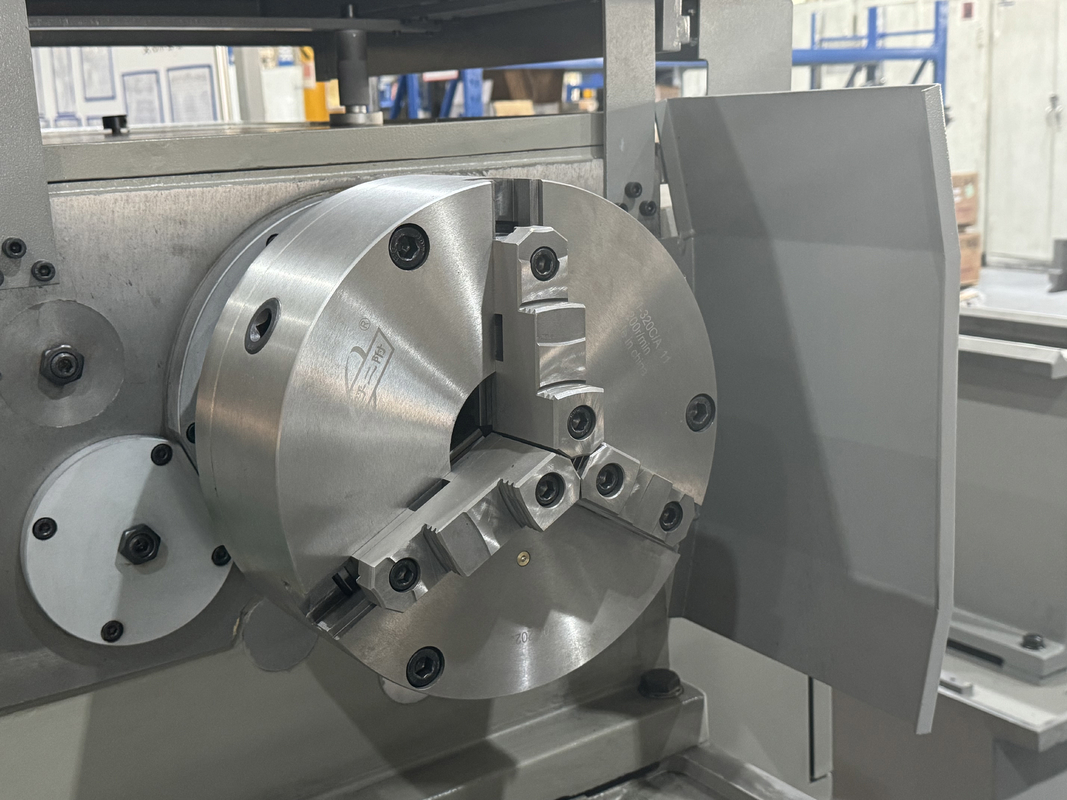

2. Luneta seguidora Φ50-Φ220 3. Mandril de 3 mordazas de Φ400 mm 4. Mandril de 3 mordazas de Φ500 mm 5. Mandril de 4 mordazas de Φ400 mm 6. Mandril de 4 mordazas de Φ500 mm 7. Mandril de 4 mordazas de Φ630 mm 8. Centros giratorios Morse NO.5 9. Placa frontal de Φ650 mm |
