Torno CNC de trenes duros HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min SMTCL Torno CNC de cama inclinada

Nombre de la Marca: SMTCL
Número de modelo: El HTC40S
Lugar de origen: China
Certificación: CE ISO certification
Cantidad mínima de pedido: 1
Capacidad de suministro: 50 juegos por mes
Las etiquetas

Máquina del torno de la cama plana CKA6136

Máquina del torno de la cama plana 5.5KW

Máquina horizontal del CNC CKA6136

Detalles del producto

Nombre de la marca: SMTCL Número de modelo: El HTC40S
CNC o no: CNC Palabra clave: Tornos CNC horizontales
Longitud de Max.Cutting: 1500 mm Diámetro de Max. Cutting.: 500 mm
Max. nadando por encima de la cama: 600 mm X viaje en eje: 270 mm
Viaje del eje z: 1628 mm Velocidad del huso: Se aplicarán las siguientes medidas:
Resaltar

Torno CNC de largo alcance

,

Torno CNC de alta rigidez

,

Las máquinas de torneado CNC de 4000 r/min

Descripción del producto

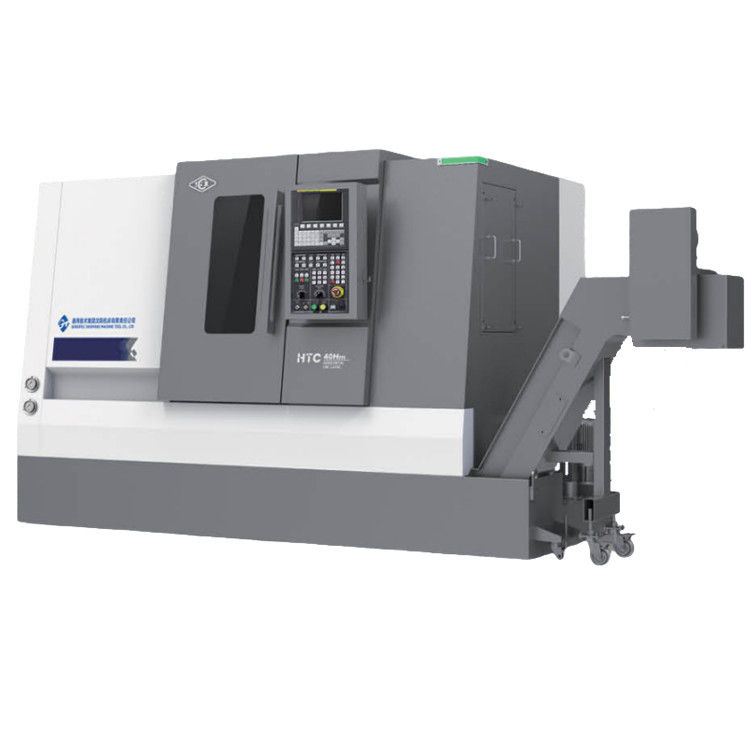

Torno CNC de trenes duros HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min SMTCL Torno CNC de cama inclinada 0

Descripción del producto:

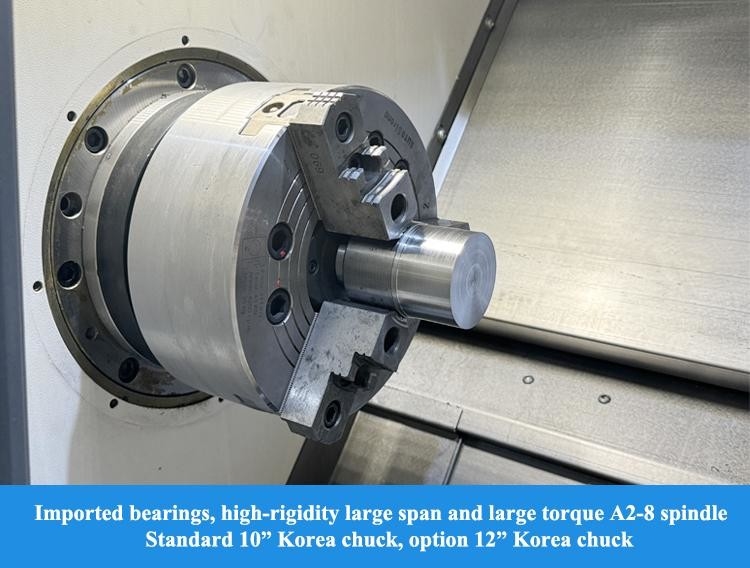

Torno CNC de riel duro SMTCL HTC40S Alta rigidez Gran envergadura Husillo A2-8 Velocidad del husillo 4000r/min Torno CNC de bancada inclinada

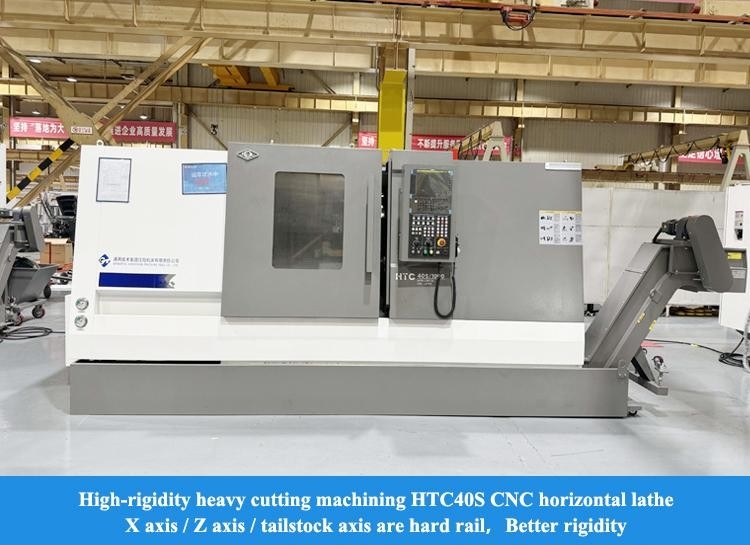

El torno CNC HTC40S tiene ventajas únicas en su diseño de guías endurecidas. La guía endurecida ha sido sometida a técnicas de procesamiento especiales y posee una rigidez súper fuerte, que puede soportar eficazmente cargas de corte pesadas.
Durante los procesos de mecanizado potentes, tiene una excelente estabilidad, lo que garantiza que la precisión del mecanizado no se vea afectada. El sistema de guías endurecidas de alta precisión permite que la máquina herramienta tenga trayectorias de movimiento precisas durante el funcionamiento. Ya sea el procesamiento de piezas de eje o de disco, puede demostrar un rendimiento sobresaliente y es ampliamente aplicable a los campos de procesamiento mecánico con altos requisitos de precisión y estabilidad.

Características del producto:

1, Alta precisión
◆ Tornillo y riel guía de alta precisión
◆ Rodamientos de husillo de alta precisión
◆ Cuantificación de los estándares del proceso
◆ Regla de rejilla de alta precisión
2, Alta eficiencia
◆ Aplicación de código modular del sistema
◆ Configuración funcional completa, lo que permite una producción inteligente
◆ Torreta servo de alta eficiencia
◆ Husillo de corte de alto rendimiento y servicio pesado
3, Alta rigidez

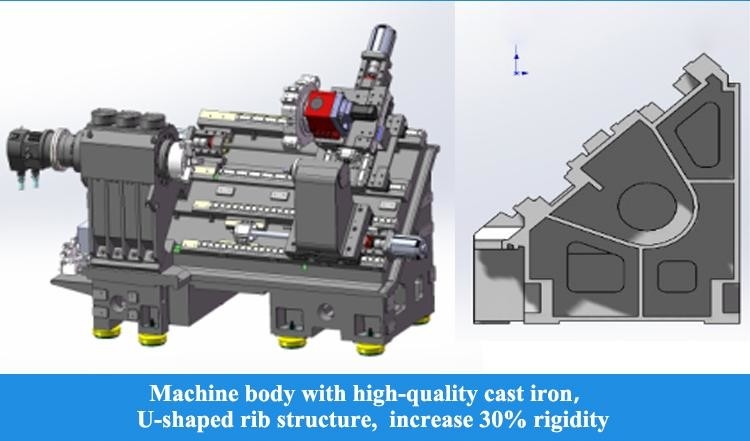

◆ Bancada de hierro fundido de alta calidad, etc.
◆ Fundiciones clave: caja de cabecera de gran envergadura
◆ Husillo de alta potencia y alto par
◆ Torreta de herramientas de alta rigidez

Detalles del producto:

Torno CNC de trenes duros HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min SMTCL Torno CNC de cama inclinada 1
Velocidad de movimiento rápido: 30 m/min
El servomotor está conectado directamente al husillo de bolas a través de un acoplamiento, lo que reduce los enlaces intermedios y logra una transmisión sin holguras. Los rieles guía de los ejes X e Z adoptan rieles guía de rodillos lineales importados para garantizar una alta rigidez, un buen rendimiento dinámico y precisión, aumentar la velocidad de funcionamiento y mejorar la eficiencia de la producción.



Torno CNC de trenes duros HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min SMTCL Torno CNC de cama inclinada 2

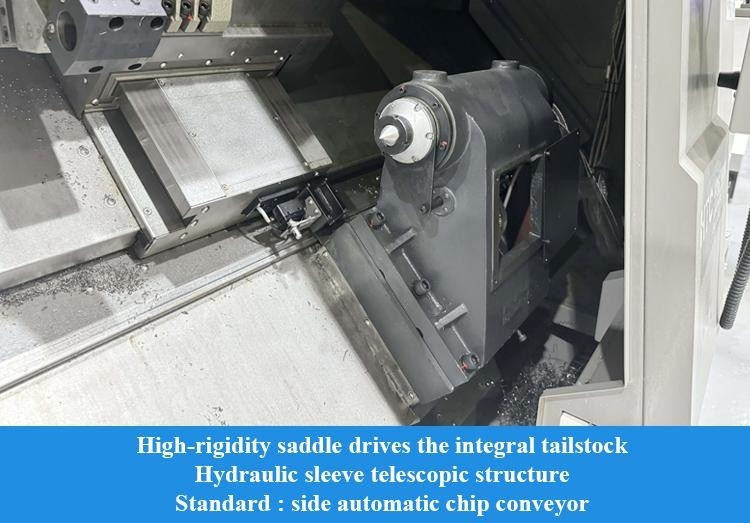

Contrapunto servo dividido
El contrapunto se puede mover de forma opcional con servoaccionamiento, lo que puede controlar con precisión y ajustar de forma flexible la velocidad de movimiento del contrapunto y la fuerza de sujeción de trabajo de acuerdo con los requisitos de procesamiento, lo que permite que el contrapunto se acerque rápidamente a la pieza de trabajo y se apriete sin impacto, y puede proporcionar retroalimentación en tiempo real sobre la posición de apriete. mejorar la eficiencia de la producción. Adopta un contrapunto dividido superior e inferior, fácil de ajustar la precisión y mejorar la eficiencia del mantenimiento.
Estructura pretensada de doble fijación
Torno CNC de trenes duros HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min SMTCL Torno CNC de cama inclinada 3
El eje X desarrolla una estructura de soporte de doble fijación y utiliza un tornillo pretensado para compensar eficazmente la deformación por pretensado y la deformación por aumento de temperatura. Coopera con una estructura de sellado especial para reducir el aumento de temperatura del tornillo, logrando así una alta precisión y alta estabilidad de alimentación de la máquina herramienta
Configuración del eje Y
Torno CNC de trenes duros HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min SMTCL Torno CNC de cama inclinada 4
Configuración opcional del eje Y, combinada con torreta motorizada BMT, estructura de eje C de alta precisión y una variedad de portaherramientas motorizados, puede realizar el procesamiento de superficies complejas con una sola instalación.
Husillo de bolas de alta precisión
Torno CNC de trenes duros HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min SMTCL Torno CNC de cama inclinada 5
Utiliza un tornillo de grado C3 importado de alta calidad y un riel guía de grado H, y es accionado directamente por un servomotor para lograr una excelente precisión de funcionamiento.
Silla de montar antibalanceo
Torno CNC de trenes duros HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min SMTCL Torno CNC de cama inclinada 6
La envergadura del riel guía se amplía razonablemente, la estructura del sistema de movimiento se optimiza y el cuerpo principal de la silla de montar de la bancada está diseñado en forma de arco para garantizar la rigidez general de los componentes importantes.

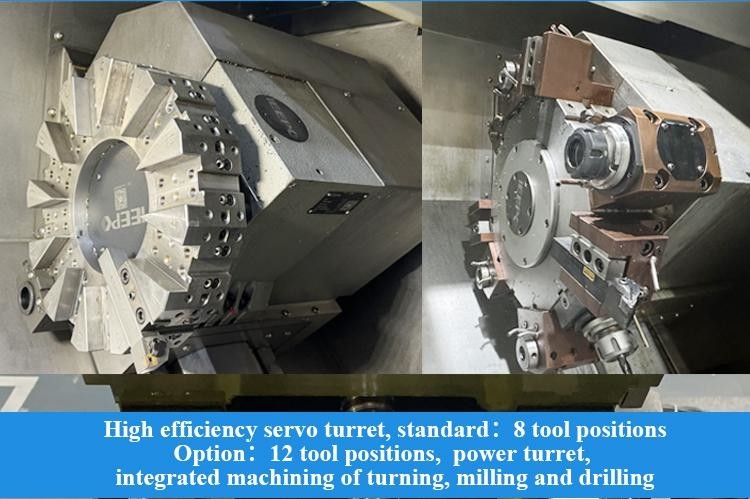

Torreta motorizada servo eficiente
Torno CNC de trenes duros HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min SMTCL Torno CNC de cama inclinada 7
Interfaz BMT estándar, conexión de alta rigidez; la herramienta es impulsada por la interfaz DIN1809, que tiene una transmisión confiable y una baja tasa de fallas; el motor de accionamiento está montado lateralmente y es de estructura compacta; está equipado con un eje C de alta precisión y un dispositivo de freno para lograr un procesamiento integrado de torneado, fresado y taladrado de alta eficiencia.
Portaherramientas de refrigeración interna
Torno CNC de trenes duros HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min SMTCL Torno CNC de cama inclinada 8
El portaherramientas de refrigeración interna opcional y la salida de agua desde el centro de la herramienta permiten una eliminación eficiente de las virutas durante el mecanizado de orificios internos y garantizan la calidad del procesamiento
Capacidad de fresado de herramientas accionadas
Torno CNC de trenes duros HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min SMTCL Torno CNC de cama inclinada 9
Material de la pieza de trabajo: HT200
Modelo de herramienta: Ф16 broca helicoidal
fresadora
Estado de refrigeración: refrigeración por agua
Parámetros del producto:
Material de la pieza de trabajo: HT200
Modelo de herramienta: Ф16 broca helicoidal
Estado de refrigeración: refrigeración por agua
Parámetros del producto:


Torno CNC de trenes duros HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min SMTCL Torno CNC de cama inclinada 10

Artículos
Unidades
HTC40S/500
HTC40S/1000
HTC40S/1500
Diámetro máx. de corte
mm
2870×1890×1900
Φ500
Φ500
Longitud máx. de corte
mm
2870×1890×1900
1000
1500
Diámetro máx. de oscilación sobre la bancada
mm
2870×1890×1900
Φ600
Φ600
Diámetro máx. de oscilación sobre la ranura de la bancada
mm
2870×1890×1900
Husillo
Husillo
Husillo
Modelo de nariz de husillo
-
A2-8
Diámetro interior del rodamiento delantero
Diámetro interior del rodamiento delantero
Diámetro interior del rodamiento delantero
mm
2870×1890×1900
Conicidad del husillo y tamaño del orificio
Conicidad del husillo y tamaño del orificio
Conicidad del husillo y tamaño del orificio
1:20;Φ90

Diámetro del orificio del husillo máx.
Diámetro del orificio del husillo máx.
Diámetro del orificio del husillo máx.
mm
2870×1890×1900
Diámetro máx. de la barra
Diámetro máx. de la barra
Diámetro máx. de la barra
mm
2870×1890×1900
Diámetro del mandril estándar
Diámetro del mandril estándar
Diámetro del mandril estándar
pulgadas
10"
Rango de velocidad del husillo
Rango de velocidad del husillo
Rango de velocidad del husillo
r/min
4000
3500
3500
Par máx. del husillo
N.m
300(576r/min)
229(592r/min)
229(592r/min)
Par nominal del husillo
N.m
300(576r/min)
377(443r/min)
377(443r/min)
Potencia de salida del motor principal continua/30 min.
kW
15/18.5
Eje X/Z
Eje X/Z
Eje X/Z
Velocidad de avance rápido del eje X
mm
2870×1890×1900
Recorrido del eje X
Recorrido del eje X
Recorrido del eje X
mm
2870×1890×1900
Recorrido del eje X
Recorrido del eje X
Recorrido del eje X
mm
2870×1890×1900
270
270
Recorrido del eje Z
mm
2870×1890×1900
1025
1628
Método de accionamiento del contrapunto
Recorrido del contrapunto
mm
2870×1890×1900
770
1628
Método de accionamiento del contrapunto
Arrastre de la silla de montar

Recorrido del manguito del contrapunto
Recorrido del manguito del contrapunto
Recorrido del manguito del contrapunto
mm
2870×1890×1900
Precisión de reposicionamiento de la transposición del portaherramientas
Precisión de reposicionamiento de la transposición del portaherramientas
Precisión de reposicionamiento de la transposición del portaherramientas
mm
2870×1890×1900
Conicidad del orificio cónico del contrapunto
Conicidad del orificio cónico del contrapunto
Conicidad del orificio cónico del contrapunto
MT- 4

Torreta de herramientas
Torreta de herramientas
Torreta de herramientas
Forma de la torreta de herramientas
Torreta servo horizontal de 8 estaciones

Altura central
Altura central
Altura central
mm
2870×1890×1900
Precisión de reposicionamiento de la transposición del portaherramientas
Precisión de reposicionamiento de la transposición del portaherramientas
Precisión de reposicionamiento de la transposición del portaherramientas
Seg.
±1.6
Si se puede elegir la herramienta cerca
Si se puede elegir la herramienta cerca
Si se puede elegir la herramienta cerca
mm
2870×1890×1900
Otros
Otros
Otros
Distancia entre el centro del husillo y el suelo
mm
2870×1890×1900
1022
1022
Peso de la máquina
kg
4300
5000
6500
Capacidad total de suministro de energía
KVA
42
45
45
Dimensiones generales (LxAnxAl)
mm
2870×1890×1900
3750×1890×1900
4600×2050×1960
Configuración estándar:

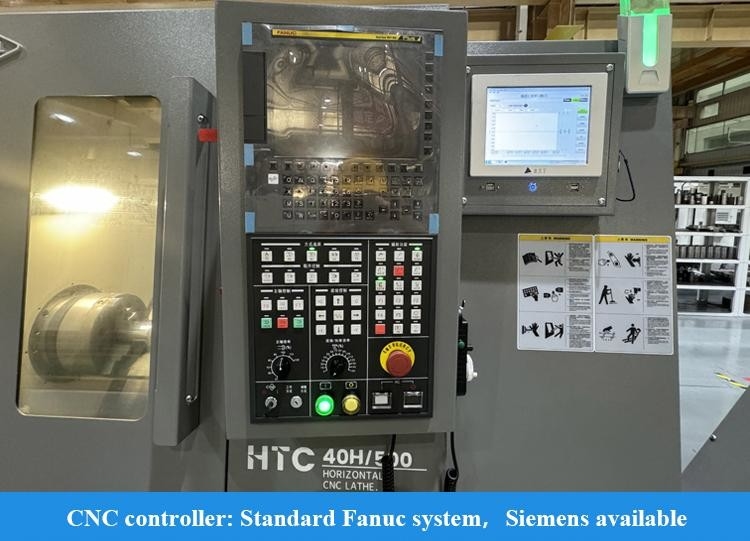

1, Sistema FANUC-0i-TF Plus (5) (Serie H/S)
2, Sistema GSK988TA (Serie Q)
3, Husillo tipo manguito
4, Cilindro de aceite de mandril hueco
5, Carro de herramientas servo de 8 estaciones
Configuración opcional:
1, Sistema Siemens
2, Calibrador de ajuste de herramientas
3, Carro de herramientas servo de 12 estaciones
4, Medición de la pieza de trabajo
5, Carro de herramientas eléctricas
6, Colector de niebla de aceite
7, Unidad de extracción de virutas trasera
8, Detección de daños en la herramienta
9, Puerta neumática
NUESTRO Servicio:
Asegúrese de recibir una máquina de alta calidad

1. Cada pieza debe ser inspeccionada
2. Más de 100 controles del proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestras de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
¿Por qué elegirnos?:

◆ Sentido de máxima calidad, las solicitudes de los clientes son lo primero
◆ 30 años + de historia de I+D, la empresa se fundó en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes y activos vendedores e ingenieros para servicios instantáneos (24 horas en línea)
◆ Actualización del mecanismo de acuerdo con la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta la producción
Sobre nosotros:
¡Bienvenido a visitarnos!
Torno CNC de trenes duros HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min SMTCL Torno CNC de cama inclinada 11
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado verticales, centros de mecanizado horizontales, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
SMTCL y el grupo SYMG
es nuestra fábrica colaboradora. Tiene más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, taladradora y mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nueva energía, maquinaria de construcción, barcos, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tomamos la misión de proporcionar las máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!Nuestra fábrica:
Preguntas frecuentes:
Torno CNC de trenes duros HTC40S Alta rigidez Gran envergadura A2-8 Velocidad del husillo 4000r/min SMTCL Torno CNC de cama inclinada 12

P1. ¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.

P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado verticales, tornos convencionales, taladradoras, taladradoras radiales, etc.
P3. ¿Puede proporcionar una máquina personalizada o una máquina de propósito especial (SPM)?
Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo de las piezas que demuestren ser defectuosas durante un período de 12 meses,
comenzando en la fecha del conocimiento de embarque de la máquina.
P5. ¿Cuáles son los servicios?
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individual
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, el diseño, la fabricación, el montaje de todo el proceso de producción se
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?
Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el programa del comprador. Todo esto se puede cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para tratar la visa y la preparación de la instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista





Aspectos destacados del producto

Descripción del producto: Torno CNC de riel duro SMTCL HTC40S Alta rigidez Gran envergadura Husillo A2-8 Velocidad del husillo 4000r/min Torno CNC de bancada inclinada El torno CNC HTC40S tiene ventajas únicas en su diseño de guías endurecidas. La guía endurecida ha sido sometida a técnicas de ...

Envíe una consulta
PRODUCTOS RELACIONADOS
Calidad Torno vertical invertido IVT35 pieza de trabajo automática de agarre línea de producción automatizada Torno CNC fábrica

Torno vertical invertido IVT35 pieza de trabajo automática de agarre línea de producción automatizada Torno CNC

Product Description: Inverted Vertical Lathe IVT35 Automatic Workpiece Grasping Automated Production Line CNC Lathe IVT35 automated production line stands out with standardized modular design and a rigid frame-type bed for excellent precision retention. Its inverted spindle combined with a large-angle bed guard ensures superior chip evacuation. Featuring a compact footprint and flexible layout, it integrates turning, drilling and boring for multi-process machining. Ideal for

Calidad SMTCL 5 Ejes Centro de mecanizado vertical VMU80P Centro de mecanizado de columna de cama de piedra fundida de minerales artificiales fábrica

SMTCL 5 Ejes Centro de mecanizado vertical VMU80P Centro de mecanizado de columna de cama de piedra fundida de minerales artificiales

Product Description SMTCL Vertical 5 Axis Machining Center VMU80P Artificial Mineral Cast Stone Bed Column 5 Axis Machining Center The product is suitable for the processing of complex shaped parts in energy, mold, automobile and other industries. It is a high-performance vertical five-axis machining center independently developed by General Technology Group. Product linear shaft fast moving speed up to 60m/min, acceleration up to 1g, rotating shaft driven by torque motor,

Calidad SMTCL 5 Ejes Centro de mecanizado horizontal HMU160 X/Y/Z Centro de mecanizado de alta velocidad fábrica

SMTCL 5 Ejes Centro de mecanizado horizontal HMU160 X/Y/Z Centro de mecanizado de alta velocidad

Product Description: SMTCL 5 Axis Horizontal Machining Center HMU160 X/Y/Z Rapid traverse 100m/min High Speed Machining Center HMU160 series products are high-performance horizontal five-axis machining centers independently developed for new energy vehicles and other industries. This series of products is equipped with fast speed up to 100m/min, acceleration 1G linear shaft, up to 40r/min torque motor direct drive rotation shaft, the whole machine dynamic performance is

Calidad Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva fábrica

Torno CNC vertical pesado VTC250140H Diámetro de oscilación máximo 3000 mm Torno CNC vertical de carga de energía nueva

Product Description: VTC 250140H Heavy CNC vertical lathe Shenyang Machine Tool VTC250140H is a high-performance vertical turning and milling compound machining center. It has a solid body structure to ensure stability and reliability during the processing. Equipped with an advanced numerical control system, it is easy to operate and has high precision. This equipment has a large processing stroke and can meet the processing needs of various large workpieces. The spindle

Solicitar una cita

Por favor, utilice nuestro formulario de contacto de consulta en línea de abajo si tiene alguna pregunta, nuestro equipo se pondrá en contacto con usted tan pronto como sea posible.

Puedes subir hasta 5 archivos y cada archivo tiene un tamaño máximo de 10M.
