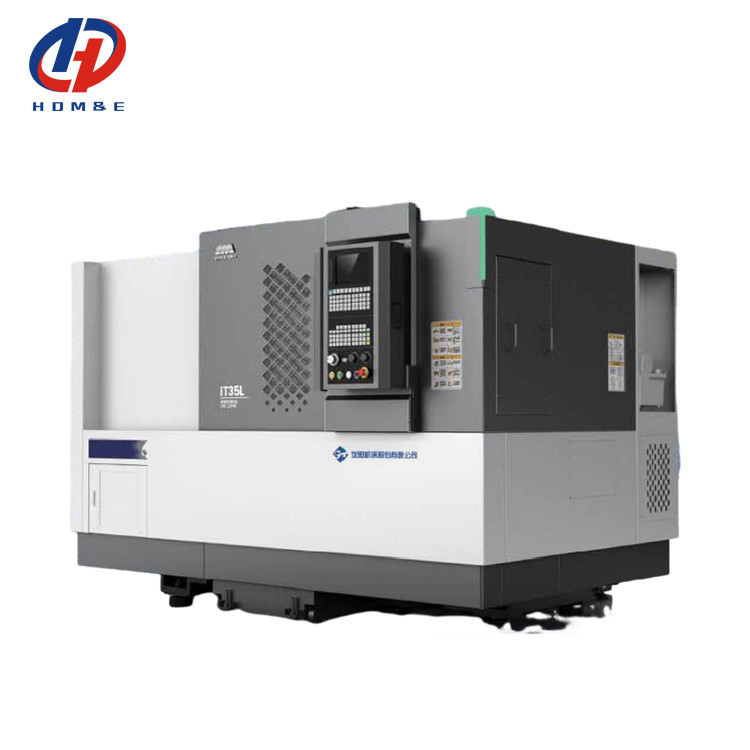

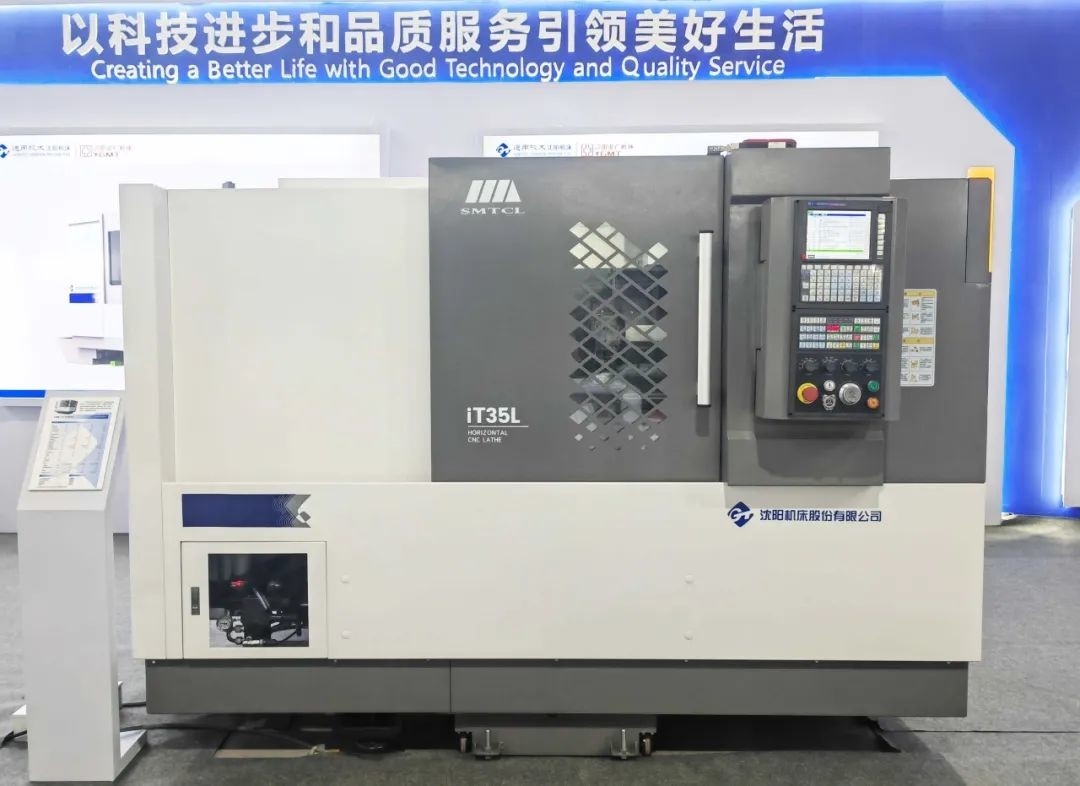

Torno CNC IT35L Metal Horizontal CNC, Máquina Torno CNC con Máx. Volteo sobre la bancada 580mm SMTCL Torno CNC de bancada inclinada
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | iT35L |
|---|---|---|---|
| Sistema de control de CNC: | Gsk | CNC o no: | CNC |
| Palabra clave: | Torno inclinado del CNC de la cama | Duración máxima girada (mm): | 500 |
| Velocidad máxima del eje (rpm): | Las demás partidas | El número de unidades de la unidad de ensayo: | 260 |
| En caso de que el vehículo no cumpla las condiciones siguientes:: | 510 | Diámetro máximo de giro: | Φ360 |
| Duración máxima de giro: | 500 | Balanceo máximo sobre la cama: | F580 |
| El movimiento máximo sobre el deslizamiento: | Frm330 | ||
| Resaltar |
Tornos CNC horizontales de metal,Tornos de CNC IT35L,Torno inclinado del CNC de la cama |
||
Descripción del producto
Descripción del producto:
IT35 es un producto de máquina herramienta de alto rendimiento. Adopta conceptos de diseño y procesos de fabricación avanzados y tiene una excelente estabilidad y precisión. Esta máquina herramienta tiene una estructura compacta y una pequeña superficie, adecuada para diversos entornos de producción. La IT35 está equipada con un potente sistema de husillo que puede proporcionar alta velocidad y gran par para satisfacer diferentes necesidades de procesamiento. Sus guías y husillos de alta precisión garantizan la suavidad y precisión del movimiento. En cuanto al sistema de control, la IT35 adopta un sistema de control numérico avanzado, que es fácil de operar y tiene una programación flexible. Puede realizar el procesamiento de alta precisión de piezas complejas. Al mismo tiempo, esta máquina herramienta también tiene un sistema de cambio automático de herramientas eficiente, que acorta en gran medida el tiempo de procesamiento y mejora la eficiencia de la producción.
Características del producto:
1, Alta rigidez
* Análisis de elementos finitos para optimizar la estructura de toda la máquina

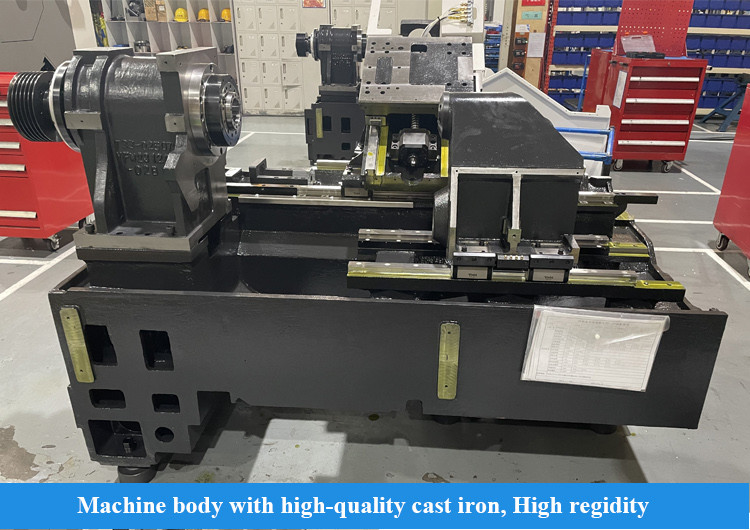

* La bancada está hecha de fundiciones de alta calidad con una disposición razonable de barras

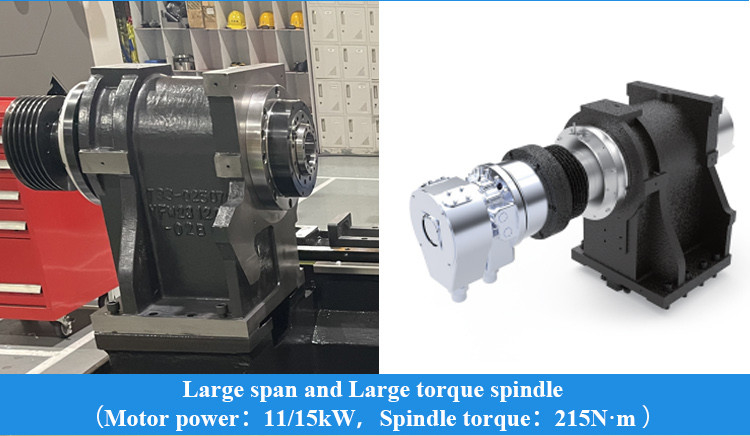

* Configuración de husillo de gran envergadura y gran par, mejora la rigidez de corte
* Proceso de raspado de precisión, mejora la rigidez de la conexión
|
Artículo
|
Unidad
|
Especificación
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Diámetro máximo de torneado
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
Longitud máxima de torneado
|
mm
|
350
|
500
|
500
|
|
|
Oscilación máxima sobre la bancada
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
Oscilación máxima sobre el carro
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
Husillo
|
nariz del husillo
|
|
A2-6
|
A2-6
|
A2-8
|
|
diámetro del cojinete delantero
|
mm
|
100
|
100
|
120
|
|
|
conicidad del husillo y tamaño del orificio
|
|
1:20;Φ70
|
1:20;Φ70
|
1:20;Φ90
|
|
|
distancia del orificio del husillo
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
diámetro máximo de la barra
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

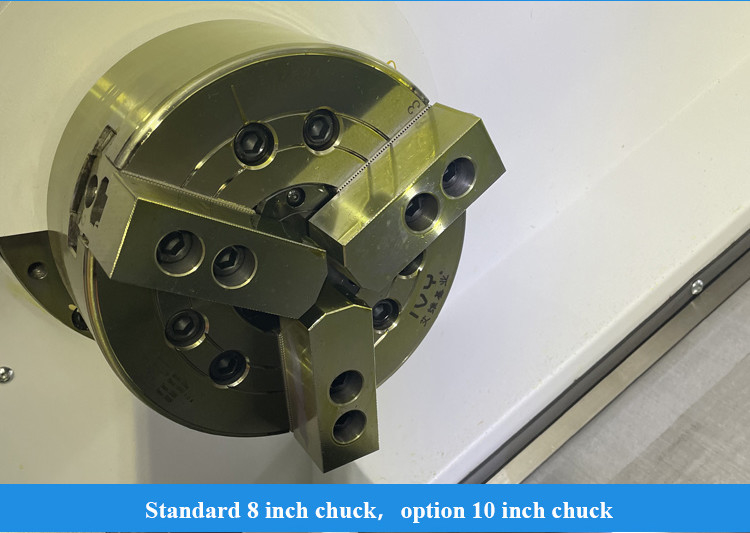

tamaño del mandril
|
pulgadas
|
8
|
8
|
10
|
|
|
velocidad del husillo
|
r/min
|
4000
|
4000
|
3500
|
|
|
par nominal del husillo
|
Nm
|
158(666r/min)
|
158(666r/min)
|
243(588r/min)
|
|
|
par máximo del husillo
|
Nm
|
215(666r/min)
|
215(666r/min)
|
300(588r/min)
|
|
|
potencia máxima de salida del motor continua/30min
|
kW
|
11/15
|
11/15
|
15/18.5
|
|
|
Alimentación
|
Avance rápido X/Z
|
m/min
|
30
|
30
|
24
|
|
recorrido del eje X
|
mm
|
200
|
200
|
260
|
|
|
recorrido del eje Z
|
mm
|
350
|
510
|
505
|
|
|

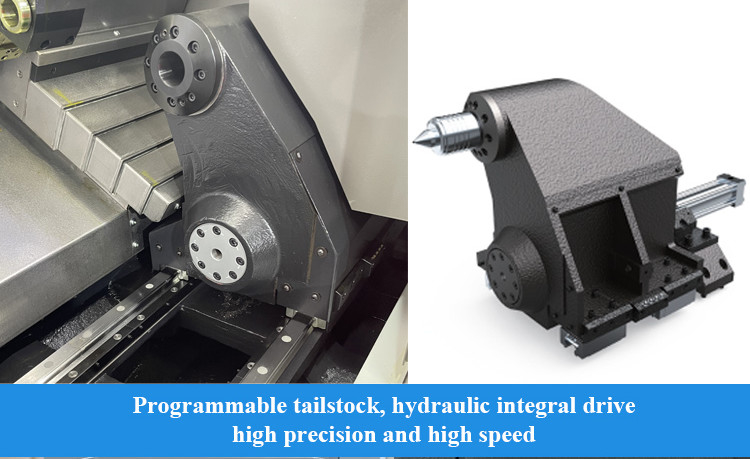

Contrapunto
|
recorrido del contrapunto
|
mm
|
NO
|
400
|
400
|
|
conicidad del contrapunto
|
Morse
|
NO
|
MT-5
|
MT-5
|
|
|
Torreta
|
tipo de torreta
|
|
Torreta servo horizontal de 8 estaciones
|
Torreta servo horizontal de 8 estaciones
|
Torreta servo horizontal de 8 estaciones
|
|
altura central
|
mm
|
80
|
80
|
100
|
|
|
posicionamiento rotativo
|
Seg.
|
±1.6
|
±1.6
|
±1.6
|
|
|
Otro
|
peso
|
kg
|
3300
|
3600
|
3700
|
|
dimensiones generales (L*W*H)
|
mm
|
2330×1675×1760
|
2550×1675×1760
|
2550×1675×1820
|
|
|
Configuración estándar:
1, Controlador GSK988TA
2, Mandril y cilindro sólidos de marca china 3, Torreta de 8 posiciones 4, Estación hidráulica de marca china 5, Caja de virutas |
Configuración selectiva:
1, Transportador lateral
2, Transportador trasero 3, Mandril especial 4, Cilindro especial 5, Torreta especial |
Nuestro servicio:
Asegúrese de recibir una máquina de alta calidad
1. Cada pieza debe ser inspeccionada
2. Más de 100 controles de proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestra de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
◆ 30 años + de historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización de la mecánica de acuerdo con la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta la producción
Preguntas frecuentes:
P1. ¿Es usted una empresa comercial o una empresa de fabricación?
a partir de la fecha del conocimiento de embarque de la máquina.
Pre-ventas: Soluciones personalizadas, planificación y diseño; Servicio individual
Post-venta: 7 días 24 horas de servicio en línea, Guía remota de instalación, acoplamiento con el sistema de software del cliente
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
