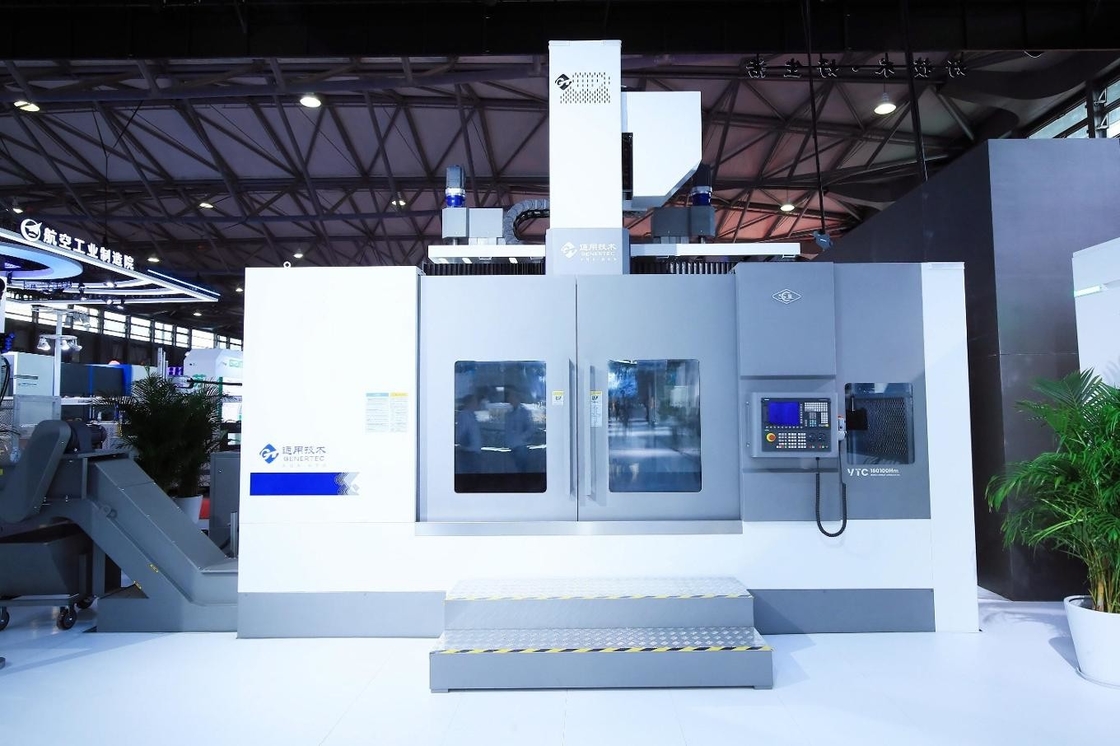

Torno vertical CNC pesado SMTCL VTC200140H Diámetro máximo de giro 2500 mm Torno vertical combinado con fresado

Nombre de la Marca: SMTCL
Número de modelo: VTC 200140H
Lugar de origen: China.
Certificación: CE ISO certification
Cantidad mínima de pedido: 1
Capacidad de suministro: 50 juegos por mes
Las etiquetas

Torno resistente servo del CNC de la CA

Torno resistente del CNC CK5225

Máquina de torneado vertical del torno de C5225T

Detalles del producto

Nombre de la marca: SMTCL Número de modelo: VTC 200140H
palabra clave: Tornos verticales CNC pesados Diámetro del banco de trabajo: Φ2000
Diámetro máximo del columpio: Φ2500 Diámetro de corte máximo: Φ2300
Altura máxima de la pieza de trabajo: 1600
Resaltar

Tornos verticales CNC pesados

,

Combinación de fresado de torno vertical CNC

,

Diámetro máximo de balanceo 2500 mm

Descripción del producto

Torno vertical CNC pesado SMTCL VTC200140H Diámetro máximo de giro 2500 mm Torno vertical combinado con fresado 0

Descripción del producto:

Torno vertical CNC de servicio pesado VTC200140H Diámetro máximo de giro 2500 mm Combo de fresado de torno vertical CNC
El torno VTC200140H de Shenyang Machine Tool tiene muchos puntos de venta destacados. Su cuerpo es sólido, lo que garantiza un procesamiento estable y confiable. El sistema de control numérico avanzado es fácil de operar y tiene una precisión extremadamente alta. La carrera de procesamiento más grande es adecuada para varias piezas de trabajo. El husillo de alta velocidad brinda una gran capacidad de corte y puede completar eficientemente el procesamiento compuesto de torneado y fresado. Es ampliamente utilizado en campos como la fabricación de maquinaria y la industria aeroespacial. Este equipo puede mejorar la eficiencia de la producción y garantizar la calidad del producto para las empresas y reducir los costos de procesamiento. Al mismo tiempo, la reputación de la marca y el servicio postventa de alta calidad de Shenyang Machine Tool también le agregan mucho brillo. Es un centro de mecanizado de alta gama confiable.

Características del producto:

1, alta rigidez

◆ Estructura de fundición de alta rigidez

◆ Estructura de ariete de alta rigidez

◆ Estructura de riel duro de alta rigidez

◆ Estructura de host de alta rigidez

2, alta precisión y alta eficiencia

◆ Mecanismo de transmisión de alta precisión del husillo

◆ Mecanismo de indexación de doble husillo

◆ Sistema de cambio automático de herramientas

3, alta estabilidad

◆ Diseño simétrico

◆ Estructura de elevación de doble accionamiento de la viga

◆ Rodamiento de rodillos cruzados

4, la ventaja de la estructura de la máquina

◆ Torneado y fresado modular

◆ Ventaja de diseño

◆ Ventaja de control

Detalles del producto:

Estructura de fundición de alta rigidez

Las fundiciones de la serie VTC están hechas de una estructura de hierro fundido en caja con moldeo integrado, después del tratamiento térmico para liberar la tensión interna, diseño de refuerzo grueso, bajo centro de gravedad, buena absorción de impactos, la superficie de la junta importante es un tratamiento de raspado especial, para garantizar que en el corte pesado aún pueda adherirse a la precisión y estabilidad de la máquina herramienta.

Estructura de ariete de alta rigidez

El ariete es una estructura de acero forjado, la superficie está templada, la abrazadera del cortador está tensada por una llave en T, el extremo inferior está posicionado por un disco dentado y la superficie de la junta de la pista está raspada, con alta precisión de posicionamiento. Al mismo tiempo, la sección transversal del cuerpo del ariete se incrementa en un 44% en comparación con la generación anterior.

Estructura de riel duro de alta rigidez

Los dos ejes adoptan una estructura de riel duro de alta rigidez, la superficie de la pista está tratada profesionalmente y se adjunta con una placa de desgaste de bajo coeficiente de fricción, gran rigidez, buena retención de precisión, con excelente capacidad de corte, más adecuada para cortes de servicio pesado.

Estructura de host de alta rigidez

La estructura principal está diseñada principalmente para los requisitos de procesamiento de alta rigidez y carga pesada. El grosor de la columna y la envergadura del riel de guía se incrementan para fortalecer la rigidez del soporte. La palanca inferior del ariete puede resistir eficazmente el par de corte y mejorar la estabilidad del mecanizado.


Modularización de torneado y fresado
Con configuración integrada de torneado-fresado, la estructura del patín es compatible con la estructura del ariete de torneado y la estructura del ariete de torneado, fácil de reemplazar y gran modularidad.

Ventaja de diseño

Diseño de estructura modular, puede elegir ariete simple y doble, aumentar la eficiencia del procesamiento.


Mecanismo de transmisión de alta precisión del husillo
La transmisión principal se actualiza de la transmisión por correa a la transmisión por engranajes, lo que puede proporcionar una segmentación precisa y precisión de posicionamiento, con función compuesta de torneado-fresado, alta estabilidad y el diseño interno del dispositivo de enfriamiento de temperatura constante del husillo para evitar el movimiento axial causado por el cambio excesivo de temperatura.


Mecanismo de indexación de doble husillo
La transmisión principal de la mesa utiliza dos motores principales para impulsar la rotación de la mesa. A través del sistema CNC para lograr el control síncrono de los dos motores principales, de modo que el movimiento de indexación del mecanizado sea más estable y preciso, para lograr la función de control de velocidad de torneado y la función anti-holgura del eje C, para lograr un alto nivel de calidad superficial.

Sistema de cambio automático de herramientas

Almacén de herramientas de disco colgante, de acuerdo con las necesidades de procesamiento del usuario, para lograr un cambio automático de herramientas rápido, acortar el tiempo auxiliar de procesamiento, mejorar la eficiencia de la producción. Una variedad de clips de herramientas de torneado están disponibles a través de la cabeza en T y la sujeción.

Parámetros del producto:

Artículos
UNIDAD
VTC 200140H
Diámetro de la mesa de trabajo
mm
Φ2000
Diámetro máximo de giro
mm
Φ2500
Diámetro máximo de corte
mm
Φ2300
Altura máxima de la pieza de trabajo
mm
1600
Par máximo de la mesa de trabajo
N.m
49800
Velocidad máxima de la mesa de trabajo
r/min
150
Potencia nominal del motor principal
kw
58
Ariete


Tamaño de la sección del cuerpo del ariete
mm×mm
240×240
Viga


Movimiento de elevación de la viga
mm
1400
Ejes X/Z


Recorrido del eje X
mm
-50-+1540
Recorrido del eje Z
mm
1400
Velocidad de avance rápido del eje X
m/min
10
Velocidad de avance rápido del eje Z
m/min
8
Portaherramientas


Dimensiones de la varilla de la herramienta de torneado
mm
40×40
Precisión de posicionamiento


Eje X
mm/1000mm
0.025
Eje Z
mm/1000mm
0.025
Precisión de posicionamiento repetido


Eje X
mm
0.01
Eje Z
mm
0.01
Peso de la máquina
kg
45000
Configuración estándar
Configuración selectiva
Sistema Siemens 828D
Sistema Fanuc
Equipo de lubricación
Columna elevada
Caja de virutas
Colector de niebla de aceite
Equipo hidráulico
Detección de herramientas
Mandril manual de cuatro mordazas
Escala de rejilla
Placa de seguridad
Detección de trabajo
Viruta de descarga lateral
Tanque de agua a alta presión
Luz tricolor
Puerta neumática
Foco de pistola de agua
Limpiador de virutas
Rodamiento de rodillos cruzados
Separación aceite-agua
Cerradura de puerta
Mandril magnético
Enfriador de aceite
Revista de herramientas
Protección semi-cerrada
Defensa completa

Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad
1. Cada pieza debe ser inspeccionada
2. Más de 100 controles de proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestra de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega

Por qué elegirnos:
◆ Sentido de calidad superior, las solicitudes de los clientes son lo primero
◆ 30 años + de historia de I + D, la empresa se fundó en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización del mecanismo de acuerdo con la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
Sobre nosotros:
Torno vertical CNC pesado SMTCL VTC200140H Diámetro máximo de giro 2500 mm Torno vertical combinado con fresado 1
¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, taladradora y mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nueva energía, maquinaria de construcción, barcos, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tomamos la misión de proporcionar las máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
Nuestra fábrica:
Torno vertical CNC pesado SMTCL VTC200140H Diámetro máximo de giro 2500 mm Torno vertical combinado con fresado 2

Preguntas frecuentes:

P1. ¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.
P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado vertical, tornos convencionales, taladradoras, taladradoras radiales, etc.
P3. ¿Puede proporcionar una máquina personalizada o una máquina de propósito especial (SPM)?
Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo de las piezas que demuestren ser defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
P5. ¿Cuáles son los servicios?
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individual
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, el diseño, la fabricación, el montaje de todo el proceso de producción se
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?
Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el programa del comprador. Todo esto se puede cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para tratar la visa y la preparación de la instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
