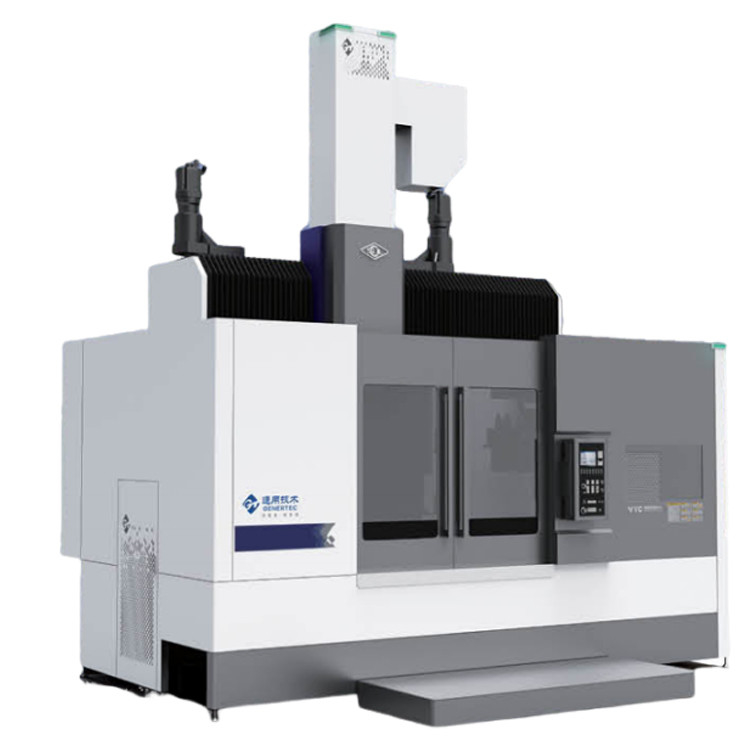

Torno vertical CNC de trabajo pesado VTC125100Q/H Torno de giro vertical CNC SMTCL

Nombre de la Marca: SMTCL
Número de modelo: VTC125100Q/H
Lugar de origen: China.
Certificación: CE ISO certification
Cantidad mínima de pedido: 1
Capacidad de suministro: 50 juegos por mes
Las etiquetas

Máquina del torno de la cama plana CKA6136

Máquina del torno de la cama plana 5.5KW

Máquina horizontal del CNC CKA6136

Detalles del producto

Nombre de la marca: SMTCL Número de modelo: VTC125100Q/H
Palabra clave: Tornos verticales CNC pesados Diámetro del banco de trabajo: Φ1250
Diámetro máximo del columpio: Φ1600 Diámetro de corte máximo: Φ1400
Altura máxima de la pieza de trabajo: 1000
Resaltar

Torno de torneado vertical del CNC

,

Torno vertical CNC de trabajo pesado

,

Reel duro de alta rigidez

Descripción del producto

Torno vertical CNC de trabajo pesado VTC125100Q/H Torno de giro vertical CNC SMTCL 0

Descripción del producto:

VTC125100Q/H Torno vertical CNC de trabajo pesado SMTCL Torno vertical CNC VTC125100Q/H
Serie VTC-QEl torno vertical CNC es rentable, fácil de operar, con alta rigidez, gran par y estabilidad, soportando piezas funcionales domésticas de alta calidad, ampliamente utilizado en válvulas de bomba, industria general,maquinaria para la construcción y otras industrias transformadoras.
Serie VTC-HEl torno vertical CNC es una nueva generación de productos desarrollados de forma independiente sobre la base de la digestión y absorción completa de tecnología avanzada extranjera,combinado con las ventajas de nuestra tecnología de torno vertical CNCCon una excelente rigidez, estabilidad y precisión de procesamiento, soportando piezas funcionales de alta calidad importadas, ampliamente utilizadas en aviación, energía eólica, nueva energía, automoción,Las industrias de los rodamientos y otras industrias de transformación, para ofrecer a los clientes una experiencia excelente.

Características del producto:

1, alta rigidez

◆ Estructura de fundición muy rígida

◆ Estructura de cuerda muy rígida

◆ Construcción de rieles rígidos y duros

◆ Estructura del huésped muy rígida

2,Alta precisión y alta eficiencia

◆ Mecanismo de transmisión de alta precisión

◆ Mecanismo de indexación de doble huso

◆ Sistema automático de cambio de herramientas

3, Alta estabilidad

◆ Disposición simétrica

◆ estructura de elevación de doble tracción de vigas

◆ rodamiento de rodillos cruzados

4"La ventaja de la estructura de la máquina

◆ Torsión y fresado modulares

◆ ventaja de la disposición

◆ ventaja de control

Detalles del producto:
Torno vertical CNC de trabajo pesado VTC125100Q/H Torno de giro vertical CNC SMTCL 1

Estructura de fundición de alta rigidez

Las piezas fundidas de la serie VTC están hechas de moldeado integrado de estructura de hierro fundido de caja, después de un tratamiento térmico para liberar la tensión interna, diseño de refuerzo grueso, centro de gravedad bajo, buena absorción de golpes,La superficie de las articulaciones importantes son el tratamiento especial de raspado, para garantizar que en el corte pesado todavía puede adherirse a la precisión y la estabilidad de la máquina herramienta.
Torno vertical CNC de trabajo pesado VTC125100Q/H Torno de giro vertical CNC SMTCL 2

Estructura de cuerda de alta rigidez

El carnero es una estructura de acero forjado, la superficie se apaga, la abrazadera de corte se tensa con la tecla T, el extremo inferior se coloca con el disco dental, y la superficie de la articulación de la pista se raspa,con alta precisión de posicionamientoAl mismo tiempo, la sección transversal del cuerpo del carnero se incrementa en un 44% en comparación con la generación anterior.
Torno vertical CNC de trabajo pesado VTC125100Q/H Torno de giro vertical CNC SMTCL 3

Estructura de rieles duros de alta rigidez

Los dos ejes adoptan una estructura de rieles duros de alta rigidez, la superficie de la vía está tratada profesionalmente y unida con placa de desgaste de bajo coeficiente de fricción, fuerte rigidez, buena retención de precisión,con una excelente capacidad de corte, más adecuado para el corte de trabajo pesado.
Torno vertical CNC de trabajo pesado VTC125100Q/H Torno de giro vertical CNC SMTCL 4

Estructura de anfitrión de alta rigidez

La estructura principal está diseñada principalmente para los requisitos de alta rigidez y de procesamiento de cargas pesadas.El espesor de la columna y el tramo del carril de guía se aumentan para fortalecer la rigidez del soporteLa palanca inferior del macho puede resistir eficazmente el par de corte y mejorar la estabilidad del mecanizado.
Torno vertical CNC de trabajo pesado VTC125100Q/H Torno de giro vertical CNC SMTCL 5



Modularización de torneado y fresado
Con una configuración integrada de molienda por giro, la estructura del monopatín es compatible con la estructura de ram giratorio y la estructura de ram giratorio, fácil de reemplazar y fuerte modularidad.
Torno vertical CNC de trabajo pesado VTC125100Q/H Torno de giro vertical CNC SMTCL 6

Ventaja del diseño

Diseño de estructura modular, puede elegir una sola ram y doble ram, aumentar la eficiencia de procesamiento.
Torno vertical CNC de trabajo pesado VTC125100Q/H Torno de giro vertical CNC SMTCL 7



Mecanismo de transmisión de alta precisión
La unidad principal se actualiza desde la unidad de cinta a la transmisión de engranajes, lo que puede proporcionar una segmentación precisa y una precisión de posicionamiento, con función compuesta de molienda giratoria, alta estabilidad,y el diseño interno del dispositivo de enfriamiento a temperatura constante del husillo para evitar el movimiento axial causado por un cambio excesivo de temperatura.
Torno vertical CNC de trabajo pesado VTC125100Q/H Torno de giro vertical CNC SMTCL 8



Mecanismo de indexación de doble huso
El accionamiento principal de la mesa utiliza dos motores principales para conducir la rotación de la mesa.para que el movimiento de indicación del mecanizado más estable y preciso, para lograr la función de control de la velocidad de giro y la función anti-reacción del eje C, para lograr un alto nivel de calidad de la superficie.
Torno vertical CNC de trabajo pesado VTC125100Q/H Torno de giro vertical CNC SMTCL 9

Sistema automático de cambio de herramientas

Almacenamiento de herramientas de disco colgante, de acuerdo con las necesidades de procesamiento del usuario, para lograr un cambio rápido de herramientas automáticas, acortar el tiempo auxiliar de procesamiento, mejorar la eficiencia de producción.Una variedad de clips de torsión de herramientas están disponibles a través de cabeza en T y sujeción.

Parámetros del producto:

Es una cosa
Unidad
VTC 10080Q/H
VTC 125100Q/H
VTC 160100Q/H: el número de personas a las que se refiere el punto 1.
Diámetro del banco de trabajo
En el caso de los
Φ1000
Φ1250
Φ1600
Diámetro máximo del balanceo
En el caso de los
Φ1400
Φ1600
Φ2000
Diámetro de corte máximo
En el caso de los
Φ1100
Φ1400
Φ1800
Altura máxima de la pieza de trabajo
En el caso de los
800
1000
1200
Torque máximo del banco de trabajo
N.m.
Las demás:
Las demás
22960
Velocidad máxima del banco de trabajo
r/min
400/600
370/400
254/300
Potencia nominal del motor principal
El peso
37/41
37/41
37/41
Ram.
Tamaño de la sección del cuerpo del carnero
¿Qué es eso?
200 por 200
200 por 200
240×240
Rayo de luz
Movimiento de elevación del haz
En el caso de los
fijación
fijación
800
Eje X/Z
Viaje en el eje X
En el caso de los
-50- +750
-50- + 875
-50-+1055
Viaje en el eje Z
En el caso de los
800
1000
1000
Velocidad de travesía rápida del eje X
el número de unidades
12
12
12
Velocidad de travesía rápida del eje Z
el número de unidades
¿Qué es esto?
¿Qué es esto?
10
Contenedor de herramientas
Dimensiones de las barras de las herramientas de giro
En el caso de los
40 × 40
40 × 40
40 × 40
Precisión de posicionamiento
Eje X
Muestra de las condiciones de funcionamiento
0.025
0.025
0.03/0. ¿Qué quieres decir?025
Eje Z
Muestra de las condiciones de funcionamiento
0.025
0.025
0.03/0. ¿Qué quieres decir?025
Precisión de posicionamiento repetida
Eje X
En el caso de los
0.01/0. ¿Qué quieres decir?008
0.01/0. ¿Qué quieres decir?008
0.01/0. ¿Qué quieres decir?008
Eje Z
En el caso de los
0.01/0. ¿Qué quieres decir?008
0.01/0. ¿Qué quieres decir?008
0.01/0. ¿Qué quieres decir?008
Peso de la máquina
En kg
23000
25000
26000
Configuración estándar
Configuración selectiva
Sistema 828D de Siemens
Sistema Fanuc
Equipo de lubricación
Columna levantada
Caja de fichas
Recolector de niebla de aceite
Equipo hidráulico
Detección de herramientas
Cuatro mandíbulas manuales
Escala de rejilla
Placa de seguridad
Busca de empleo
Chips para el lavado lateral
Tanque de agua de alta presión
Luz tricolor
Puertas neumáticas
Proyector de pistola de agua
Limpiador de astillas
Rodamientos de rodillos cruzados
Separación aceite-agua
Cerradura de la puerta
El eje magnético
Refrigerador de aceite
Revista de herramientas
Protección semicerrada
Defensa completa.
