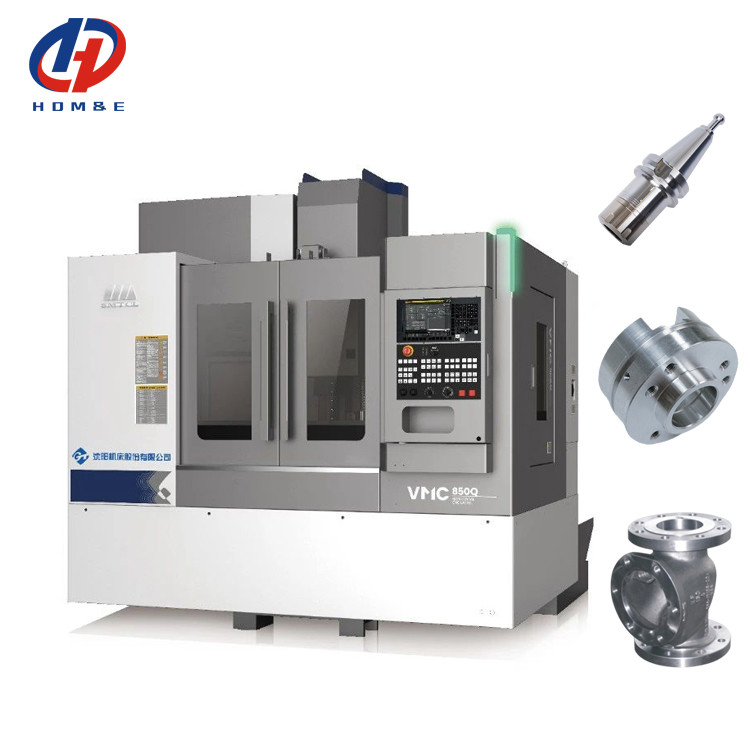

3 Ejes Centro de mecanizado vertical Mecanizado de aluminio VMC850Q 4 Ejes Máquina de fresado CNC Fanuc CNC VMC
Detalles del producto
| Marca: | SMTCL | tipo: | VMC850Q |
|---|---|---|---|
| Nombre del producto: | Centro de mecanizado vertical | Tamaño de la mesa (L×W): | 1000 × 500 |
| Carga máxima en la mesa: | 600 kilos | recorrido del eje X: | 8500m m |
| recorrido del eje Y: | 500 mm | recorrido del eje Z: | 540 mm |
| A.T.C.: | 24 Control aéreo con brazo robótico | ||
| Resaltar |
Centro de mecanizado vertical de 4 ejes,Centro de mecanizado de aluminio vertical,Fresadora del CNC de 3 AXIS |
||
Descripción del producto
Descripción del Producto:
1, diseño de alta rigidez y alta estabilidad
* Cama de fundición integral de alta resistencia.

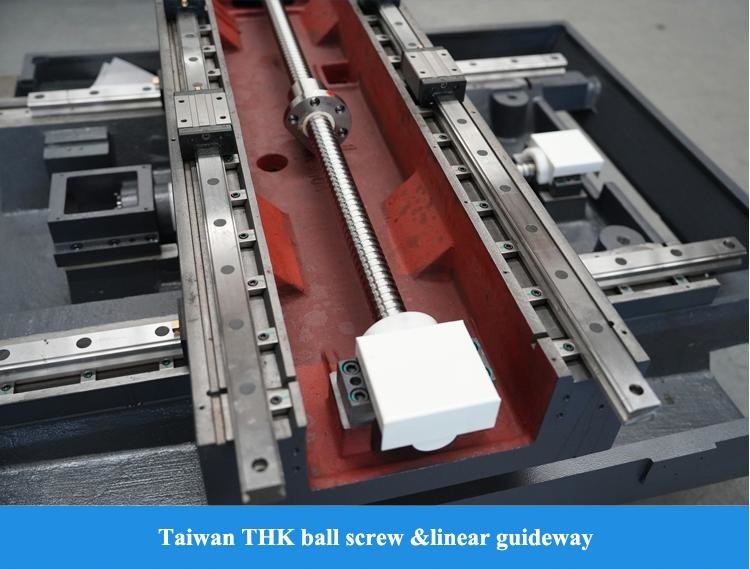

* Guía de rodillos clase P de tres ejes
* Columna en espiga de gran luz
Evaluación de terceros: nivel de rendimiento líder
Parámetros del producto:
|
Artículo
|
Unidad
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacidad
|
recorrido del eje X
|
milímetros
|
850
|
1000
|
1100
|
|
recorrido del eje Y
|
milímetros
|
500
|
500
|
620
|
|
|
recorrido del eje Z
|
milímetros
|
540
|
540
|
600
|
|
|
Nariz del husillo a la superficie de la mesa
|
milímetros
|
120-660
|
120-660
|
120-720
|
|
|
Nariz del husillo a la superficie de la columna
|
milímetros
|
640
|
640
|
743
|
|
|
Mesa de trabajo
|
Tamaño de la mesa (largo x ancho)
|
milímetros
|
1000×500
|
1200×500
|
1300×610
|
|
Carga máxima sobre la mesa.
|
kilos
|
600
|
600
|
1000
|
|
|
Tamaño de ranura en T
|
milímetros
|
18×5
|
18×5
|
18×5
|
|
|
Huso
|
Velocidad del husillo
|
rpm
|
10000
|
10000
|
10000
|
|

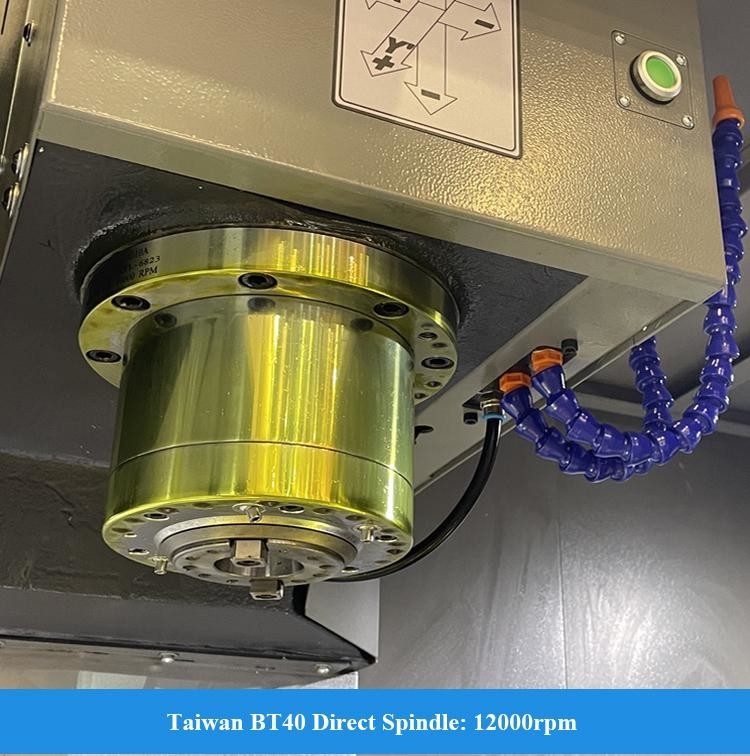

Cono del husillo/vástago del husillo
|
milímetros
|
Cono 7/24
|
Cono 7/24
|
Cono 7/24
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Motor de husillo
|
kilovatios
|
7.5/11
|
7.5/11
|
15/11
|
|
|
Par de salida máximo
|
Nuevo Méjico
|
35,8/70
|
35,8/70
|
52,5/95,5
|
|
|
Tipo de accionamiento del husillo
|
|
Correa dentada sincrónica
|
|||
|
Herramientas
|
Modelo de portaherramientas
|
|
MAS 403 BT40
|
||
|
Modelo con tirador
|
|
MAS 403 P40T-I
|
|||
|
Tasa de alimentación
|
avance rápido X,Y,Z
|
m/min
|
48/48/48
|
||
|
Potencia motriz de 3 ejes (X/Y/Z)
|
kilovatios
|
1,8/1,8/3
|
1,8/1,8/3
|
3/3/3
|
|
|
Par motor de 3 ejes (X/Y/Z)
|
Nuevo Méjico
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Velocidad máxima de avance de corte
|
mm/min
|
1-20000
|
|||
|

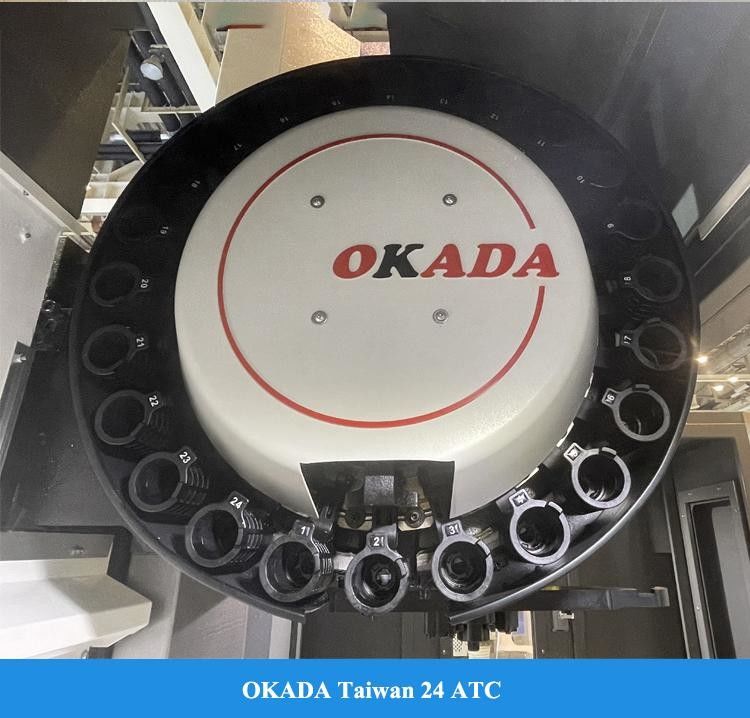

ATC
|
Tipo
|
ordenador personal
|
ATC con brazo robótico
|
||
|
Modo
|
|
Selección de herramienta más cercana en bidireccional
|
|||
|
Capacidad
|
PC
|
24
|
|||
|
Longitud máxima de la herramienta
|
milímetros
|
300
|
|||
|
Peso máximo de la herramienta
|
kilos
|
7
|
|||
|
Max también diámetro del disco-lleno
|
milímetros
|
80
|
|||
|
Max también diámetro del disco.-Adyacente
|
milímetros
|
150
|
|||
|
Tiempo de cambio de herramienta (TT)
|
segundo
|
2.5
|
|||
|
La altura entre la mesa y el suelo.
|
milímetros
|
900
|
900
|
950
|
|
|
Otros
|
Dimensiones generales
(Largo x ancho x alto)
|
milímetros
|
2400×2975×2840
(Excluye transportador de virutas)
|
2700×2975×2840
(Excluye transportador de virutas)
|
2940×3450×3050
(Excluye transportador de virutas)
|
|
Peso neto de la máquina
|
kilos
|
5100
|
5400
|
6200
|
|
|
Requisito de energía total
|
Kva
|
18
|
18
|
25
|
|
|
Configuración estándar:

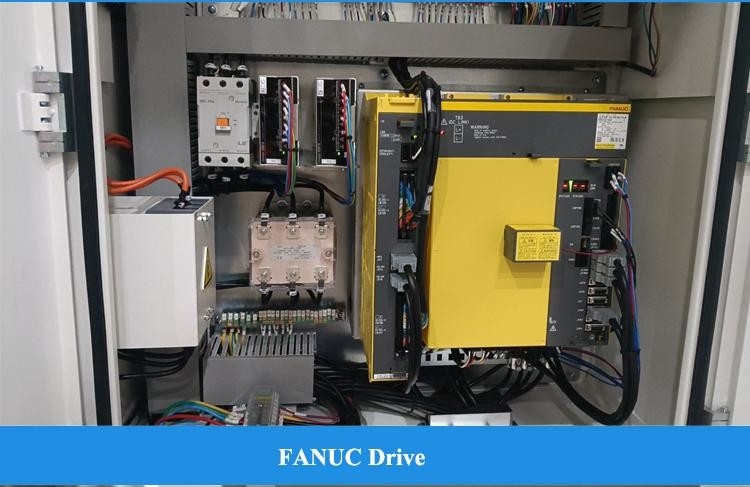

1. Sistema de control FANUC OI-MF TIPO(5)β
2. Husillo de 10000 RPM, conectado por correa 3. Almacén de herramientas manipuladoras de 24 discos 4. Tanque de agua + chip de lavado de cama 5. Pistola de aire limpio, luz de trabajo, luz de advertencia. |
Configuración selectiva:
1. Sistema Fanuc Oi-MF TAPE(l)β

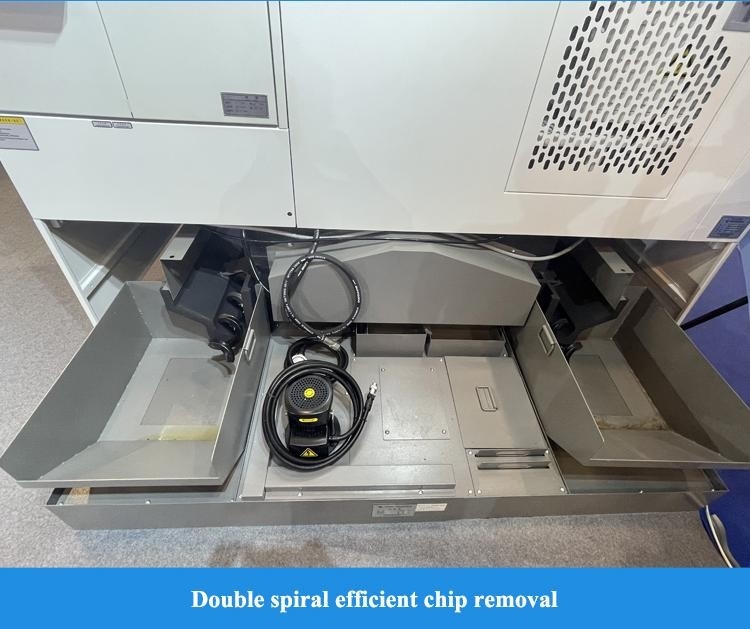

2. Sistema Fanuc Oi-MF TAPE(l)α 3. Sistema CNC Siemens 828D 4. Husillo mecánico de conexión directa de 12000 RPM. 5. 16000 RPM, husillo motorizado 24000 6. Plato giratorio de 4to eje 7. Enfriamiento interior 2MPa, 3MPa,5MPa,7MPa 8. Separador de agua y aceite 9. Removedor de virutas de cadena 10. Pistola de agua limpia 11. Inspección de herramientas y piezas de trabajo. 12. Puerta automática 13. Cerradura de seguridad de la puerta 14.Armario eléctrico y aire acondicionado. |
||||
NUESTRO Servicio:
Asegúrese de recibir una máquina de alta calidad
1. Es necesario inspeccionar todas las piezas.
2. Más de 100 controles de procesos de producción.
3. Más de 200 artículos de inspección
4. Procesamiento de muestras de cada máquina.
5. Prueba de 72 horas antes de la entrega
◆ 30 años + historia de I+D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño.
◆ Sistema de suministro estable y maduro
◆ Jóvenes ingenieros y vendedores activos para servicios instantáneos (24 horas en línea)
◆ Actualización del mecanismo según ergonomía y fácil mantenimiento.
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
