Torno CNC horizontal Torno de metal IT35L máquina de fresado CNC SMTCL lecho inclinado Torno CNC
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | iT35L |
|---|---|---|---|

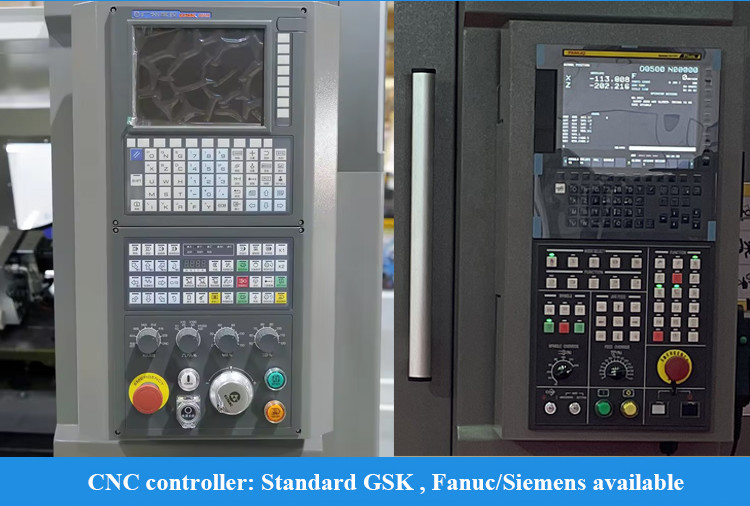

| Sistema de control de CNC: | Gsk | CNC o no: | CNC |
| Palabra clave: | Máquina CNC de torno de cama inclinada | Duración máxima girada (mm): | 500 |
| Velocidad máxima del eje (rpm): | Las demás partidas | El número de unidades de la unidad de ensayo: | 260 |
| En caso de que el vehículo no cumpla las condiciones siguientes:: | 510 | Diámetro máximo de giro: | Φ360 |
| Duración máxima de giro: | 500 | Balanceo máximo sobre la cama: | F580 |
| El movimiento máximo sobre el deslizamiento: | Frm330 | ||
| Resaltar |
Torno inclinado del CNC de la cama,Tornos de CNC IT35L,Máquina de fresado CNC de torno de metal |
||
Descripción del producto
Descripción del producto:

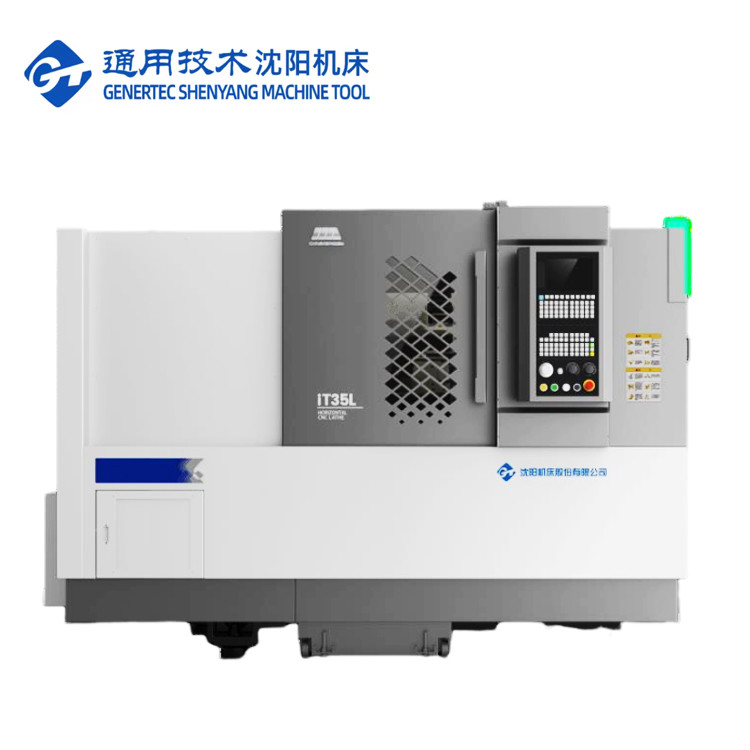

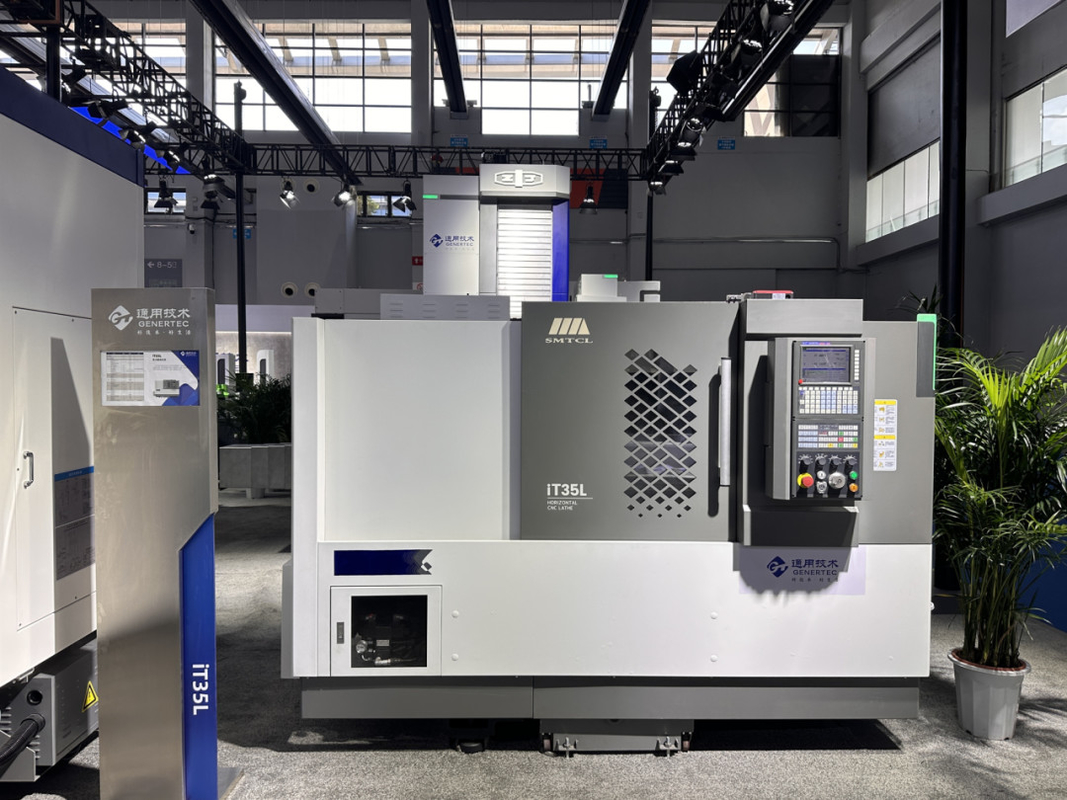

Torno CNC horizontal SMTCL Torno de metal Torno fresador CNC IT35L Torno CNC de bancada inclinada
El torno CNC horizontal de la serie ITes adecuado para procesar todo tipo de piezas de disco y de eje corto, puede tornear la cara final y la ranura final, el círculo exterior y el orificio interior, la rosca, la ranura y la superficie rotativa y otras características geométricas. Puede satisfacer a la industria automotriz, de rodamientos, de maquinaria de ingeniería, de metales no ferrosos y otras industrias para piezas rotativas de requisitos de procesamiento eficientes, de grandes cantidades y de alta precisión.
Características del producto:
1, Alta rigidez
* Análisis de elementos finitos para optimizar toda la estructura de la máquina

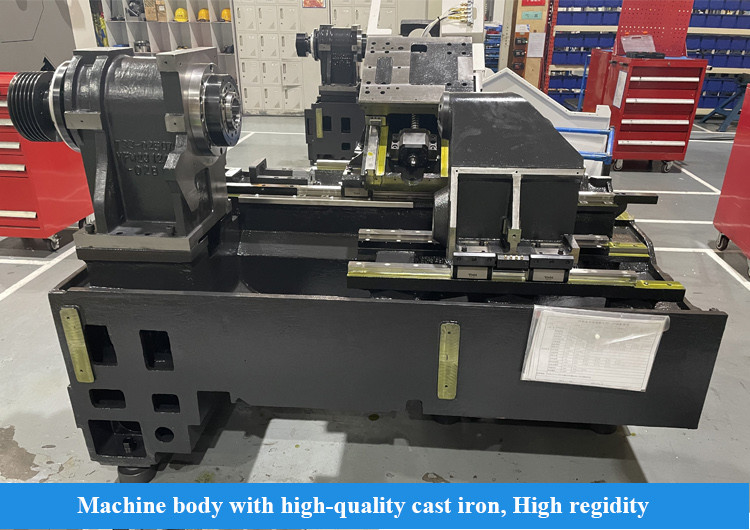

* La bancada está hecha de fundiciones de alta calidad con una disposición de barras razonable

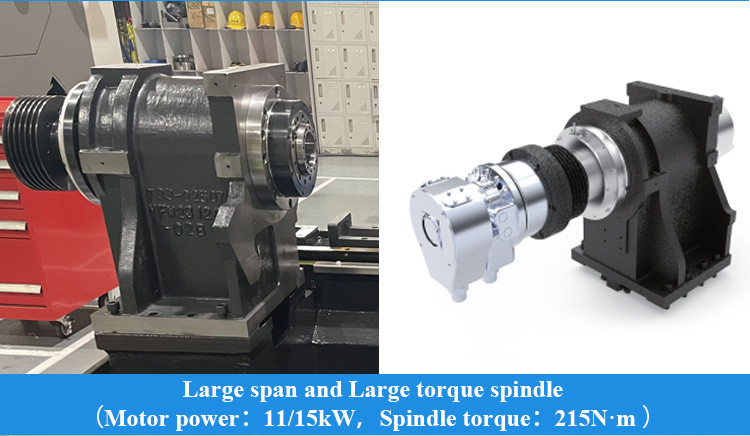

* Configuración de husillo de gran envergadura y gran par, mejora la rigidez de corte
* Proceso de raspado de precisión, mejora la rigidez de la conexión
|
Artículo
|
unidad
|
especificación (IT 35L)
|
||
|
Diámetro máximo de torneado
|
mm
|
Φ360
|
||
|
Longitud máxima de torneado
|
mm
|
500
|
||
|
Oscilación máxima sobre la bancada
|
mm
|
Φ580
|
||
|
Oscilación máxima sobre el carro
|
mm
|
Φ330
|
||
|
Husillo
|
|
|||
|
nariz del husillo
|
mm
|
A2-6
|
||
|
diámetro del cojinete delantero
|
mm
|
100
|
||
|
conicidad del husillo y tamaño del orificio
|
mm
|
1:20；Φ70
|
||
|
diámetro del orificio del husillo
|
mm
|
Φ65
|
||
|
diámetro máximo de la barra
|
mm
|
Φ50
|
||
|

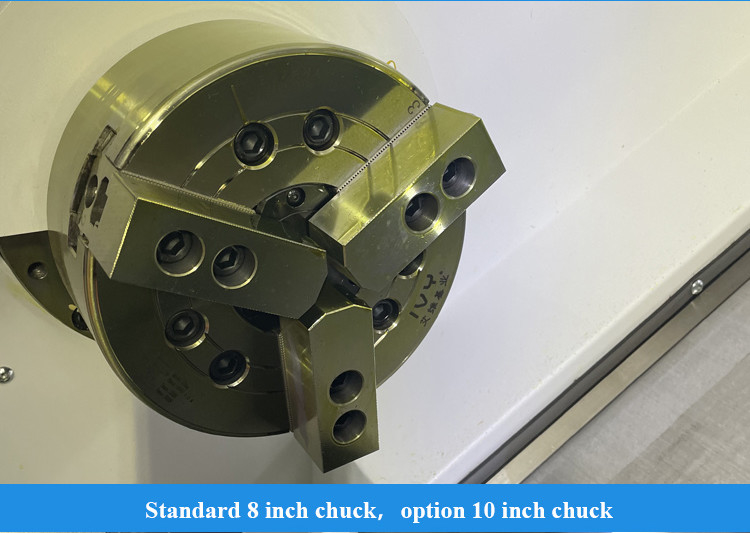

tamaño del mandril
|
pulgadas
|
8
|
||
|
velocidad del husillo
|
r/min
|
4000
|
||
|
par nominal del husillo
|
Nm
|
158(666r/min)
|
||
|
par máximo del husillo
|
Nm
|
215(666r/min)
|
||
|
potencia máxima de salida del motor continua/30min
|
kW
|
11/15
|
||
|
Alimentación
|
|
|||
|
Velocidad máxima X/Z
|
m/min
|
30
|
||
|
recorrido del eje X
|
mm
|
200
|
||
|
recorrido del eje Z
|
mm
|
510
|
||
|

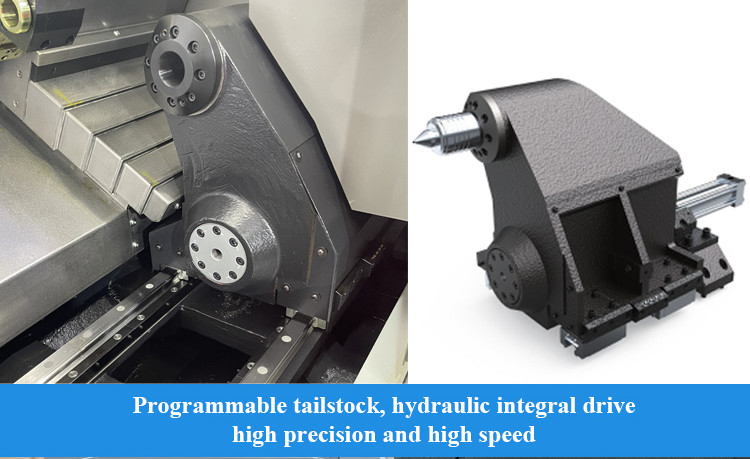

Contrapunto
|
|
|
||
|
recorrido del contrapunto
|
mm
|
400
|
||
|
conicidad del contrapunto
|
morse
|
MT-5
|
||
|
Torreta
|
|
|||
|
tipo de torreta
|
|
Torreta servo horizontal de 8 estaciones
|
||
|
altura central
|
mm
|
80
|
||
|
posicionamiento rotativo
|
SEG.
|
±1.6
|
||
|
Otros
|
|
|||
|
peso
|
KG
|
3600
|
||
|
dimensiones generales
(L*A*H) |
mm
|
2550×1675×1760
|
||
Aplicación industrial:
Nuestros servicios:
Asegúrese de recibir una máquina de alta calidad
1. Cada pieza debe ser inspeccionada
2. Más de 100 controles de proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestra de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
◆ 30 años + de historia de I+D, la empresa se fundó en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización del mecanismo de acuerdo con la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta la producción
Preguntas frecuentes:
P1. ¿Es usted una empresa comercial o una empresa de fabricación?
a partir de la fecha del conocimiento de embarque de la máquina.
Preventa: soluciones personalizadas, planificación y diseño; servicio individual
Postventa: servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
