Torno CNC 3 Ejes Combinado Torno Fresadora T5.2-1000Q FANUC SMTCL Torno CNC de Bancada Inclinada
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | T5.2-1000Q |
|---|---|---|---|

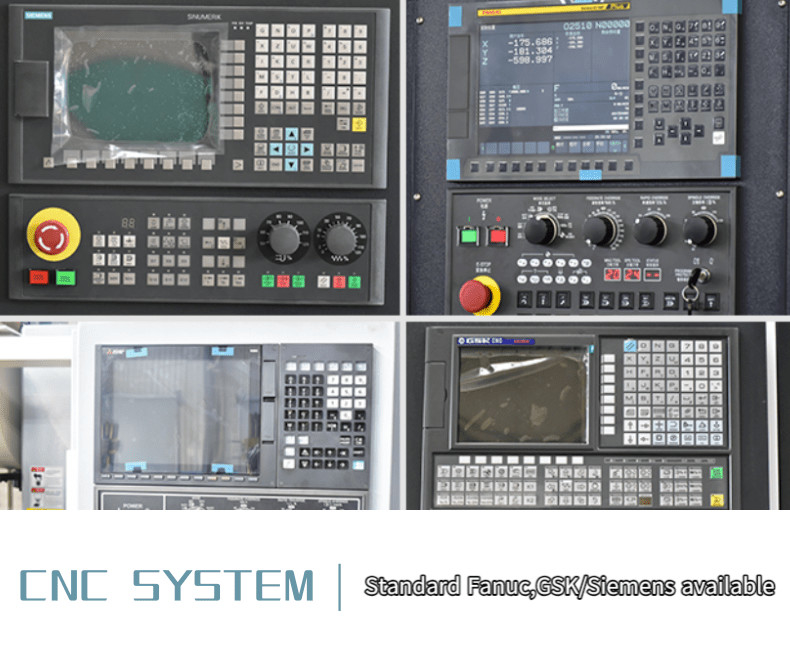

| Sistema de control de CNC: | GSK/FANUC/SIEMENS | CNC o no: | CNC |
| Palabra clave: | Máquina CNC de torno de cama inclinada | Max. balancearse sobre la cama: | Frase de las direcciones |
| Max. girar sobre el deslizamiento: | Φ350 | Duración girada máxima: | 1000 mm |
| Viaje (eje X): | 200 mm | Viaje (eje Z): | 1050mm |
| Velocidad de cruce de la línea X/Z: | 30 m/min. | Max. Velocidad del huso: | 4500 r.p.m |
| Estaciones de postes de herramientas: | Torreta de servicio de 8 estaciones horizontal | ||
| Resaltar |
Torno CNC de 3 ejes,Torno inclinado del CNC de la cama,El torno CNC de FANUC |
||
Descripción del producto
Descripción del producto:

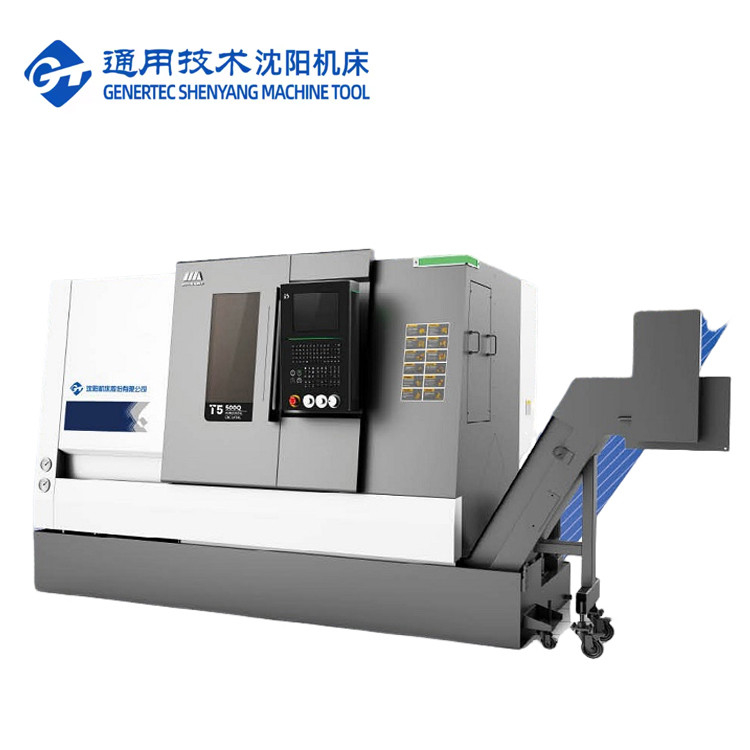

Torno CNC SMTCL FANUC 3 ejes, torno fresador combinado T5.2-1000Q, torno CNC de bancada inclinada
Torno CNC horizontal serie T5.2-1000Q, que combina tecnología de control inteligente y tecnología de fabricación avanzada, tiene alta precisión, alta eficiencia y alta rigidez de corte. El software de análisis de elementos finitos se utiliza para optimizar el diseño, analizar la distribución de los puntos de tensión, reducir la deformación de las piezas y lograr la estructura óptima de toda la máquina. Los principales elementos de fundición están hechos de materiales de fundición de alta resistencia, lo que garantiza la minimización de la vibración durante el proceso de corte y mejora la precisión del mecanizado y la estabilidad del corte.
Características del producto:
1, Alta precisión
|
Artículo
|
Unidad
|
T5.2-1000Q
|
Observaciones
|
|
|
Diámetro máximo de torneado
|
mm
|
360
|
|
|
|
Longitud máxima de torneado
|
mm
|
1000
|
Los diferentes parámetros de la fijación cambian
|
|
|
Diámetro máximo sobre bancada
|
mm
|
Φ560
|
|
|
|
Diámetro máximo sobre carro transversal
|
mm
|
Φ350
|
|
|
|
Husillo
|
Tipo de nariz del husillo
|
|
A2-6
|
|
|
Diámetro interior del rodamiento delantero
|
mm
|
Φ100
|
|
|
|
Conicidad del orificio del husillo
|
|
1:20；Φ70
|
|
|
|
Orificio del husillo
|
mm
|
Φ65
|
|
|
|
Diámetro máximo de barra pasante
|
mm
|
Φ50
|
|
|
|

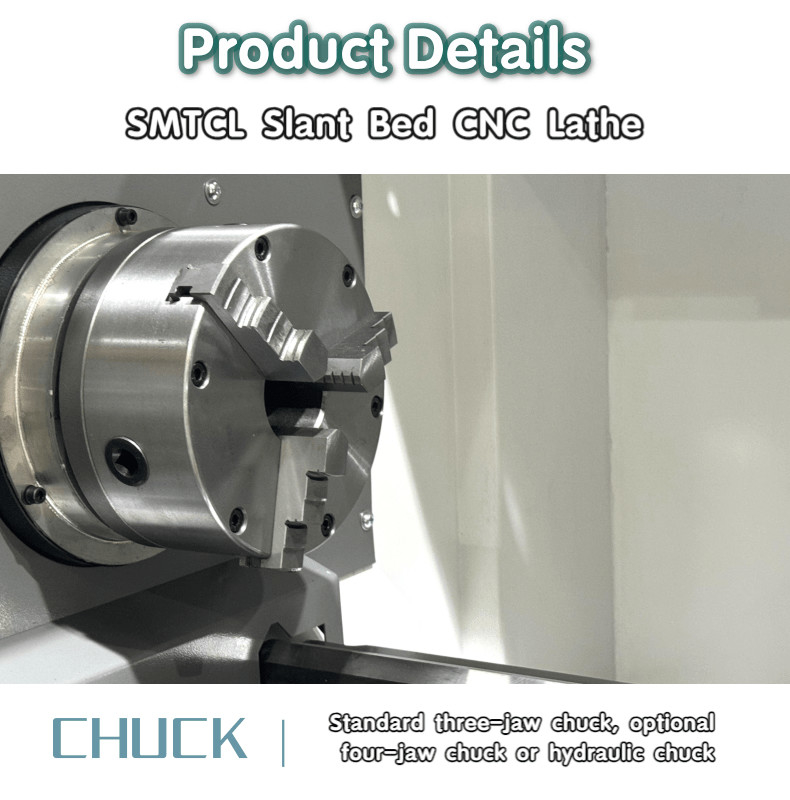

Diámetro estándar del plato
|
pulgadas
|
8
|
|
|
|
Velocidad máxima del husillo
|
r/min
|
4500
|
Sujeto a restricciones de plato y fijación
|
|
|
Par nominal del husillo
|
Nm
|
136(769r/min)
|
|
|
|
Par máximo del husillo
|
Nm
|
245(576r/min)
|
|
|
|
Potencia de salida del motor principal continua / 30 minutos
|
kW
|
11/15
|
Husillo mecánico
|
|
|
Dos ejes
|
Avance rápido del eje X/Z
|
m/min
|
30
|
|
|
Recorrido del eje X
|
mm
|
200 |
|
|
|
Recorrido del eje Z
|
mm
|
1050 |
|
|
|

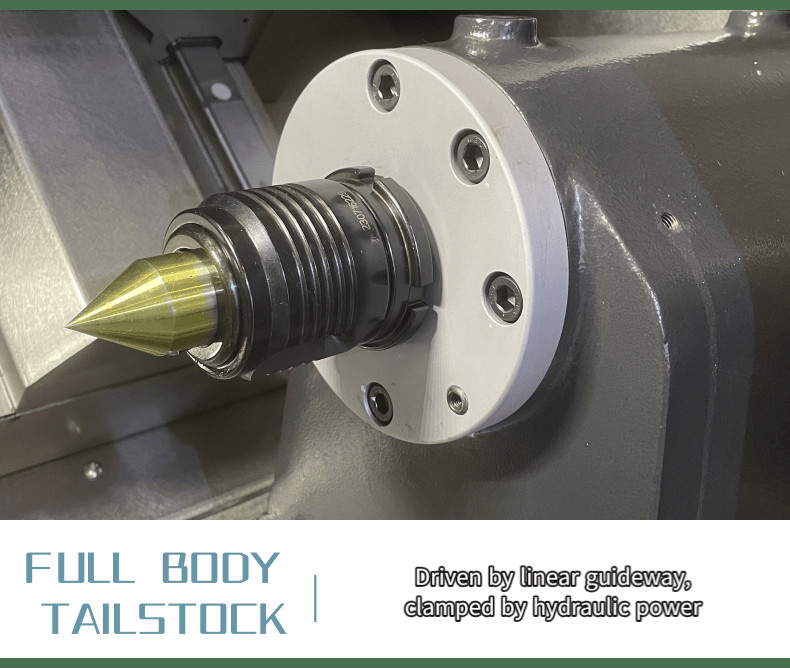

Contrapunto
|
Recorrido del contrapunto
|
mm
|
950 |
|
|
Conicidad de la caña del contrapunto
|
Morse
|
MT-5
|
|
|
|

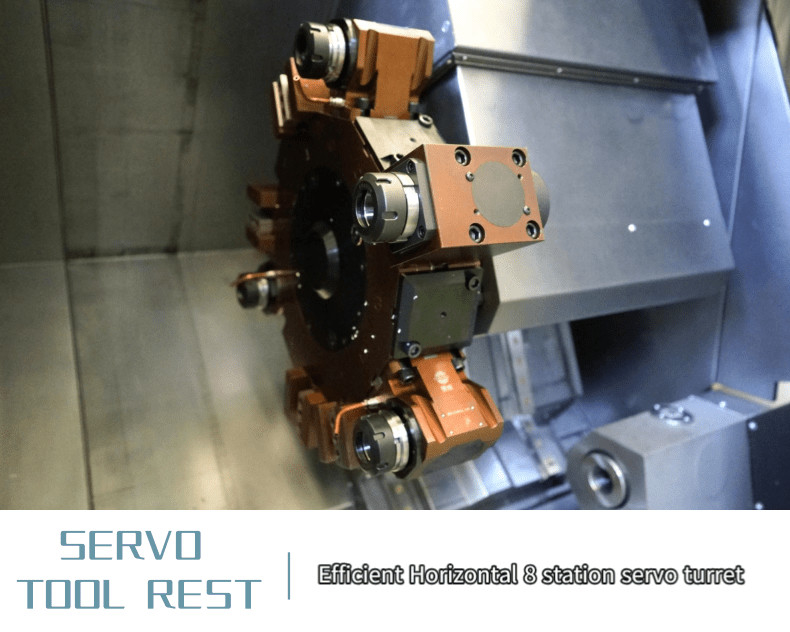

Torreta
|
Forma de la torreta
|
|
Torreta servo horizontal de 8 posiciones
|
|
|
Altura central de la torreta
|
mm
|
80 |
|
|
|
Precisión de posicionamiento de repetición de rotación de la torreta
|
Seg.
|
±1.6
|
|
|
|
Si se puede seleccionar el cortador cerca
|
|
sí
|
|
|
|
Otro
|
Distancia desde el centro del husillo hasta la parte inferior de la bancada
|
mm
|
1015
|
|
|
Peso neto de la máquina
|
kg
|
4750
|
|
|
|
Capacidad total de suministro de energía
|
kVA
|
27
|
|
|
|
Dimensiones generales (Longitud X anchura X altura)
|
mm
|
3620×1890×1900
|
Dimensión general
|
|
Aplicación industrial:
Nuestro servicio:
1. Montaje y puesta en marcha antes de la entrega
2. Responder en 24 horas y proceder a solucionar el problema.
3. 1 año de servicio de reparación gratuito (solo daños no humanos).
4. Solución general de almacenamiento proporcionada
◆ 30 años + de historia de I+D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización de la mecánica según la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Preguntas frecuentes:
P1. ¿Es usted una empresa comercial o una empresa de fabricación?
a partir de la fecha del conocimiento de embarque de la máquina.
Pre-ventas: Soluciones personalizadas, planificación y diseño; Servicio individualizado
Post-venta: 7 días 24 horas de servicio en línea, Guía remota de instalación, Acoplamiento con el sistema de software del cliente
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más fiable.
