Calidad Torno CNC HTC40H de alta eficiencia con motor de jaula de bolas de largo recorrido para el procesamiento de ejes SMTCL Torno CNC de bancada inclinada fábrica

Torno CNC HTC40H de alta eficiencia con motor de jaula de bolas de largo recorrido para el procesamiento de ejes SMTCL Torno CNC de bancada inclinada

Name: Torno CNC HTC40H de alta eficiencia con motor de jaula de bolas de largo recorrido para el procesamiento de ejes SMTCL Torno CNC de bancada inclinada
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: El valor de las emisiones de gases de efecto invernadero es el mismo.
Availability: InStock

Nombre de la Marca: SMTCL

Número de modelo: El valor de las emisiones de gases de efecto invernadero es el mismo.

Lugar de origen: China

Certificación: CE ISO certification

Cantidad mínima de pedido: 1

Capacidad de suministro: 50 juegos por mes

Las etiquetas

Máquina del torno de la cama plana CKA6136

Máquina del torno de la cama plana 5.5KW

Máquina horizontal del CNC CKA6136

Detalles del producto

Nombre de la marca:	SMTCL	Número de modelo:	El valor de las emisiones de gases de efecto invernadero es el mismo.
CNC o no:	CNC	Palabra clave:	Centro de torneado CNC horizontal
Longitud de Max.Cutting:	1000 mm	Diámetro de Max. Cutting.:	380 mm
Max. nadando por encima de la cama:	560 mm	X viaje en eje:	200 mm
Viaje del eje z:	1050 mm	Velocidad del huso:	4500 r/min
Resaltar	El eje del motor de la jaula de bolas es un torno CNC , Torno CNC de largo recorrido , Torno CNC de alta eficiencia

Descripción del producto

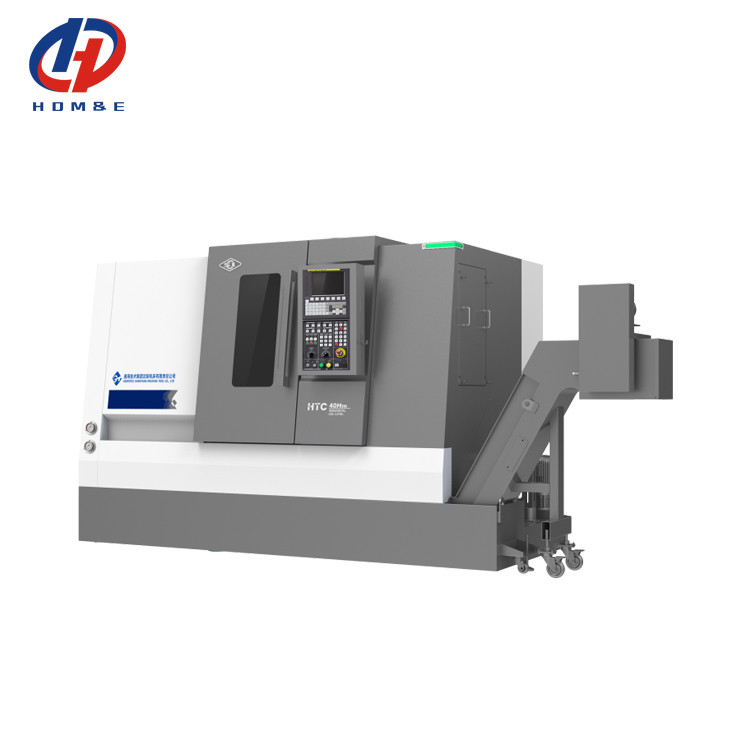

Torno CNC HTC40H de alta eficiencia con motor de jaula de bolas de largo recorrido para el procesamiento de ejes SMTCL Torno CNC de bancada inclinada 0

Descripción del producto:

Torno CNC SMTCL de alta eficiencia y largo recorrido, torno CNC de bancada inclinada para procesamiento de ejes de motor de jaula de bolas

Los tornos CNC HTC-H/S de nueva generación se optimizan mediante software profesional de diseño y análisis. Ensamblados, verificados y mejorados con tecnología avanzada de fabricación y prueba. Tienen un buen rendimiento de corte y pueden satisfacer el procesamiento de varias piezas rotativas.

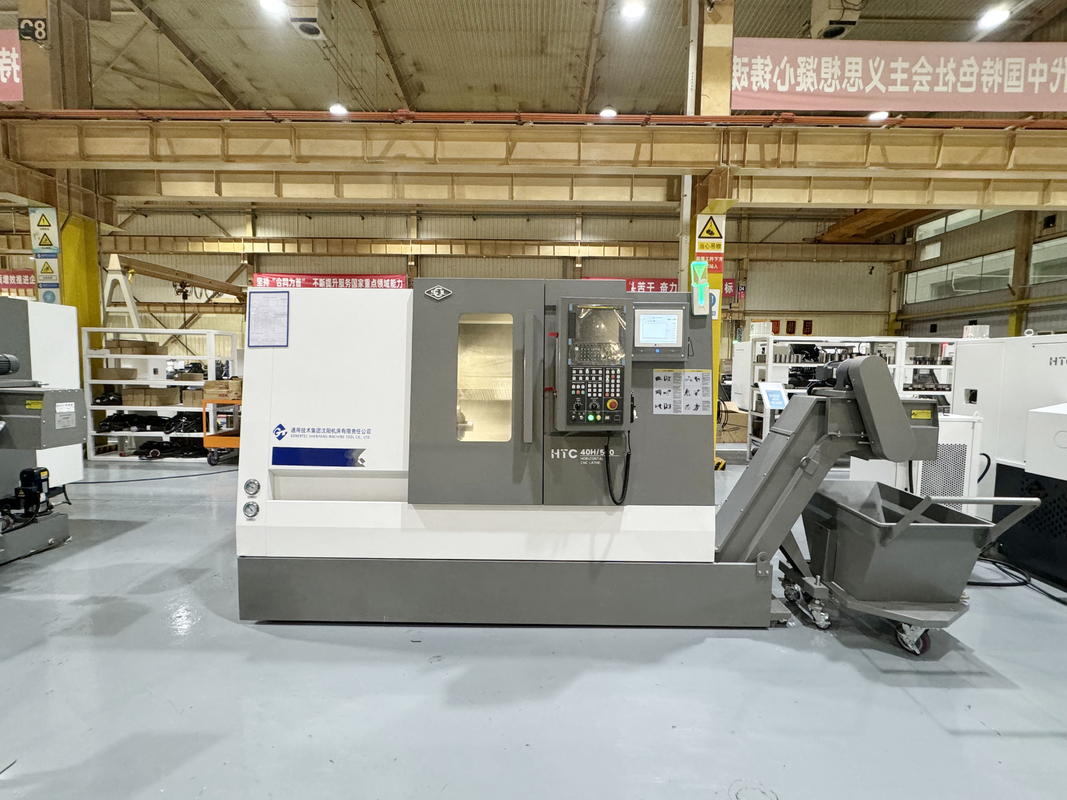

Tornos CNC HTC 40H/1000ocupan un área pequeña y son adecuados para el procesamiento de alta precisión de varias piezas de pequeño tamaño, satisfaciendo eficazmente el procesamiento de automóviles, rodamientos, hardware, equipos médicos y otras industrias.

Características del producto:

1, Alta eficiencia

◆ Alta velocidad de avance rápido de dos ejes
◆ Contrapunto servo dividido
◆ Portaherramientas servo de alta eficiencia
◆ Procesamiento integrado multisequencia de husillo secundario opcional

2, Alta precisión

◆ Husillo de bolas pretensado de alta precisión
◆ Tecnología de compensación de errores
◆ Cuantificación de los estándares de proceso
◆ Estrictos estándares de inspección

3, Alta rigidez

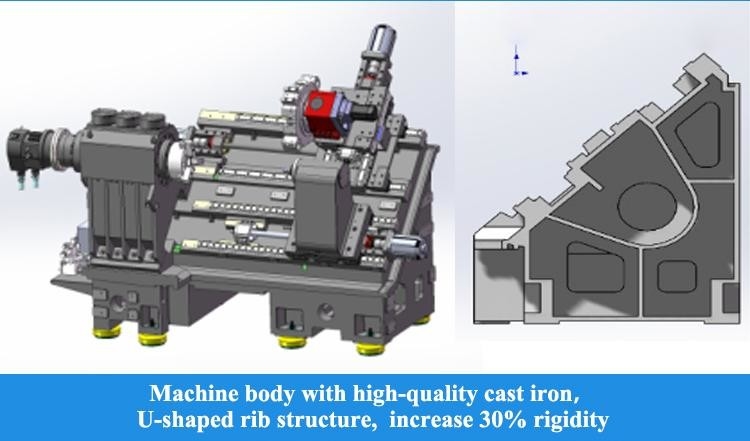

◆ Bancada de hierro fundido de alta calidad y otras fundiciones clave

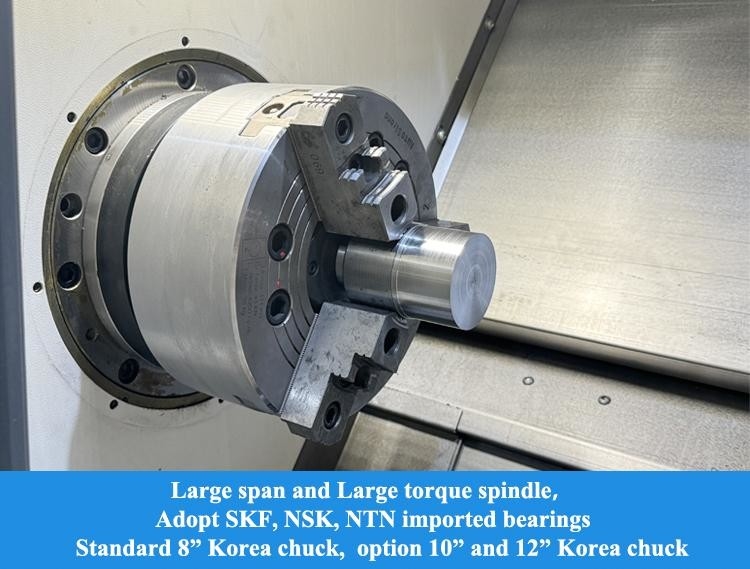

◆ Unidad de husillo de gran envergadura
◆ Espacio de la bancada en forma de arco
◆ Contrapunto de estructura de husillo pequeño

Detalles del producto:

Torno CNC HTC40H de alta eficiencia con motor de jaula de bolas de largo recorrido para el procesamiento de ejes SMTCL Torno CNC de bancada inclinada 1

Velocidad de movimiento rápido: 30 m/min

El servomotor está conectado directamente al husillo de bolas a través de un acoplamiento, lo que reduce los enlaces intermedios y logra una transmisión sin holgura. Los rieles guía de los ejes X e Z adoptan rieles guía de rodillos lineales importados para garantizar una alta rigidez, un buen rendimiento dinámico y precisión, aumentar la velocidad de funcionamiento y mejorar la eficiencia de la producción.

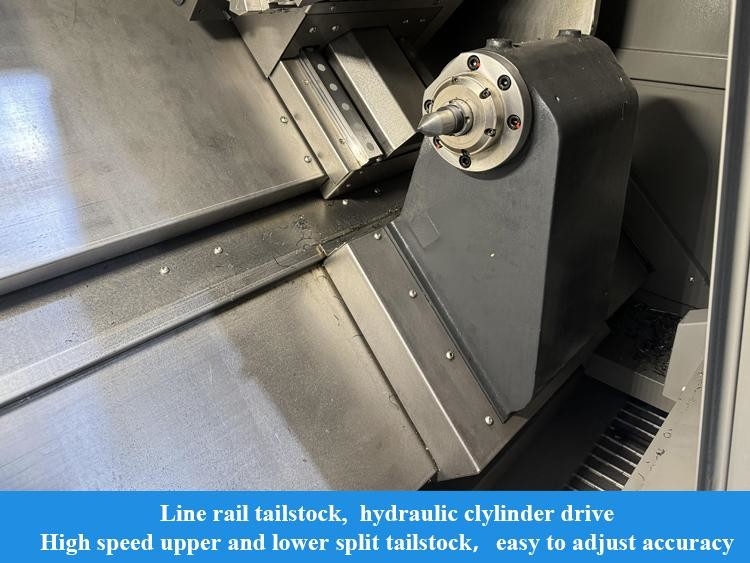

Contrapunto servo dividido

El contrapunto se puede mover de forma servoaccionada opcional, lo que puede controlar con precisión y ajustar de forma flexible la velocidad de movimiento del contrapunto y la fuerza de sujeción de trabajo de acuerdo con los requisitos de procesamiento, lo que permite que el contrapunto se acerque rápidamente a la pieza de trabajo y se apriete sin impacto, y puede proporcionar retroalimentación en tiempo real sobre la posición de apriete. mejorar la eficiencia de la producción. Adopta un contrapunto dividido superior e inferior, fácil de ajustar la precisión y mejorar la eficiencia del mantenimiento.

Estructura pretensada de doble fijación

El eje X desarrolla una estructura de soporte de doble fijación y utiliza un husillo pretensado para compensar eficazmente la deformación por pretensado y la deformación por aumento de temperatura. Coopera con una estructura de sellado especial para reducir el aumento de temperatura del husillo, logrando así una alta precisión y estabilidad de alimentación de la máquina herramienta.

Configuración del eje Y

Configuración opcional del eje Y, combinada con torreta motorizada BMT, estructura de eje C de alta precisión y una variedad de portaherramientas motorizados, puede realizar un procesamiento de superficie complejo con una sola instalación.

Husillo de bolas de alta precisión

Utiliza un husillo de grado C3 importado de alta calidad y un riel guía de grado H, y es accionado directamente por un servomotor para lograr una excelente precisión de funcionamiento.

Silla de montar antibalanceo

La envergadura del riel guía se amplía razonablemente, la estructura del sistema de movimiento se optimiza y el cuerpo principal de la silla de montar de la bancada está diseñado en forma de arco para garantizar la rigidez general de los componentes importantes.

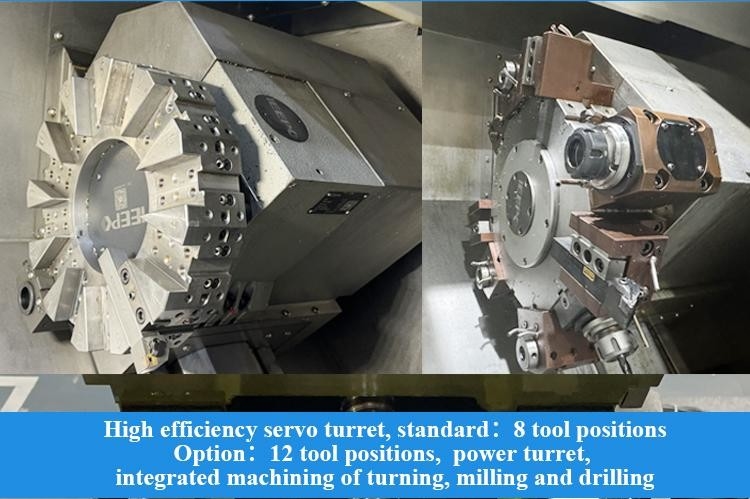

Torreta motorizada servoeficiente

Interfaz BMT estándar, conexión de alta rigidez; la herramienta es impulsada por la interfaz DIN1809, que tiene una transmisión confiable y una baja tasa de fallas; el motor de accionamiento está montado lateralmente y es de estructura compacta; está equipado con un eje C de alta precisión y un dispositivo de freno para lograr un procesamiento integrado de alta eficiencia de torneado, fresado y taladrado.

Portaherramientas de refrigeración interna

El portaherramientas de refrigeración interna opcional y la salida de agua desde el centro de la herramienta permiten una eliminación eficiente de las virutas durante el mecanizado de orificios internos y garantizan la calidad del procesamiento

Capacidad de fresado de herramientas accionadas

Material de la pieza de trabajo: HT200

Modelo de herramienta: Ф16 broca helicoidal
fresadora
Estado de refrigeración: refrigeración por agua
Parámetros del producto:

Material de la pieza de trabajo: HT200
Modelo de herramienta: Ф16 broca helicoidal
Estado de refrigeración: refrigeración por agua
Parámetros del producto:

Torno CNC HTC40H de alta eficiencia con motor de jaula de bolas de largo recorrido para el procesamiento de ejes SMTCL Torno CNC de bancada inclinada 10

Proyecto

Unidad	HTC40H(Q)/500	HTC40H	(Q)/1000Diámetro máx. de corte
mm	2750×1890×1900	Longitud máx. de corte	Longitud máx. de corte
mm	2750×1890×1900	920	Diámetro máx. de balanceo sobre la bancada
mm	2750×1890×1900	Diámetro máx. de balanceo sobre la corredera	Diámetro máx. de balanceo sobre la corredera
mm	2750×1890×1900	Husillo	Husillo
Modelo de nariz del husillo
A2-6		Diámetro interior del cojinete delantero	Diámetro interior del cojinete delantero
mm	2750×1890×1900	Precisión de posicionamiento de repetición de indexación de la torreta	Precisión de posicionamiento de repetición de indexación de la torreta
1:20;Φ70		Diámetro del orificio del husillo	Diámetro del orificio del husillo
Φ65		Diámetro máx. de barra	Diámetro máx. de barra
mm	2750×1890×1900	Diámetro del mandril estándar	Diámetro del mandril estándar
pulgadas	8	Rango de velocidad del husillo	Rango de velocidad del husillo
r/min	4500	Par nominal del husillo	Par nominal del husillo
N·m	245(576r/min)	Par máx. del husillo	Par máx. del husillo
N·m	245(576r/min)	Potencia de salida del motor principal continua/15 min.	Potencia de salida del motor principal continua/15 min.
kW	11/15	Eje X/Z	Eje X/Z
Movimiento rápido del eje X/Z
m/min	30	Recorrido del eje X	Recorrido del eje X
mm	2750×1890×1900	Recorrido del eje Z	Recorrido del eje Z
mm	2750×1890×1900	1050	Contrapunto
Recorrido del contrapunto
mm	2750×1890×1900	920	Método de accionamiento del contrapunto
Accionamiento hidráulico		Conicidad del orificio cónico del contrapunto	Conicidad del orificio cónico del contrapunto
Morse	MT-5	Torreta	Torreta
Tipo de torreta
Torreta servo horizontal de 8 estaciones		Altura central	Altura central
mm	2750×1890×1900	Precisión de posicionamiento de repetición de indexación de la torreta	Precisión de posicionamiento de repetición de indexación de la torreta
Seg.	±1.6	Si se puede elegir la herramienta cercana	Si se puede elegir la herramienta cercana
sí		Otros	Otros
Distancia entre el centro del husillo y el suelo
mm	2750×1890×1900	Peso neto de la máquina herramienta	Peso neto de la máquina herramienta
kg	4200	4750	Capacidad eléctrica total
KVA	27	Dimensiones totales (LxAnxAl)	Dimensiones totales (LxAnxAl)
mm	2750×1890×1900	3620×1890×1900	Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
Configuración estándar:

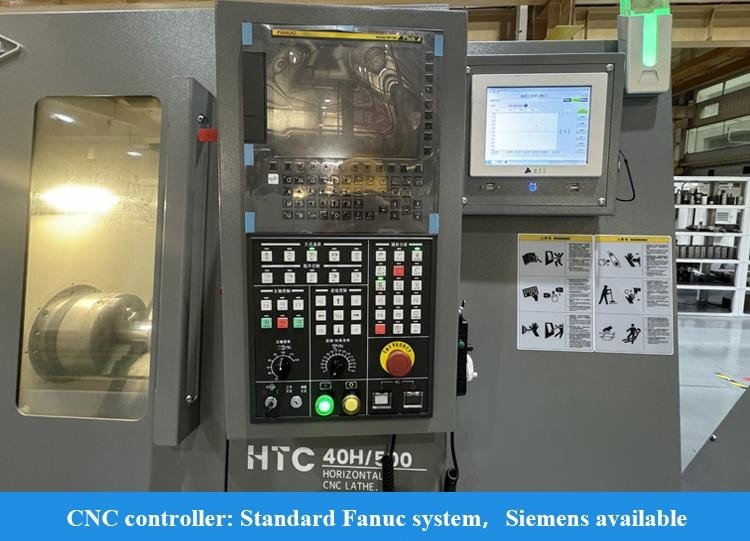

1, Sistema FANUC-0i-TF Plus (5) (Serie H/S) 2, Sistema GSK988TA (Serie Q) 3, Husillo tipo manguito 4, Cilindro de aceite de mandril hueco 5, Carro de herramientas servo de 8 estaciones Configuración opcional:	1, Sistema Siemens 2, Calibrador de ajuste de herramientas 3, Carro de herramientas servo de 12 estaciones 4, Medición de la pieza de trabajo 5, Carro de herramientas eléctricas 6, Colector de niebla de aceite 7, Unidad de extracción de virutas trasera 8, Detección de daños en la herramienta 9, Puerta neumática NUESTRO Servicio:

Asegúrese de recibir una máquina de alta calidad

1. Cada pieza debe ser inspeccionada
2. Más de 100 controles de proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestras de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
Por qué elegirnos:

◆ Sentido de calidad superior, las solicitudes de los clientes son lo primero

◆ 30 años + de historia de I+D, la empresa se fundó en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización de la mecánica de acuerdo con la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
Sobre nosotros:

¡Bienvenido a visitarnos!

Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado y fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.

Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, la taladradora y la mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nueva energía, maquinaria de construcción, barcos, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tomamos la misión de proporcionar las máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!

Nuestra fábrica:

Exposición:

Torno CNC HTC40H de alta eficiencia con motor de jaula de bolas de largo recorrido para el procesamiento de ejes SMTCL Torno CNC de bancada inclinada 12

Preguntas frecuentes:

Torno CNC HTC40H de alta eficiencia con motor de jaula de bolas de largo recorrido para el procesamiento de ejes SMTCL Torno CNC de bancada inclinada 13

P1. ¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.

P2. ¿Cuáles son los principales productos de su empresa?

Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado vertical, tornos convencionales, taladradoras, taladradoras radiales, etc.

P3. ¿Puede proporcionar una máquina personalizada o una máquina de propósito especial (SPM)?

Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.

P4: ¿Cuáles son sus condiciones de garantía?

Suministraremos un reemplazo de las piezas que demuestren ser defectuosas durante un período de 12 meses,

a partir de la fecha del conocimiento de embarque de la máquina.
P5. ¿Cuáles son los servicios?

Preventa: Soluciones personalizadas, planificación y diseño; Servicio individual
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?

Los productos desde el desarrollo, el diseño, la fabricación, el montaje de todo el proceso de producción se

llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?

Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el programa del comprador. Todo esto se puede cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para tratar la visa y la preparación de la instalación antes de ir al extranjero.

P8: ¿Cuáles son las condiciones de pago?

T/T 30% de pago inicial al realizar el pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
