Torno de Precisión para Metal HTC30H Máquina para el Procesamiento de Rodamientos de Automóviles Torno CNC SMTCL

Torno de Precisión para Metal HTC30H Máquina para el Procesamiento de Rodamientos de Automóviles Torno CNC SMTCL

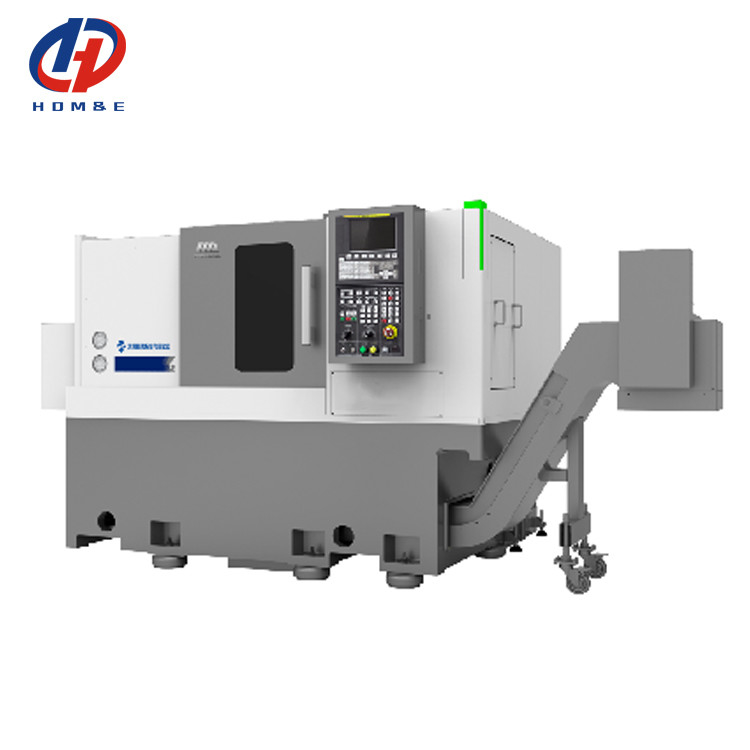

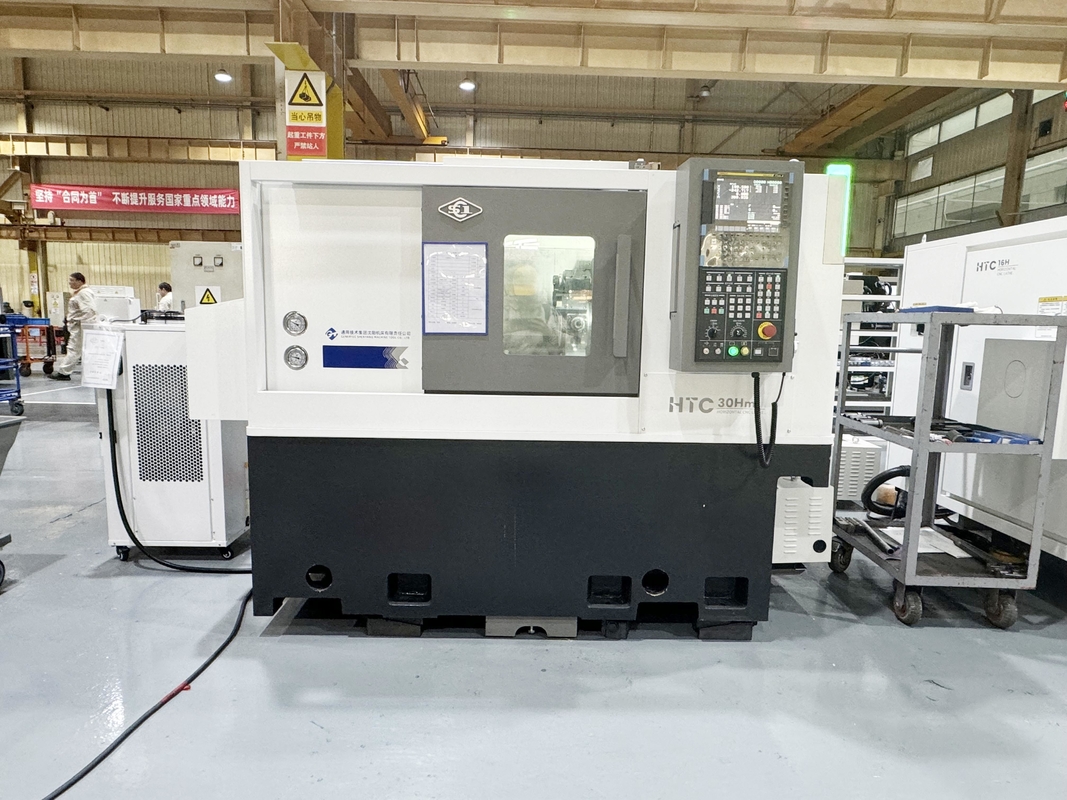

Máquina de torno CNC HTC 30H

Máquina de torneado de metal de precisión

Procesamiento de rodamientos de automóviles Máquina de torno CNC

Lugar de origen:

China

Nombre de la marca:

SMTCL

Certificación:

CE ISO certification

Número de modelo:

El HTC 30H

Contacta con nosotros
Solicitar una cita
Detalles del producto
Nombre de la marca:
SMTCL
Model Number:
HTC 30H
CNC or Not:
CNC
Key word:
Horizontal CNC Turning Center
Max.cutting length:
500mm
Max. cutting dia.:
300mm
Max. swiming dia.over bed:
420mm
X axis travel:
160mm
Z axis travel:
560mm
Spindle speed:
4500 r/min
Condiciones de pago y envío
Cantidad de orden mínima
1
Detalles de empaquetado
La caja de madera, el baúl de lata, otros embalajes aptos para el mar.
Tiempo de entrega
45 a 60 días
Condiciones de pago
T/T, L/C, Western Union
Capacidad de la fuente
50 juegos por mes
Descripción del producto

Torno de Precisión para Metal HTC30H Máquina para el Procesamiento de Rodamientos de Automóviles Torno CNC SMTCL 0

Descripción del producto:

Torno de metal de precisión SMTCL HTC 30H Máquina de torno CNC para procesamiento de rodamientos de automóviles
Los tornos CNC HTC-H/S de nueva generación están optimizados mediante software profesional de diseño y análisis. Ensamblados, verificados y mejorados con tecnología avanzada de fabricación y pruebas. Tienen un buen rendimiento de corte y pueden satisfacer el procesamiento de varias piezas rotativas.
Tornos CNC HTC 30Hocupan un área pequeña y son adecuados para el procesamiento de alta precisión de varias piezas de tamaño pequeño, satisfaciendo eficazmente el procesamiento de automóviles, rodamientos, hardware, equipos médicos y otras industrias.

Características del producto:

1, Alta eficiencia
• Alta velocidad de avance rápido de dos ejes
• Contrapunto servo dividido
• Portaherramientas servo de alta eficiencia
• Procesamiento integrado multisequencia de husillo secundario opcional
2, Alta precisión
• Tornillo pretensado de alta precisión
• Tecnología de compensación de errores
• Cuantificación de los estándares de proceso
• Estrictos estándares de inspección
3, Alta rigidez
• Bancada de hierro fundido de alta calidad y otras fundiciones clave

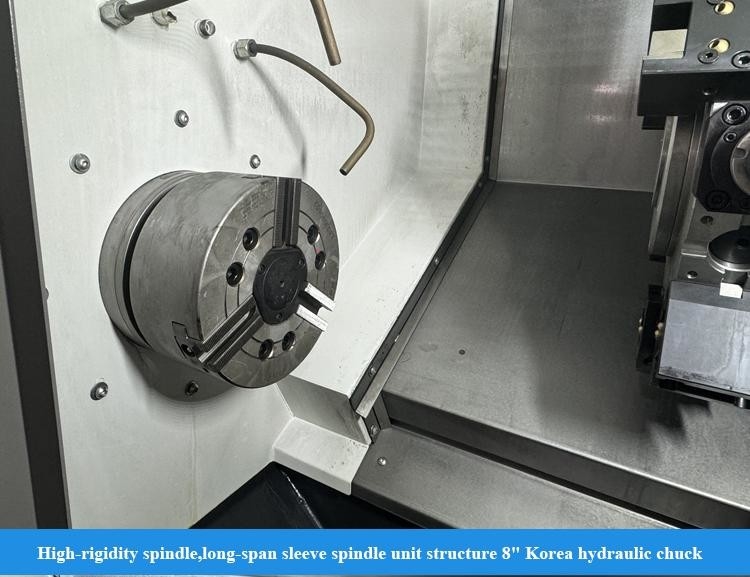

• Unidad de husillo de gran envergadura
• Espacio de la bancada en forma de arco
• Contrapunto de estructura de husillo pequeño

Detalles del producto:

Torno de Precisión para Metal HTC30H Máquina para el Procesamiento de Rodamientos de Automóviles Torno CNC SMTCL 1
Velocidad de movimiento rápido: 30 m/min
El servomotor está conectado directamente al husillo de bolas a través de un acoplamiento, lo que reduce los enlaces intermedios y logra una transmisión sin holgura. Los rieles guía de los ejes X e Z adoptan rieles guía de rodillos lineales importados para garantizar una alta rigidez, un buen rendimiento dinámico y precisión, aumentar la velocidad de funcionamiento y mejorar la eficiencia de la producción.



Torno de Precisión para Metal HTC30H Máquina para el Procesamiento de Rodamientos de Automóviles Torno CNC SMTCL 2

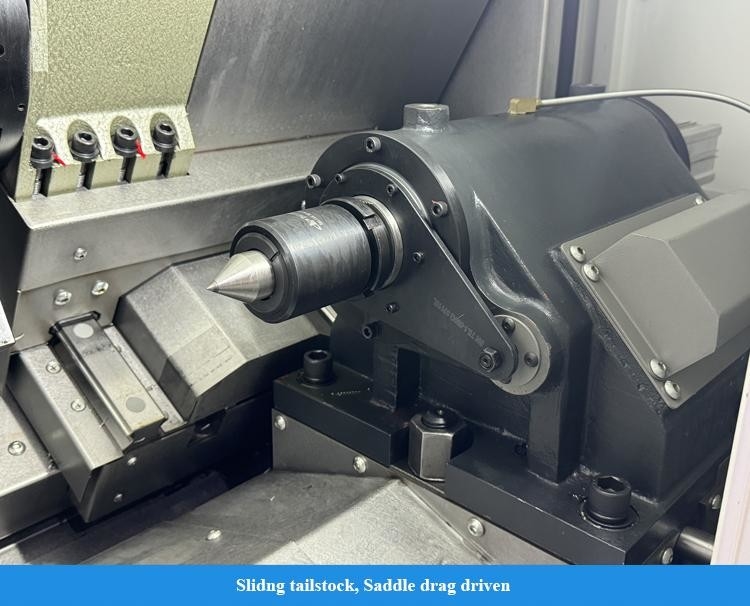

Contrapunto servo dividido
El contrapunto se puede mover de forma servoaccionada opcional, lo que puede controlar con precisión y ajustar de forma flexible la velocidad de movimiento del contrapunto y la fuerza de sujeción de trabajo de acuerdo con los requisitos de procesamiento, lo que permite que el contrapunto se acerque rápidamente a la pieza de trabajo y se apriete sin impacto, y puede proporcionar retroalimentación en tiempo real sobre la posición de apriete. mejorar la eficiencia de reemplazo de la producción. Adopta un contrapunto dividido superior e inferior, fácil de ajustar la precisión y mejorar la eficiencia del mantenimiento.
Estructura pretensada de doble fijación
Torno de Precisión para Metal HTC30H Máquina para el Procesamiento de Rodamientos de Automóviles Torno CNC SMTCL 3
El eje X desarrolla una estructura de soporte de doble fijación y utiliza un tornillo pretensado para compensar eficazmente la deformación por pretensado y la deformación por aumento de temperatura. Coopera con una estructura de sellado especial para reducir el aumento de temperatura del tornillo, logrando así una alta precisión y una alta estabilidad de alimentación de la máquina herramienta
Configuración del eje Y
Torno de Precisión para Metal HTC30H Máquina para el Procesamiento de Rodamientos de Automóviles Torno CNC SMTCL 4
Configuración opcional del eje Y, combinada con torreta motorizada BMT, estructura de eje C de alta precisión y una variedad de portaherramientas motorizados, puede realizar un procesamiento de superficie complejo con una sola instalación.

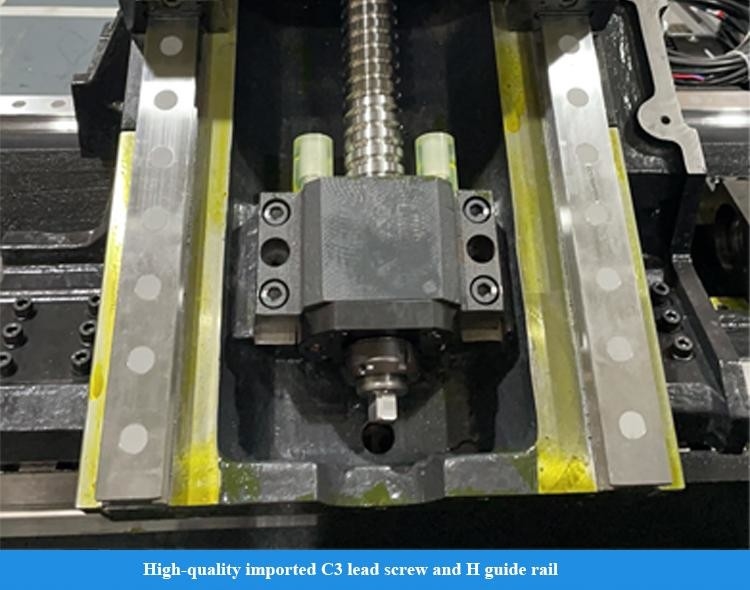

Husillo de bolas de alta precisión
Torno de Precisión para Metal HTC30H Máquina para el Procesamiento de Rodamientos de Automóviles Torno CNC SMTCL 5
Utiliza un tornillo de grado C3 importado de alta calidad y un riel guía de grado H, y es accionado directamente por un servomotor para lograr una excelente precisión de funcionamiento.
Silla de montar antibalanceo
Torno de Precisión para Metal HTC30H Máquina para el Procesamiento de Rodamientos de Automóviles Torno CNC SMTCL 6
La envergadura del riel guía se amplía razonablemente, la estructura del sistema de movimiento se optimiza y el cuerpo principal de la silla de montar de la bancada está diseñado en forma de arco para garantizar la rigidez general de los componentes importantes.

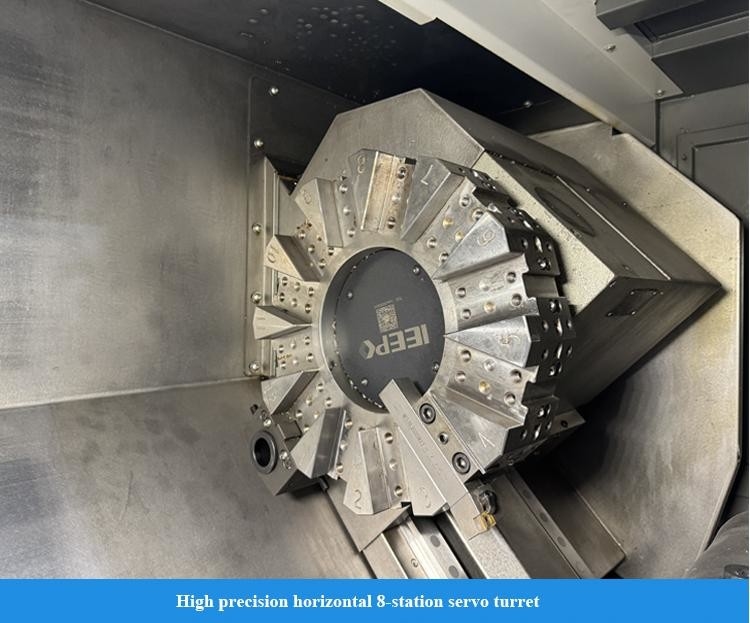

Torreta motorizada servoeficiente
Torno de Precisión para Metal HTC30H Máquina para el Procesamiento de Rodamientos de Automóviles Torno CNC SMTCL 7
Interfaz BMT estándar, conexión de alta rigidez; la herramienta es impulsada por la interfaz DIN1809, que tiene una transmisión confiable y una baja tasa de fallas; el motor de accionamiento está montado lateralmente y es de estructura compacta; está equipado con un eje C de alta precisión y un dispositivo de freno para lograr un procesamiento integrado de alta eficiencia de torneado, fresado y taladrado.
Portaherramientas de refrigeración interna
Torno de Precisión para Metal HTC30H Máquina para el Procesamiento de Rodamientos de Automóviles Torno CNC SMTCL 8
El portaherramientas de refrigeración interna opcional y la salida de agua desde el centro de la herramienta realizan una eliminación eficiente de virutas durante el mecanizado de orificios internos y garantizan la calidad del procesamiento
Capacidad de fresado de herramientas accionadas
Torno de Precisión para Metal HTC30H Máquina para el Procesamiento de Rodamientos de Automóviles Torno CNC SMTCL 9
Material de la pieza de trabajo: HT200
Modelo de herramienta: Ф16 broca helicoidal
fresadora
Estado de refrigeración: refrigeración por agua
Parámetros del producto:
Material de la pieza de trabajo: HT200
Modelo de herramienta: Ф16 broca helicoidal
Estado de refrigeración: refrigeración por agua
Parámetros del producto:

Proyecto
Unidad
HTC 30H
Diámetro máx. de corte
mm
2295×1680×1650
Longitud máx. de corte
mm
2295×1680×1650
Diámetro máx. de giro sobre la bancada
mm
2295×1680×1650
Diámetro máx. de giro sobre el carro
mm
2295×1680×1650
Husillo
Modelo de nariz del husillo


A2-6

Diámetro interior del rodamiento delantero
mm
2295×1680×1650
Diámetro del manguito del contrapunto
1:20;Φ70

Diámetro del orificio del husillo
Φ65

Diámetro máx. de la barra
mm
2295×1680×1650
Diámetro del mandril estándar
pulgadas
8
Rango de velocidad del husillo
r/min
4500
Par nominal del husillo
N·m
180(576r/min)
Par máx. del husillo
N·m
180(576r/min)
Potencia de salida del motor principal continua/15 min.
kW
9/11
Ejes X/Z
Movimiento rápido del eje X/Z


m/min
30
Recorrido del eje X
mm
2295×1680×1650
Recorrido del eje Z
mm
2295×1680×1650
Contrapunto
Recorrido del contrapunto


mm
2295×1680×1650
Método de accionamiento del contrapunto
Arrastre del carro

Recorrido del manguito del contrapunto
mm
2295×1680×1650
Diámetro del manguito del contrapunto
mm
2295×1680×1650
Conicidad del orificio cónico del contrapunto
Morse
MT-5
Torreta
Tipo de torreta


Torreta servo horizontal de 8 estaciones

Altura central
mm
2295×1680×1650
Precisión de posicionamiento de repetición de indexación de la torreta
Seg.
±1.6
Si se puede elegir la herramienta cercana

Otros
Distancia entre el centro del husillo y el suelo


mm
2295×1680×1650
Peso neto de la máquina herramienta
kg
3500
Capacidad eléctrica total
KVA
23
Dimensiones totales (LxAnxAl)
mm
2295×1680×1650
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
NUESTRO Servicio:

1. Ensamblar y depurar antes de la entrega

2. Responder en 24 horas y proceder a solucionar el problema.
3. 1 año de servicio de reparación gratuito (solo daños no humanos).
4. Solución general de almacenamiento proporcionada
Por qué elegirnos:

• Sentido de calidad superior, las solicitudes de los clientes son lo primero
• 30 años + de historia de I+D, la empresa se fundó en 1993
• Fabricante de alta tecnología con capacidad de investigación y diseño
• Sistema de suministro estable y maduro
• Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
• Actualización de la mecánica de acuerdo con la ergonomía y el fácil mantenimiento
• Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
Sobre nosotros:
¡Bienvenido a visitarnos!
Torno de Precisión para Metal HTC30H Máquina para el Procesamiento de Rodamientos de Automóviles Torno CNC SMTCL 10
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, taladradora y mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nueva energía, maquinaria de construcción, barcos, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tomamos la misión de proporcionar las máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
Nuestra fábrica:
Exposición:
Torno de Precisión para Metal HTC30H Máquina para el Procesamiento de Rodamientos de Automóviles Torno CNC SMTCL 11
Preguntas frecuentes:

Torno de Precisión para Metal HTC30H Máquina para el Procesamiento de Rodamientos de Automóviles Torno CNC SMTCL 12

P1. ¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.

P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado vertical, tornos convencionales, taladradoras, taladradoras radiales, etc.
P3. ¿Puede proporcionar una máquina personalizada o una máquina de propósito especial (SPM)?
Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo de las piezas que resulten defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
P5. ¿Cuáles son los servicios?
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individual
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, el diseño, la fabricación, el montaje de todo el proceso de producción se
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?
Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el programa del comprador. Todo esto se puede cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para tratar la visa y la preparación de la instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
