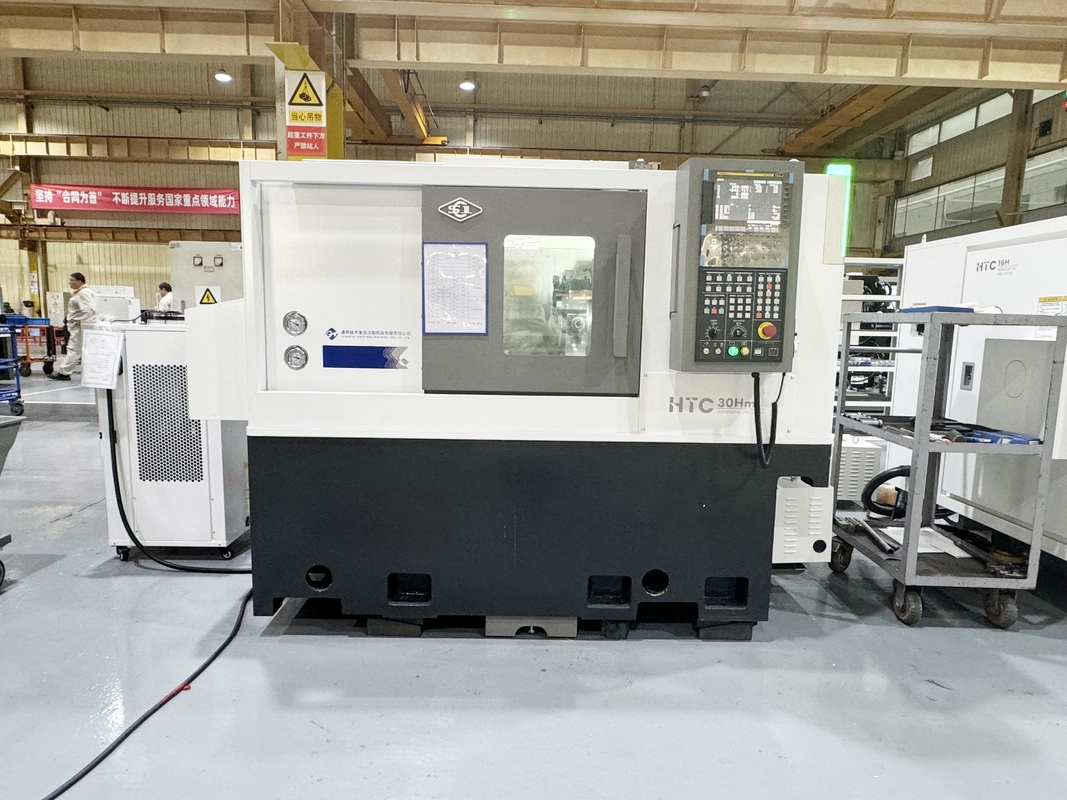

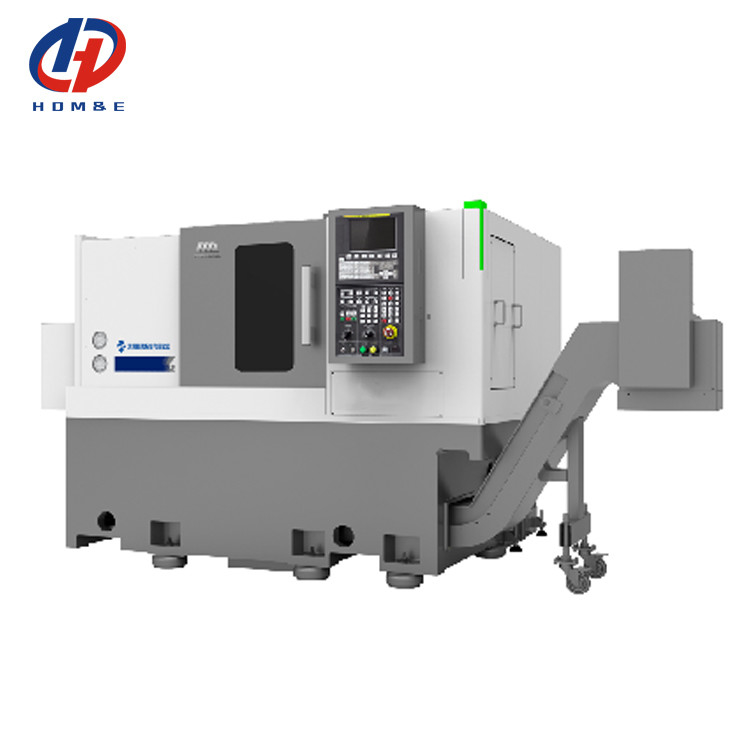

Centro de torneado CNC horizontal HTC30Hm BMT45 12 estaciones Torretas de potencia Servo Centro de torneado con eje Y
Nombre de la Marca:
SMTCL
Número de modelo:
El HTC 30Hm
Lugar de origen:
China.
Certificación:
CE ISO certification
Cantidad mínima de pedido:
1
Capacidad de suministro:
50 juegos por mes
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | HTC30Hm |
|---|---|---|---|
| CNC o no: | CNC | Palabra clave: | Centro de torneado CNC horizontal |
| Longitud de Max.Cutting: | 450 mm | Diámetro de Max. Cutting.: | 250 mm |
| Max. nadando por encima de la cama: | 420 mm | X viaje en eje: | 140 mm |
| Viaje del eje z: | 500 mm | Velocidad del huso: | 4500 r/min |
| Resaltar |
HTC30Hm Centro de giro horizontal,Centro de giro horizontal de CNC,12 estaciones Centro de giro horizontal |
||
Descripción del producto
Descripción del producto:
Centro de torneado CNC horizontal HTC30Hm BMT45 Torreta eléctrica de 12 estaciones Centro de torneado con contrapunto servo y eje Y
HTC30HmLas series de centros de torneado horizontal se ensamblan, verifican y mejoran con tecnología de fabricación avanzada. Tienen un buen rendimiento de corte y pueden satisfacer las necesidades de procesamiento de varias piezas rotativas. La máquina herramienta está equipada con un eje C, portaherramientas motorizado, etc., lo que puede realizar varios métodos de procesamiento, como torneado, fresado y taladrado.
Serie Hmes un producto de alta eficiencia que puede lograr un procesamiento de alta eficiencia de múltiples funciones. Tiene una alta precisión de procesamiento y una excelente estabilidad, satisfaciendo las necesidades de procesamiento de automóviles, motores de bombas de agua y otras industrias.
Características del producto:
1, Alta eficiencia
◆ Portaherramientas servo de alta eficiencia
◆ Contrapunto servo dividido
◆ Alta velocidad de movimiento rápido de dos ejes
◆ Configuración opcional del eje Y para lograr un procesamiento integrado de múltiples secuencias
2, Alta precisión
◆ Husillo pretensado de alta precisión
◆ Tecnología de compensación de errores
◆ Cuantificación de los estándares del proceso
◆ Estrictos estándares de inspección
3, Alta rigidez
◆ Cuantificación de los estándares del proceso
◆ Estrictos estándares de inspección
3, Alta rigidez
◆ Bancada de la máquina y otras fundiciones clave hechas de hierro fundido de alta calidad

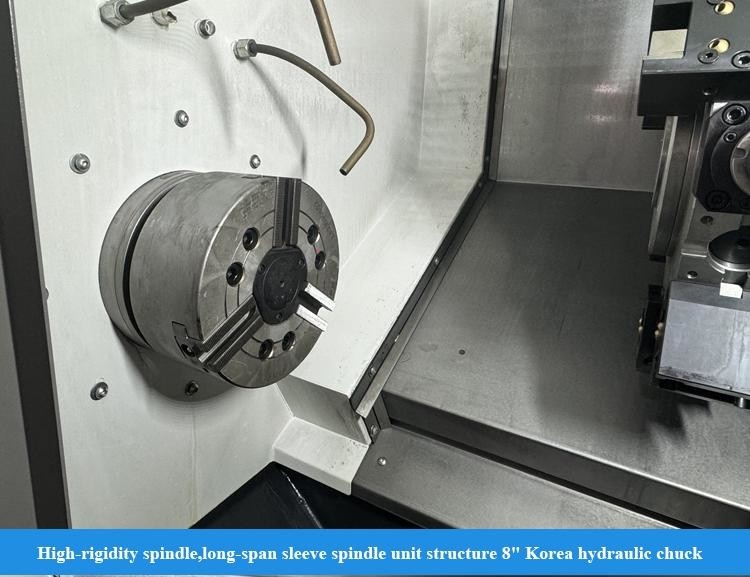

◆ Unidad de husillo de gran envergadura
◆ Sillín en forma de arco anti-flexión
◆ Contrapunto de estructura de husillo pequeño
Detalles del producto:
◆ Sillín en forma de arco anti-flexión
◆ Contrapunto de estructura de husillo pequeño
Detalles del producto:
Velocidad de movimiento rápido: 30 m/min
El servomotor está conectado directamente al husillo de bolas a través de un acoplamiento, lo que reduce los enlaces intermedios y logra una transmisión sin holgura. Los rieles guía de los ejes X e Z adoptan rieles guía de rodillos lineales importados para garantizar una alta rigidez, un buen rendimiento dinámico y precisión, aumentar la velocidad de funcionamiento y mejorar la eficiencia de la producción.

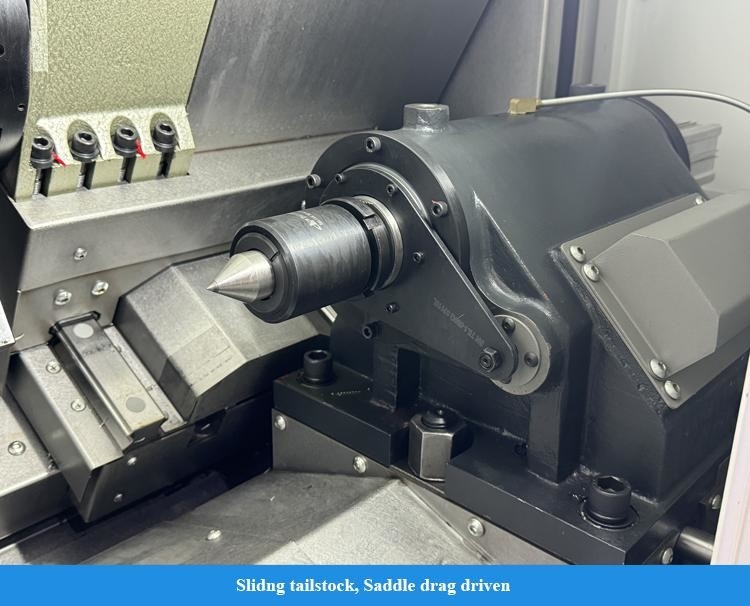

Contrapunto servo dividido
El contrapunto se puede mover de forma servo controlada opcional, lo que puede controlar con precisión y ajustar de forma flexible la velocidad de movimiento del contrapunto y la fuerza de sujeción de trabajo de acuerdo con los requisitos de procesamiento, lo que permite que el contrapunto se acerque rápidamente a la pieza de trabajo y se apriete sin impacto, y puede proporcionar retroalimentación en tiempo real sobre la posición de apriete. mejorar la eficiencia de reemplazo de la producción. Adopta un contrapunto dividido superior e inferior, fácil de ajustar la precisión y mejorar la eficiencia del mantenimiento.
Estructura pretensada de doble fijación
El eje X desarrolla una estructura de soporte de doble fijación y utiliza un husillo pretensado para compensar eficazmente la deformación por pretensado y la deformación por aumento de temperatura. Coopera con una estructura de sellado especial para reducir el aumento de temperatura del husillo, logrando así una alta precisión y una alta estabilidad de alimentación de la máquina herramienta.
Configuración del eje Y
Configuración opcional del eje Y, combinada con torreta motorizada BMT, estructura de eje C de alta precisión y una variedad de portaherramientas motorizados, puede realizar el procesamiento de superficies complejas con una sola instalación.

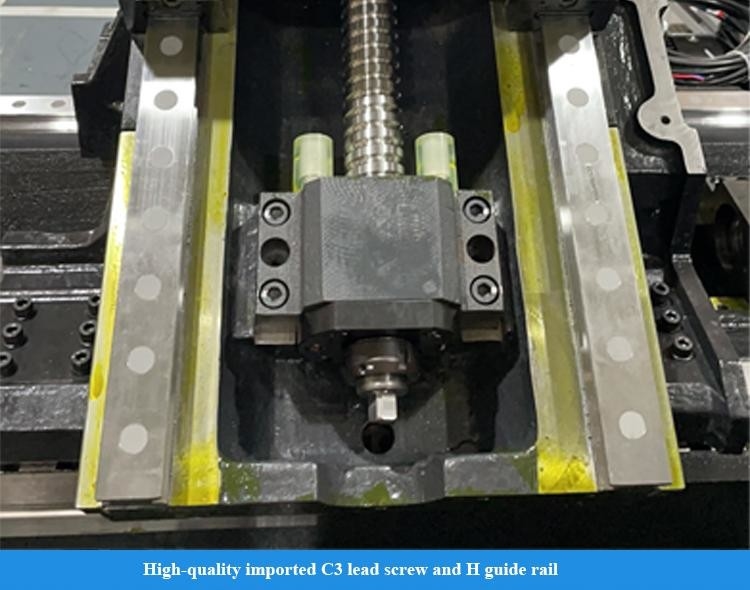

Husillo de bolas de alta precisión
Utiliza un husillo de grado C3 importado de alta calidad y un riel guía de grado H, y es accionado directamente por un servomotor para lograr una excelente precisión de funcionamiento.
Sillín anti-flexión
La envergadura del riel guía se amplía razonablemente, la estructura del sistema de movimiento se optimiza y el cuerpo principal del sillín de la bancada está diseñado en forma de arco para garantizar la rigidez general de los componentes importantes.

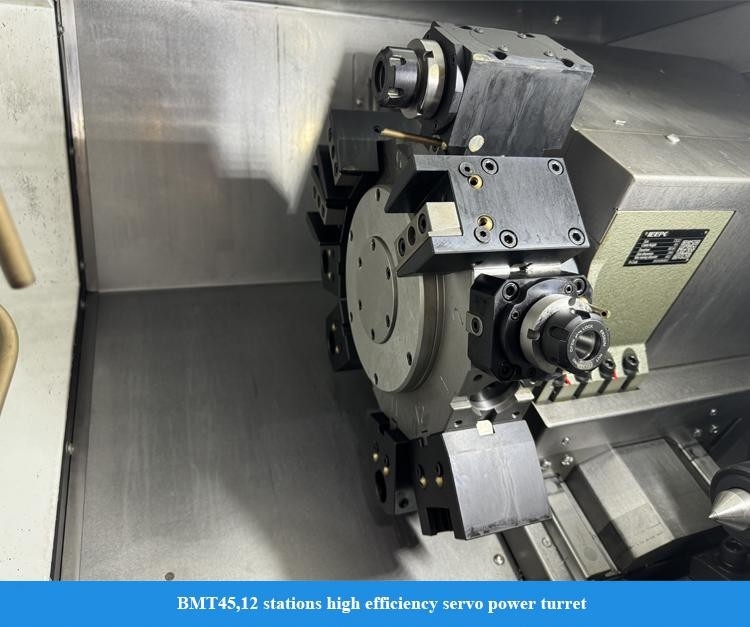

Torreta motorizada servo eficiente
Interfaz BMT estándar, conexión de alta rigidez; la herramienta es impulsada por la interfaz DIN1809, que tiene una transmisión confiable y una baja tasa de fallas; el motor de accionamiento está montado lateralmente y es de estructura compacta; está equipado con un eje C de alta precisión y un dispositivo de freno para lograr un procesamiento integrado de alta eficiencia de torneado, fresado y taladrado.
Portaherramientas de refrigeración interna
El portaherramientas de refrigeración interna opcional y la salida de agua desde el centro de la herramienta realizan una eficiente eliminación de virutas durante el mecanizado de orificios internos y garantizan la calidad del procesamiento
Capacidad de fresado de herramientas accionadas
Material de la pieza de trabajo: HT200
Modelo de herramienta: Ф20 hombro cuadrado
Estado de refrigeración: refrigeración por agua
Estado de refrigeración: refrigeración por agua
Capacidad de taladrado de herramientas accionadas
Proyecto
Estado de refrigeración: refrigeración por agua
Capacidad de taladrado de herramientas accionadas
Proyecto
Modelo de herramienta: Ф16 broca helicoidal
Estado de refrigeración: refrigeración por agua
Parámetros del producto:
Proyecto
Estado de refrigeración: refrigeración por agua
Parámetros del producto:
Proyecto
Unidad
|
HTC 30Hm
|
Diámetro máx. de corte
|
mm
|
|
Φ250
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
mm
|
|
450
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
mm
|
|
Φ420
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
mm
|
|
Φ280
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
Modelo de nariz del husillo
|
|
A2-6
|
|
|
|
Diámetro interior del cojinete delantero
|
|
mm
|
|
100
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
Seg.
|
|
Diámetro del orificio del husillo
|
|
Φ65
|
|
Diámetro máx. de la barra
|
|
mm
|
|
Φ50
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
pulgadas
|
|
8
|
Rango de velocidad del husillo
|
r/min
|
|
4500
|
Par nominal del husillo
|
N·m
|
|
110(769r/min)
|
Potencia de salida del motor principal continua/15 min.
|
N·m
|
|
180(576r/min)
|
Potencia de salida del motor principal continua/15 min.
|
kW
|
|
9/11
|
Eje X/Z
|
Movimiento rápido del eje X/Z
|
|
m/min
|
|
|
|
30
|
Recorrido del eje X
|
mm
|
|
140
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
mm
|
|
500
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
Arrastre del carro
|
|
mm
|
|
|
|
500
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
Arrastre del carro
|
|
Recorrido del manguito del contrapunto
|
|
mm
|
| 100 | Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real. | Seg. |
| Φ100 | Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real. | Morse |
| MT-5 | Torreta | Tipo de torreta |
|
Torreta eléctrica horizontal de 12 estaciones
|
|
|
|
Altura central
|
|
mm
|
|
100
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
Seg.
|
|
±1.6
|
Tamaño de la herramienta
|
mm
|
|
25
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
sí
|
|
Interfaz del portaherramientas eléctrico
|
|
BMT45
|
|
Capacidad máx. de taladrado
|
|
mm
|
|
14×0.15
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
mm
|
|
12×8×45
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
mm
|
|
M10×1.5
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
Distancia entre el centro del husillo y el suelo
|
|
mm
|
|
|
|
926
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
kg
|
|
3500
|
Dimensiones totales (LxAnxAl)
|
mm
|
|
2295×1680×1650
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
Configuración estándar:
|
|

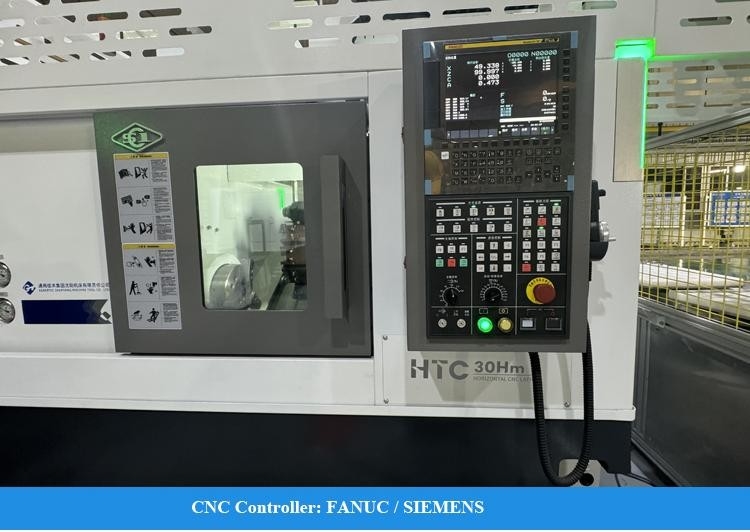

1, Sistema FANUC-0i-TF Plus (5) (Serie Hm/Sm)
|
||
2, Sistema GSK988TA (Serie Qm)
3, Husillo tipo manguito
4, Cilindro de aceite de mandril hueco
5, Carro de herramientas eléctrico horizontal de 12 estaciones
Nuestro servicio:
Asegúrese de recibir una máquina de alta calidad
1. Cada pieza debe ser inspeccionada
2. Más de 100 controles del proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestra de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
Por qué elegirnos:
◆ Sentido de calidad superior, las solicitudes de los clientes son lo primero
◆ 30 años + de historia de I + D, la empresa se fundó en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización del mecanismo de acuerdo con la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
Sobre nosotros:
¡Bienvenido a visitarnos!
◆ Sistema de suministro estable y maduro
◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)
◆ Actualización del mecanismo de acuerdo con la ergonomía y el fácil mantenimiento
◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
Sobre nosotros:
¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, taladradora y mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nueva energía, maquinaria de construcción, barcos, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tomamos la misión de proporcionar las máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
Nuestra fábrica:
Preguntas frecuentes:
P1. ¿Es usted una empresa comercial o una empresa de fabricación?
Somos una empresa de fabricación.
P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado vertical, tornos convencionales, taladradoras, taladradoras radiales, etc.
P3. ¿Puede proporcionar una máquina personalizada o una máquina de propósito especial (SPM)?
Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo de las piezas que demuestren ser defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
P5. ¿Cuáles son los servicios?
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individual
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individual
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, diseño, fabricación, montaje de todo el proceso de producción se
P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, diseño, fabricación, montaje de todo el proceso de producción se
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?
Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el programa del comprador. Todo esto se puede cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para tratar la visa y la preparación de la instalación antes de ir al extranjero.
Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el programa del comprador. Todo esto se puede cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para tratar la visa y la preparación de la instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
Aspectos destacados del producto
Descripción del producto: Centro de torneado CNC horizontal HTC30Hm BMT45 Torreta eléctrica de 12 estaciones Centro de torneado con contrapunto servo y eje Y HTC30HmLas series de centros de torneado horizontal se ensamblan, verifican y mejoran con tecnología de fabricación avanzada. Tienen un buen ...
