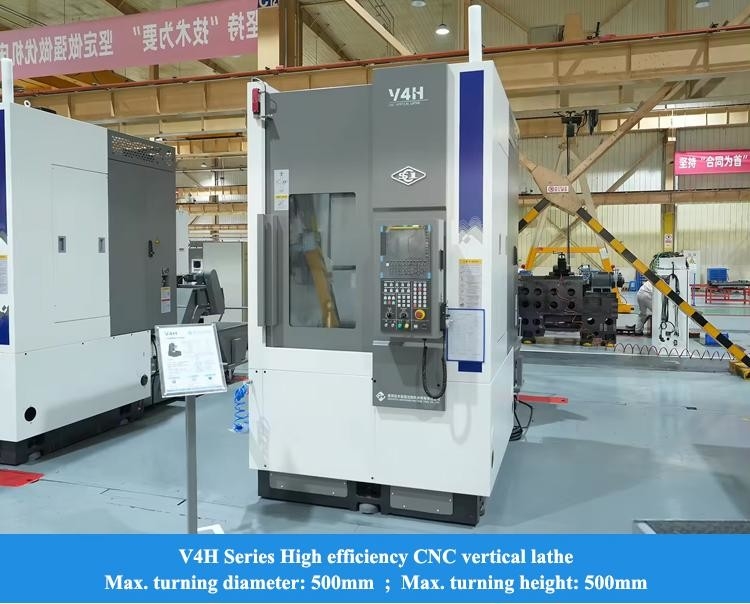

La máquina de fresado vertical de torno CNC V4H
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | V 4H |
|---|---|---|---|

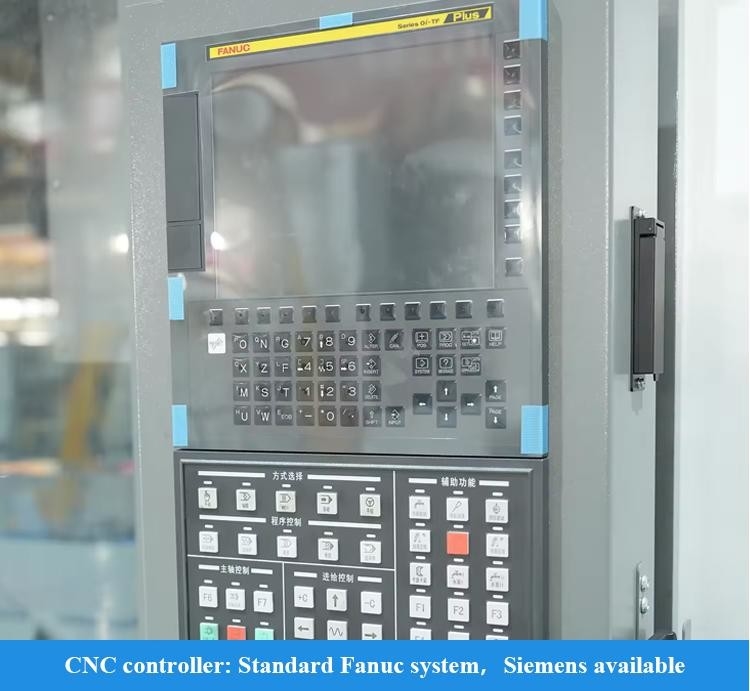

| Nombre: | Máquina de torno CNC vertical | sistema de control: | SIEMENS GSK FANUC (opcional) |
| Diámetro máximo de corte: | Φ500 | Diámetro máximo del columpio: | F650 |
| Max.altura de corte: | 500 | recorrido del eje X: | 290 |
| recorrido del eje Z: | 530 | TORRETA: | Servo torreta de 8 posiciones horizontal |
| Resaltar |
Máquina de torno CNC vertical SMTCL,Estructura del cuerpo de alta rigidez,Tornos CNC verticales de alta eficiencia |
||
Descripción del producto

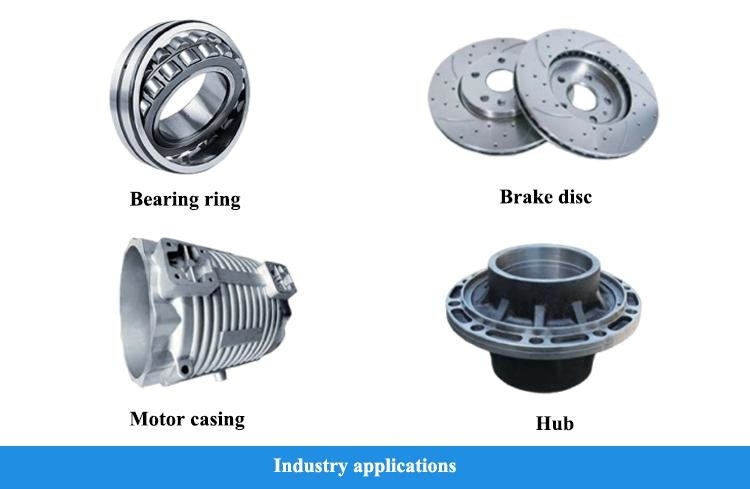

El torno vertical CNC de la serie V es la tercera generación del nuevo torno vertical CNC de nuestra nueva estructura técnica mejorada, con excelente rigidez, estabilidad y precisión de procesamiento,apoyo a piezas funcionales importadas de alta calidad, ampliamente utilizado en la nueva energía, automoción, rodamientos y otras industrias de procesamiento, para proporcionar a los clientes una excelente experiencia.
- Alta rigidez
- Estructura de lecho de alta rigidez
- Columna de alta rigidez y larga extensión
- Estructura de alta rigidez del carril de guía
- Alta estabilidad
- Diseño simétrico
- Larga descarga de las astillas en el lecho del ángulo
- Alta precisión y alta eficiencia
- Portador de herramientas de alta eficiencia
- Sistema de eje y alimentación de alto rendimiento
- Rendimiento de alto coste
- Hay varias opciones de configuración disponibles
- Función eficiente e inteligente
- Configuración razonable de los componentes funcionales
- Fácil de operar
- Optimizar la altura y la distancia de alimentación
- Panel de control de altura moderada
La fundición de todo el cuerpo hecha de arena de resina para alcanzar baja gravedad,antivibración.
Sólido, antivibración, antitransformación, más adecuado para torreta vertical y torreta integrada.
Guía lineal de rodillos de dos ejes, fuerte rigidez, con excelente capacidad de corte, más adecuada para la configuración de portaherramientas verticales de corte pesado.
La base adopta un gran ángulo de descarga de chips para eliminar el área propensa a la acumulación de chips, prevenir eficazmente la acumulación de chips de hierro, descarga de chips suave,y mejorar la estabilidad de procesamiento.

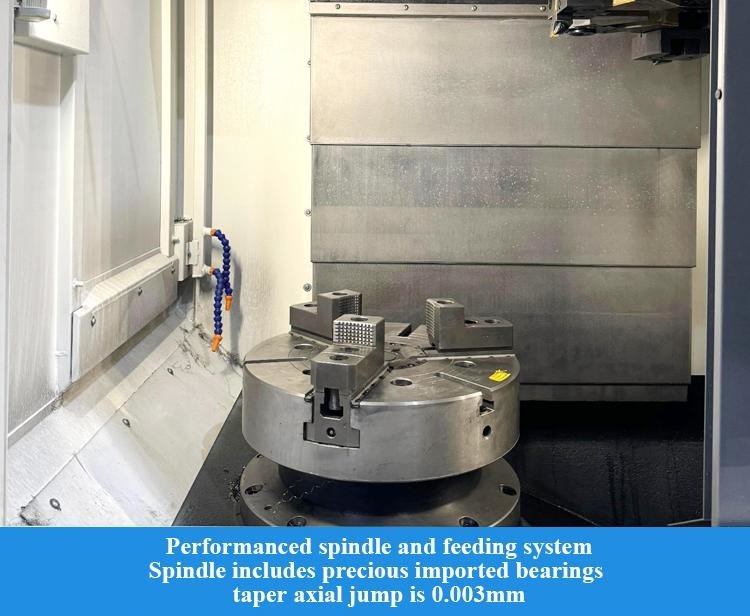

El husillo adopta rodamientos importados de alta precisión, alta precisión de desnivel radial del eje final del cono, especialmente adecuado para el procesamiento de piezas de corte de alta dureza, grandesreducción considerable de las vibraciones y del error térmico generados durante el procesamiento, baja tasa de fallas, alta eficiencia.

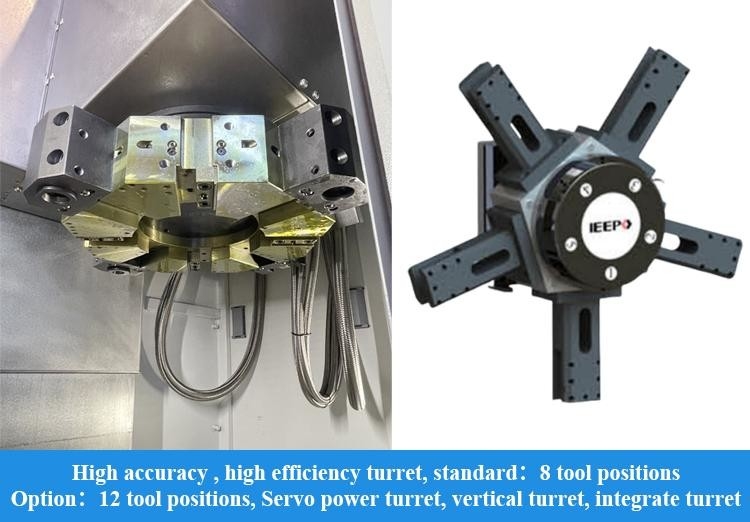

Estructura simple, fuerte rigidez, rápida transposición, tiempo de transposición de herramientas adyacentes 0,25 s, tiempo de transposición del extremo más lejano 0,79 s, precisión de cambio de herramienta repetida ± 1,6 ", para lograr una alta precisión,alta eficiencia, el procesamiento de alta fiabilidad.
En el proceso de mecanizado, la biblioteca de herramientas ATC tiene la función de selección de herramientas, que puede proporcionar 10/12 posiciones de herramientas, resolver el problema de la escasez de herramientas y la interferencia de herramientas,y acortar el tiempo de cambio de herramientas.
Utilice el código M puede obtener una salida de baja velocidad y torque alto o alta velocidad y torque bajo, satisfacer la demanda del cliente de alta velocidad y torque grande.
| Punto de trabajo | Unidad | V4H |
| Grado de precisión | IT6 | |
| Parámetros técnicos | ||
| Diámetro de corte máximo | En el caso de los | Φ500 |
| Diámetro máximo del balanceo | En el caso de los | F650 |
| Max.altura de corte | En el caso de los | 500 |
| El eje | ||
| Noso y afilado del husillo | A2 a 8 | |
| Tamaño estándar del mandíbula | En pulgadas | 12 (((☆ 15,☆ 18) |
| Velocidad máxima del eje | r/min | 2500 |
| Torque nominal del husillo | N.m. | 549 |
| Potencia de salida del motor principal continua/30 min | KW | 18.5/26 |
| Eje X/Z | ||
| Traversal rápido del eje X | el número de unidades | 20 |
| Acceso rápido del eje Z | el número de unidades | 20 |
| Viaje en el eje X | En el caso de los | 290 |
| Viaje en el eje Z | En el caso de los | 530 |
| Torreta | ||
| Tipo de producto | Servo torreta de 8 posiciones horizontal | |
| Altura del centro | En el caso de los | 100 |
| Posicionamiento rotativo de repetición de la torreta | "" se sustituye por el siguiente: | ± 16 |
| Posicionamiento | ||
| Eje X | En el caso de los | 0.008 |
| Eje Z | En el caso de los | 0.008 |
| Repita el posicionamiento | ||
| Eje X | En el caso de los | 0.005 |
| Eje Z | En el caso de los | 0.005 |
| Peso de la máquina | En kg | 6000 |
| Dimensiones de la máquina ((sin transportador) | En el caso de los | 2235 × 1570 × 3030 |

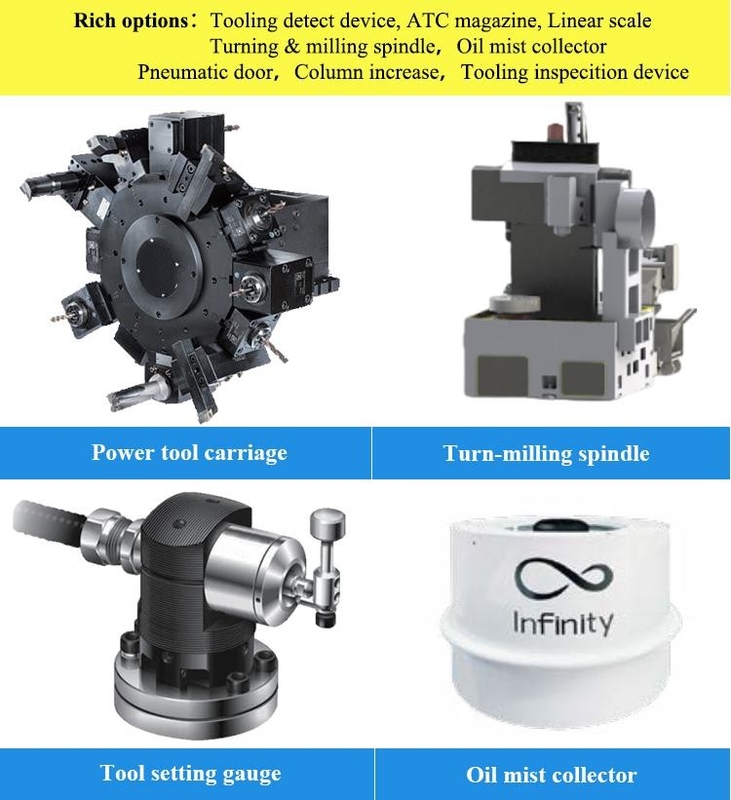

| Configuración estándar | Configuración selectiva |
| 10.4 Sistema Fanuc | Reposo de la herramienta eléctrica |
| Equipo de lubricación | Columna levantada |
| El cilindro rotativo y el cilindro hidráulico | Apoyo vertical de las herramientas |
| Equipo hidráulico | Detección de herramientas |
| Guía de rodillos | Las demás máquinas y aparatos |
| Placa de seguridad | cilindro de ensayo |
| Extractor de las fichas de cadena | Recolector de niebla de aceite |
| Luz tricolor | Puertas neumáticas |
| Chips para el lavado lateral | Escala de rejilla |
| Proyector | Separación aceite-agua |
| Cambiador de pie | Tanque de agua de alta presión |
| Cerradura de la puerta | La biblioteca del cuchillo del ATC |
| Pistola de agua | Dispositivos para la limpieza de las piezas |
| Escenario trasero |
- Sentido de calidad superior, las peticiones de los clientes vienen primero
- 30 años + historia de I + D, la empresa fue fundada en 1993
- Fabricante de alta tecnología con capacidad de investigación y diseño
- Sistema de abastecimiento estable y maduro
- Jóvenes vendedores activos e ingenieros para servicios instantáneos ((24 horas en línea)
- Actualización del mecanismo de acuerdo con la ergonomía y fácil mantenimiento
- Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta la producción
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Somos una empresa de fabricación.
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses, a partir de la fecha de conocimiento de embarque de la máquina.
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
Los productos del desarrollo, diseño, fabricación, montaje de todo el proceso de producción se llevan a cabo entre plantas con una cadena de producción completa que es su garantía más confiable.
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
