Descripción del producto:

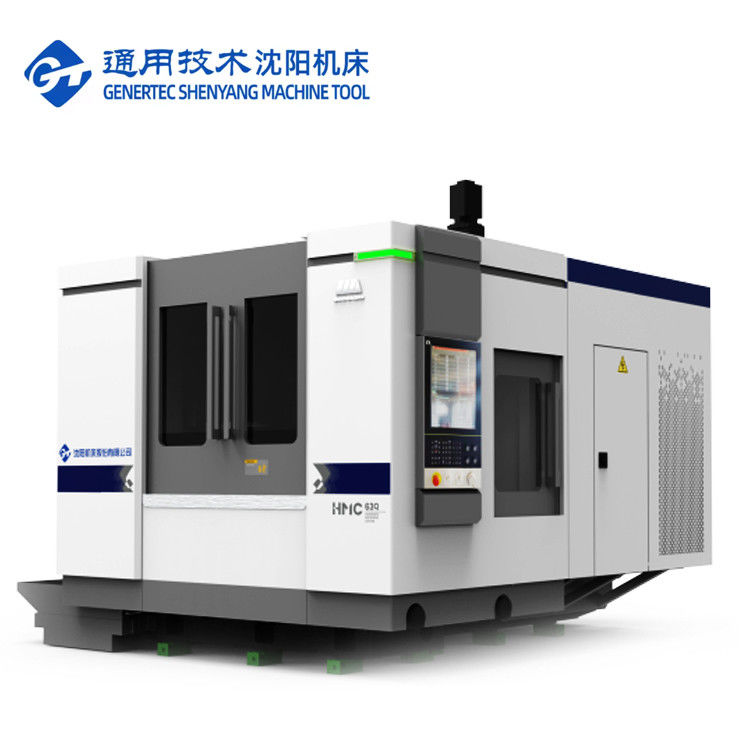

Centro de mecanizado horizontal (serie 50Q)
El centro de mecanizado horizontal de la serie HMC-Q es una nueva generación de máquina de alto rendimiento y compacta. Tiene una excelente calidad, alta confiabilidad y eficiencia.válvulas y otras industriasPuede satisfacer los requisitos de procesamiento de productos de lote único o pequeño con alta eficiencia.
Características del producto:
1"Estructura de alta estabilidad"
- Las demás máquinas y aparatos, incluidos los aparatos para la fabricación de piezas metálicas
- Base del motor del eje Y y columna están fundidos juntos
- Las partidas de las máquinas y aparatos de la partida 85
2,Alta capacidad de procesamiento
- Cubierta de cambio de velocidad
- Selección de varios husillos para satisfacer diferentes condiciones de trabajo
- Múltiples tipos de configuración de cargadores de herramientas, satisfacen diferentes eficiencias
3Función de alta inteligencia
- Plan inteligente de control y mantenimiento
- Copia de datos automática
- Control inteligente de la carga del eje
Detalles del producto:
Estructura de optimización de elementos finitos y topología
La máquina herramienta está diseñada con análisis de elementos finitos y bien endurecida, la estructura general y la parte grande están optimizadas para mejorar la rigidez y la estabilidad de toda la máquina.
Cama de fundición integrada de alta resistencia
Cama integrada en forma de T invertida, gran envergadura, centro de gravedad bajo, bien endurecido, reforzado antideformación, utilizando 4 grupos de jaula retorcida para la eliminación de las astillas aseguran la eficiencia de la eliminación
- la base del motor y la columna del eje están fundidas juntas
La estructura de doble pared es adoptada por las columnas de esta serie, la base del motor del eje Y y la columna son
con una capacidad de producción superior a 300 W,
Las partidas de las máquinas y aparatos de la partida 85
El eje de simetría térmica mejora la controlabilidad de la deformación térmica; Excelente estabilidad térmica.

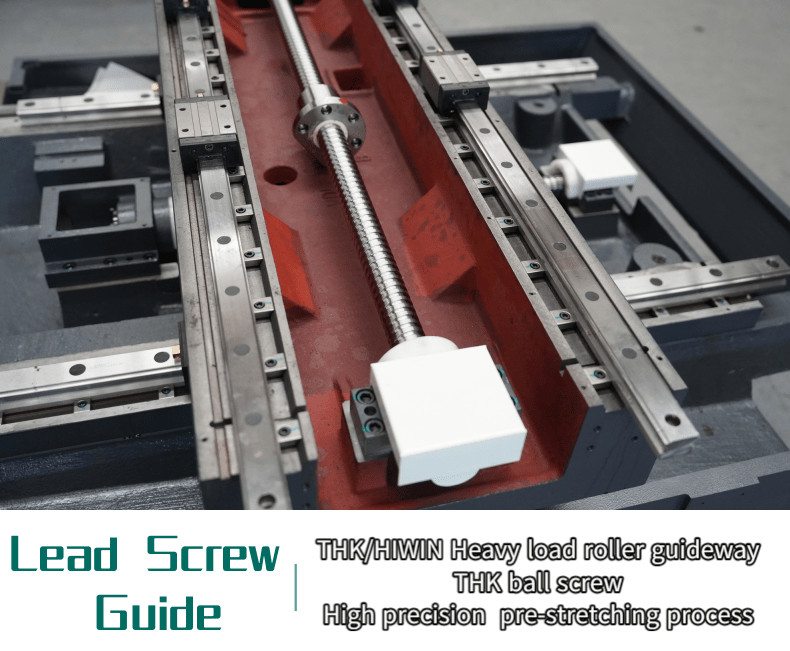

Parafusos de bolas de precisión
Los tres ejes están equipados con
tornillo de bolas de precisión, se adopta el proceso de estiramiento previo para reducir eficazmente la influencia del calentamiento del tornillo durante el trabajo, mejorar la precisión de la máquina herramienta,mejora de la capacidad antideformación y la retención de la precisión.

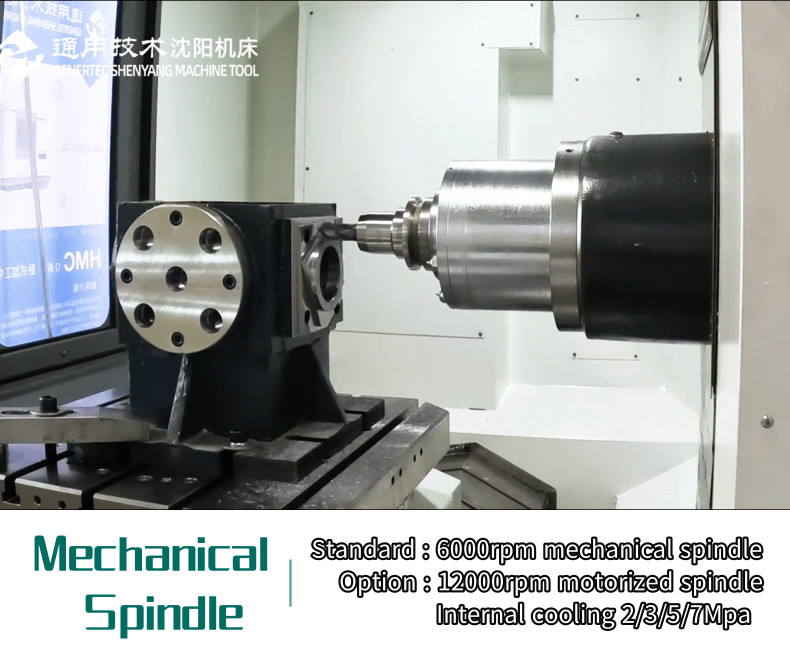

Las demás máquinas
◆ Se adopta un cambio de velocidad de dos marchas para
El objetivo es lograr desde el mecanizado de alta velocidad hasta el corte pesado
◆ Disposición de rodamientos de larga extensión, alta rigidez
Parámetros del producto:
| Punto de trabajo |
Unidad |
HMC 50Q |
| Mesa de trabajo |
| Tamaño de mesa de trabajo |
En el caso de los |
500*500 |
| Capacidad de la mesa de trabajo |
En kg |
800 |
| Número de mesas de trabajo |
Pcs. |
1 ((2) |
| Rango de trabajo |
| Viaje en el eje X |
En el caso de los |
750 |
| Viaje en el eje Y |
En el caso de los |
600 |
| Viaje en el eje Z |
En el caso de los |
600 |

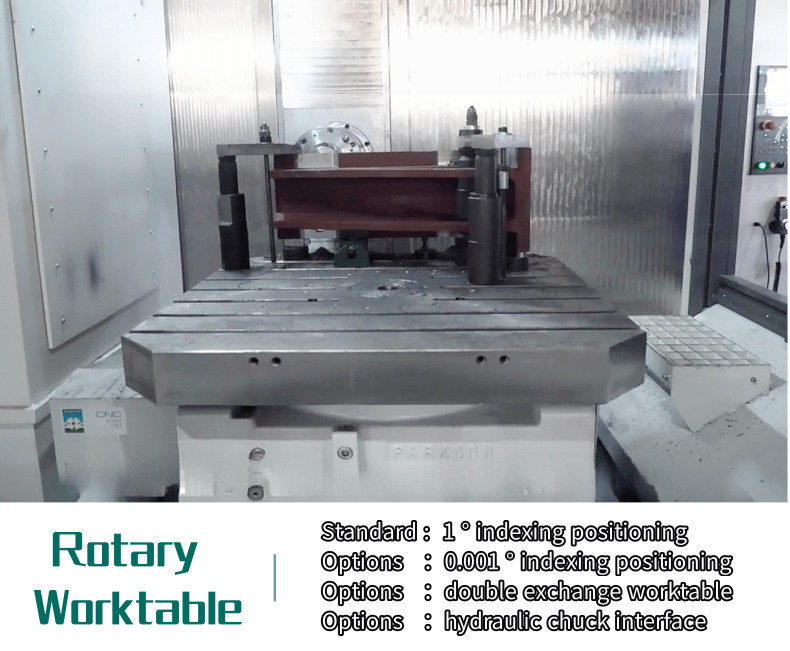

| Indicación del eje B |
|
1 ° × 360 |
| Diámetro máximo de rotación de la pieza |
En el caso de los |
Φ800 |
| Distancia entre la nariz del husillo y el centro de la mesa de trabajo |
En el caso de los |
750 Máximo |
| Distancia entre la nariz del husillo y el centro de la mesa de trabajo |
En el caso de los |
150 minutos |
| Distancia entre la superficie de la mesa de trabajo y la de la mesa de trabajo |
En el caso de los |
650 Máximo |
| Distancia entre la superficie de la mesa de trabajo y la de la mesa de trabajo |
En el caso de los |
50 minutos |
| El eje |
| Conicidad del husillo (7: 24) |
|
NT1cultura y cultura |
| Velocidad máxima |
rpm |
8000 |
| Potencia del motor del husillo (continua/S2) |
El peso |
7.5 / 11 |
| El par de salida máximo ((continua/S2) |
En el caso de los |
53/105 ((15min) |

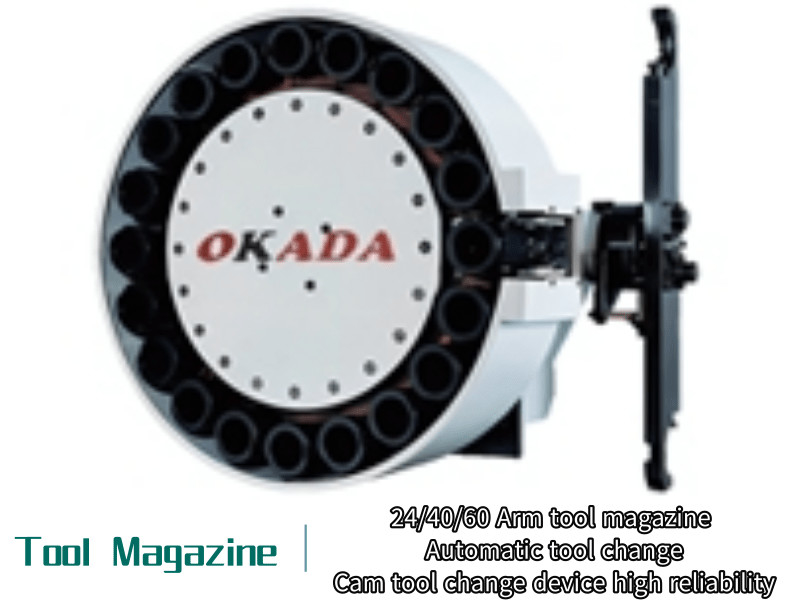

| Revista de herramientas |
| Capacidad del cargador de herramientas |
El PCS |
24 |
| Duración máxima de la herramienta |
¿ Qué pasa? |
300 |
| Peso máximo de la herramienta |
En kg |
8 |
| Diámetro máximo de la herramienta llena/vacía |
En el caso de los |
Se aplicará el método de cálculo de las emisiones. |
| Tiempo de cambio de herramienta (T-T) |
el |
3 |
| Alimentos para animales |
| Velocidad máxima de alimentación de corte ((X/Y/Z) |
En el caso de los vehículos de la categoría M1 |
Entre 1 y 36000 |
| Se trata de un sistema de control de la velocidad. |
M/min |
36 |
| Precisión de posicionamiento |
| Eje X/Y/Z |
En el caso de los |
0.01 |
| Eje B ((1° X360) |
¿Qué quieres decir? |
10 |
| Precisión de posicionamiento repetitiva |
| Eje X/Y/Z |
En el caso de los |
0.006 |
| Eje B ((1° × 360) |
¿Qué quieres decir? |
3 |
| Dimensión general ((LxWxH) |
En el caso de los |
3250 * 2650 * 2650 |
| Espacio en el piso |
En el caso de los |
4 000*4 000 |

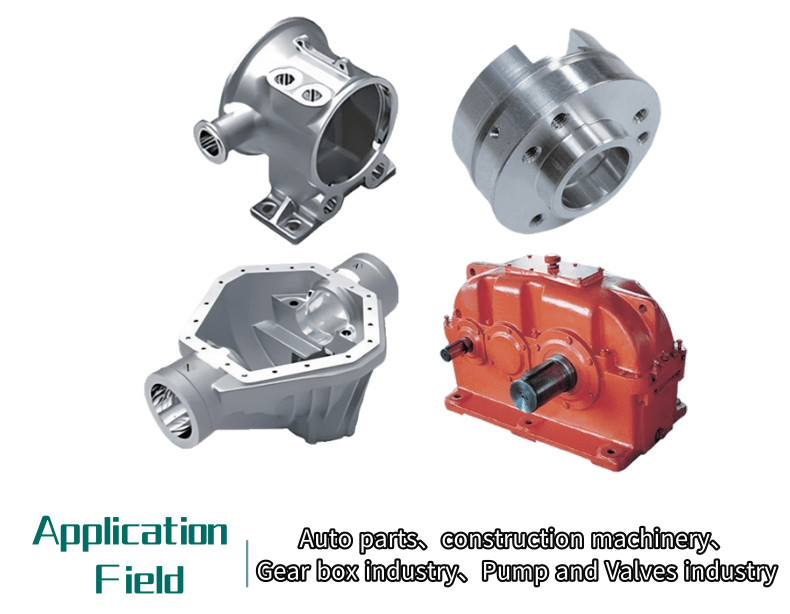

Aplicación en la industria:
Muestras de piezas de trabajo
Nuestro servicio:
Asegúrese de recibir una máquina de alta calidad
- Cada pieza debe ser inspeccionada.
- Más de 100 controles de procesos de producción
- Más de 200 puntos de inspección
- Procesamiento de muestras de cada máquina
- 72 horas de prueba antes de la entrega
Por qué elegirnos:
- Sentido de calidad superior, las peticiones de los clientes vienen primero
- 30 años + historia de I + D, la empresa fue fundada en 1993
- Fabricante de alta tecnología con capacidad de investigación y diseño
- Sistema de abastecimiento estable y maduro
- Jóvenes vendedores activos e ingenieros para servicios instantáneos ((24 horas en línea)
- Actualización del mecanismo de acuerdo con la ergonomía y fácil mantenimiento
- Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Sobre nosotros:
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Nuestra fábrica:

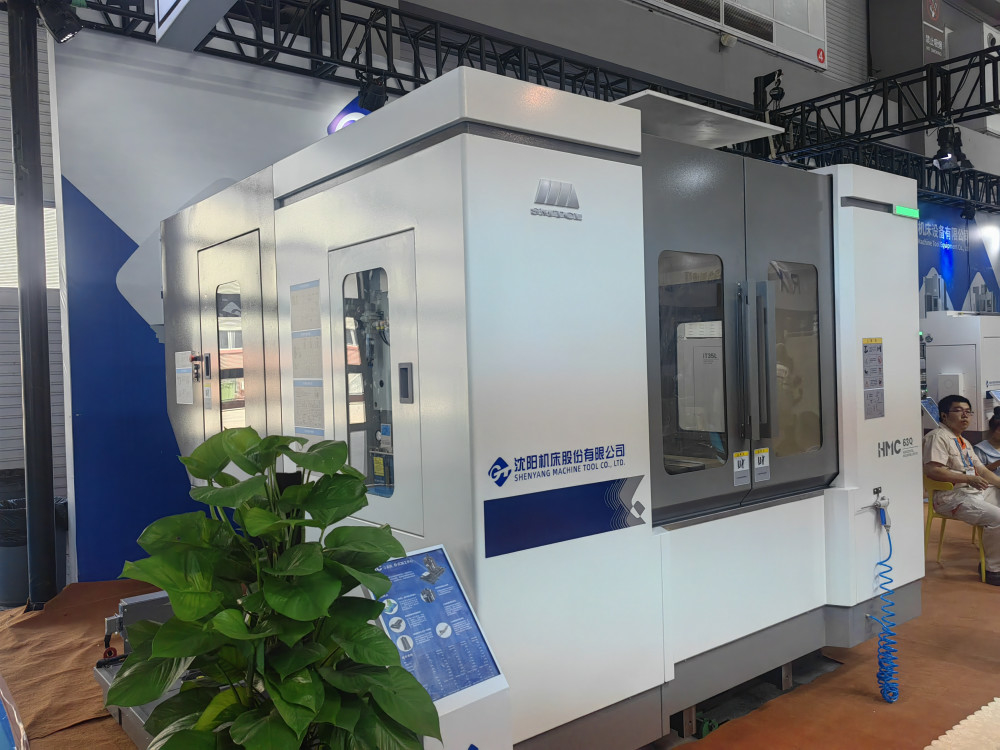

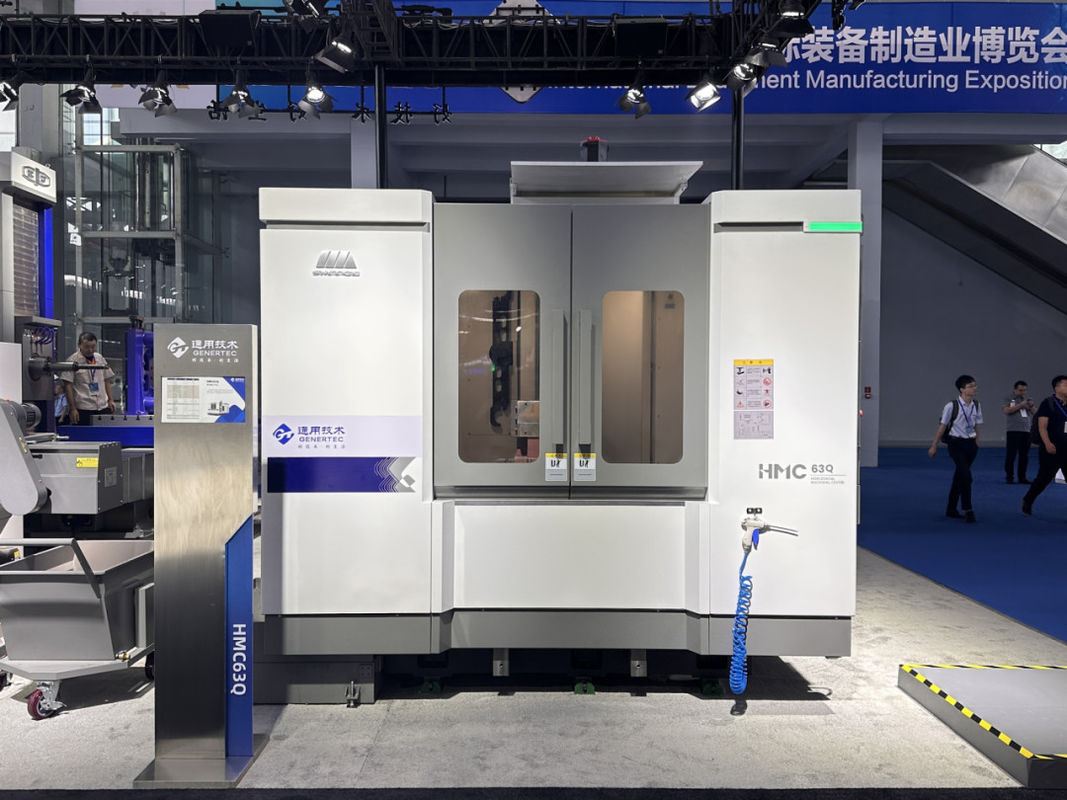

Exposición:
