Calidad SMTCL Slant Bed CNC Lathe HTC40B Máquina de torno CNC de metal fábrica
<
Calidad SMTCL Slant Bed CNC Lathe HTC40B Máquina de torno CNC de metal fábrica
Calidad SMTCL Slant Bed CNC Lathe HTC40B Máquina de torno CNC de metal fábrica
>

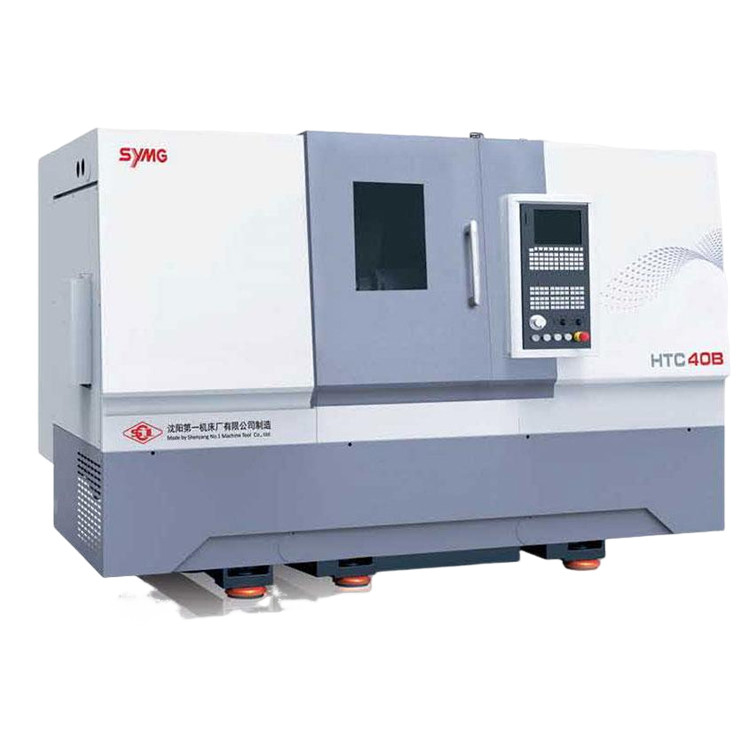

SMTCL Slant Bed CNC Lathe HTC40B Máquina de torno CNC de metal

Nombre de la Marca: SMTCL
Número de modelo: El HTC40B
Lugar de origen: China.
Certificación: CE ISO certification
Cantidad mínima de pedido: 1
Capacidad de suministro: 50 juegos por mes
Las etiquetas

Torno inclinado del CNC de la cama de la alta rigidez

Torno del CNC de la cama de la inclinación de la VUELTA de VIVA

Máquina horizontal del torno del CNC de FANUC

Detalles del producto

Nombre de la marca: SMTCL Número de modelo: El HTC 40B500
CNC o no: CNC palabra clave: Torno inclinado del CNC de la cama
Duración máxima girada (mm): 500 Velocidad máxima del eje (rpm): 3500 r.p.m
El número de unidades de la unidad de ensayo: 200 En caso de que el vehículo no cumpla las condiciones siguientes:: 550
Diámetro máximo de giro: Φ400 Duración máxima de giro: 500
Balanceo máximo sobre la cama: Φ600 El movimiento máximo sobre el deslizamiento: Φ320
Resaltar

Centro de mecanizado de torno CNC de cama inclinada HTC40B500

,

Máquina de fresado de torno de metal CNC

,

Torno inclinado del CNC de la cama

Descripción del producto

SMTCL Slant Bed CNC Lathe HTC40B Máquina de torno CNC de metal 0

Descripción del producto:



Serie HTC 40BEl torno CNC de bancada inclinada se utiliza principalmente para el corte de superficies cilíndricas internas y externas, superficies cónicas internas y externas con ángulo de conicidad arbitrario, superficies internas y externas rotativas complejas, y roscas cilíndricas y cónicas de piezas tipo eje o piezas tipo disco, y se puede utilizar para ranurado, taladrado, escariado, mandrinado y mecanizado.



Características del producto:



1, Aumentar el par del husillo, aumentar la especificación del rodamiento, proporcionar más potencia y rigidez, husillo A2-8



2, HTC40B adopta un diseño de nervaduras optimizado de bancada general de 45°, lo que proporciona un mejor efecto de eliminación de virutas y mayor rigidez

3, Asegurar que el líquido de corte no se derrame y que las virutas de hierro sean más fáciles de recoger.

4, El contrapunto HTC40B está equipado con una guía deslizante integrada en la bancada,
manguito telescópico, bloqueo manual, buena rigidez.

Detalles del producto:
SMTCL Slant Bed CNC Lathe HTC40B Máquina de torno CNC de metal 1

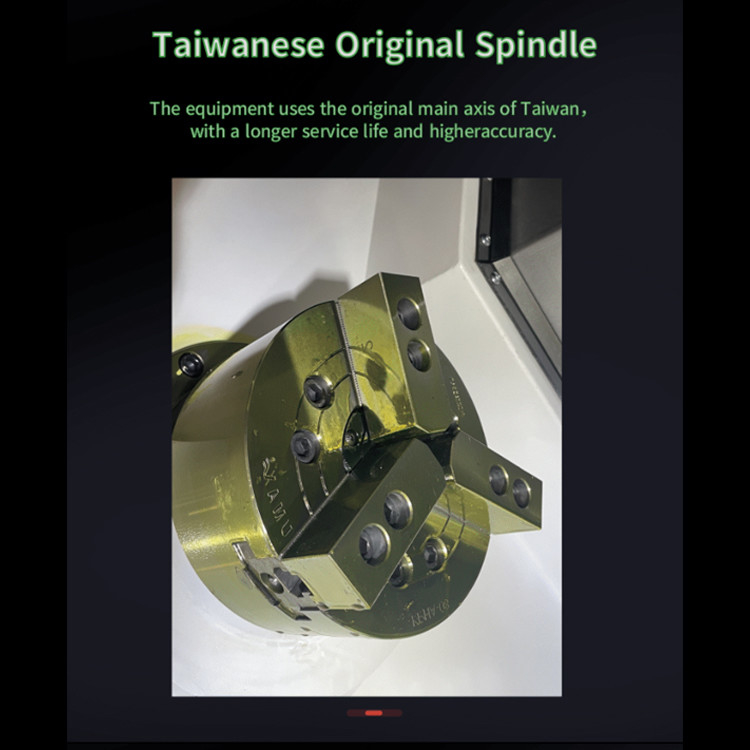

Husillo integral de alta rigidez
El producto aumenta el par del husillo y mejora la especificación del rodamiento para proporcionar más potencia y rigidez. El husillo A2-8 es la configuración estándar y el husillo A2-11 es opcional.
SMTCL Slant Bed CNC Lathe HTC40B Máquina de torno CNC de metal 2

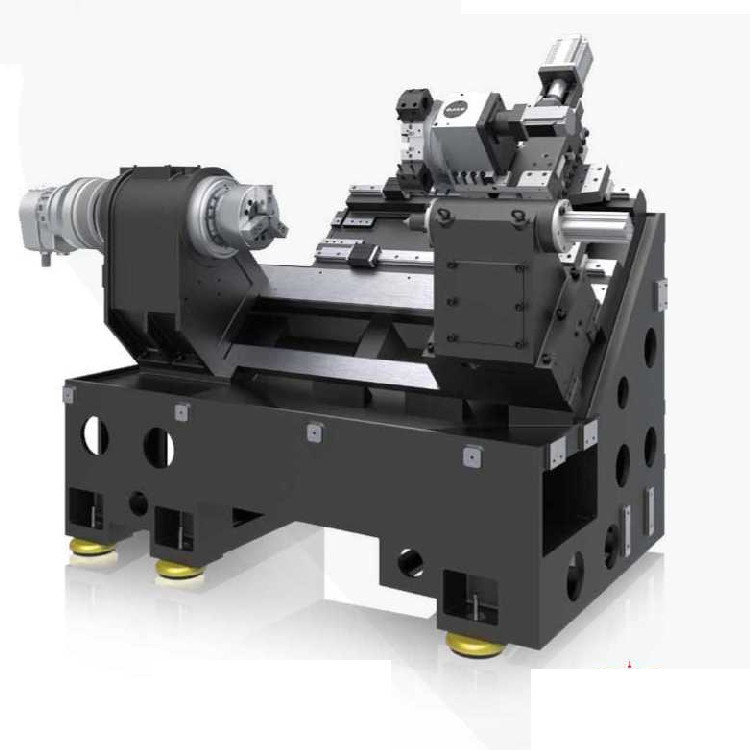

Cuerpo de la máquina herramienta con inclinación generalHTC40P adopta un diseño en forma de nervadura de optimización general del cuerpo de 45°, y presenta una mejor estabilidad de soporte de fuerza durante el corte. El material de la bancada adopta fundición de alta densidad, y presenta alta resistencia y buena absorción de impactos.
SMTCL Slant Bed CNC Lathe HTC40B Máquina de torno CNC de metal 3

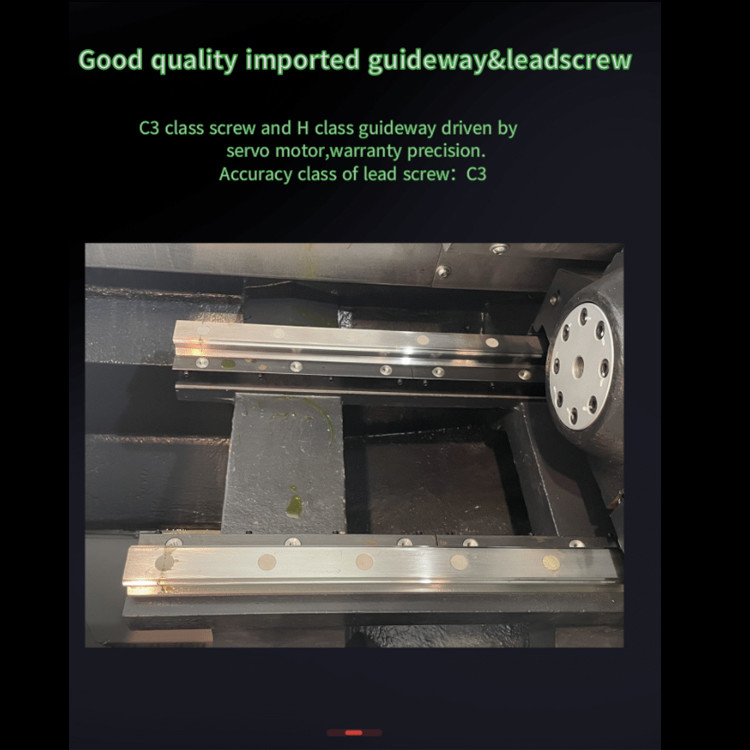

Guía deslizante endurecida por temple La guía adopta completamente una guía deslizante endurecida por temple, el ancho de la guía alcanza los 110 mm y la luz de la guía alcanza los 380 mm, lo que proporciona una mayor precisión de mecanizado y mayor rigidez.
SMTCL Slant Bed CNC Lathe HTC40B Máquina de torno CNC de metal 4

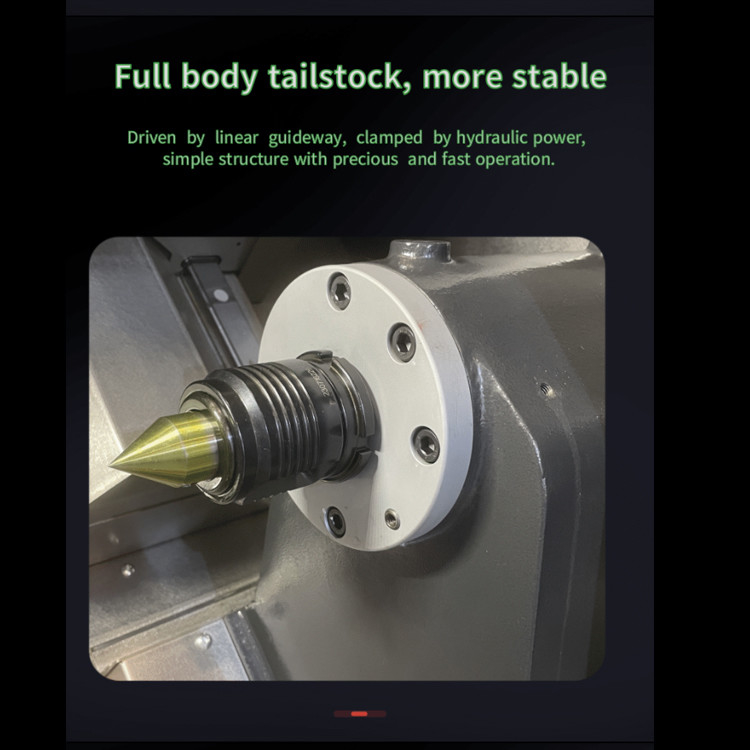

Contrapunto de guía
El contrapunto de HTC40P está configurado con una guía deslizante integrada con el cuerpo de la máquina herramienta, manguito telescópico y bloqueo manual, y presenta buena rigidez.
SMTCL Slant Bed CNC Lathe HTC40B Máquina de torno CNC de metal 5

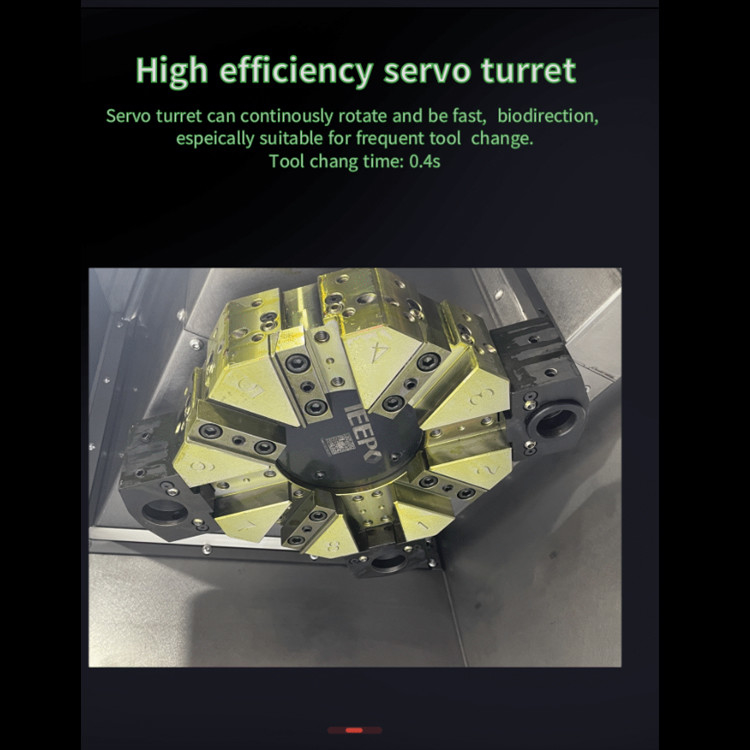

Torreta servo
La torreta adopta el modo de bloqueo hidráulico con accionamiento servo, y el portaherramientas presenta silencio, alta velocidad, gran par y cambio rápido de herramientas.
SMTCL Slant Bed CNC Lathe HTC40B Máquina de torno CNC de metal 6
Alimentación de 2 ejes
El eje X y el eje Z adoptan un servomotor para el accionamiento y se realiza el acoplamiento directo con el husillo de bolas a través del acoplamiento de eje elástico, de modo que los usuarios obtienen una buena precisión de mecanizado y un rendimiento de mecanizado estable.
Parámetros del producto:

Artículos
Unidad
HTC40B/500
HTC40B/1000
Diámetro máximo de oscilación sobre la bancada

mm
Φ600
Φ560
Longitud máxima de corte
mm
500
970
Diámetro máximo de corte

mm
400
400
Diámetro máximo de oscilación sobre el carro

mm
Φ320
Φ350
Nariz del husillo
mm
A2-8
A2-8
Diámetro del agujero del husillo
mm
Φ80
Φ80
Diámetro máximo de la barra pasante

mm
Φ65
Φ65
Rango de velocidad del husillo
r/min
50-3500
50-4000
Par máximo de salida del husillo

Nm
245
177
Motor principal
KW
15/11
15/11
Diámetro del plato
pulgadas
10'' 10''
8''
Velocidad de movimiento rápido del eje X
m/min
30
30
Velocidad de movimiento rápido del eje Z
m/min
30
30
Recorrido del eje X
mm
200
200
Recorrido del eje Z
mm
550
1050
Carrera del contrapunto
mm
100
100
Conicidad del husillo del contrapunto
Mohs
5#
4#
Forma del portaherramientas estándar

mm
Estación horizontal 8
Estación horizontal 8
Cuchilla externa
mm
25×25
25×25
Diámetro de la barra de mandrinado
mm
Φ40/Φ32/Φ25/Φ20
Φ40/Φ32/Φ25/Φ20
Capacidad de peso (tipo disco)

kg
200
200
Capacidad de peso (piezas de eje)

kg
500
500
Peso de la máquina
kg
4200
4650
Apariencia de la máquina herramienta
Longitud × ancho × altura

2700×1900×2100
3570×1860×1850

Aplicación industrial:

Muestras de piezas de trabajo

1. Jaula de bolas exterior, jaula de bolas interior, eje del rotor, carcasa del diferencial,
2. Eje dentado, árbol de levas, eje del rotor del turbocompresor, semieje,
3. Rodillo de placa, biela, eje transversal, eje de dirección.

SMTCL Slant Bed CNC Lathe HTC40B Máquina de torno CNC de metal 7

Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad
1. Cada pieza debe ser inspeccionada

2. Más de 100 controles de proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestras de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega
Por qué elegirnos:

◆ Sentido de calidad superior, las solicitudes de los clientes son lo primero

◆ 30 años + de historia de I+D, la empresa fue fundada en 1993

◆ Fabricante de alta tecnología con capacidad de investigación y diseño

◆ Sistema de suministro estable y maduro

◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)

◆ Actualización de la mecánica según la ergonomía y fácil mantenimiento

◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta la producción


Sobre nosotros:

SMTCL Slant Bed CNC Lathe HTC40B Máquina de torno CNC de metal 8

¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, taladradora y mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nueva energía, maquinaria de construcción, barcos, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tomamos la misión de proporcionar las máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
Nuestra fábrica:
SMTCL Slant Bed CNC Lathe HTC40B Máquina de torno CNC de metal 9
Exposición:
SMTCL Slant Bed CNC Lathe HTC40B Máquina de torno CNC de metal 10

Preguntas frecuentes:



P1. ¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.

P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado vertical, tornos convencionales, taladradoras, taladradoras radiales, etc.

P3. ¿Puede proporcionar una máquina personalizada o una máquina de propósito especial (SPM)?
Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.

P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo para las piezas que demuestren ser defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.

P5. ¿Cuáles son los servicios?
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individual
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente

P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, el diseño, la fabricación, el montaje de todo el proceso de producción se
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.

P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?
Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el programa del comprador. Todo esto se puede cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para tratar la visa y la preparación de la instalación antes de ir al extranjero.

P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
