T5.1-500Q Máquina de fresado de torno de metal combo con centro de torneado CNC de control Fanuc
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | T5.1 - 500Q |
|---|---|---|---|

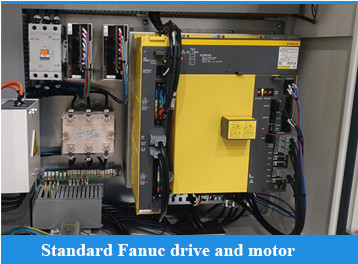

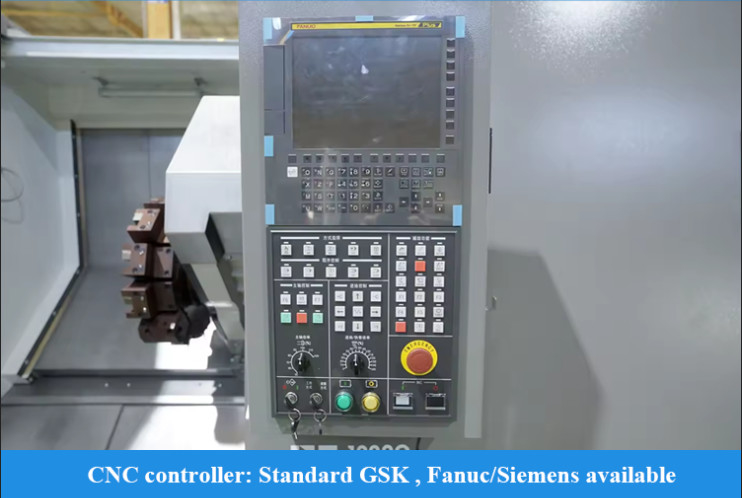

| Sistema de control CNC: | GSK/FANUC/SIEMENS | CNC o no: | CNC |
| Palabra clave: | Máquina CNC de torno de bancada inclinada | Recorrido (Eje X)(mm): | 160 |
| Recorrido (eje Z)(mm): | 560 | avance rápido X/Z: | 30 m/min |
| Estaciones de postes de herramientas: | 8 | Máx. Velocidad del husillo (rpm): | 4500 |
| Máx. Longitud torneada (mm): | 500 | Máx. Columpio sobre la cama: | Φ420 |
| Máx. balancearse sobre el tobogán: | Frente de la línea | Máx. diámetro de corte: | Frente de la línea |
| Resaltar |
Máquina de fresado de torno metálico,Máquina de fresado de torno de metal CNC,Centro de torneado que muele del CNC |
||
Descripción del producto

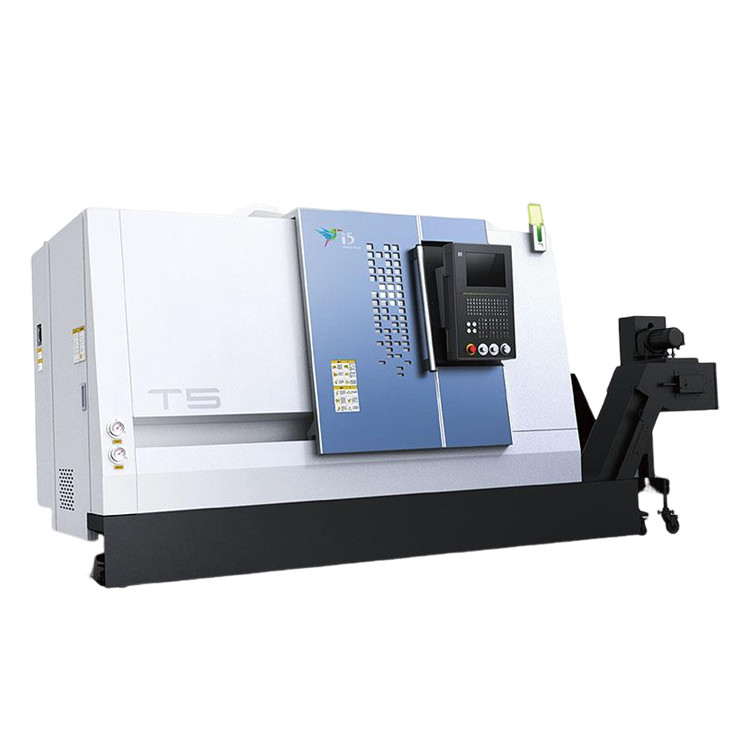

Torno CNC horizontal serie T5Q, que combina tecnología de control inteligente y tecnología de fabricación avanzada, tiene alta precisión, alta eficiencia y alta rigidez de corte. Se utiliza software de análisis de elementos finitos para optimizar el diseño, analizar la distribución de los puntos de tensión, reducir la deformación de las piezas y lograr la estructura óptima de toda la máquina. Las fundiciones principales están hechas de materiales de hierro fundido de alta resistencia, lo que garantiza la minimización de la vibración durante el proceso de corte y mejora la precisión del mecanizado y la estabilidad del corte.
- Tornillo de avance preestirado C3
- Tecnología de compensación de errores
- Cuantificación estándar del proceso
- Velocidad de movimiento alta y rápida de dos ejes

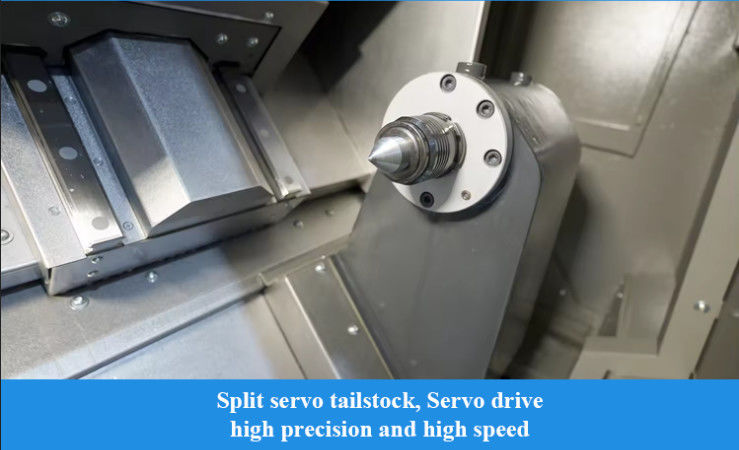

- Cola servo dividida
- Torreta servo de alta eficiencia

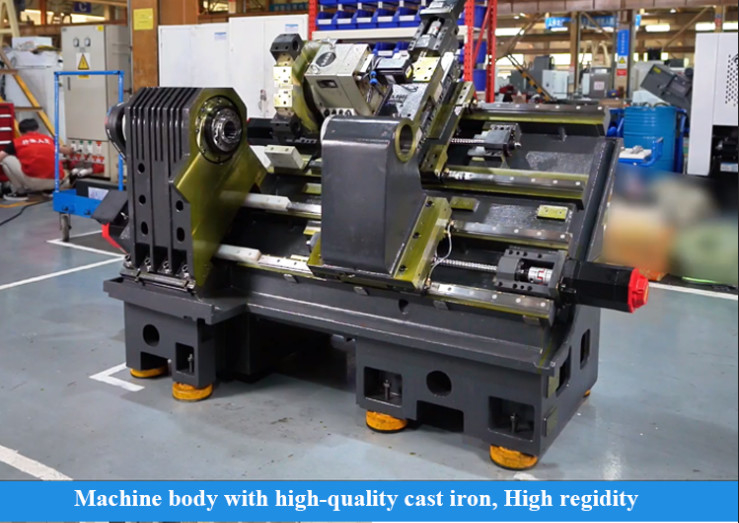

- Cama de hierro fundido de alta calidad y otras fundiciones clave
- Rodamiento de husillo de rodillos cilíndricos de doble fila de gran luz
- Estructura de sillín anti-flexión
|
Especificaciones
|
Unidad
|
||
|
Diámetro máximo de torneado
|
mm
|
280
|
|
|
Longitud máxima de torneado
|
mm
|
500
|
|
|
Diámetro máximo de volteo sobre la bancada
|
mm
|
Φ420
|
|
|
Diámetro máximo de volteo sobre el carro transversal
|
mm
|
Φ280
|
|
|

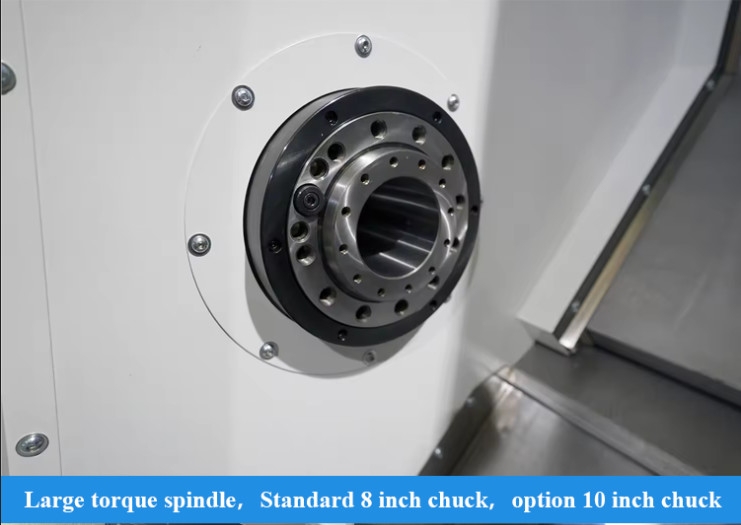

Husillo
|
Tipo de nariz de husillo
|
|
A2-6
|
|
Diámetro interior del rodamiento delantero
|
mm
|
Φ100
|
|
|
Conicidad del agujero del husillo
|
|
1:20；Φ70
|
|
|
Agujero del husillo
|
mm
|
Φ56
|
|
|
Diámetro máximo de barra pasante
|
mm
|
Φ50
|
|
|
Diámetro de mandril estándar
|
pulgada
|
8
|
|
|
Velocidad máxima del husillo
|
r/min
|
4500
|
|
|
Par nominal del husillo
|
Nm
|
110(769r/min)
|
|
|
Par máximo del husillo
|
Nm
|
180(576r/min)
|
|
|
Potencia de salida del motor principal continua /30 minutos
|
kW
|
9/11
|
|
|
Dos ejes
|
Avance rápido de los ejes X/Z
|
m/min
|
30
|
|
Recorrido del eje X
|
mm
|
160
|
|
|
Recorrido del eje Z
|
mm
|
560
|
|
|
Contrapunto
|
Recorrido del contrapunto
|
mm
|
300 |
|
Conicidad de la pluma del contrapunto
|
Morse
|
MT-5 | |
|
Torreta
|
Forma de la torreta
|
|
Torreta servo horizontal de 8 posiciones
|
|
Altura del centro de la torreta
|
mm
|
80 | |
|
Precisión de reposicionamiento repetido de la torreta
|
Seg.
|
±1.6
|
|
|
Si la herramienta se puede seleccionar cerca
|
|
sí
|
|
|
Otros
|
Distancia del centro del husillo al fondo de la bancada
|
mm
|
936
|
|
Peso neto de la máquina
|
kg
|
3500
|
|
|
Capacidad total de la fuente de alimentación
|
kVA
|
23
|
|
|
Dimensiones generales (Largo X ancho X alto)
|
mm
|
2300×1680×1650
|
|
Garantizamos que recibirá una máquina de alta calidad
- Cada pieza debe ser inspeccionada
- Más de 100 controles de proceso de producción
- Más de 200 artículos de inspección
- Procesamiento de muestras de cada máquina
- Prueba de 72 horas antes de la entrega
- Sentido de máxima calidad, las peticiones de los clientes primero
- Más de 30 años de historia de I+D, la empresa fue fundada en 1993
- Fabricante de alta tecnología con capacidad de investigación y diseño
- Sistema de suministro estable y maduro
- Ventas y ingenieros jóvenes y activos para servicios instantáneos (24 horas en línea)
- Actualización del mecanismo según ergonomía y fácil mantenimiento
- Nuestro principio de diseño estructural: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta la producción
¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, taladro y mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta en China. Los productos de máquinas herramienta cubren automóviles, aviación, nueva energía, maquinaria de construcción, barcos, bombas y válvulas, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tomamos la misión de proporcionar máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
- P1. ¿Es usted una empresa comercial o una empresa de fabricación?
- Somos una empresa de fabricación.
- P2. ¿Cuáles son los principales productos de su empresa?
- Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado vertical, tornos convencionales, taladradoras, taladradoras radiales, etc.
- P3. ¿Puede proporcionar máquinas personalizadas o SPM (máquinas de propósito especial)?
- Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.
- P4: ¿Cuáles son sus términos de garantía?
- Suministraremos un reemplazo de piezas que resulten defectuosas durante un período de 12 meses, a partir de la fecha del conocimiento de embarque de la máquina.
- P5. ¿Cuáles son los servicios?
- Preventa: Soluciones personalizadas, planificación y diseño; Servicio uno a uno
Postventa: Servicio en línea 7 días 24 horas, Guía remota de instalación, conexión con el sistema de software del cliente - P6: ¿Por qué elegir su empresa?
- Los productos desde el desarrollo, diseño, fabricación, ensamblaje de todo el proceso de producción se llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
- P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?
- Podemos suministrar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que instalen de acuerdo con el horario del comprador. Todo esto se puede cotizar y listar en el contrato. El vendedor cooperará con el comprador para tramitar la visa y los preparativos de instalación antes de ir al extranjero.
- P8: ¿Cuáles son los términos de pago?
- T/T 30% de pago inicial al realizar el pedido, 70% de pago de saldo antes del envío. Carta de crédito irrevocable a la vista
