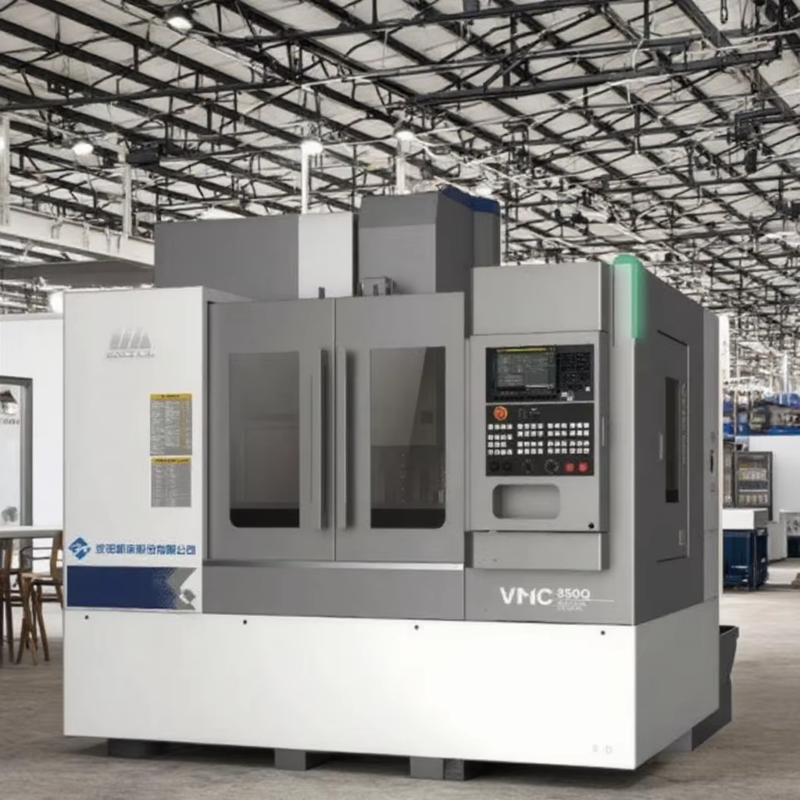

Centro de Mecanizado Vertical SMTCL FANUC Controller 10000rpm VMC850Q Máquina de Fresado CNC Máquina VMC
Detalles del producto
| Nombre de la marca: | SMTCL | Número de modelo: | VMC850Q |
|---|---|---|---|
| Palabra clave: | Centro de mecanización vertical del CNC | Sistema de control CNC: | Las autoridades rusas han señalado que la Comisión no ha tenido en cuenta las conclusiones de la Com |
| Tamaño de la mesa (L×W): | 1000 × 500 | Carga máxima en la mesa: | 600 kilos |
| recorrido del eje X: | 850 mm | recorrido del eje Y: | 500 mm |
| recorrido del eje Z: | 540 mm | A.T.C.: | 24 Control aéreo con brazo robótico |
| Resaltar |
Centro de fresado CNC vertical,Máquina VMC CNC vertical,Centro de fresado CNC 1200×500 |
||
Descripción del producto
Centro de fresado CNC VMC850Q Centro de mecanizado vertical Controlador FANUC Máquina CNC VMC
- Diseño de alta rigidez y alta resistencia sísmica; Reorganización de las estructuras nervadas internas en el lecho, el tobogán y la columna.
- Procesamiento de ultraprecisión: rendimiento de interpolación a nivel micrométrico, valor Ra de fresado de precisión de superficie dentro de 0,6 um, diámetro de piezas tipo aguja de 0,08 mm
- Carrera de procesamiento más grande, carrera del eje Y aumentada a 550 mm, adecuada para procesar más piezas
- Guías de rodillos, tornillos, rodamientos, husillo de Taiwán y cargador de herramientas de Taiwán importados.
- Almacén de herramientas completamente cerrado, adecuado para procesar piezas de diversos materiales, lo que reduce la frecuencia de mantenimiento
- Mayor altura de la cavidad de la cama y mayor capacidad del tanque de agua.
- Husillo eléctrico de alto rendimiento opcional, codificador óptico, refrigeración del husillo (máquina de refrigeración por aceite/agua), etc.
- Interfaces de automatización reservadas, fuertes ventajas de integración de automatización
- Diseño de simulación profesional, optimización científica de dimensiones completas y verificación adicional mediante procesos de fabricación avanzados y un sistema de pruebas estricto, logrando una calidad de procesamiento extraordinaria, un rendimiento de corte excelente, totalmente liberado y perfectamente adaptado a varias piezas.
- soporte de 8 pies para cama;
- Cavidad de silla de montar engrosada;
- Soporte de costillas independiente sobre superficie guía de columna
- Velocidad del husillo 10000 rpm;
- Movimiento rápido de tres ejes 48/min;
- Tecnología de compensación de errores
- Recorrido de 3 ejes 850/550/540 mm;
- Estándares de proceso cuantificados;
- Precisión de mecanizado grado IT6
- 7 juegos de equipos de prueba de rendimiento por lotes, 7 juegos de equipos de prueba de corte
- 22 elementos de prueba de rendimiento y 25 elementos de prueba de corte por equipo
- Nombre de la pieza: pieza de prueba de marca de junta de herramienta
- Industria: Vehículos de nuevas energías, robótica; materiales (AL6061)
- Dimensiones de la pieza: 200*150*20mm
- Marcas de juntas de herramientas en la superficie de la pieza
- Prueba el husillo de la máquina y la estabilidad del mecanizado.
- Requisitos de calidad de la superficie.
- Nombre de la pieza: mecanizado de grabado D0.2mm
- Industria: Semiconductores, médica, etc.; material: AL7075
- Dimensiones de la pieza: φ40*30 mm
- Débil rigidez de la posición de mecanizado, propensa a la deformación.
- Prueba el control y la estabilidad del avance de la máquina herramienta.
- Control preciso del descentramiento y ajuste de la herramienta
- Tecnología de eliminación de rebabas superficiales
| Artículo | Unidad | VMC850Q | VMC1000Q | VMC1100Q | |
| Capacidad | recorrido del eje X | milímetros | 850 | 1000 | 1100 |
| recorrido del eje Y | milímetros | 500 | 500 | 620 | |
| recorrido del eje Z | milímetros | 540 | 540 | 600 | |
| Nariz del husillo a la superficie de la mesa | milímetros | 120-660 | 120-660 | 120-720 | |
| Nariz del husillo a la superficie de la columna | milímetros | 640 | 640 | 743 | |
| Mesa de trabajo | Tamaño de la mesa (largo x ancho) | milímetros | 1000*500 | 1200*500 | 1300*610 |
| Carga máxima sobre la mesa. | kilos | 600 | 600 | 1000 | |
| Tamaño de ranura en T | milímetros | 18*5 | 18*5 | 18*5 | |

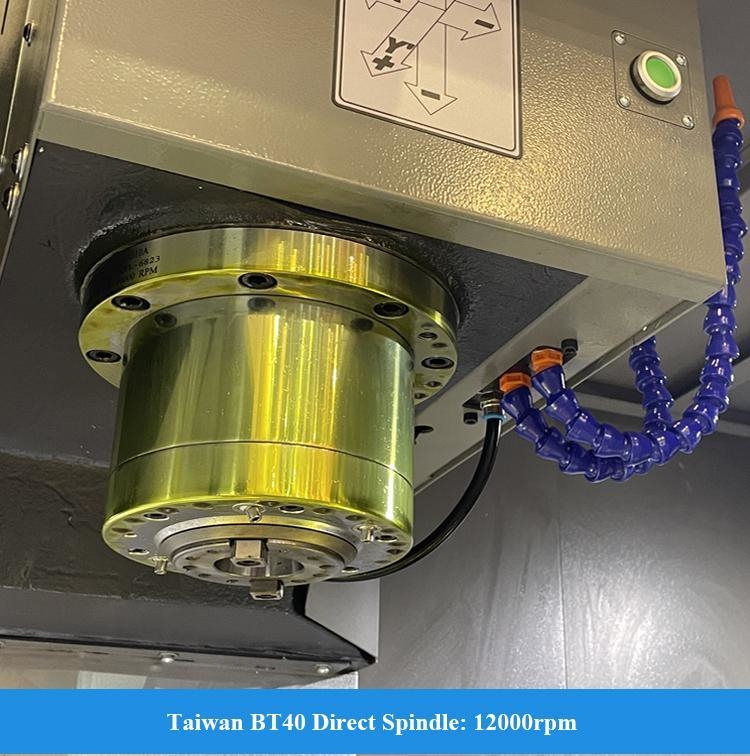

| Huso | Velocidad del husillo | rpm | 10000 | 10000 | 10000 |
| Cono del husillo/vástago del husillo | milímetros | Cono 7/24 | Cono 7/24 | Cono 7/24 | |
| BT40 | BT40 | BT40 | |||
| Motor de husillo | kilovatios | 7.5/11 | 7.5/11 | 15/11 | |
| Par de salida máximo | Nuevo Méjico | 35,8/70 | 35,8/70 | 52,5/95,5 | |
| Tipo de accionamiento del husillo | Correa dentada sincrónica | ||||
| Herramientas | Modelo de portaherramientas | MAS 403 BT40 | |||
| Modelo con tirador | MAS 403 P40T-I | ||||
| Tasa de alimentación | avance rápido X,Y,Z | m/min | 48/48/48 | ||
| Potencia del motor de 3 ejes (X/Y/Z) | kilovatios | 1,8/1,8/3 | 1,8/1,8/3 | 3/3/3 | |
| Par motor de 3 ejes (X/Y/Z) | Nuevo Méjico | 11/11/20 | 11/11/20 | 20/20/20 | |
| Velocidad máxima de avance de corte | mm/min | 1-20000 | |||

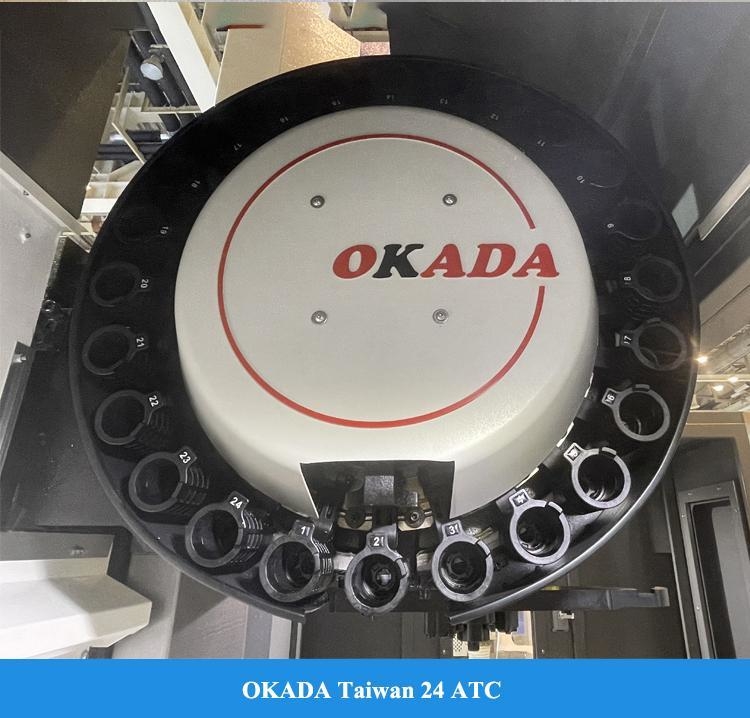

| ATC | Tipo | ordenador personal | ATC con brazo robótico | ||
| Modo | Selección de herramienta más cercana en bidireccional | ||||
| Capacidad | PC | 24 | |||
| Longitud máxima de la herramienta | milímetros | 300 | |||
| Peso máximo de la herramienta | kilos | 7 | |||
| Max también diámetro del disco-lleno | milímetros | 80 | |||
| Max también diámetro del disco.-Adyacente | milímetros | 150 | |||
| Tiempo de cambio de herramienta (TT) | segundo | 2.5 | |||
| La altura entre la mesa y el suelo. | milímetros | 900 | 900 | 950 | |
| Otros | Dimensiones totales (L*WxH) | milímetros | 2400*2975*2840 (Excluye transportador de virutas) | 2700*2975*2840 (Excluye transportador de virutas) | 2940*3450*3050 (Excluye transportador de virutas) |
| Peso neto de la máquina | kilos | 5100 | 5400 | 6200 | |
| Requisito total de energía | Kva | 18 | 18 | 25 | |
Configuración estándar:
|
Configuración selectiva:
|
||||
- Industria de motores de bombas: cuerpo de válvula
- Industria del automóvil: tapa de culata
- Reductor: Eje del engranaje planetario secundario
Marca de junta de herramienta < 0,001 mm, comparable a la excelente calidad de las marcas líderes internacionales, lo que ayuda a que el producto se convierta en la herramienta preferida para el procesamiento en la industria automotriz, de nuevas energías y otras industrias.
- Montar y depurar antes de la entrega.
- Responder en un plazo de 24 horas y proceder a solucionar el problema.
- 1 año de servicio de reparación gratuito (solo daños sin daños humanos).
- Solución de almacenamiento global proporcionada
- Sentido de máxima calidad, las solicitudes de los clientes son lo primero.
- 30 años + historia de I+D, la empresa fue fundada en 1993
- Fabricante de alta tecnología con capacidad de investigación y diseño.
- Sistema de suministro estable y maduro
- Jóvenes ingenieros y ventas activos para servicios instantáneos (24 horas en línea)
- Actualización del mecanismo según ergonomía y fácil mantenimiento.
- Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, mantenimiento de bajo costo, no afecta la producción
¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Disponemos de más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. Aquí nacieron los primeros tornos, taladradoras y mandrinadoras. Ha sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nuevas energías, maquinaria de construcción, barcos, válvulas de bombas, rodamientos, electrónica 3C, moldes y otras industrias. ¡Asumimos la misión de proporcionar máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
P1. ¿Es usted una empresa comercial o una empresa manufacturera?
Somos una empresa fabricante.
P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como torno CNC, fresadora CNC, centro de mecanizado vertical, torno convencional, taladradora, taladradora radial, etc.
P3. ¿Pueden proporcionar una máquina personalizada o SPM (máquina para fines especiales)?
Sí, proporcionamos soluciones CNC inteligentes a nuestros clientes para aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo de las piezas que resulten defectuosas por un período de 12 meses a partir de la fecha del conocimiento de embarque de la máquina.
P5. ¿Cuáles son los servicios?
Pr-ventas: Soluciones, planificación y diseño personalizados; Servicio personalizado
Postventa: servicio en línea los 7 días, las 24 horas, guía remota de instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, diseño, fabricación, montaje de todo el proceso productivo se realizan entre plantas con una cadena de producción completa que es su garantía más fiable.
P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Podemos suministrar este tipo de servicio. Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el cronograma del comprador. Todos estos se pueden cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para gestionar la visa y la preparación de la instalación antes de viajar al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago restante antes del envío. carta de crédito irrevocable a la vista
