Lugar de origen:
China.
Nombre de la marca:
SMTCL
Certificación:
CE ISO certification
Número de modelo:
Sección IT35
El video
El video
El video
Descripción del producto:

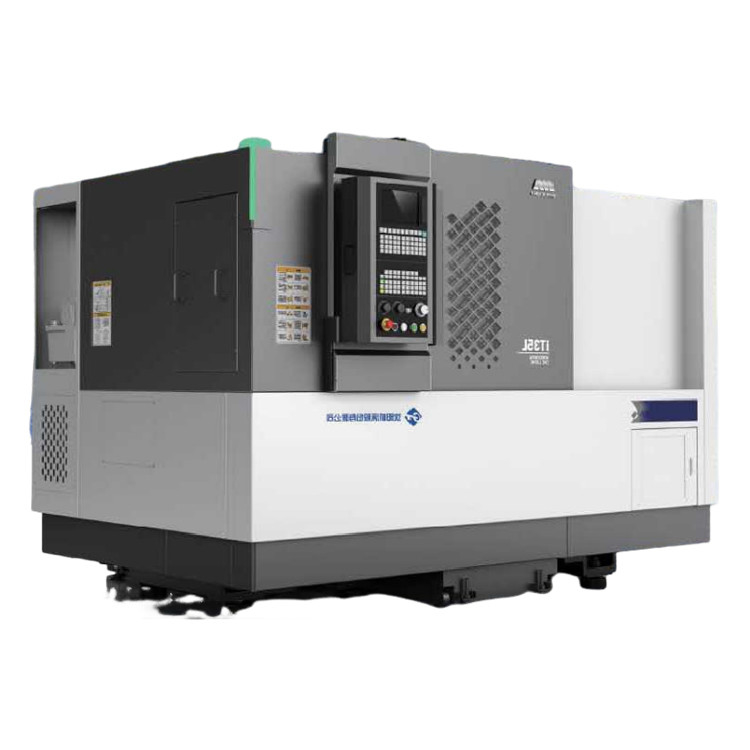

El torno horizontal CNC de la serie iT es adecuado para procesar todo tipo de piezas de disco y eje corto, puede girar la cara del extremo y la ranura del extremo, el círculo exterior y el hilo del agujero interno,la ranura y la superficie giratoria y otras características geométricasPuede satisfacer los requisitos de procesamiento de alta precisión, de gran cantidad y eficiencia de las piezas rotativas de las industrias automotriz, de rodamientos, de maquinaria de ingeniería, de metales no ferrosos y de otras industrias.
Características del producto:
1, Alta rigidez
* Análisis de elementos finitos para optimizar toda la estructura de la máquina
* La cama está hecha de materiales fundidos de alta calidad con una disposición razonable de barras

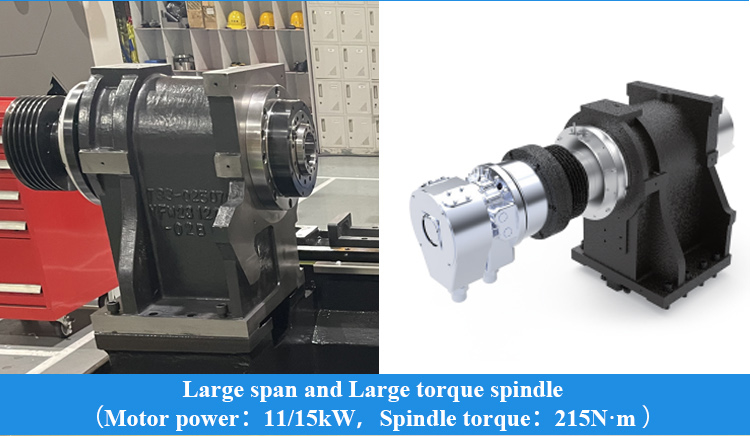

* Configuración de un amplio tramo, gran husillo de torque, mejora la rigidez de corte
* Proceso de raspado de precisión, mejora la rigidez de la conexión
|
Punto de trabajo
|
Unidad
|
Especificación
|
||
|
IT35
|
IT35L
|
|||
|
Diámetro máximo de giro
|
En el caso de los
|
Φ360
|
||
|
Duración máxima de giro
|
En el caso de los
|
350
|
500
|
|
|
Balanceo máximo sobre la cama
|
En el caso de los
|
F580
|
||
|
El movimiento máximo sobre el deslizamiento
|
En el caso de los
|
Φ360
|
Frm330
|
|
|

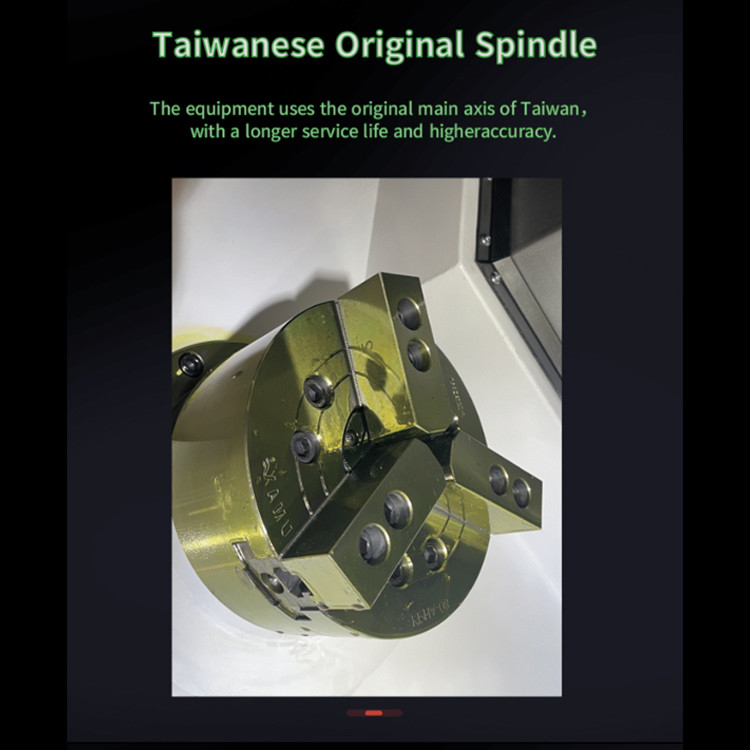

El eje
|
nariz de husillo
|
|
A2 a 6
|
|
|
dia de rodamiento delantero.
|
En el caso de los
|
100
|
||
|
tamaño del agujero del husillo y del agujero
|
|
1:20; Φ70
|
||
|
Dis. del agujero del husillo
|
En el caso de los
|
Frm 65
|
||
|
El máximo de día.
|
En el caso de los
|
Frente a la luz
|
||
|

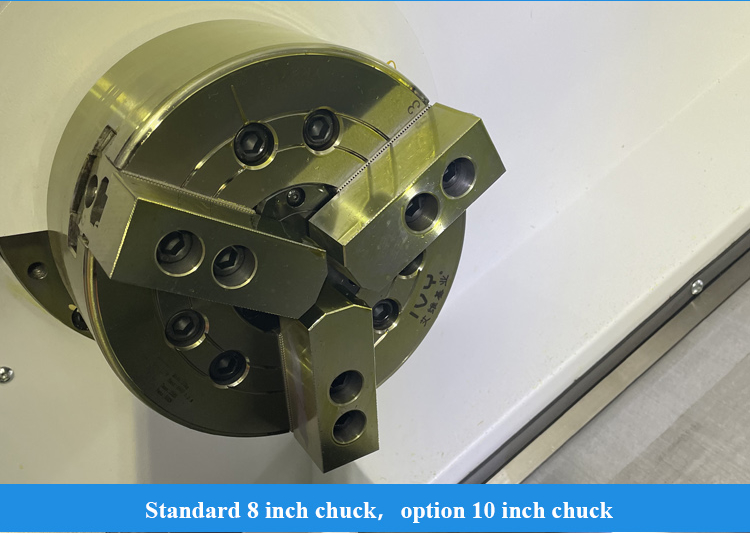

Tamaño de la llave
|
pulgadas
|
8
|
||
|
velocidad del husillo
|
r/min
|
4000
|
||
|
Torque nominal del husillo
|
Nm
|
157.5 ((666 r/min)
|
||
|
torque máximo del husillo
|
Nm
|
Se aplicará el procedimiento siguiente:
|
||
|
potencia máxima de salida del motor continua/30 min
|
En kW
|
¿Qué es el amor?
|
||
|
Alimentación
|
Velocidad de cruce de la línea X/Z
|
el número de unidades
|
30
|
|
|
Velocidad máxima X/Z
|
el número de unidades
|
30
|
||
|
desplazamiento en el eje x
|
En el caso de los
|
200
|
||
|
desplazamiento en el eje z
|
En el caso de los
|
350
|
510
|
|
|

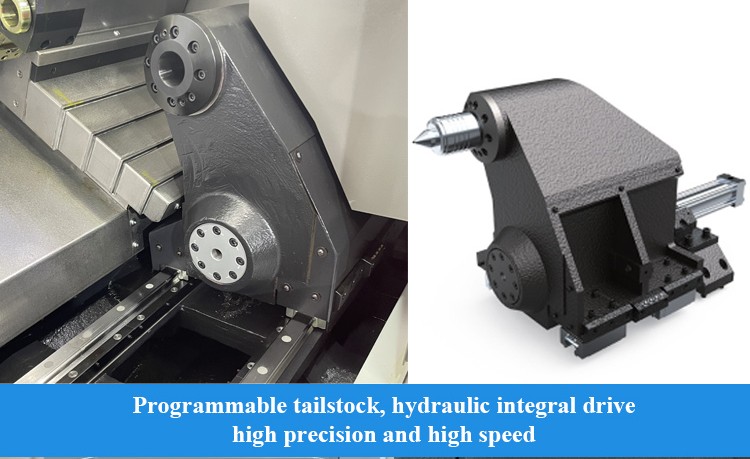

Las aves de corral
|
viajes de los peces de cola
|
En el caso de los
|
No
|
400
|
|
Tipo de accionamiento
|
|
No
|
Accionamiento del cilindro
|
|
|
Velocidad máxima de movimiento rápido
|
el número de unidades
|
No
|
8
|
|
|
Duración mínima de la pieza de trabajo de elevación
|
En el caso de los
|
No
|
120
|
|
|

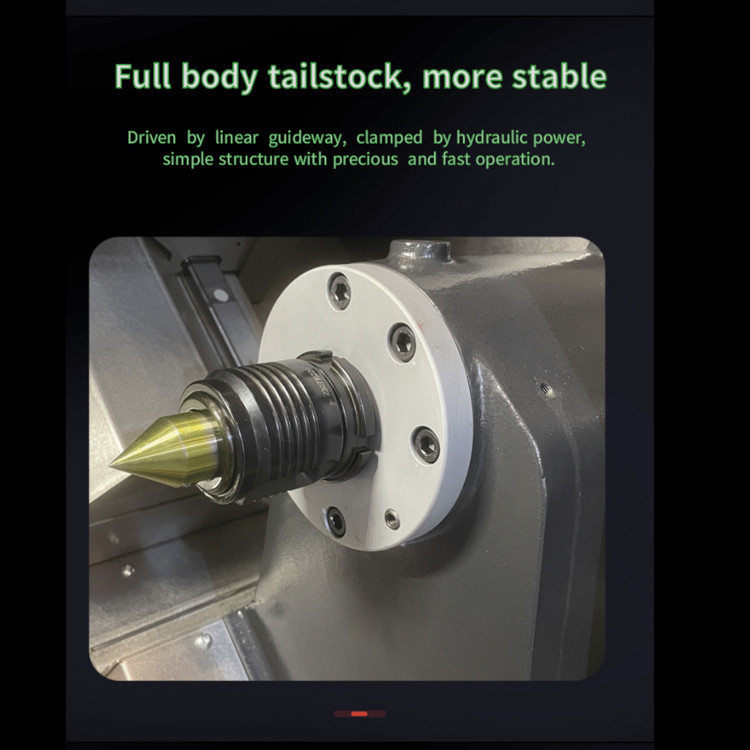

Conicidad de la cola
|
lenguaje morse
|
No
|
MT-5
|
|
|

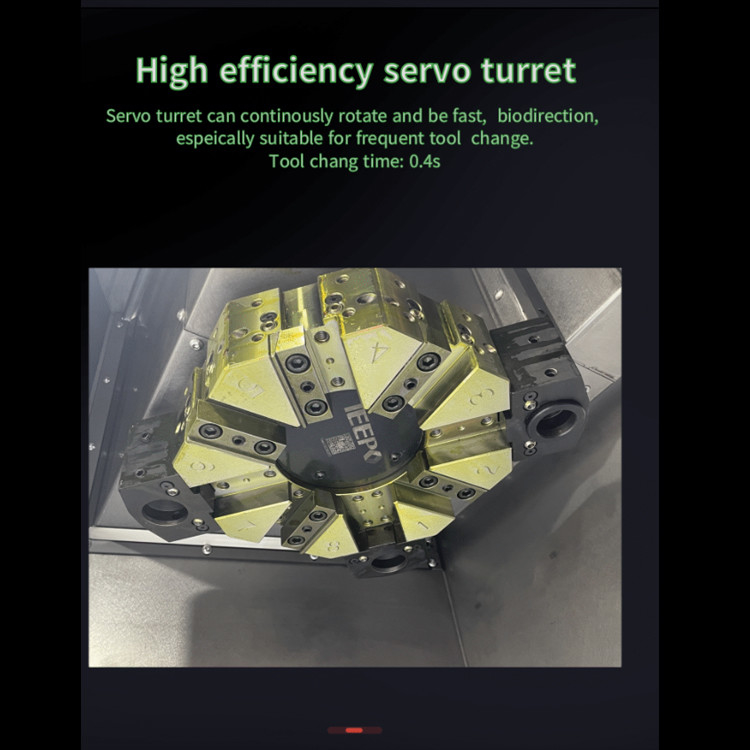

Torreta
|
tipo de torreta
|
|
Torreta de servicio de 8 estaciones horizontal
|
|
|
altura del centro
|
En el caso de los
|
80
|
||
|
posicionamiento giratorio
|
- ¿ Qué pasa?
|
± 16
|
||
|
Si el cortador puede seleccionar la herramienta cercana
|
|
- ¿ Qué?
|
||
|
Contenedor de herramientas extremas
|
En el caso de los
|
25 × 25
|
||
|
Contenedor de herramientas aburridas
|
En el caso de los
|
F40
|
||
|
Cubierta del reductor
|
En el caso de los
|
Frente a la luz
|
||
|
Eliminación de las fichas de enfriamiento
|
Presión de la bomba de enfriamiento
|
Barras
|
0.9
|
|
|
Flujo de la bomba de enfriamiento
|
L/min
|
40
|
||
|
Capacidad del tanque
|
- ¿ Qué?
|
150
|
160
|
|
|
Formulario del extractor de chips
|
|
Placa de la cadena del lado derecho
|
||
|
Carga de las mercancías
|
Partes similares a discos
|
En kg
|
150 Incluye el chuck y otros accesorios
|
|
|
Partes axiales
|
En kg
|
300 Incluye el chuck y otros accesorios
|
||
|
Las demás
|
El centro del husillo está alto desde el fondo de la cama
|
En el caso de los
|
108 + 0
|
|
|
peso
|
En kg
|
3300
|
3600
|
|
|
potencia
|
el kVA
|
27
|
||
|
dimensiones generales
¿Qué es eso? |
En el caso de los
|
2330 × 1675 × 1760
|
2550 × 1675 × 1760
|
|
Aplicación en la industria:
Nuestro servicio:
1. Ensambla y depura antes de la entrega
