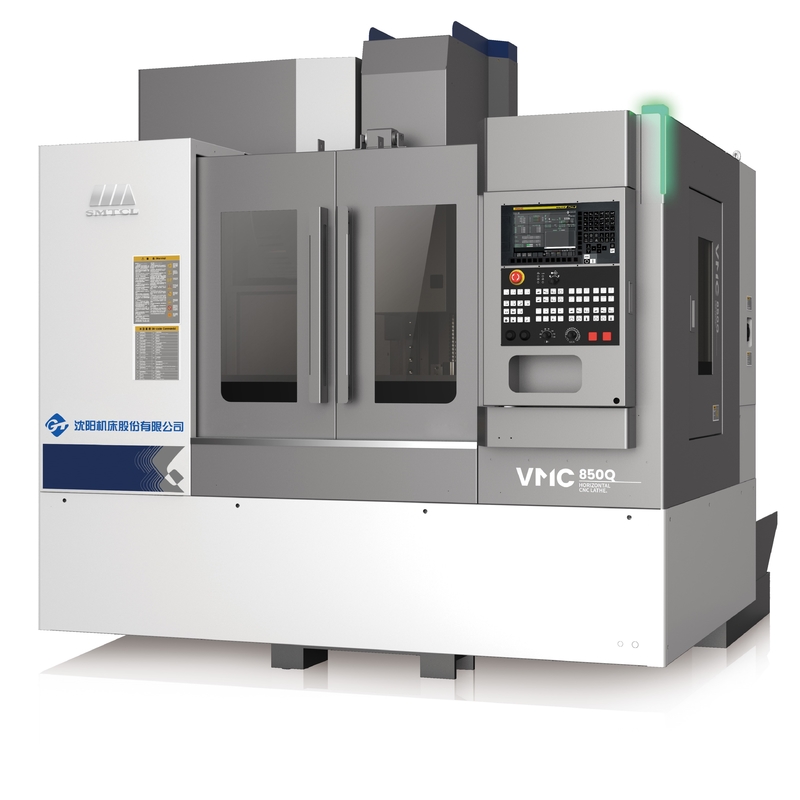

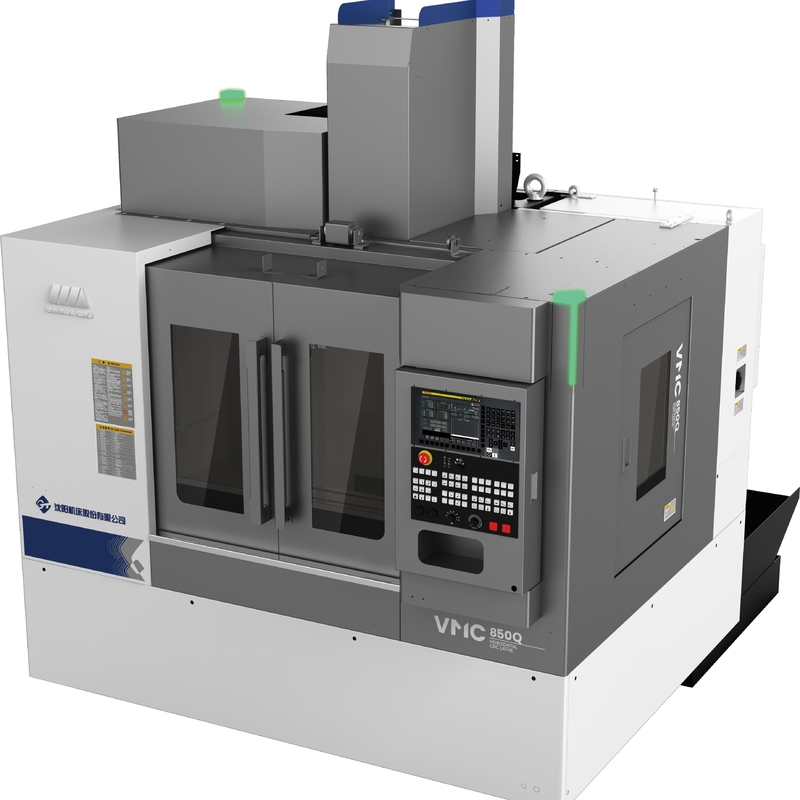

VMC850 SMTCL SYMG VMC CNC Centro de mecanizado vertical Máquina de torno Sistema FANUC

VMC850 SMTCL SYMG VMC CNC Centro de mecanizado vertical Máquina de torno Sistema FANUC

Máquina de torno CNC vertical 20000 mm/min

Centro de mecanizado vertical CNC del sistema FANUC

Centro de mecanizado vertical VMC CNC

Lugar de origen:

China

Nombre de la marca:

SMTCL/SYMG

Certificación:

ISO certification

Número de modelo:

VMC850 Q

Contacta con nosotros
Solicitar una cita
Detalles del producto
Forma cónica del eje::
BT40
Tipo de vehículo::
vertical
Sistema de control del CNC::
FANUC, Siemens
Velocidad de alimentación (mm/min)::
1 - 20000 mm/min
Colocación de la exactitud (milímetro)::
0,006
Repetibilidad (X/Y/Z) (milímetro)::
0,004
Poder del motor del eje (kilovatio)::
7.5/11
Capacidad de la revista de la herramienta::
24
Dimensión (L*W*H)::
2400x3125x2840m m
Nombre de la marca::
SYMG, SMTCL
Condiciones de pago y envío
Cantidad de orden mínima
1 sistema
Precio
Negociable
Detalles de empaquetado
El caso de madera, tronco de la lata, el otro embalaje marinero
Tiempo de entrega
45-60 días
Condiciones de pago
L/C, T/T, Western Union
Capacidad de la fuente
50 sistemas por mes
Descripción del producto



VMC850Q Centro de mecanizado vertical

Características a simple vista
VMC850 SMTCL SYMG VMC CNC Centro de mecanizado vertical Máquina de torno Sistema FANUC 0
Estructura sencilla y excelente rendimiento
Un tornillo de plomo: pre-tirado

B Esquena de guía: rodillo

C Eje: 10000 RPM

D Cabeza: alta rigidez

Pilar E: tipo de hueso de arenque

F Cama: gran inclinación

VMC850 SMTCL SYMG VMC CNC Centro de mecanizado vertical Máquina de torno Sistema FANUC 1
Un tornillo de plomo: pre-tirado El tornillo de plomo de tres ejes adopta el método de instalación de dos extremos fijos y con 40 tornillos de bolas de gran diámetro de alta precisión,la mejor respuesta de velocidad y precisión de posicionamiento se puede obtener mediante un tratamiento de pretensado.
VMC850 SMTCL SYMG VMC CNC Centro de mecanizado vertical Máquina de torno Sistema FANUC 2
B Guía de rieles: rodillo Se selecciona un rieles de guía lineal de rodillos para tres ejes para aumentar la capacidad de carga y mejorar la rigidez general y la fiabilidad de la máquina herramienta.La guía lineal tiene una pequeña vibración a alta velocidad y no arrastra a baja velocidad para garantizar la precisión de mecanizado.

VMC850 SMTCL SYMG VMC CNC Centro de mecanizado vertical Máquina de torno Sistema FANUC 3
Esfíntel C: esfíntel de alta velocidad de 10000 RPM, con rodamientos especiales P4 importados, de alta precisión y alta rigidez;El eje principal ha pasado la prueba de corrección de equilibrio dinámico antes de salir de la fábrica.

VMC850 SMTCL SYMG VMC CNC Centro de mecanizado vertical Máquina de torno Sistema FANUC 4
D Cabeza: alta rigidez Diseño de caja de husillo de estructura de alta rigidez, mejora la resistencia al corte de la máquina herramienta y reduce eficazmente la vibración del husillo.para garantizar la precisión de mecanizado y el acabado superficial de las piezas.

VMC850 SMTCL SYMG VMC CNC Centro de mecanizado vertical Máquina de torno Sistema FANUC 5
Pilar E: tipo de espina de arenque Estructura clásica de tipo "humano", sólida y estable, mantiene eficazmente la estabilidad de procesamiento y la capacidad de carga a altas velocidades.

VMC850 SMTCL SYMG VMC CNC Centro de mecanizado vertical Máquina de torno Sistema FANUC 6
F Cama: gran inclinación Cama de gran ángulo de inclinación, promueve eficazmente la eliminación de escombros.mejora eficazmente la rigidez y la estabilidad del producto.

VMC850 SMTCL SYMG VMC CNC Centro de mecanizado vertical Máquina de torno Sistema FANUC 7
VMC850 SMTCL SYMG VMC CNC Centro de mecanizado vertical Máquina de torno Sistema FANUC 8
Las especificaciones del producto

Principales especificaciones técnicas

Principales parámetros técnicos
Punto de trabajo
Unidad
Especificaciones
Capacidad
Viaje en el eje X
En el caso de los
850
Viaje en el eje Y
En el caso de los
500
Viaje en el eje Z
En el caso de los
540
Nosa del husillo a la superficie de la mesa
En el caso de los
120 a 660 años
Nosa del husillo a la superficie de la columna
En el caso de los
640
Mesa de trabajo
Tamaño de la mesa (L×W)
En el caso de los
1000 × 500
Carga máxima en la mesa
En kg
600
Tamaño de la ranura en T
En el caso de los
18 × 5
El eje
Velocidad del husillo
rpm
10000
El eje del eje es cónico/el tallo del eje es cónico
En el caso de los
7/24 conical
NT1cultura y cultura
Motor de eje
El peso
7.5 / 11
Torque de salida máximo
N.m.
35.8/70
Tipo de accionamiento por husillo

Cinturón dental sincrónico
Tasa de alimentación
X, Y, Z velocidad de travesía
M/min
El número de la solicitud es:
Tasa máxima de alimentación de corte
M/min
20
A.T.C.
Capacidad de almacenamiento de herramientas
Pc
Tipo de brazo 24
Diámetro máximo de la herramienta
En el caso de los
150(80)
Duración máxima de la herramienta
En el caso de los
250
Tiempo de cambio de herramienta (T-T)
el segundo
2.5
Precisión
Precisión de posicionamiento X/Y/Z
En el caso de los
0.008/0.006/0. ¿Qué quieres decir?006
Posicionamiento de repetibilidad X/Y/Z
En el caso de los
0.005/0.004/0. ¿Qué quieres decir?004
Las demás
Dimensiones generales ((L × WxH)
En el caso de los
2400 × 3125 × 2840
Peso neto de la máquina
En kg
5100
Necesidad de potencia total
KVA
18


Estándar

1. FANUC OI-MF TYPE ((5) β sistema de control 2. huso de 10000 RPM, conectado a la correa 3. cargadora de herramientas del manipulador de discos 4. tanque de agua + chip de lavado de la cama 5. pistola de aire limpio, luz de trabajo, luz de advertencia

No se puede optar

1. Fanuc O-MF TAPE (l) βsistema2. Fanuc O-MF TAPE (incluida la cinta)sistema3. Sistema CNC Siemens 828D 4. Conexión directa 12000 RPM eje mecánico 5. 16000 RPM, 24000 eje motorizado 6. Plato giratorio de 4to eje 7. Refrigeración dentro de 2MPa, 3MPa,5MPa,7MPa 8. Separador de aceite y agua 9.Remover de las astillas de la cadena 10. pistola de agua limpia 11. inspección de herramientas y piezas de trabajo 12.Puerta automática13Cerradura de la puerta de seguridad 14.

Precisión principal

La precisión de la máquina implementa la norma de aceptación GB/T18400.2-2010 Norma de aceptación para la precisión de posicionamiento de la máquina herramienta y la precisión de posicionamiento repetido GB/T18400.4-2010
Objetos de inspección
Normas de fábrica
Precisión de mecanizado
IT6
Precisión de posicionamiento
Eje X (mm)
0.008
Eje Y (mm)
0.006
Eje Z (mm)
0.006
Precisión de posicionamiento repetida
Eje X (mm)
0.005
Eje Y (mm)
0.004
Eje Z (mm)
0.004

Configuración principal

Configuración principal de la máquina herramienta y lista de piezas compradas
Punto de trabajo
Especificaciones
Marca del producto
Las observaciones
Sistema CNC
FANUC Oi-MF PLUS TYPE ((5)) El número de unidades de producción de las que se trate será el siguiente:
FANUC

Motor principal
el número de unidades de producción;
FANUC

Motor del eje X
biSc 12/3000-B
FANUC

Motor del eje Y
biSc 12/3000-B
FANUC

Motor del eje Z
Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes:
FANUC

Las demás partes de los equipos de ensayo
30 × 62 × 15
Las autoridades competentes deberán tener en cuenta los siguientes elementos:

Las partes de los rodamientos de tornillo del eje Y
30 × 62 × 15
Las autoridades competentes deberán tener en cuenta los siguientes elementos:

Las partes de los rodamientos de tornillo del eje Z
30 × 62 × 15
Las autoridades competentes deberán tener en cuenta los siguientes elementos:

Parafusos de bolas del eje X
φ40×16,C3 y
El número de unidades de producción es el siguiente:

Parafusos de bolas en el eje Y
φ40×16,C3 y
El número de unidades de producción es el siguiente:

Parafusos de bolas en el eje Z
φ40×16,C3 y
El número de unidades de producción es el siguiente:

Dirección del eje X
35
El número de personas a las que se refiere el apartado 1 del presente artículo será el siguiente:

Dirección del eje Y
45
El número de personas a las que se refiere el apartado 1 del presente artículo será el siguiente:

Dirección del eje Z
45
El número de personas a las que se refiere el apartado 1 del presente artículo será el siguiente:

Caso de tratamiento
VMC850 SMTCL SYMG VMC CNC Centro de mecanizado vertical Máquina de torno Sistema FANUC 9
VMC850 SMTCL SYMG VMC CNC Centro de mecanizado vertical Máquina de torno Sistema FANUC 10

VMC850 SMTCL SYMG VMC CNC Centro de mecanizado vertical Máquina de torno Sistema FANUC 11
VMC850 SMTCL SYMG VMC CNC Centro de mecanizado vertical Máquina de torno Sistema FANUC 12

P1: ¿Cómo puedo obtener una cotización?
R: Deje un mensaje con sus requisitos de compra y le responderemos lo antes posible.
P2: ¿Puede usted proporcionar máquina personalizada o SPM (máquina de propósito especial)?
R: Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P3: ¿Cuáles son sus términos de garantía?
R: Suministraremos un reemplazo de las piezas que resulten defectuosas durante un período de 12 meses, a partir de la fecha de conocimiento de embarque de la máquina.
P4: ¿Por qué elegir su empresa?
R: Los productos del desarrollo, diseño, fabricación, montaje de todo el proceso de producción se realizan entre plantas con una cadena de producción completa que es su garantía más confiable.Y la mayoría de las marcas de CNC se puede elegir como las necesidades de los usuarios.
P5: ¿Los accesorios estándar están incluidos en el precio?
R: Sí, todos nuestros precios incluyen los accesorios estándar.
P6: ¿Puede su empresa enviar al personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
R: Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlos de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P7: ¿Cómo puedo elegir las máquinas más adecuadas?
R: Por favor, enumere sus especificaciones o el dibujo de los productos, elegiremos las máquinas más adecuadas para usted.
P8: ¿Cuáles son sus principales productos de su empresa?
R: Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, etc.
P9: ¿Cuáles son las condiciones de pago?
A:T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.
