Lugar de origen:
Porcelana
Nombre de la marca:
HD TECH
Certificación:
ISO certification
Número de modelo:
HK500LI
El video
El video
El video
El video

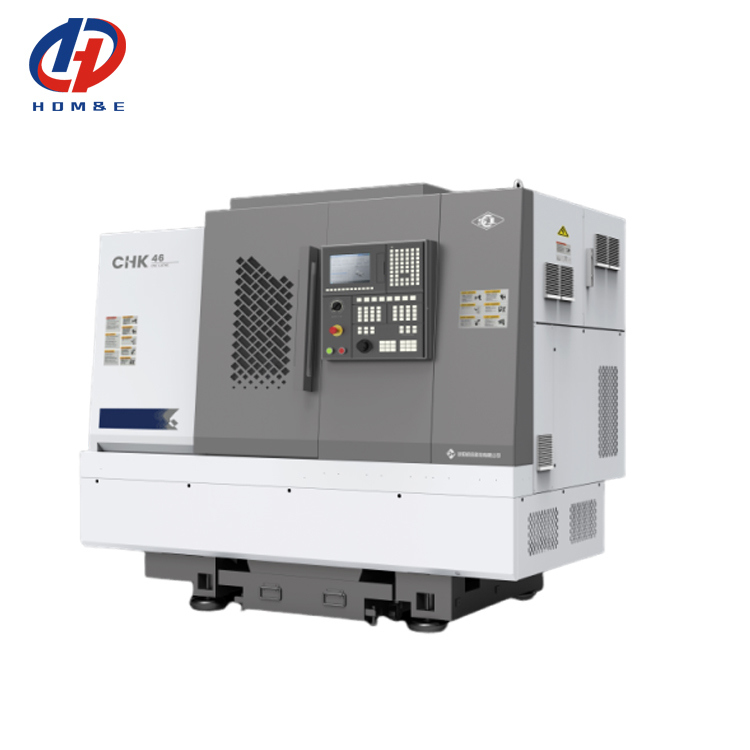

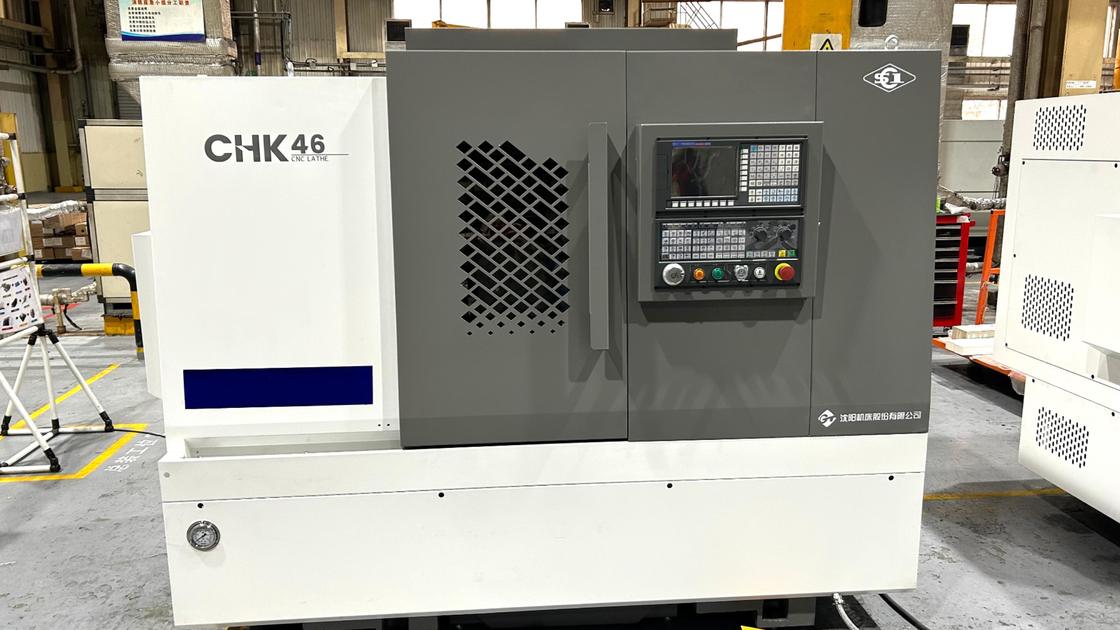

Las máquinas de tornos CNC de la serie HK
El torno CNC HK500LI es un tipo de máquina herramienta de procesamiento práctica, que utiliza una bola de cama inclinada (columna) de guía lineal, la estructura del producto es madura, el rendimiento es estable y confiable.Esta serie de máquinas herramientas puede realizar el eje, tipo de disco de superficie interna y externa, superficie cónica, arco, hilo, perforación, reaming, también puede realizar curva no circular y otro procesamiento de torneado, adecuado para muchas variedades,Procesamiento de productos de lotes pequeños y medianos, especialmente para piezas complejas y de alta precisión puede mostrar su superioridad.
Principales parámetros técnicos
| Punto de trabajo | Modelo | HK500LI |
| Rango de mecanizado | Cuídate de la cama. | d500 mm |
| Diámetro de giro máximo (tipo de disco) | d400 mm | |
| Diámetro máximo de giro (tipo de eje) | d250 mm | |
| Duración máxima de mecanizado | 800 mm | |
| La barra máxima a través del diámetro del orificio | D52 mm | |
| Distancia entre centros | de una longitud igual o superior a 2 mm | |
| Transcurso del eje X/Z | Viaje efectivo para el eje X | de tamaño igual o superior a 300 mm |
| Viaje efectivo para el eje Z | de una longitud igual o superior a 2 mm | |
| X.,Velocidad de alimentación rápida en el eje Z | 20 m/min. | |
| Esquinas de guía lineal del eje X,Z | Se trata de un vehículo de la categoría M3 con una capacidad de carga superior a 100 kg. | |
| Diámetro del tornillo de plomo/intervalo del eje X,Z | Las demás | |
| Servomotor para el eje X,Z | 15/15Nm | |
| El eje | Noche de husillo | A2 a 6 |
| Diámetro del orificio del husillo | D66 mm | |
| Velocidad máxima del eje | Cuatro o cuatro cilindros | |
| Potencia del motor del husillo | 11 kw | |
| Círculo y cilindro de pesca | 8 pulgadas | |
| Precisión de mecanizado | Precisión de posicionamiento del eje X,Z | ± 0,006 mm |
| Precisión de la capacidad de transmisión del eje X,Z | ± 0,005 mm | |
| Las aves de corral | Cubierta del cuello | MT-5 |
| Max. Viajando por la manga de tailsrock | 100 mm | |
| Rango de presión del material de cola | 8 a 25 años | |
| Modo de movimiento de la cola | Accionamiento de montura, bloqueo hidráulico | |
| Herramienta | Estándar de la vara de la herramienta | 25*25 |
| Barra de herramientas aburrida | D32 mm | |
| Torreta (estándar de herramientas) | 80 estaciones en el centro | |
| Otras especificaciones | Estructura del lecho | 45° de inclinación |
| Dimensión exterior | Dimensión total (L*W*H) | 2855*1580*1875 |
| Peso de la máquina | 3300 kg |
Ventajas de la estructura
Características del producto:
La estructura del lecho de la máquina utiliza la formación de hierro fundido de alta resistencia Meehanite y tiene una estructura de lecho inclinada de 45° con diseño de equilibrio térmico.alta estabilidad y fácil de operar con flexibilidad.Podría realizar el procesamiento de torsión de superficies circulares internas y externas, superficies cónicas, superficies sonoras, superficies terminales (hilos de sistema de pulgadas, hilos métricos, hilos y hilos afilados), perforación, reing,perforar un agujero y así sucesivamente.La máquina es adecuada para el procesamiento masivo de piezas de trabajo en taller.

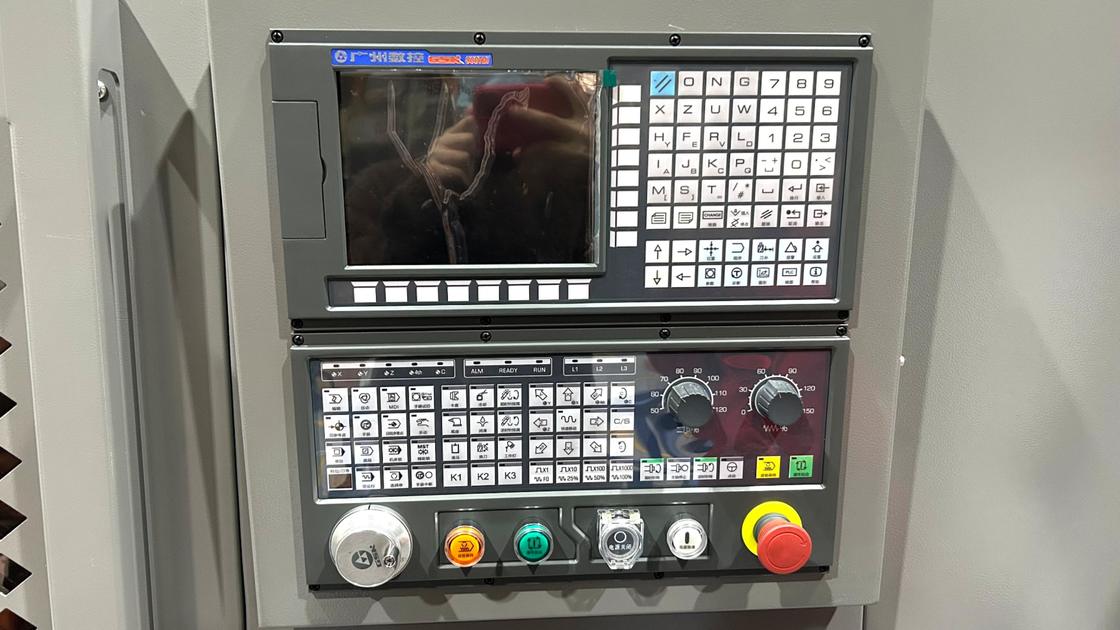

Sistema de control electrónico de alta estabilidad:
La línea de distribución en la caja eléctrica está de acuerdo con la norma de seguridad CE. Los componentes eléctricos utilizan una marca de renombre mundial.el diseño del equilibrio térmico razonable y las interferencias eléctricas no se ven afectados por las interferencias externas.

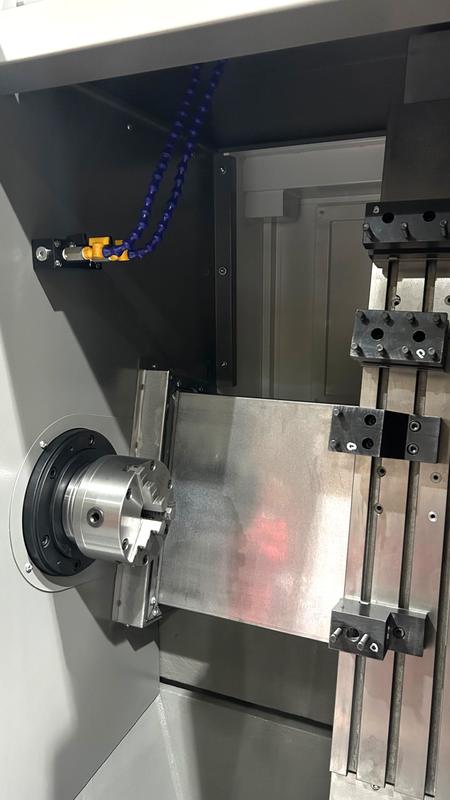

Eje de alta velocidad y alta rigidez:
El huso utiliza Taiwan importado. NSK p4 grado rodamiento de bola angular está instalado dentro del huso.El conjunto de la parte delantera 3 y la parte trasera 2 garantiza la rigidez y la precisión de trabajo para la dirección axial y radial.La superficie de contacto para el huso y el armario está raspada.Así,durante el funcionamiento de alta velocidad del huso,podría mantener el huso tranquilo,una vibración mínima y una buena disipación de calor.
Vía de guía lineal de alta rigidez y tornillo de bolas de alta precisión:
El eje X,Z utiliza una guía lineal con alta rigidez ((Hiwin y PMI importados de Taiwán).A través del cálculo y el análisis, la pista y el espaciamiento entre vías utilizan el mejor diseño,baja resistencia y alta rigidezEn el eje x-Z se utiliza un tornillo de bolas de rectificación C3 de alta precisión. Los dos lados del extremo fijo utilizan soportes auxiliares de rodamientos de bolas de ángulo oblicuo de 60° del tipo combinado NSK o FAG.Los dos extremos del eje utilizan el diseño de pretensión para garantizar la precisión de trabajoEl movimiento rápido es de 30 m/min. Por lo tanto, podría aumentar la eficiencia del trabajo y reducir el tiempo de procesamiento.
Torreta hidráulica de precisión (accesorios estándar para máquinas de torno CNC con serie de torretas):
La rotación de la torreta es accionada por un servomotor.Puede girar en dos lados y elegir herramienta en la distancia más corta,cambio rápido de herramienta.
Transporte de las virutas (opcional):
Dependiendo de los materiales de procesamiento, se puede elegir el transportador de chips de cadena. El mantenimiento sencillo es para el cuerpo de la máquina.Así.el operador podría quitar el chip de manera eficaz y mantener el cuerpo de la máquina limpio fácilmente.
El sistema de alimentación automática de barra (opcional):
Cuatro o más
Las partidas de las máquinas de la partida 854 incluyen:
Brazo mecánico
Línea de producción flexible
transportador de astillas
Cuatro o más
Brazo mecánico
Las partidas de las máquinas de la partida 854 incluyen:
Velocidad de posicionamiento de la cola hidráulica, precisa, adecuada para todo tipo de piezas largas y cortas
Torre de cortador hidráulico puede soportar la fuerza de corte pesada, gran practicidad
Aplicación industrial
Muestras de piezas de trabajo:
P1: ¿Cómo puedo obtener una cotización?
A: ¿Qué quieres decir?Deje un mensaje con sus requisitos de compra y le responderemos lo antes posible.
P2: ¿Puede usted proporcionar máquina personalizada o SPM (máquina de propósito especial)?
A: ¿Qué quieres decir?Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P3: ¿Cuáles son sus términos de garantía?
A: ¿Qué quieres decir?Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses, a partir de la fecha de conocimiento de embarque de la máquina.
P4: ¿Por qué elegir su empresa?
A: ¿Qué quieres decir?Los productos del desarrollo, diseño, fabricación, montaje de todo el proceso de producción se realizan entre plantas con una cadena de producción completa que es su garantía más confiable.Y la mayoría de las marcas de CNC se puede elegir como las necesidades de los usuarios.
P5: ¿Los accesorios estándar están incluidos en el precio?
A: ¿Qué quieres decir?Sí, todos nuestros precios incluyen accesorios estándar.
P6: ¿Puede su empresa enviar al personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
A: ¿Qué quieres decir?Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P7: ¿Cómo puedo elegir las máquinas más adecuadas?
A: ¿Qué quieres decir?Por favor, enumere sus especificaciones o el dibujo de los productos, elegiremos las máquinas más adecuadas para usted.
P8: ¿Cuáles son sus principales productos de su empresa?
A: ¿Qué quieres decir?Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
P9: ¿Cuáles son las condiciones de pago?
A: ¿Qué quieres decir?T/T 30% de pago inicial cuando se realiza el pedido, 70% de pago del saldo antes del envío.
