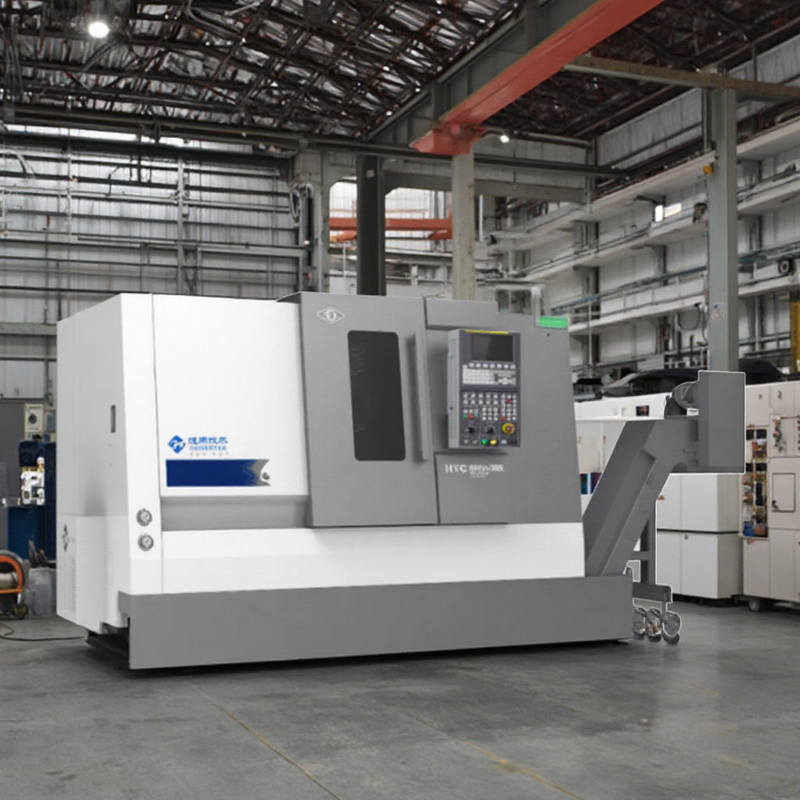

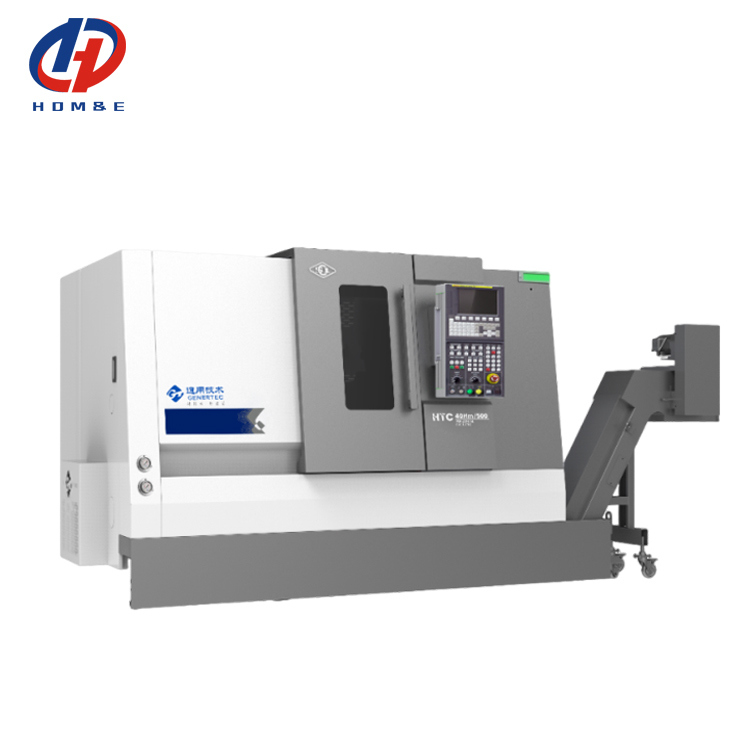

Tren de alta velocidad del CNC de la cama de la inclinación de G45L de la máquina horizontal del torno
Detalles del producto
| Nombre del producto: | Torno CNC horizontal de bancada inclinada G45L | Diámetro máximo de giro sobre la cama: | Φ450mm |
|---|---|---|---|
| Diámetro máximo de mecanizado (tipo disco): | Φ300mm | Diámetro máximo de mecanizado (tipo eje): | Φ120mm |
| Longitud máxima de la pieza mecanizada: | 300 mm | Diámetro máximo del orificio pasante de la varilla: | Φ45mm |
| velocidad máxima del huso: | 6000 rpm | Potencia del motor del husillo: | 5,5 kw |
| Resaltar |
Máquina horizontal del torno de la cama inclinada,Torno inclinado de alta velocidad del CNC de la cama,Torno de la inclinación del CNC horizontal |
||
Descripción del producto
Torno horizontal del CNC cama inclinada de alta velocidad del tren de G45L de la mini
Descripción de producto de la parte I
La máquina del CNC de G45L puede terminar automáticamente la superficie circular interna y externa, la superficie cónica, la superficie del arco, la cara del extremo, una variedad de hilos (el hilo métrico, afila el hilo, el hilo de la cara del extremo) moliendo, el proceso del cobalto, del escariado, aburrido y otro del torneado, más conveniente para las piezas del procesamiento por lotes de la producción del taller de la empresa.
Especificación técnica principal de la parte II
| Artículo | Nombre | Parámetro |
| Proceso de la gama | Diámetro de torneado máximo sobre cama | Φ450mm |
| Diámetro que trabaja a máquina máximo (tipo del disco) | Φ300mm | |
| Diámetro que trabaja a máquina máximo (tipo del eje) | Φ120mm | |
| Longitud máxima del objeto trabajado a máquina | 300m m | |
| Barra máxima a través del diámetro de agujero | Φ45mm | |
| Viaje y la alimentación más rápida | Viaje del eje de X | 800m m |
| Viaje del eje de Z | 330m m | |
| Velocidad rápida del eje de X/Z | 30m/min | |
| Motores servos del eje de X/Z | 1.3/1.3 KILOVATIOS | |
| Eje | Nariz del eje | A2-5 |
| Diámetro del diámetro interior de eje | Φ56mm | |
| Velocidad máxima del eje | 6000rpm | |
| Poder del motor del eje | 5.5kw | |

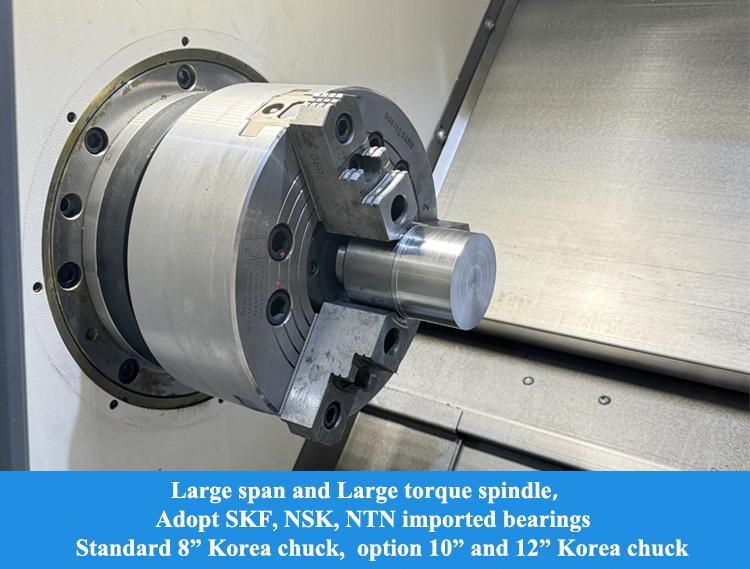

| Especificación de la manga y del cilindro rotatorio | 6 pulgadas | |
| Exactitud que trabaja a máquina | Exactitud de la repetibilidad del eje de X/Z | ±0.003mm |
| Eje de X/Z que coloca exactitud | ±0.005mm | |
| Residuos de mezcla hidráulico | Especificación de la manga del residuos de mezcla | sin |
| Viaje de la manga del residuos de mezcla | sin | |
| Gama de presión del residuos de mezcla | sin | |
| Modo del movimiento del residuos de mezcla | sin | |

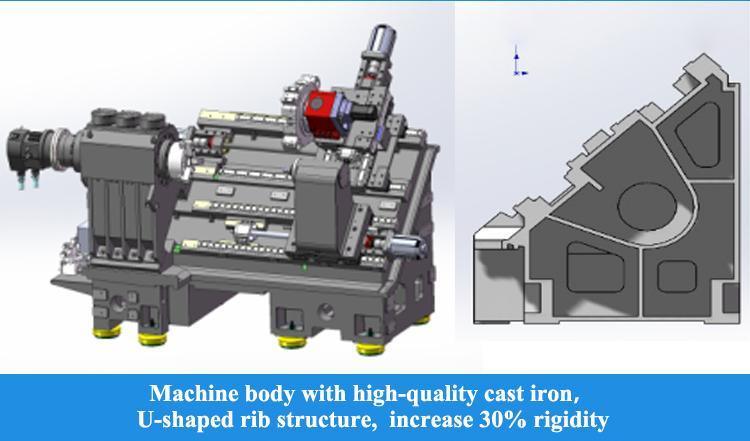

| Otro | Forma de la estructura de la cama | cama de la inclinación de 45 grados |
| Tipo de la caña de la herramienta | □20*20 | |
| Especificaciones de la barra que agujerean | Φ25mm | |

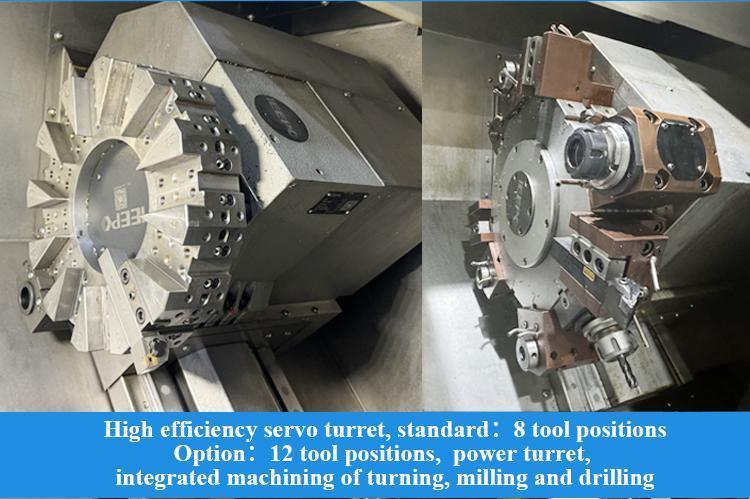

| Torrecilla | sin | |
| Dimensiones totales | Altura del width× de Length× | 2065*1540*1660 |
| peso | 2400kg |
Configuración del estándar de la parte III
| Artículo | Descripción | Observaciones |

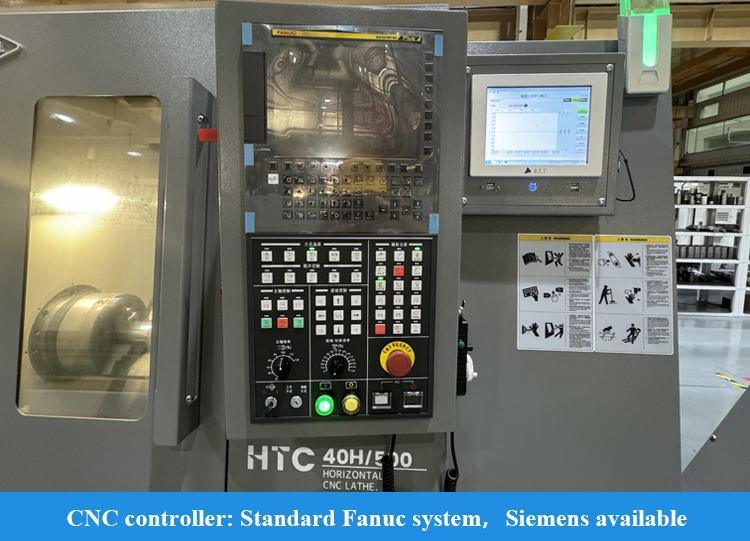

| Sistema del CNC | SYNTEC21TA | |
| Motor servo principal | Nacional | |
| Motor servo del eje de X/Z | Japón | |
| Eje | Provincia de Taiwán | |
| Transporte del eje | Japón NSK | |
| Transporte del tornillo | THT | |

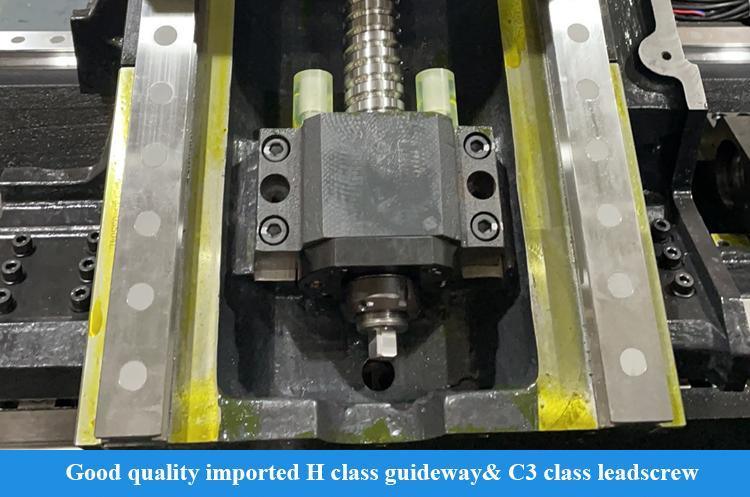

| Guía linear | PMI/HIWIN | X-AXIS: 25 rodamientos Z-AXIS: 30 rodamientos |
| Tornillo de la bola | PMI/HIWIN | X-AXIS: 3210 Z-AXIS: 3210 |
| Cilindro rotatorio del aceite | Nacional | |
| Collar hidráulico | Nacional | dos collares como estándar |
| Torrecilla hidráulica | Provincia de Taiwán | Sin |
| Sistema lubricante automático | Nacional | |
| Sistema de enfriamiento | Nacional | |
| Cambiador de calor | Nacional | |
| Lámpara de la alarma | Nacional | |
| Eléctrico | Nacional | |
| Manual técnico | ||
| Operación e instrucción del mantenimiento, manual eléctrico, certificado de aprobación, lista de embalaje, manual de la operación de sistema (fichero electrónico) y manual de la programación de sistemas (fichero electrónico). | ||
