Lugar de origen:
China
Certificación:
ISO CE
Número de modelo:
TK6513/TKP6513
El video
El video
El video

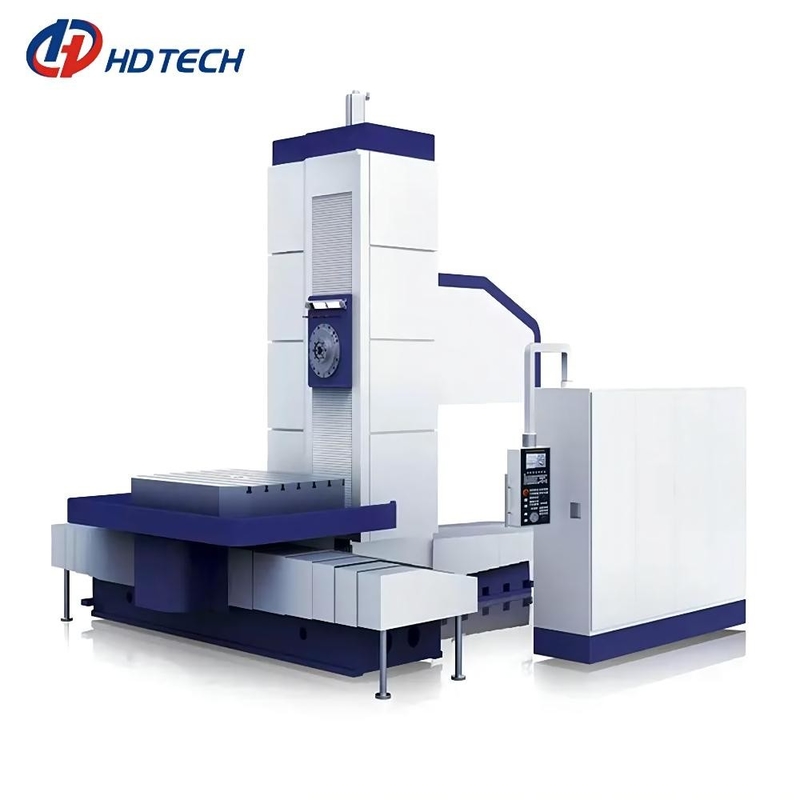

El moler horizontal del CNC TK6513/TKP6513 y taladradora para corte de metales
Uso del producto
El moler horizontal de la alisadora del CNC TK6513 y la taladradora es una de las máquinas-herramientas más versátiles. Es una de las máquinas-herramientas más extensas. Su funcionamiento de trabajo está principalmente para agujerear y moler. Puede también ser perforado, escariado y el agujerear.
El proceso de diversos procesos tales como avión es especialmente conveniente para procesar partes encajonadas con la estructura porosa y requisitos exactos de la echada.
Parámetro técnico
| Artículo | Unidad | TK6513 | TKP6513 | |
| Tamaño de la mesa de trabajo | milímetro | 1400x1600 (1600x1800) | 1400x1600 (1600x1800) | |
| Max.load en la tabla | kilogramo | 10000 | 10000 | |
| T-ranura de la mesa de trabajo | milímetro x n | 28x9 | 28x9 | |
| Diámetro del eje | milímetro | Ø130 | Ø130 | |
| Forma cónica del eje | — | ISO 7: 24 No.50 | 7:24 No.50 del ISO | |
| Velocidad del eje | r/min | 10-2000 (10-3000) | 10-2000 | |
| Max.torque del eje | Nanómetro | 2500/3000 | 2500/3000 | |
| Distancia del centro del eje para presentar la superficie | milímetro | 10-1700 | 10-1700 | |
| Distancia mínima del extremo del eje al centro de la mesa de trabajo | milímetro | 850(posición cero del eje) | 850(posición cero del eje) | |
| Viaje transversal de la mesa de trabajo X | milímetro | 2000 (3000/3500/4000) | 2000 (3000/3500/4000) | |
| Viaje vertical de la caja Y del eje | milímetro | 1600 (2000/2500/3000) | 1600 (2000/2500/3000) | |
| Movimiento longitudinal Z de la columna | milímetro | 1600(2000) | 1600(2000) | |
| Movimiento W del eje | milímetro | 800 | 800 | |
| Movimiento del Ram V | milímetro | - | - | |
| Movimiento rotatorio plano U del resbalador de la placa | milímetro | - | 200(300) | |
| Rotación B de la tabla | ° | 0.001x360 | 0.001x360 | |
| Velocidad de alimentación | X, Y, Z | mm/min | 1-6000 | 1-6000 |
| W, U | mm/min | W: 1-3000 | W: 1-3000 U: 1-3000 | |
| B | r/min | 0-1 | 0-1 | |
| Velocidad transversal rápida | X, Y, Z | m/min | 9 | 9 |
| W, U | m/min | 3 | 3 | |
| B | r/min | 1 | 1 | |
| Dispositivo cambiante de la herramienta automática | Capacidad de la revista de la herramienta/método del cambio de la herramienta | pedazo | 40 (60 opcionales)/punto fijo | 40 (60 opcionales)/punto fijo |
| Especificaciones del tenedor de herramienta | — | ISO 7: 24 JT50 (BT50/CAT50) | ISO 7: 24 JT50 (BT50/CAT50) | |
| Max.weight de la herramienta | kilogramo | 25 | 25 | |
| Longitud/diámetro de Max.tool | milímetro | 400/Ø125 | 400/Ø125 | |
| Tiempo del cambio de la herramienta | S | 15 | 15 | |
| Max.diameter de la herramienta vacía adyacente | milímetro | Ø250 | Ø250 | |
| Especificaciones del tenedor de herramienta | — | 7:24 JT50 DEL ISO | 7:24 JT50 DEL ISO | |
| Estándar del clavo del tirón | 一 | LDA-50 | LDA-50 | |
| poder del motor principal | kilovatio | 25/30 (continuous/30min) | 25/30 (continuous/30min) | |
| colocación de exactitud | X, Y, Z | milímetro | X, Y, Z: 0,02; W: 0,02 | X, Y, Z: 0,02; W: 0,02; U: 0,032 |
| B (4x90°) | “ | 10" (6") | 10" (6") | |
| Repita la colocación de exactitud | X, Y, Z | milímetro | X, Y, Z: 0,013; W: 0,018 | X, Y, Z: 0,013; W, U: 0,018 |
| B | ” | 7" | 7" | |
| Capacidad total eléctrica | KVA | 85 | 85 | |
| Dimensiones totales (L*W*H) | milímetro | 6700x7800x4400 | 6700x7800x4400 | |
Configuración del equipo de la serie del TK
Configuración estándar:
Reja del círculo del eje de B
Cada protección del carril de guía del eje
Transportador de microprocesador de cadena (espiral de TK6511B)
Dispositivo centralizado de la lubricación para la máquina-herramienta
Bandeja del agua del banco de trabajo
Pedal del pie
Frío externo
Tornillo de posicionamiento importado, eje que lleva, elemento rodante
Soplo del eje
Configuración opcional:
Protección del área del banco de trabajo (puerta deslizante/tipo enchufable)
Regla de la reja de X/Y/Z
Enfriamiento interno
Transportador de microprocesador de cadena (TK6511B únicos)
Cabeza que muele accesoria
arma de agua
FANUC 31i
escopeta de aire comprimido
Refrigerador de aceite de la estación de bomba, refrigerador de aceite del cabezal
Placa giratoria vertical
Protección de la armadura de la columna
Protección de la cerca
Uso del campo
Ampliamente utilizado en la aviación, espacio aéreo, construcción naval, transporte, ferrocarriles, industria militar, energía, energía eólica, energía, resistente atómicos, metalurgia, explotación minera, maquinaria de construcción, maquinaria petroquímica, motores de combustión interna, bombas de agua y otras industrias de transformación generales de la maquinaria. Es una caja de proceso, el equipo primero-seleccionado dominante para las partes grandes y medianas tales como viviendas y bases.
Proceso de la caja Piezas del excavador Proceso del espacio en blanco del molde
