Máquina de fresado y perforación horizontal SMTCL CNC TK6511B 5 Ejes

Nombre de la Marca: SMTCL
Número de modelo: TK6511B/TKP6511B
Lugar de origen: China
Certificación: ISO CE
Cantidad mínima de pedido: 1 sistema
Capacidad de suministro: 30 sistemas por mes
Las etiquetas

Taladradoras horizontales de la lectura de Digitaces

taladradora del piso 800r/min

Taladradoras horizontales del ISO

Detalles del producto

Nombre de Procuct: TK6511B/TKP6511B máquina de fresado y perforación horizontal CNC Tamaño de la mesa de trabajo: Se aplicará el procedimiento siguiente:
Carga máxima permitida de la mesa de trabajo: 5000 kilogramos T-slot para la mesa de trabajo: 22x7(22x9) mm x n
Diámetro del husillo: Ø110 mm Rango de velocidad del husillo: 10-2500(10-3000) /10-2000 rpm
Potencia del motor principal: 19.5/23.4 (continua/30 min) kw Dimensiones generales (L*W*H): Las dimensiones de las placas de ensamblaje son las siguientes:
Resaltar

El moler de TK6511B y taladradora

,

El moler del CNC y taladradora

,

Taladradora horizontal del CNC

Descripción del producto

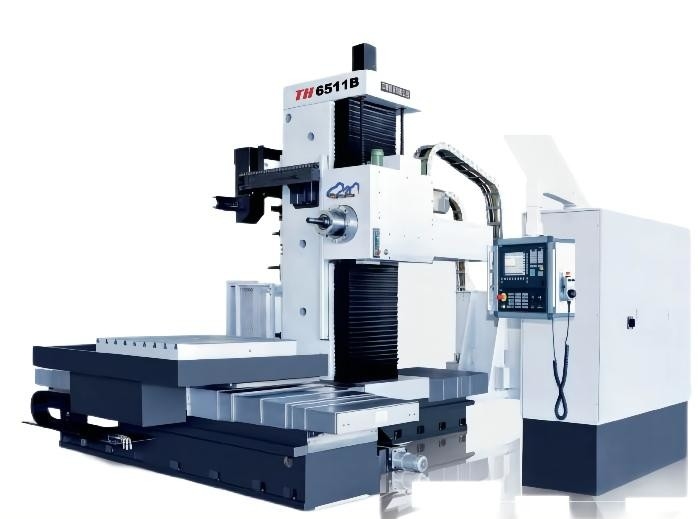

Máquina de fresado y perforación horizontal SMTCL CNC TK6511B 5 Ejes 0

Descripción del producto:

Máquina de fresado y taladro horizontal para metal TK6511B de 5 ejes
La máquina de fresado horizontal y de perforación CNC de alta rigidez puede satisfacer la demanda de corte pesado y se utiliza ampliamente en maquinaria general, maquinaria de ingeniería, minería,energía eléctrica y otras industrias.
Características estructurales:La máquina herramienta se encuentra en una estructura de diseño en forma de T y una sola columna lado cuadro colgante
Partes básicas:Fundido con material de hierro fundido de alta resistencia y proceso de arena de resina, con excelente estabilidad y resistencia a los golpes

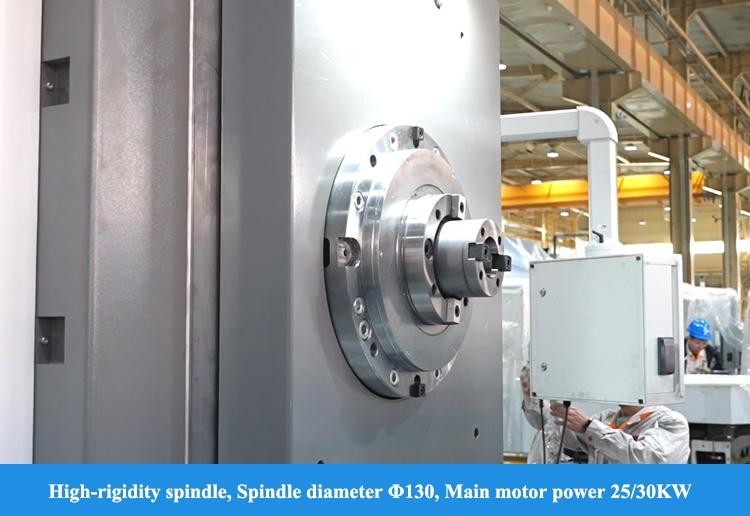

Grupo de husillo:El husillo es accionado por una malla de precisión en el grupo de engranajes, con un funcionamiento suave y una alta precisión

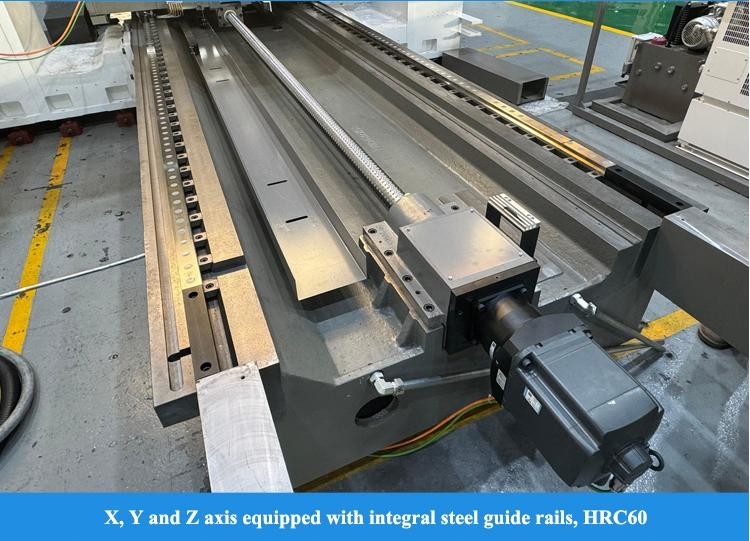

El carril de guía:El eje X, el eje Y y el eje Z están equipados con el riel de guía integrado insertado en acero para satisfacer la demanda rígida de corte pesado
El motor:El eje X y el eje Z adoptan el servomotor para conducir el tornillo de conducción de la bola a través de la caja de cambios de reducción, el eje Y adopta el servomotor para conducir directamente el tornillo de conducción de la bola,y el eje B es el clásico doble del gusano de engranaje y la estructura del gusano

Características del producto:

  1. Gran capacidad de mecanizado:La capacidad de carga de la mesa de trabajo es de hasta 30.000 kg, lo que permite el mecanizado de piezas de trabajo grandes.equipos energéticos y otras industrias- ¿ Por qué?
  1. Garantía de alta precisión:Con guías lineales de rodillos, tornillos de plomo y rodamientos de husillo importados, cada eje tiene una fuerte rigidez de transmisión, con una precisión de posicionamiento de 0,026/1000 mm,asegurando el mecanizado de piezas de precisión- ¿ Por qué?
  1. Eficiencia de corte:La potencia del huso de fresado es de hasta 49,2 kW y el par alcanza los 4000 Nm. Combinado con una alta velocidad de rotación de 1500 rpm, realiza un corte potente y eficiente y acorta el ciclo de mecanizado.- ¿ Qué?

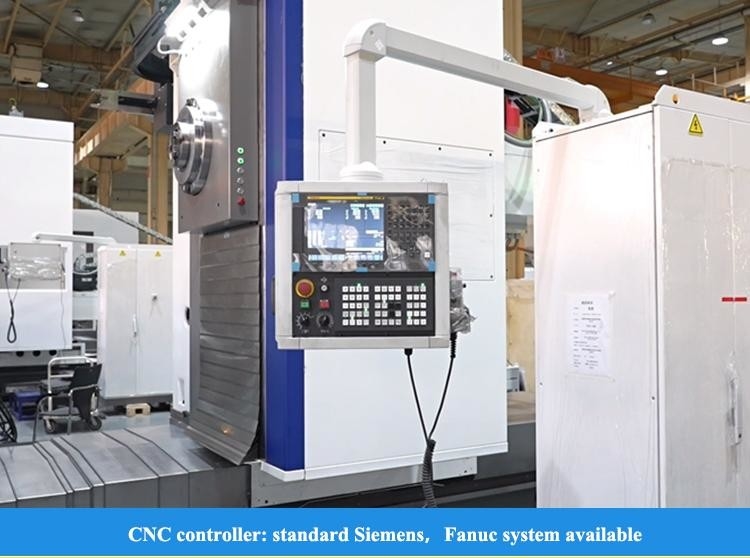

  1. Tecnología avanzada de automatización:Equipado con sistemas CNC avanzados como el Siemens 828D, cuenta con tecnología de cambio de cabeza totalmente automática, con un alto nivel de automatización,reducción de la intervención manual y mejora de la eficiencia del mecanizado- ¿ Por qué?
  1. Estructura estable y fiable:La columna y la viga superior forman un marco de pórtico. La estructura del marco simétrico, combinada con piezas básicas de hierro fundido de alta calidad con una disposición de costillas razonable, tiene una fuerte rigidez y buena estabilidad,garantizar el funcionamiento estable a largo plazo del equipo.

Detalles del producto:

Máquina de fresado y perforación horizontal SMTCL CNC TK6511B 5 Ejes 1

Aplicación en la industria:

Máquina de fresado y perforación horizontal SMTCL CNC TK6511B 5 Ejes 2


Parámetros del producto:
Es una cosa
Unidad
TK ((H) 6511B
TK ((H) P 6511B
Dimensión del banco de trabajo
En el caso de los
1000 × 1250 / 1250 × 1400
Carga máxima del banco de trabajo
T.
5
Diámetro del husillo
En el caso de los
φ110
Diámetro de la cabeza orientada
En el caso de los
-
φ630
Especificación del bastón de la herramienta

Se aplicará el método de evaluación de la calidad.
Velocidad del husillo
r/min
10 a 2500
Potencia del motor principal
En kW
19.5/23. ¿Qué quieres decir?4
Torque máximo del husillo
Nm
Las demás:
Viaje transversal X del banco de trabajo
En el caso de los
Se aplicará el procedimiento siguiente:
Recorrido vertical Y de la cabecera
En el caso de los
1500/2000
Recorrido longitudinalZ de la columna
En el caso de los
1200/2000
Caminos W del husillo
En el caso de los
550
Viaje U del bloque de deslizamiento de la cabeza orientado
En el caso de los
-
140
Velocidad de alimentación
X, Y, Z
Se aplican las siguientes medidas:
1-6000
No
Se aplican las siguientes medidas:
1 a 2 mil
- ¿ Qué?
Se aplican las siguientes medidas:
-
1 a 1000
B. El trabajo
r/min
Es un 0-1.5
Velocidad rápida
X, Y, Z
el número de unidades
10
No
el número de unidades
2.4
- ¿ Qué?
el número de unidades
-
2.4
B. El trabajo
r/min
2.5
Precisión de posicionamiento
X, Y, Z
En el caso de los
Se trata de:0.018/0.015 (escala de la rejilla)
¿ Qué pasa?0.016/0.013 (escala de la rejilla)
No
En el caso de los
0.016
- ¿ Qué?
En el caso de los
-
0.032
B. El trabajo
"" se sustituye por el siguiente:
8, 4×90°;6
Precisión de reposicionamiento
X, Y, Z
En el caso de los
0.01
No
En el caso de los
0.014
- ¿ Qué?
En el caso de los
-
0.018
B. El trabajo
"" se sustituye por el siguiente:
6
Sistema CNC


Se trata de un producto de fabricación en el que se utiliza un material de fabricación en el que se utiliza un material de fabricación.
Configuración estándar:
Se trata de un producto de fabricación en el que se utiliza un material de fabricación en el que se utiliza un material de fabricación.
Función de soplado por husillo
Protección del carril de guía
Aire acondicionado de gabinete
Refrigeración y eliminación de astillas
Parafusos de plomo de bolas importados
Protección del operador
Lubricación centralizada
Rejilla óptica circular del eje B
Pistola de agua/pistola de aire Headstock refrigerador de aceite
Envases de agua para bancos de trabajo
Acero para cojines de anclaje
Rodamientos de husillo importados
Protección de blindaje en dirección Y
Proyector
Configuración opcional:

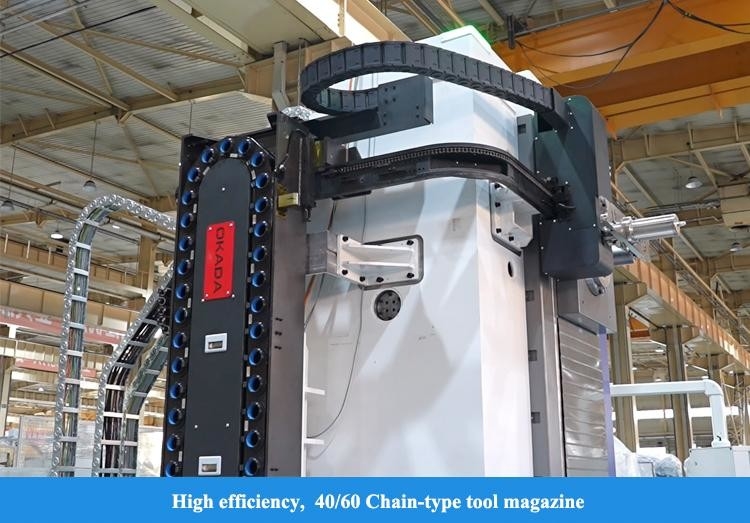

Cargador de herramientas 40/60
Refrigerador de aceite de estación de bombeo
Sistema FANUC0I/31I
Cabeza de fresado de accesorios
Control adaptativo
Protección del área de trabajo
Detección de anormalidades de la carga de la herramienta
Regla de rejilla del eje X/Y/Z
Paquete de ahorro de energía
Refrigeración interna del husillo
Siemens uno

Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.

2Más de 100 controles de procesos de producción
3Más de 200 puntos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto
Por qué elegirnos:
◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Sobre nosotros:
Máquina de fresado y perforación horizontal SMTCL CNC TK6511B 5 Ejes 3
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramientas.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Nuestra fábrica:

Máquina de fresado y perforación horizontal SMTCL CNC TK6511B 5 Ejes 4

Preguntas frecuentes:

¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.
