Lugar de origen:
China
Certificación:
ISO certification
Número de modelo:
VMC1000Q
El video
El video
El video
El video

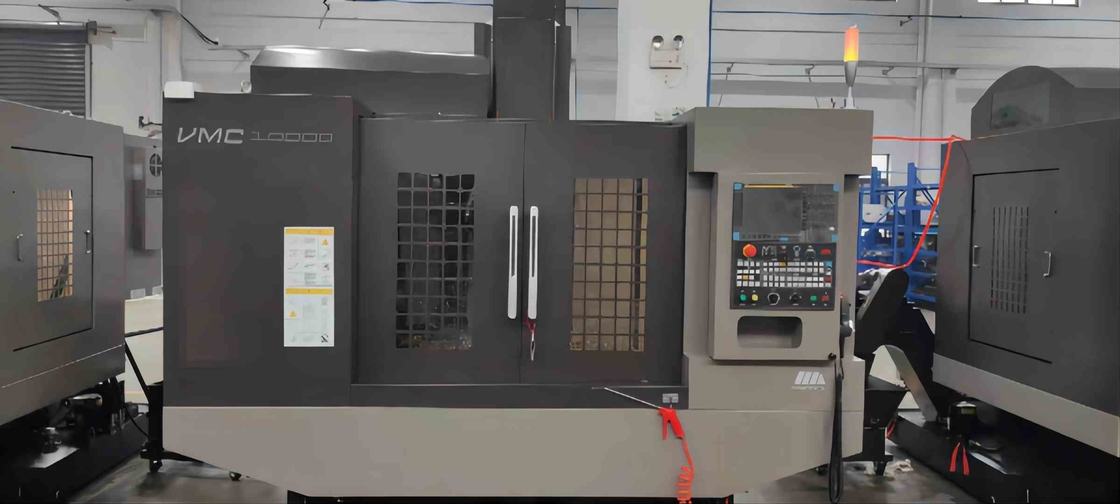

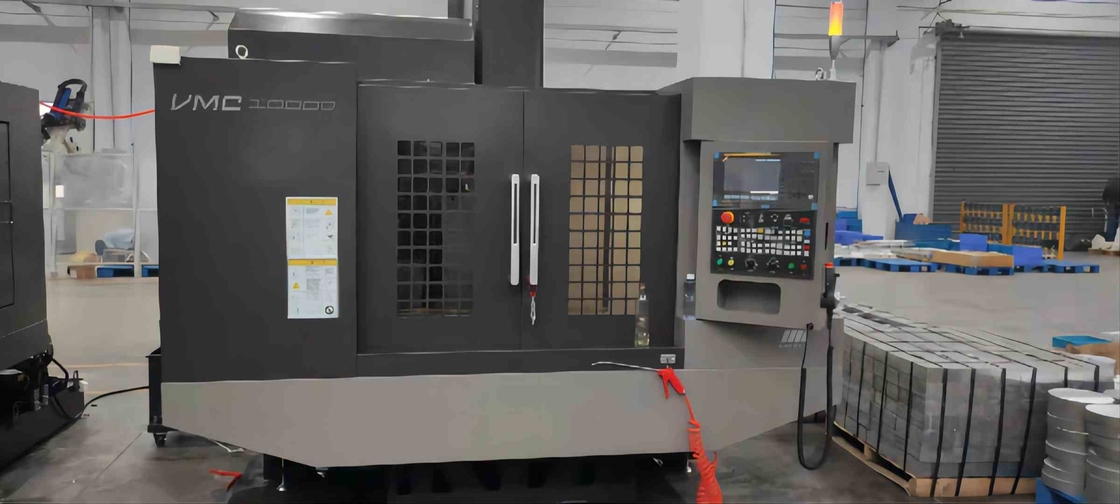

El centro de mecanización vertical de VMC1000Q adopta una disposición vertical del marco y adopta una columna de la raspa de arenque que se fijará en la cama. El cabezal se mueve hacia arriba y hacia abajo a lo largo de la columna (dirección de Z), el asiento de desplazamiento se mueve longitudinalmente a lo largo de la cama (dirección de Y), y la tabla se mueve a lo largo del asiento de desplazamiento. Estructura lateral del movimiento (X-dirección).
La cama, la mesa de trabajo, el asiento de desplazamiento, la columna, el cabezal y otras piezas grandes se hacen todo de los materiales de alta resistencia del arrabio, y la forma es tecnología de la arena de la resina, y la tensión es aliviada por el tratamiento de envejecimiento y tratamiento del temple. Estas piezas grandes son optimizadas y diseñadas por el software profesional para mejorar la rigidez y la estabilidad de las piezas grandes y de la máquina entera, y para suprimir con eficacia la deformación y la vibración de la máquina-herramienta causada por la fuerza que corta.
Parámetros técnicos principales:
| Nombre | Especificación | Unidad | |||||
| Mesa de trabajo | Dimensiones de la mesa de trabajo | 1150×500 | milímetro | ||||
| Carga de Max.allowable | 600 | kilogramo | |||||
| tamaño de la T-ranura | 18×5 | milímetro | |||||
| Proceso gama |
Max.travel del eje de la mesa de trabajo-x | 1000 | milímetro | ||||
| Max.travel del eje del carro-y | 500 | milímetro | |||||
| Max.travel del eje del eje-z | 540 | milímetro | |||||
| Distancia del extremo del eje a la mesa de trabajo | Máximo. | 660 | milímetro | ||||
| Mínimo. | 120 | milímetro | |||||
| Distancia del centro del eje a la superficie de la guía de Z-AXIS | 640 | milímetro | |||||
| Eje | Caña de la forma cónica del eje (7:24) | BT40 | |||||
| Max.speed | 10000 | r/min | |||||
| Max.torque del motor del eje | 35,8 | N.m | |||||
| Poder del motor del eje | 7.5/11 | kilovatio | |||||
| Modo de transmisión | Correa dentada síncrona | ||||||
| Modelo del tenedor de herramienta | MAS 403 BT40 | ||||||
| Modelo del perno prisionero del tirón | MAS 403 40BT-Ⅰ | ||||||
| Mecanismo de la brocha | garra del tirón del cuatro-pétalo de 45 grados | ||||||
| Alimentación | travesía rápida | Eje de X | 48 | m/min | |||
| Eje de Y | 48 | ||||||
| Eje de Z | 48 | ||||||
| Poder de tres ejes del motor impulsor (X/Y/Z) | 1.8/1.8/3 | kilovatio | |||||
| Esfuerzo de torsión de tres ejes del motor impulsor (X/Y/Z) | 2011-11-20 | Nanómetro | |||||
| Velocidad de alimentación | 1-20000 | mm/min | |||||
| Revista de la herramienta | Forma de la revista de la herramienta | Brazo mecánico | |||||
| Cantidad de la herramienta | 24 | PC | |||||
| Tiempo del cambio de la herramienta | 2,5 | s | |||||
| Diámetro máximo de la herramienta | Lleno | φ80 | milímetro | ||||
| Adyacente | φ125 | milímetro | |||||
| Tipo del cambio de la herramienta | Elija con la manera más corta de bidireccional | ||||||
| Longitud máxima de la herramienta | 300 | milímetro | |||||
| Peso máximo de la herramienta | 7 | kilogramo | |||||
| Colocación de exactitud | JISB6336-4: 2000 | GB/T18400.4-2010 | |||||
| Eje de X | 0,008 | 0,008 | milímetro | ||||
| Eje de Y | 0,006 | 0,006 | milímetro | ||||
| Eje de Z | 0,006 | 0,006 | milímetro | ||||
| Exactitud de la repetibilidad | Eje de X | 0,005 | 0,005 | milímetro | |||
| Eje de Y | 0,004 | 0,004 | milímetro | ||||
| Eje de Z | 0,004 | 0,004 | milímetro | ||||
| Dimensiones totales (LxWxH) | 2700×2560×2700 | milímetro | |||||
| Peso de la máquina | 4800 | kilogramo | |||||
| Capacidad de poder general | 18 | KVA | |||||
Configuración estándar:
TIPO sistema de FANUC OI-MF de (5)
Velocidad 10000rpm del eje
Sistema lubricante de auto-alimentación de la centralización
Forma cónica del eje: 7/24 BT40
Disco-tipo ATC 24 de la revista de la herramienta
Vía guía linear en vía guía de tres ejes, de THK /HIWIN y el tornillo de posicionamiento
Saltar el sistema flúido
cambiador del Fresco-calor
Lámpara de trabajo
Sistema líquido del líquido refrigerador
10,4” pantallas
Escopeta de aire comprimido
Lámpara tricolor de la alarma
Rueda de mano
Carretilla del microprocesador
Cubierta completa de la protección (sin lado superior)
Cojines de la fundación y pernos ajustables
Nota importante:
1. Confirme por favor su voltaje local con nuestro personal de ventas antes de ordenar.
2. Por favor díganos que su requisito de la máquina, o de usted puede también enviarnos los productos que dibujan, nuestro ingeniero puede ayudar a elegir el mejor modelo para usted.
Ventajas de la estructura:
Estructura simple y excelente rendimiento
Un tornillo de posicionamiento: pre-dibujado
El tornillo de posicionamiento de tres ejes adopta el método de la instalación de dos extremos fijos, y con el tornillo de la bola de la alta precisión del diámetro grande 40, la mejor respuesta de la velocidad y la exactitud de la colocación se pueden obtener por el tratamiento pre-que estira.
Carril de guía de B: rodillo
El carril de guía linear del rodillo se selecciona para que tres hachas aumenten fuerza de sustentación y aumenten la rigidez y la confiabilidad totales de la máquina-herramienta. La guía linear tiene la pequeña vibración en la velocidad y no arrastre en de poca velocidad de asegurar exactitud que trabaja a máquina.
Eje de C: 10000 RPM
Eje de alta velocidad de 10000 RPM, llevando los transportes especiales importados P4, con la alta precisión, alta rigidez; El eje principal ha pasado la prueba de la corrección del equilibrio dinámico antes de salir de la fábrica.
Cabezal de D: alta rigidez
El alto diseño de la caja del eje de la estructura de la rigidez, mejora la resistencia que corta de la máquina-herramienta y reducir con eficacia la vibración del eje, para asegurar la exactitud que trabaja a máquina y el final superficial de las piezas.

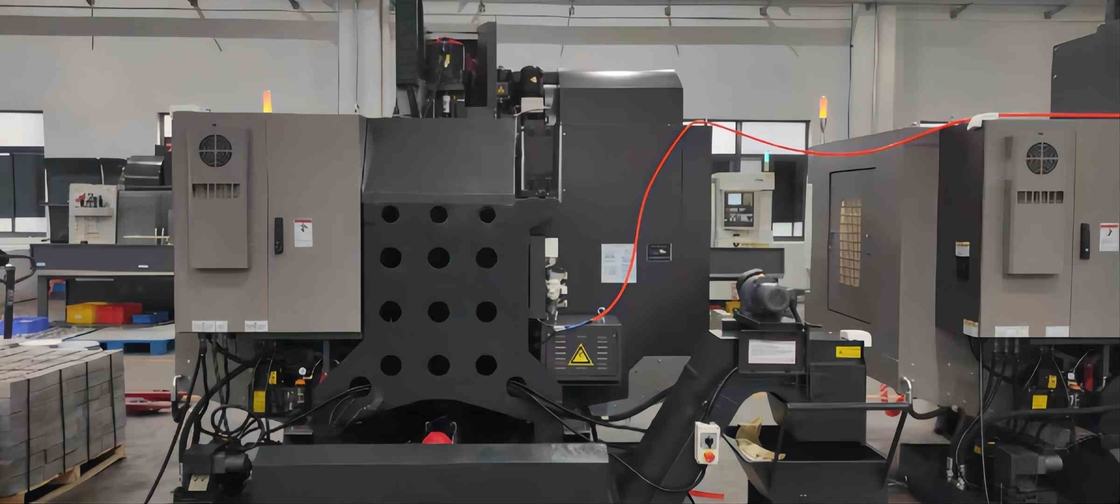

Pilar de E: tipo de la raspa de arenque
El tipo “humano” clásico estructura, sólido y estable, mantiene con eficacia la estabilidad de proceso y la capacidad portadora en la dislocación de alta velocidad.
Cama de F: pendiente grande
Cama grande del ángulo de inclinación, promover eficazmente el retiro de la ruina. El interior de la cama adopta el diseño encajonado de la estructura, que es fuerte y confiable, con eficacia mejorando la rigidez y la estabilidad del producto.
FAQ
¿Q1.How para enviar mi investigación?
Usted puede entrarnos en contacto con por el correo electrónico, llamada de teléfono, el mensaje (cuál es APP, charlamos, Skype).
¿Q2. cuánto tiempo puedo conseguir la reacción después de la investigación?
Le contestaremos en el plazo de 3 horas en día laborable.
Tiempo de Q3.Delivery
La orden de las máquinas toma 30-45 días después de que el pago del depósito recibió. Por favor ventas de la investigación.
¿Q4.What es el paquete? ¿Es conveniente para el envío?
La máquina será embalada por la caja de madera exportada estándar. Es mucho fuerte para el transporte de ultramar.
Término de Q5.Payment
El 30% T/T como señal, balanza el 70% por T/T antes de la entrega. Si otros las condiciones de pago, nosotros pueden discutir los detalles. Recepción a las ventas de la investigación.
¿Q6. cuánto tiempo está la garantía para las máquinas?
La garantía de las máquinas es 12 meses después de que reciben mercancías. en tiempo de la garantía, podemos proporcionar las nuevas piezas libres para cambiar.
