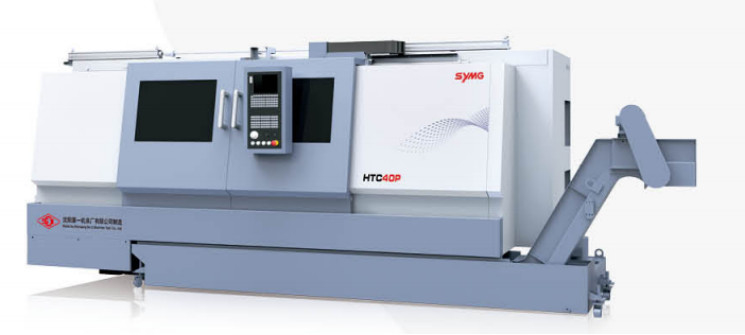

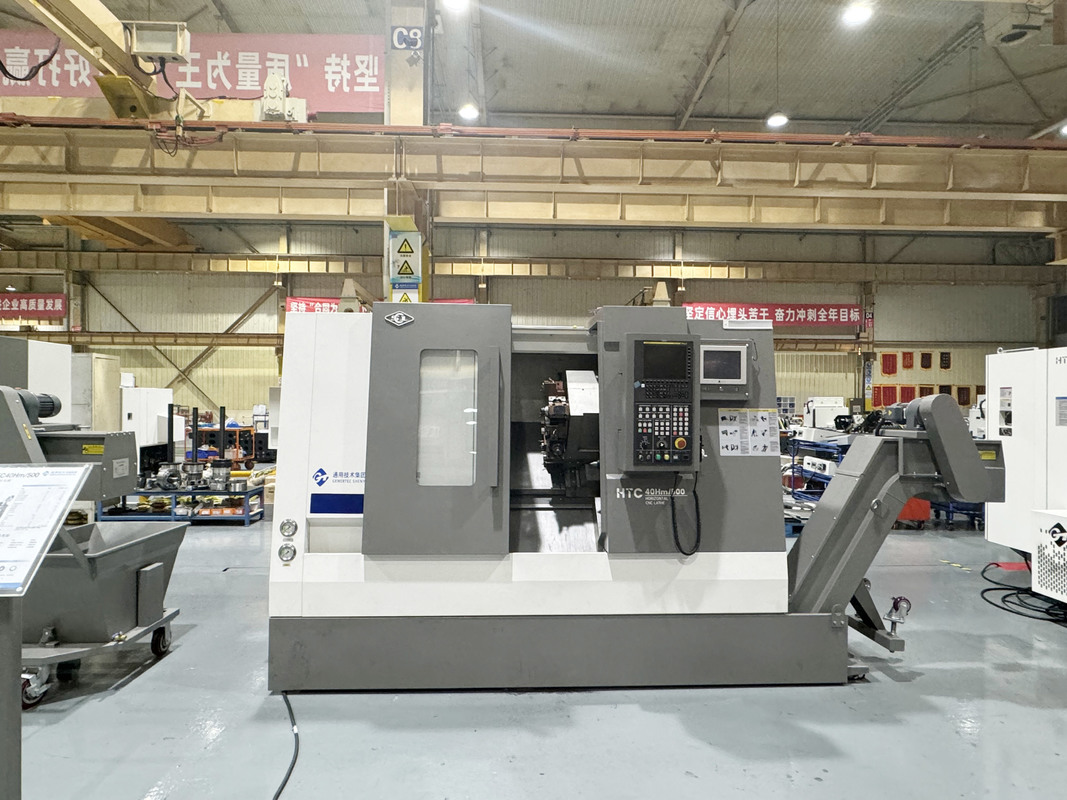

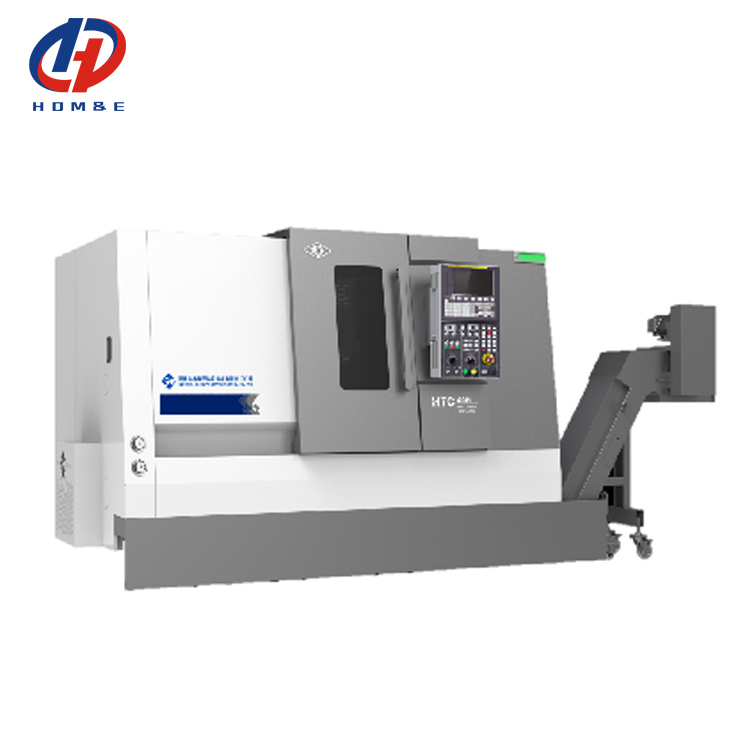

Centro de torneado horizontal 3500rpm del CNC de HTC40PM con la torrecilla de la vida de C AXIS
I.Machine ofrece

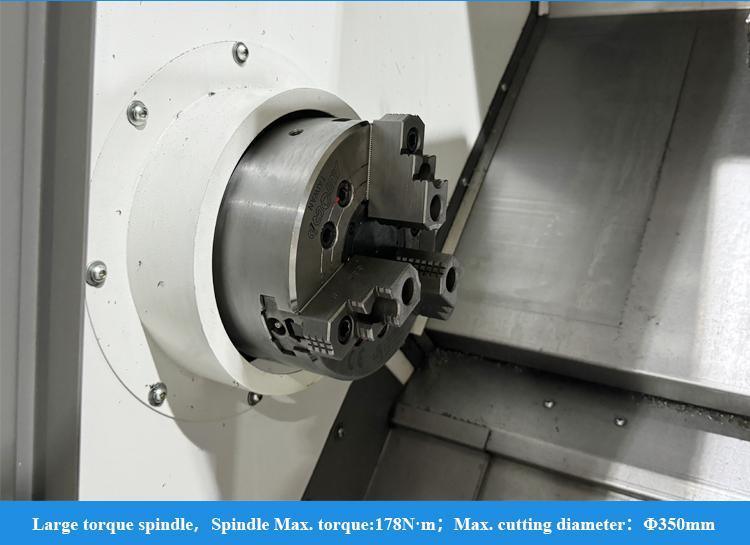

alto eje de la rigidez 1.Overall
Aumente el esfuerzo de torsión y el proceso del eje que llevan especificaciones para proporcionar más poder y rigidez.
A2-8 eje estándar, eje opcional A2-11.
cama de la inclinación 2.Overall
HTC40P adopta un diseño optimizado cama de la costilla 45°overall, que hace la fuerza más estable durante el corte. El material de la cama se hace del arrabio de alta densidad, con la amortiguación de choque de alta resistencia y buena.
carriles de la diapositiva 3.Hardened
Se adopta el carril de guía endurecido de desplazamiento, la anchura del carril de guía alcanza 110m m, el palmo del carril de guía alcanza 380m m, trayendo una exactitud que trabaja a máquina más alta y una rigidez más alta.
residuos de mezcla 4.Rail

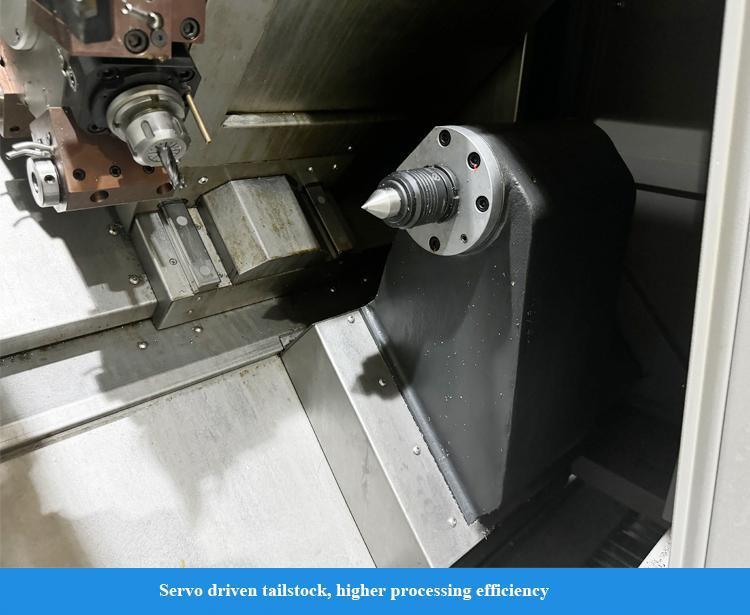

El residuos de mezcla de HTC40P se equipa del carril de guía integrado de desplazamiento, manga telescópica, fijación manual, buena rigidez.
II. especificaciones técnicas principales
| Artículo | Unidad | HTC40PM/1000 | |
| Diámetro máximo del oscilación sobre cama | milímetro | 600 | |
| Longitud que corta máxima | milímetro | 990 | |
| Diámetro de torneado máximo | milímetro | 400 | |
| Diámetro de torneado estándar | milímetro | 300 | |
| Diámetro de torneado máximo en la diapositiva | milímetro | 400 | |
| Tipo de la vía guía | Carriles endurecidos de la diapositiva | ||
| Nariz del eje | A2-8 | ||
| Diámetro de agujero del eje | milímetro | 80 | |
| Caja del eje | Gama de velocidad del eje | r/min | 50~3500 |
| Esfuerzo de torsión de Max. Output | N.M | 302 | |
| Serie de la velocidad del eje | infinitamente variable | ||
| Motor principal 30 minutos/clasificados | kilovatio | 18.5/15 | |
| Tirada | Chuck Diameter | milímetro | 10" tirada manual |
| Velocidad de viaje del eje de X | m/min | 15 | |
| Velocidad de viaje del eje de Z | m/min | 15 | |
| Viaje del eje de X | milímetro | 200 | |
| Viaje del eje de Z | milímetro | 1000 | |
| Movimiento total del residuos de mezcla | milímetro | 800m m | |
| Srtoke de la manga del residuos de mezcla | milímetro | 100 | |
| Forma cónica del eje del residuos de mezcla | Morse | 4# | |

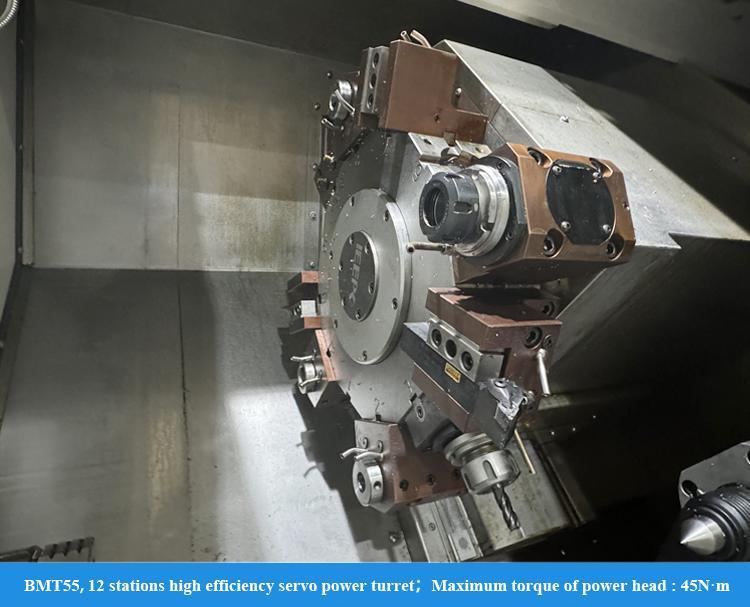

| Torrecilla | 12 torrecilla conducida de la herramienta de la herramienta estaciones | ||
| Tamaño de la herramienta | Caña externa del mango de maniobra | milímetro | 25×25 |
| Caña de la barrena | milímetro | Ф40/Ф32/Ф25/Ф20 | |
| Carga máxima | Objeto del disco | kilogramo | 200 (tirada incluyendo y otras piezas) |
| Objeto del eje | kilogramo | 500 (tirada incluyendo y otras piezas) | |

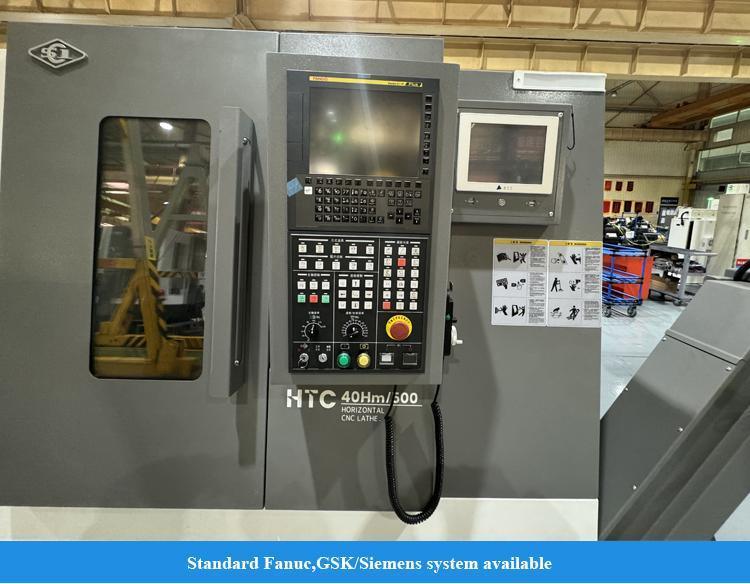

| Sistema de control | Más de Fanuc oi-TF | ||
| Motor principal del eje | SP de Fanuc βiIP30/6000 | ||
| Peso de la máquina | kilogramo | 5500 | |
| Tamaño total de la máquina | milímetro | 4100×2050×1960 | |
Exactitud de III.Main
La exactitud de la máquina ejecuta el GB/T16462-2007 “estándar de prueba de la exactitud horizontal del torno del CNC”.
| Artículo | El estándar nacional | HTC40PM/1000 | |
| La exactitud que trabaja a máquina | IT6 | IT6 | |
| Redondez del objeto que trabaja a máquina | 0.003m m | 0.0025mm/Ф75 | |
| Consistencia del diámetro del objeto que trabaja a máquina | 0.016m m/300m m | 0.010mm/150m m | |
| Llanura del objeto trabajado a máquina | 0.025mm/Ф300m m | 0.010mm/Ф200m m | |
| Aspereza superficial del objeto trabajado a máquina | Ra1.6μm | Ra1.25μm | |
| Exactitud de la posición | Eje de X | 0.016m m | 0.010m m |
| Eje de Z | 0.025m m | 0.015m m | |
| Eje de C | 40" | ||
| Repetibilidad que coloca exactitud | Eje de X | 0.007m m | 0.005m m |
| Eje de Z | 0.01m m | 0.007m m | |
| Eje de C | 25" | ||
